前言

前面两篇文章介绍了如何通过c#二次开发AutoCAD。既然已经学会了如何通过程序创建一个二维模型，那么今天就来研究一下如何通过程序创建一个三维模型，即如何通过.net API开发Solidworks。当然，这两个软件的二次开发不是三天两头能研究明白的，主打一个大胆尝试，不求甚解…

---

一、开发工具

我使用的是 Visual Studio 2022 + Solidworks 2022 + .NET Framework 4.7.2。版本不是重点，可根据自己实际来选择。

---

二、项目创建

（一）新建窗体应用

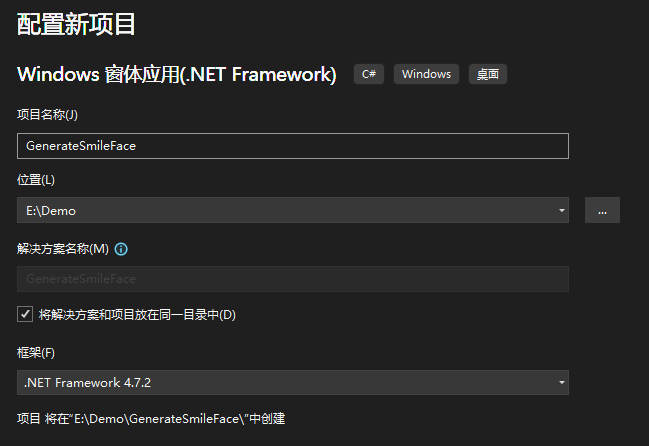

1. 打开Visual Studio，新建一个Windows 窗体应用（.Net Framework）

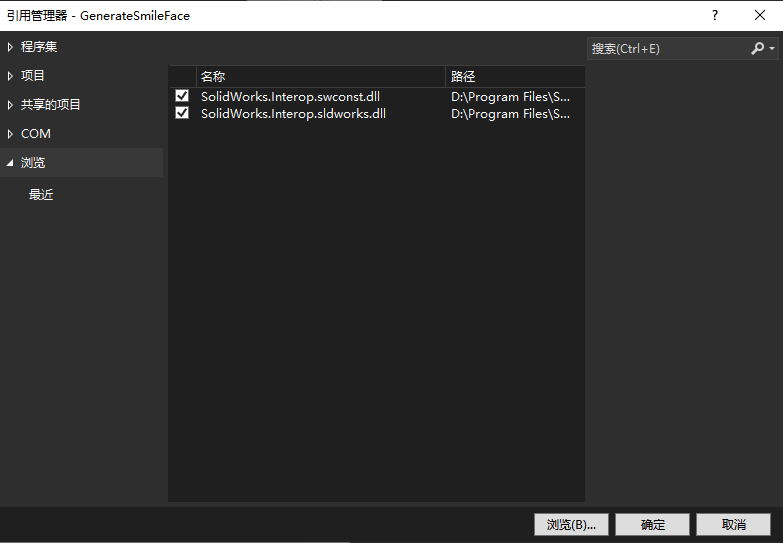

2. 选择创建的项目然后右键→添加→引用→浏览，在弹出的窗口中找到Solidworks安装目录下的"…SOLIDWORKS\api\redist"文件夹，添加SolidWorks.Interop.sldworks和SolidWorks.Interop.swconst这两个类库文件。然后点击确定。


（二）窗体布局

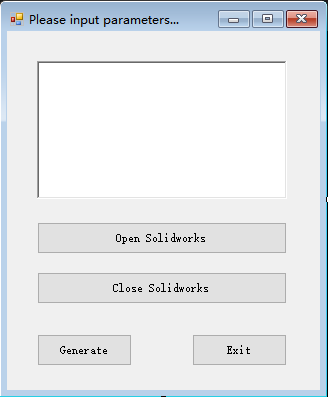

在空白窗体中依此拖入1个RichTextBox和4个Button，其布局和控件名称如下图所示。

（三）新建工具类

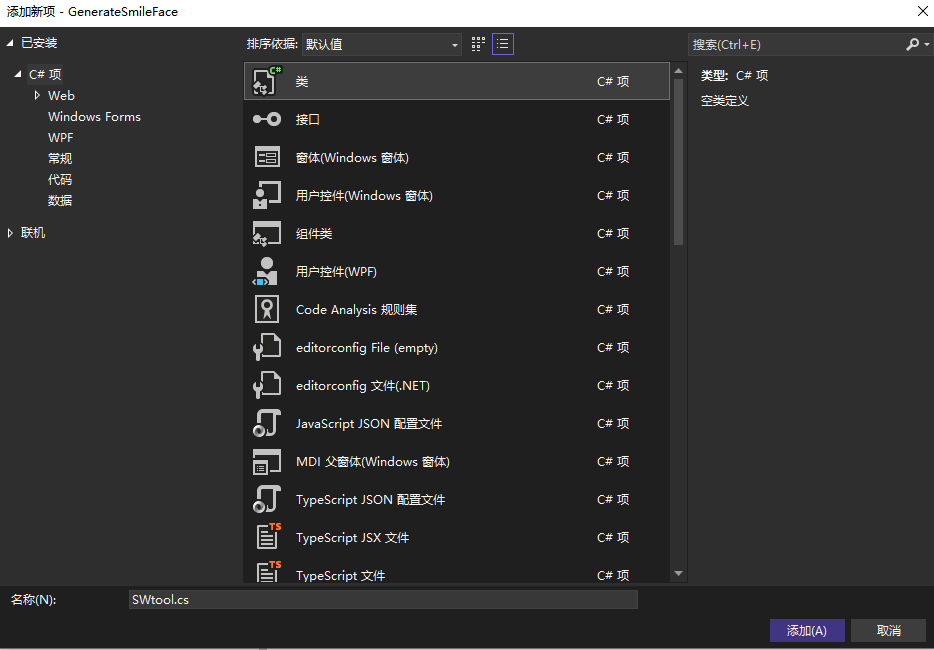

这里添加一个工具类，目的是封装一些通用的方法，同时让主程序看上去更加简洁。 选择创建的项目然后右键→添加→类，在弹出的窗口中选择“类”，其名称改为“SWtool.cs”，然后点击添加。

---

三、代码编写

（一）添加引用

在SWtool.cs中添加引用SolidWorks.Interop.sldworks和SolidWorks.Interop.swconst，申明1个全局变量（swApp）为后面开发做准备。

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Runtime.InteropServices;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using System.Diagnostics;
using SolidWorks.Interop.sldworks;
using SolidWorks.Interop.swconst;

namespace GenerateSmileFace
{

    internal class SWtool
    {

        private SldWorks swApp;
    }
}

（二）添加事件

回到窗体设计界面，依次双击4个Button按钮，为其添加事件。同时，在“Form1.cs”中申明1个全局变量（swApp），并创建1个SWtool 对象。代码如下：

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using SolidWorks.Interop.sldworks;

namespace GenerateSmileFace
{

    public partial class Form1 : Form
    {

        private SldWorks swApp; //申明swApp全局变量
        SWtool st = new SWtool(); //创建SWtool对象

        public Form1()
        {

            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {


        }

        private void button2_Click(object sender, EventArgs e)
        {


        }

        private void button3_Click(object sender, EventArgs e)
        {


        }

        private void button4_Click(object sender, EventArgs e)
        {

            Application.Exit();//关闭程序
        }
    }
}

（三）功能模块开发

1. 在button1_Click事件中添加如下代码：

 private void button1_Click(object sender, EventArgs e)
{

    if (st.isSWopen())
    {

        richTextBox1.AppendText(st.CurrentTime() + "：SolidWorks已经处于打开状态！\n");
