上一章给大家介绍了SYN6288语音识别模块的使用方法，它的作用是播报声音信息，所以这章教大家使用LD3320语音识别模块，让毕设能够“听懂”我们在说什么。

下图是我经常使用的一款LD3320语音识别模块，这个模块与STM32之间是通过SPI总线来进行通讯的（不懂SPI的同学，可以在B站搜索“野火STM32”去补补课），本公众号的只是教会大家使用模块，所以关于SPI我就不细说了。建议感兴趣的同学，可以说服舍友集资买一块研究一下，模块淘宝链接已放在文章底部的资料链接里。

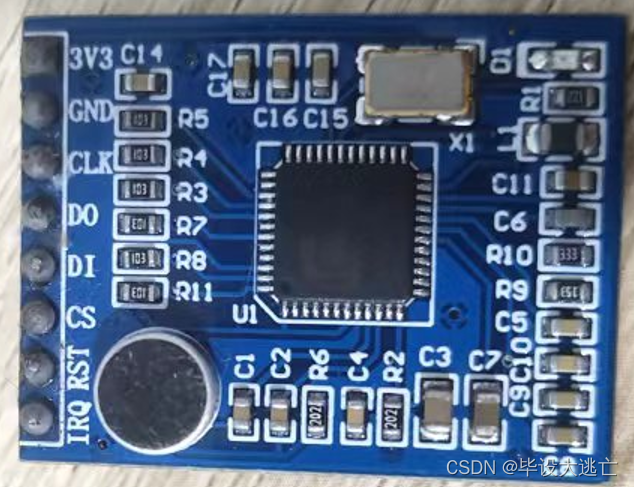

如图，LD3320语音识别模块总共有8个引脚，分别是3.3V、GND、负责协调通讯的CLK时钟引脚、数据输出的DO引脚、数据输入的DI引脚、片选CS、RST和IRQ。大家按照资料链接里的接线图，用杜邦线将这些引脚与STM32一一连接起来即可。

接下来讲解STM32F103C8T6与LD3320语音识别模块的通讯的代码。

delay_init( ) 初始化延时函数，执行这条语句后，延时效果才会准确。

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2)设置中断优先级分组。

LD3320_GPIO_Init( ) 初始化与LD3320模块相连接的GPIO口；

LD3320_EXTIX_Init( ) 初始化PB8引脚外部中断；执行完这行代码后，LD3320接收到音频信号时，就会通过PB8通知STM32。

LD3320_Reset( ) 复位LD3320模块。第12行代码到第16行代码都不需要改动。

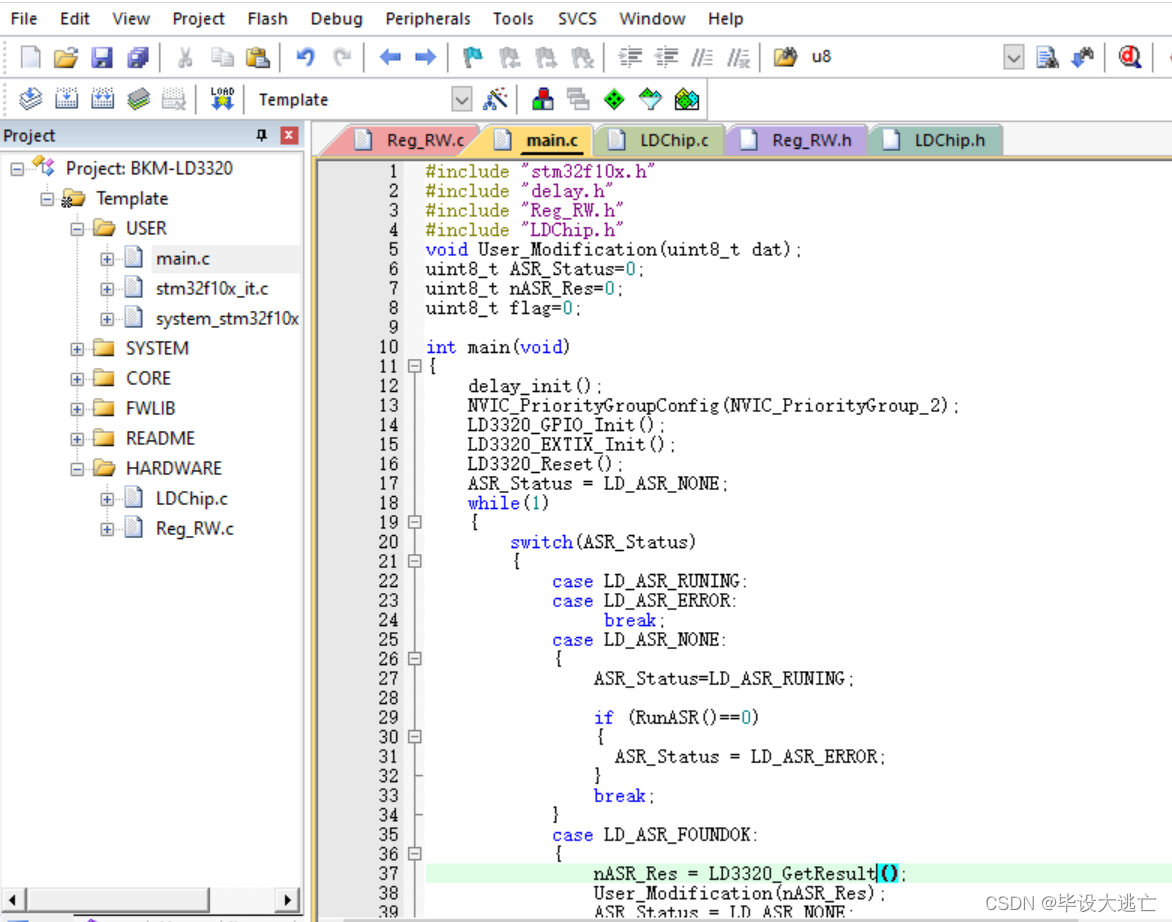

ASR_Status变量是当前语音识别的状态，当识别状态处于LD_ASR_FOUNDOK时（第35行），说明识别结束，运行第37行的LD3320_GetResult( )函数，获取识别结果赋值给变量nASR_Res，第38行的User_Modification( )函数拿着这个识别结果去执行相应的自定义操作。

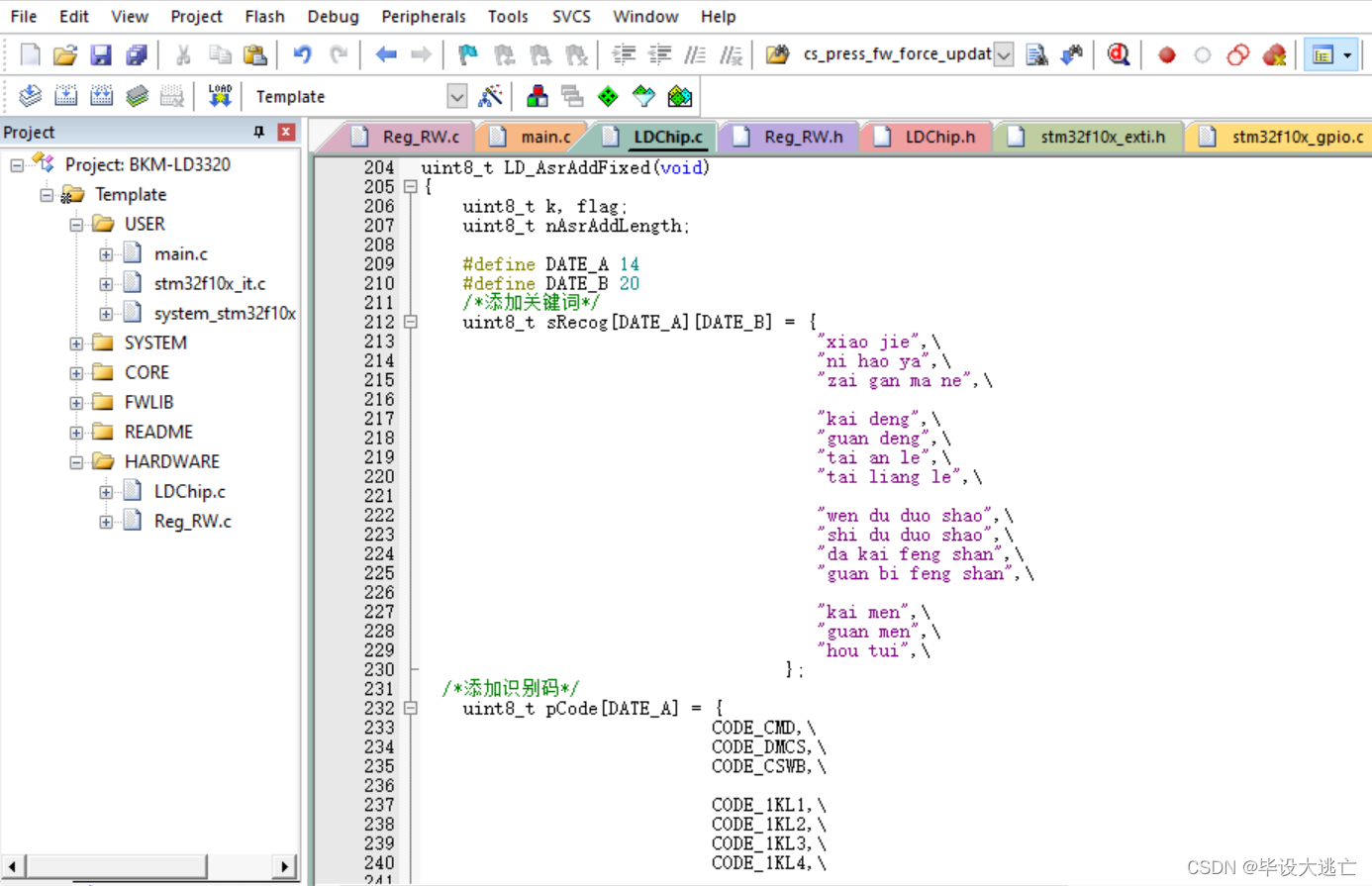

这里说一下，LD3320只能识别我们设定好的关键词语句，每个关键词语句对应一个识别码（也就是上方红色字体的识别结果），当语音识别模块识别到某个关键词语句时，其对应的识别码将存入内部寄存器中，供第37行的LD3320_GetResult( )获取。关键词语句是我们在代码中用中文拼音的方式去设置的，那我们在哪里设置这些关键语句和关键语句对应的识别码呢？下图所示，在LDChip.c的第204行的LD_AsrAddFixed( )函数内，二维数组sRecog存放识别关键词语句拼音，DATE_A设置关键词语句拼音的条数为14条，从“xiao jie”到“hou tui”总共14条。DATE_B 设置每条关键词语句拼音最大长度(包括空格)为20，（例："xiao jie"长度为8）。pCode存放的则是每条关键词语句的识别码，"xiao jie"对应识别码是CODE_CMD，"ni hao ya"对应识别码是CODE_DMCS，"zai gan ma ne"对应识别码是CODE_CSWB，"kai deng"对应识别码是CODE_1KL1,以此类推，往下一一对应。

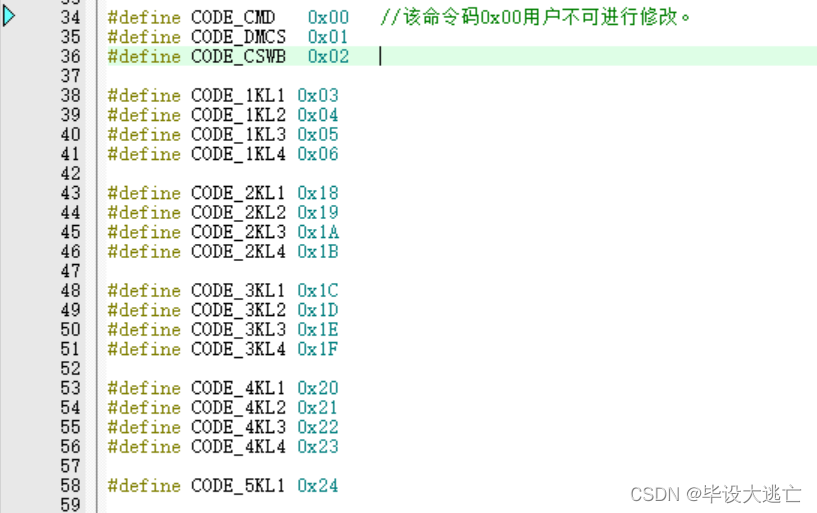

而识别码其实是一个个十六进制数，如下图所示。

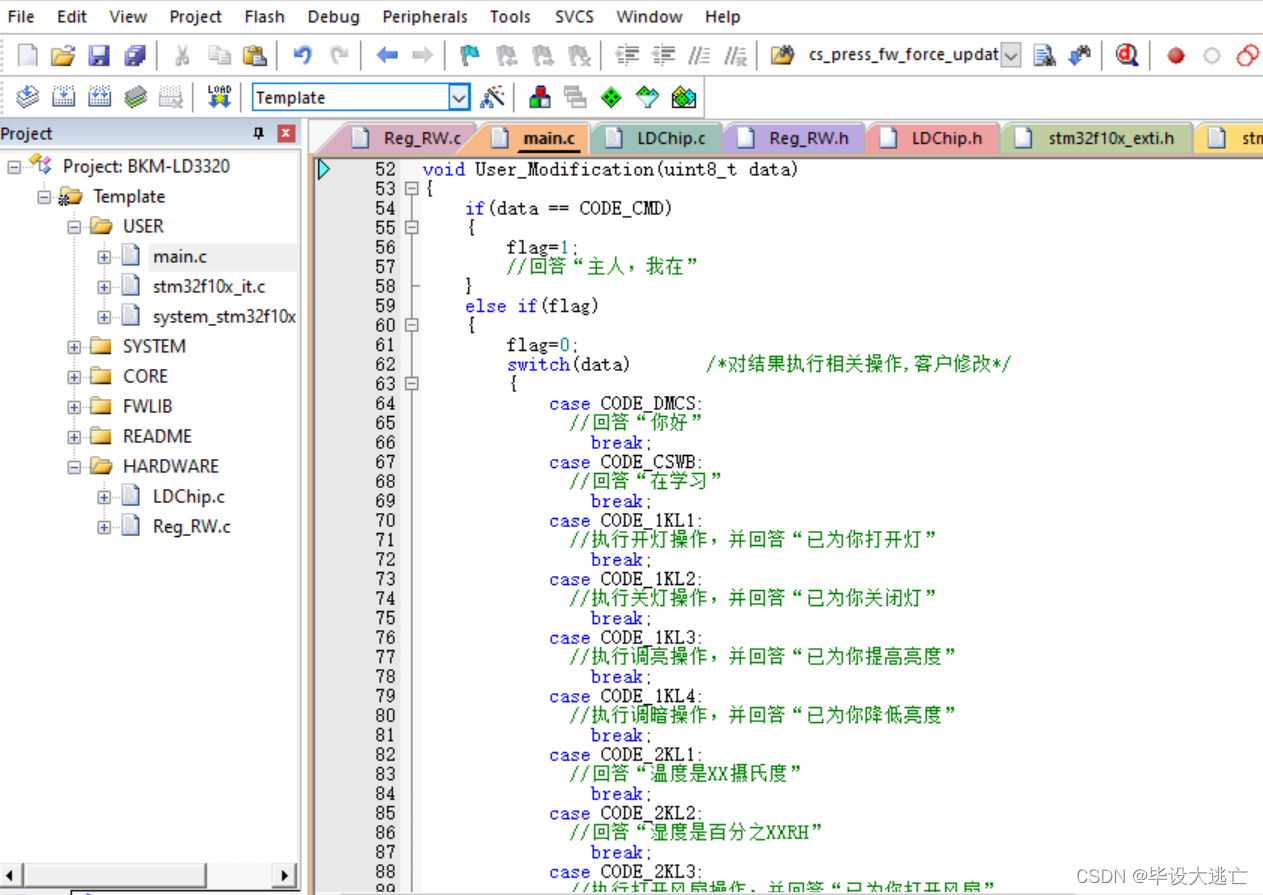

所以我们拿到代码后，只要在上图的sRecog数组里增加自己想要识别的关键词语句的中文拼音A，然后在pCode数组里增加一个识别码B，再给识别码B宏定义一个与其他识别码不同的十六进制数C就可以了(DATE_A和DATE_B也要做相应调整)，做完这些操作，将代码编译烧录到STM32中，LD3320就能识别增加的关键词语句并将对应的识别码存放在寄存器中，供上面提到的main.c函数中的LD3320_GetResult( )获取。至此，语音识别功能已完成，剩下的就是在main.c函数中的User_Modification( )里执行识别码相应的自定义操作，如下图所示。
