有向图的邻接矩阵和邻接表画法

已于 2023-07-28 08:49:26 修改
阅读量7.7w 收藏 430
点赞数 103
分类专栏： 笔记 c 图 文章标签： 数据结构
于 2021-03-27 10:30:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_44667165/article/details/111841832
版权

本例子展示有向图画邻接表和邻接矩阵，反过来也是如此
大三时自学了了数据结构中的图，发现图中有邻接矩阵和邻接表，作为笔记记录下来

如下图所示，给了一个有向图，求邻接矩阵
在这里插入图片描述
怎么做呢？
第一步：和无向图类似，都是先找到你图的所有顶点，
画出方形框，如下图所示，图中顶点值为0、1、2、3、4
在这里插入图片描述

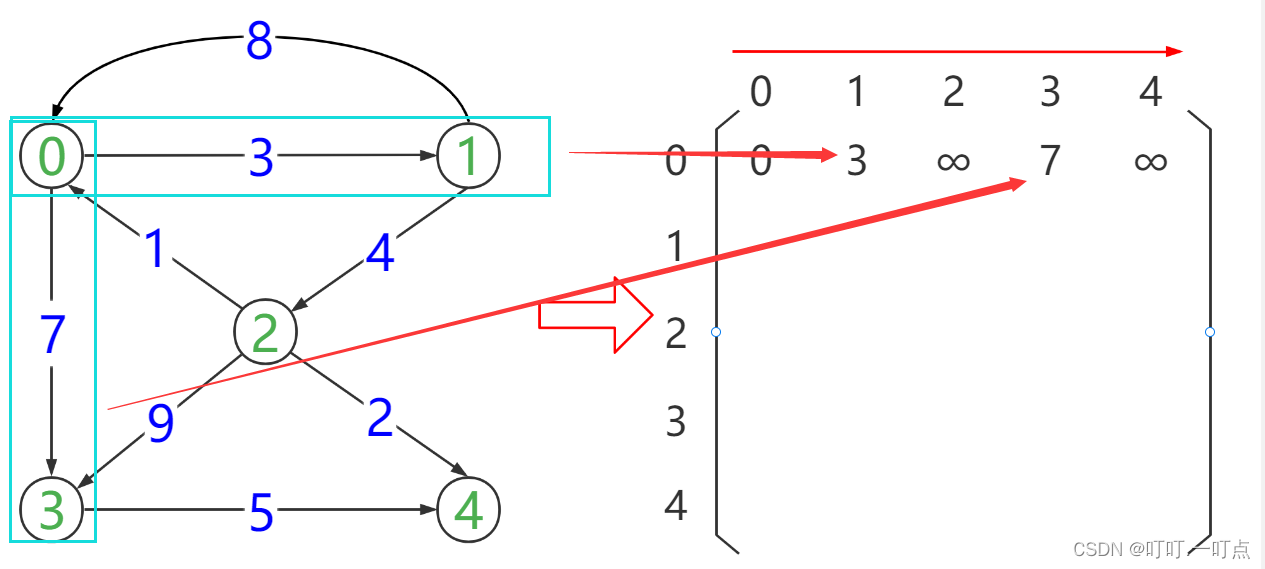

第二步：从顶点0开始寻找与它相邻的点，遇到本身的点直接写0，箭头指向的点写上连接线上的权重，无本身箭头指向的直接写上∞
如下图所示从0开始，能指向的只有权重3、7的指向箭头

在这里插入图片描述

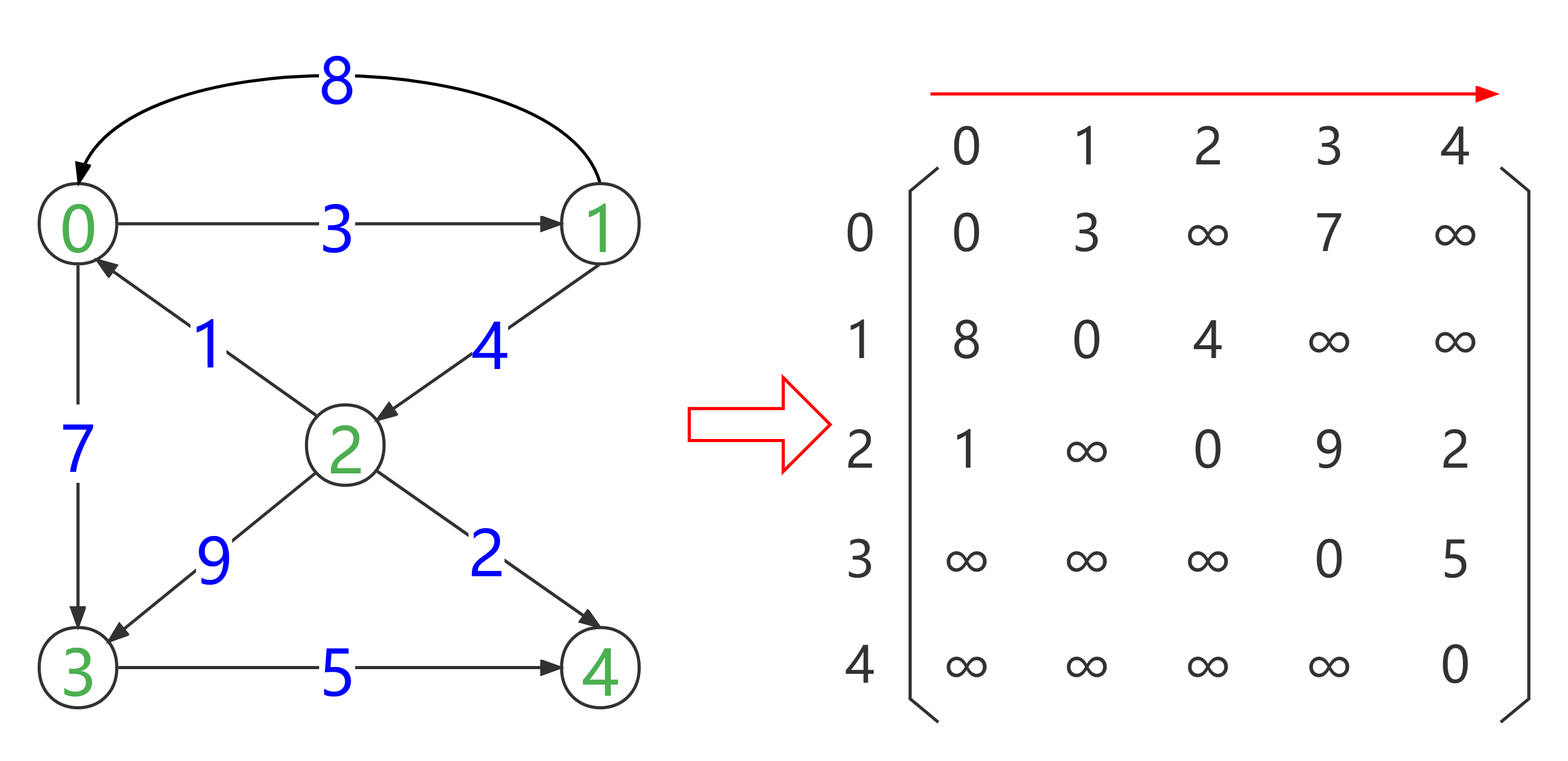

最后：根据以上的方法依次写出顶点1 2 3 4的邻接矩阵，遇到它本身写0,无法指向的写∞，最后结果如下图所示

在这里插入图片描述

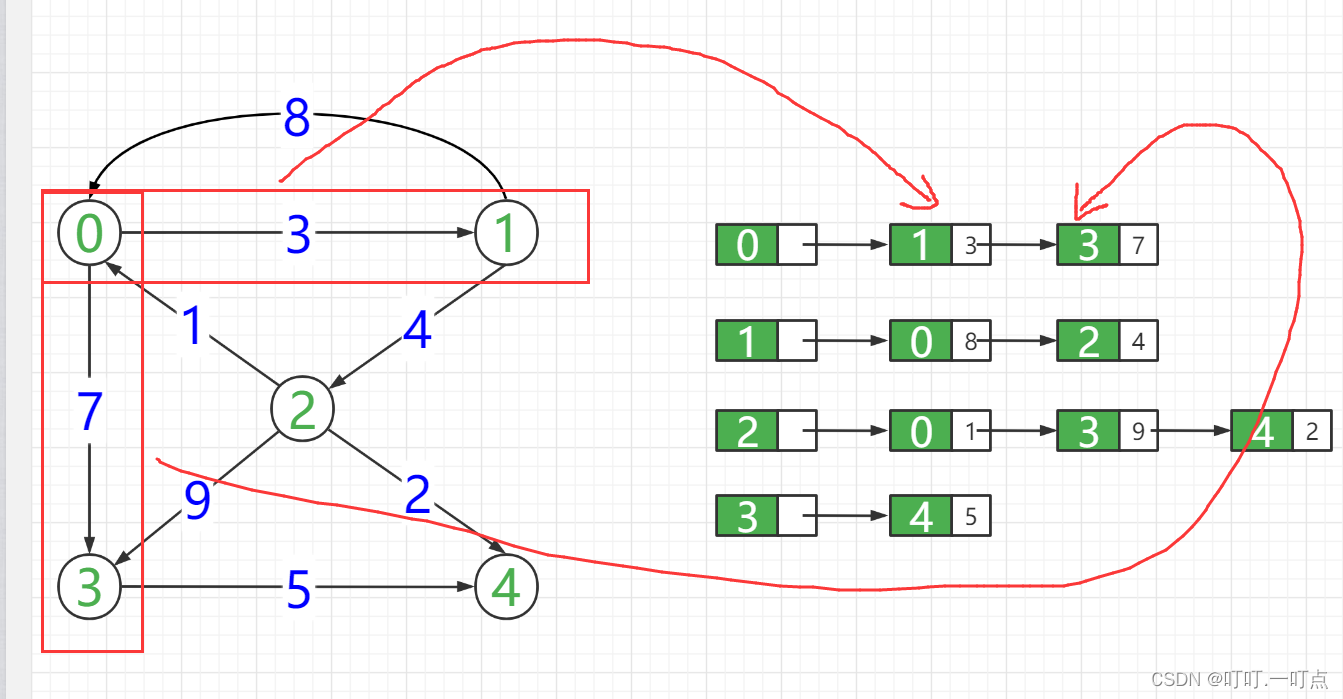

邻接矩阵画好了，那么邻接表怎么画呢？这个思路和画邻接矩阵差不多，可以对比上一张邻接矩阵的图，就不解释了，如下图所示
在这里插入图片描述

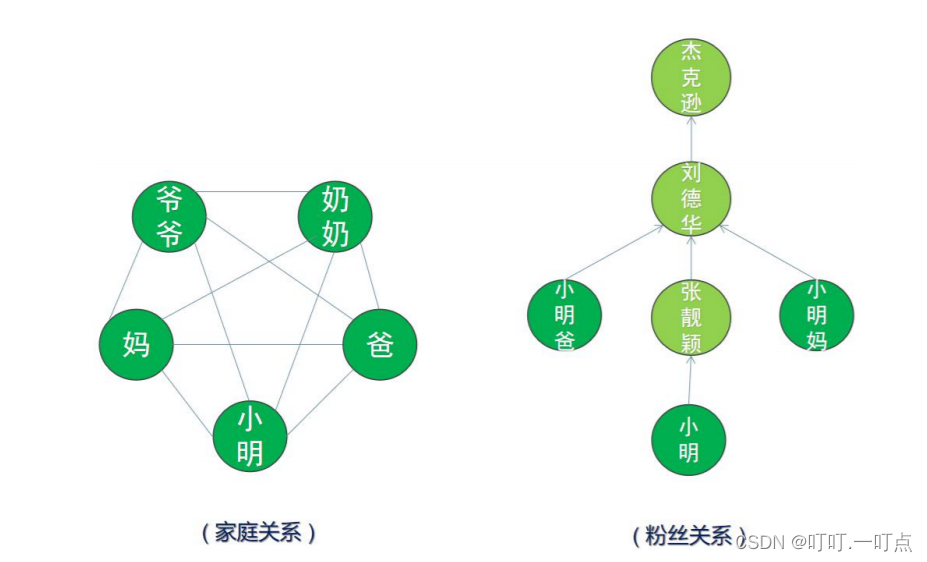

有向图和无向图在现实中的结构有如下例子
在这里插入图片描述

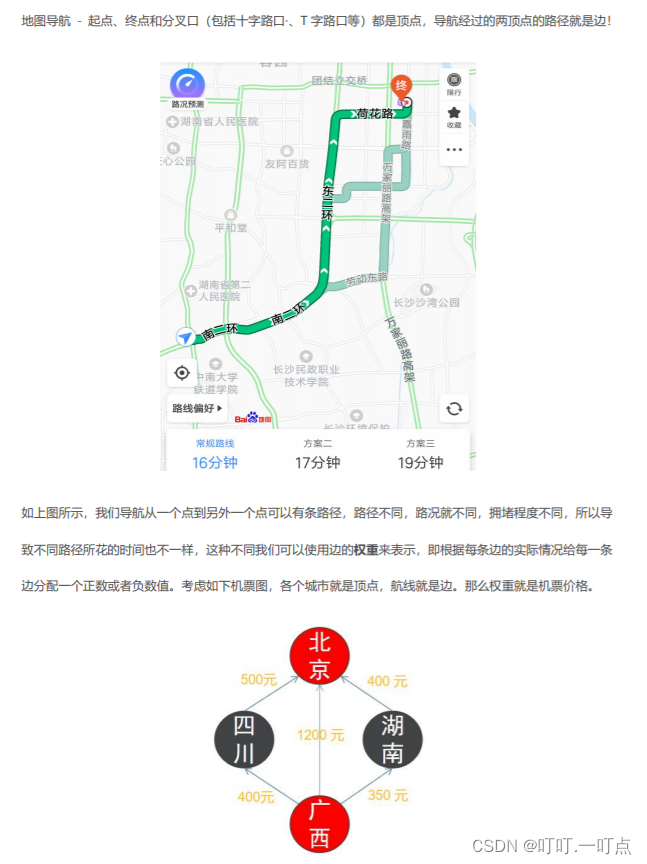

在这里插入图片描述

给有向图画邻接矩阵和邻接表，容易理解，也很容易画出来，感觉还不错，给朵花自己在这里插入图片描述在这里插入图片描述在这里插入图片描述
