大家好,这里笔者来记录一下神舟z7m-kp7gc笔记本清灰教程
-
材料准备(带*为必须准备材料)
(一)、拆机工具
1、螺丝刀工具套装*(推荐包含镊子的套装、尽量选择电脑拆机螺丝刀工具)
2、拆机撬片

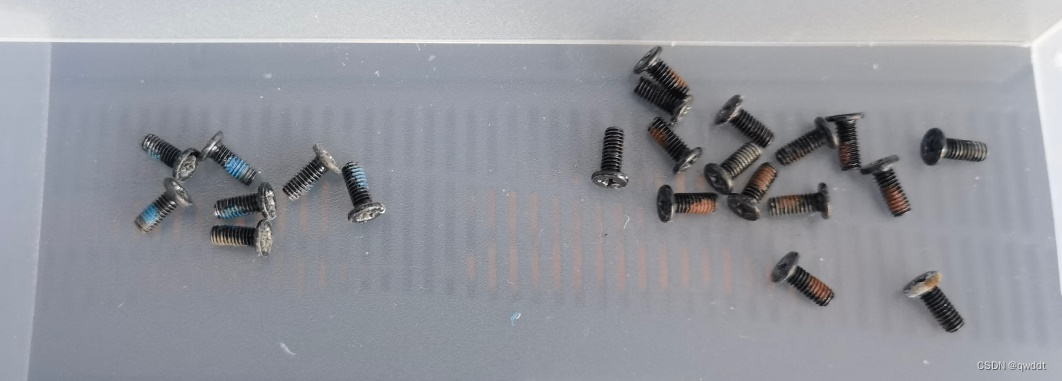

螺丝收纳盒(或者瓶盖、纸盒->心灵手巧的可以自己叠)螺丝收纳推荐分为内部螺丝,外部螺丝以及特定螺丝,具体分类根据自身情况选择
手机(小白拆机常常拍照记录,再回装是提供照片记录,防止麻爪)
(二)、清灰工具(根据自身情况选择)
1、刷子:结实好用的、不掉毛的
2、气吹:条件好的有高压气瓶也没有问题
3、吸尘器
4、酒精棉
5、纸巾
6、硅脂和散热片
(三)、主菜
神舟战神z7m-kp7gc*
-
题外话
这款电脑拆机难度较大,网上玩家拆机清灰多有翻车的情况发生,各位量力而行。
视频版可以看:B站
-
推荐视频
BV18A411h7LT【【拆机】神舟战神z7-kp7gc清灰换硅脂(有详细操作步骤)】

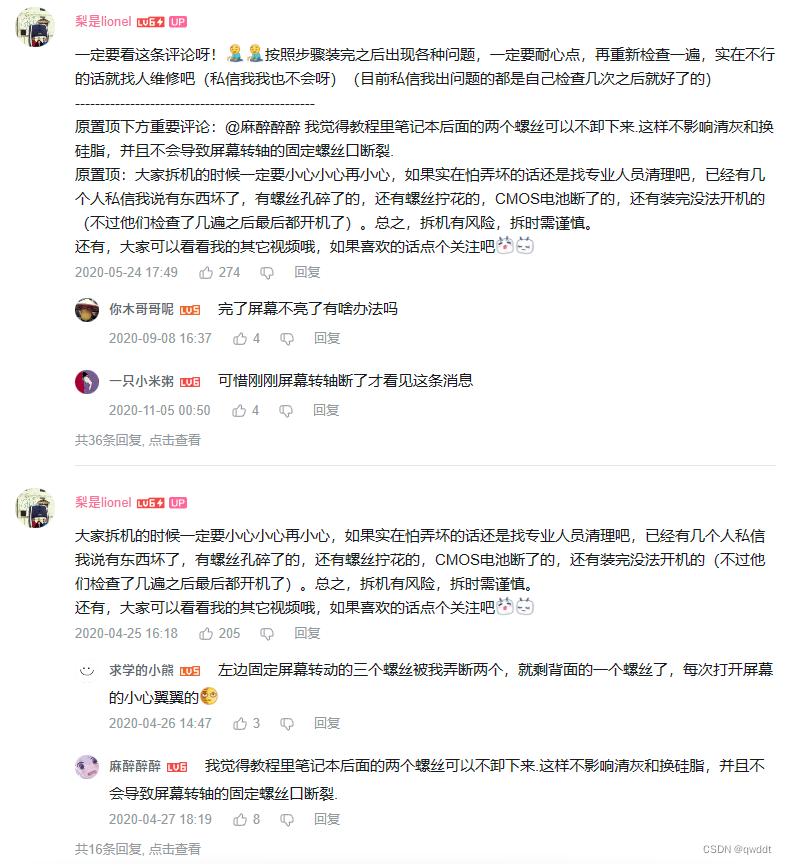

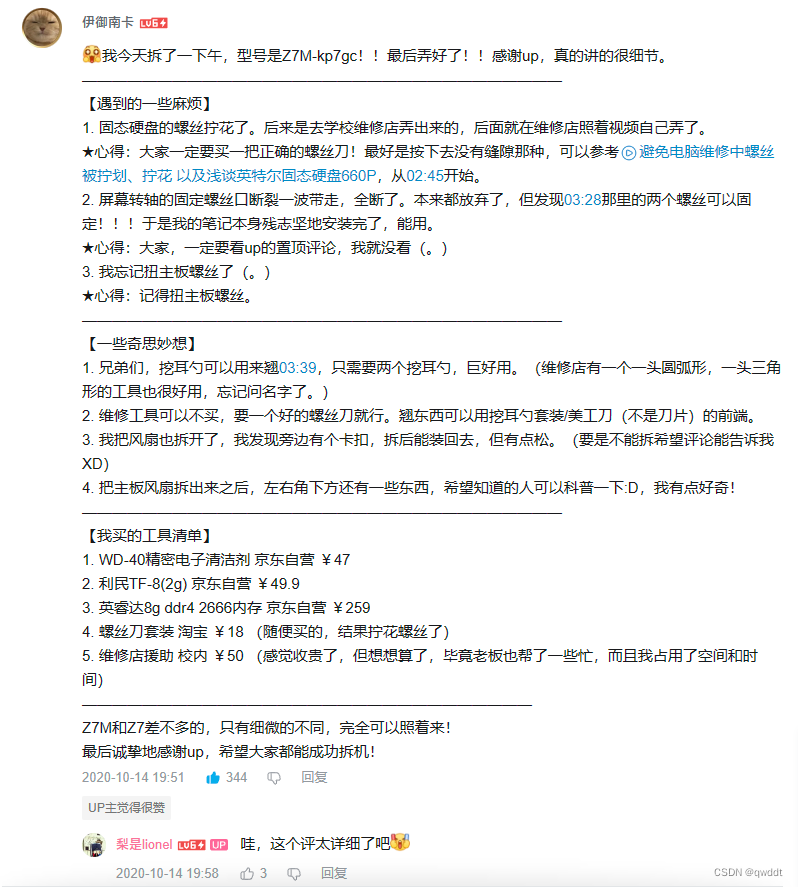

重要评论
其他视频:
BV1GS4y1S7jF【炫龙炎魔t50银刃GI5L001拆机清灰教程】(这两款电脑模具大体相同)
BV1tt411g7Pq【拆一个容易断卡扣的模具】神舟Z7M-KP7GC详细拆解,清华同方模具,新手不建议碰
-
拆机教程
(一)、拆卸笔记本背面所有螺丝

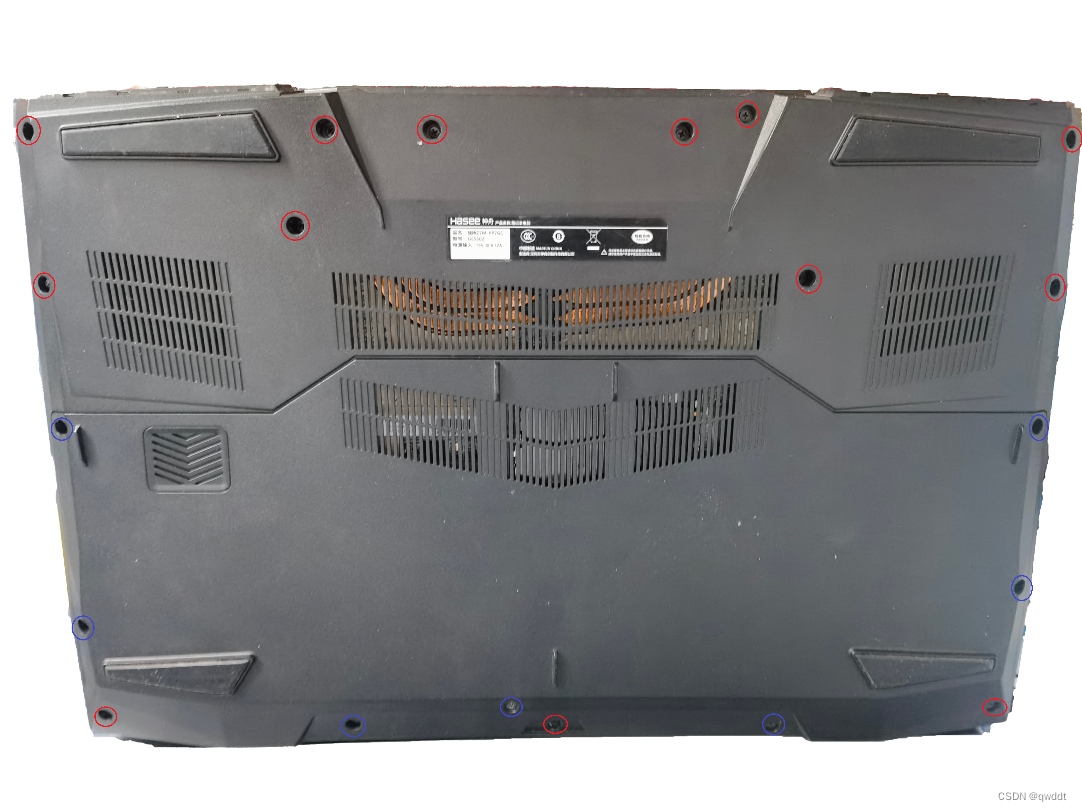

拆除背板螺丝
蓝色标注的为便于拆除的背板螺丝,两种螺丝颜色略有不同
另外笔记本顶部的两个螺丝(下图蓝色标注)是固定转轴的,不影响清灰,可以不用拆卸
(二)、拆下笔记本键盘固定螺丝
上图标注红色的为卡扣,可以配合拆机片拆下屏幕转轴处的盖子(下图为拆卸下来的盖子)
卸下下面三颗固定键盘的螺丝(红蓝标注)
笔记本键盘固定螺丝
***以上的螺丝均为笔记本外部固定螺丝,可以分为一类,统一收纳***
(三)、打开背板
发白且有红框的是背板
(四)、断开电源连接线&拆卸无线网卡和m2硬盘
电源连接线断开可以使用类似挖耳勺,撬棒等。拆卸固定硬盘和网卡的螺丝要选择合适螺丝刀头,确保能够卡进螺丝牙中,不伤害螺丝(滑丝),导致螺丝无法拆卸。
***拆卸无线网卡注意事项***
拆卸无线网卡同轴线前线照一张照片,确定两种颜色的同轴线的的接口位置,确保机器复原时有参考。
2.5寸硬盘可以不拆卸,需要将接口断开(这里可以不断开,在后续步骤也可以断开此接口)
(五)、断开键盘排线
断开图中标注的四根排线,四根排线要线拨开压线板才能顺利拔出排线,一定要先挑开黑色的压线板,挑开压线板、挑开压线板、挑开压线板。
黄色排线接头在黑色胶布下
断开四根排线
(六)拆卸机身内的四根螺丝
拆卸图中标注的四根螺丝(此处的螺丝可以和固定无线网卡和m2硬盘的螺丝混放)
(七)拆除机身四周装饰和读卡器防尘罩
机身顶部装饰物共两个,读卡器防尘罩一个拆卸卸后如下图,
(八)分离机器键盘(C面)
使用拆机片等工具分开机身键盘(此处高危,注意机身,尽量放在平整且足够大的桌面上)分离键盘与机身,向上轻微用力翻折,下一步拆卸开关机控制线。
图中红色方框中为开关线的插口,红色线为线走向。个人推荐先打开线走向中的所有胶带,再拔下开关线插口。
分开机身和键盘
开关线插口和线走向
打开三处胶带,断开开关线接口
(九)主板排线和风扇拆卸
1、断开2.5寸硬盘接口
2、断开CMOS电池接口:此处接口较为脆弱,推荐使用镊子夹住图中接口白色(不要夹到图中黄色的部分)的两侧水平拔出。
3、断开扬声器接口:操作同上CMOS电池接口
4、断开USB副板排线:有黑色卡扣,抬起卡扣
5、断开显示器排线:有黑色卡扣,抬起卡扣
6、卸下风扇固定螺丝
7、断开风扇接口:风扇接口断开前推荐线打开固定线的胶布
8、卸下主板固定螺丝(可以和上面的6个风扇螺丝放在一起):卸下螺丝前可以取走风扇,(先取走风扇后再卸下主板)
恭喜到达这里,至此主板和风扇均已经释放,可以去清理风扇和进一步拆解更换硅脂和散热硅胶垫。
-
清灰换硅脂
-
风扇清灰:气吹或吸尘器,不推荐水洗
-
散热鳍片清灰:气吹或吸尘器,不推荐水洗
-
更换硅脂:z7m的热管不是并联的,此处仅拆卸GPU的散热器
拆卸图中标注的三处螺丝,散热器上标有123,推荐依照顺序拆卸和安装。拆卸下固定螺丝后分离主板和散热器,注意发力方式防止损坏主板。
使用纸巾等清理芯片上和散热器上的残余硅脂,更换散热垫的要先清除散热器上和主板上的散热垫。(使用清理芯片上的硅脂时要小心不要碰掉芯片周围的零件)。
-
还原安装(基本上就是倒放)注意事项
- 主板固定螺丝(共1个螺丝)(银白色、金属本色)
-
风扇固定螺丝(两把风扇,共6个螺丝)(黑色螺丝)
-
安装主板排线和风扇排线(共七个接口(参考上面的图片)有压线板的要压上压线板:
2.5硬盘、
CMOS电池、
扬声器、
USB副板、
显示器、
风扇(两个),此处右边风扇的可以先不接上,下一步要连接开关线
-
开关线走线和安装
-
键盘面板(C面)还原
此处固定铜柱位于下面,键盘面板为斜插进去的,确认后盖上键盘面板。合上面板。合上机器,翻到背面(D面)。
-
连接键盘排线(共四个接口),插入接口后要压上压线板
-
安装机身内的四根螺丝(黑色螺丝,红色螺丝位)
-
安装无线网卡和m2硬盘
-
连接电池排线
-
合上背板、插电开机
-
确认正常开机后关闭机器
-
安装键盘固定螺丝(银白色、共三枚螺丝)盖上盖子
-
安装背板所有螺丝
红为红,蓝为蓝
蓝色螺丝7枚,红色螺丝13枚(图中红色螺丝多了两枚,为机身顶部固定屏幕转轴的两枚螺丝)。
-
事后谈
神舟战神z7m-kp7gc使用的是8750h和1050ti的配置。这个模具的机器拆解难度相对较高。
笔者在2018年购入,这个机器陪伴了笔者的大学四年和工作的这几年。笔者本着折腾的精神一直对机器进行着升级,这个笔记本一直发挥着他的光和热。最近一段时间,个人经济状况不是很好,想来他还要陪我3-5年,这个本子的性能也足够我使用了。笔者本次拆机前进行了一下烤鸡测试,实际的散热衰减不是很大,所以教程中没有更换CPU硅脂,等再使用一年半年后再进行硅脂的更换吧。
