Name: Hasee 优雅A420p-i3R
Date : 2014年11月15日
By : BadTudou
————————————————————————————————————————————
警告:前方多图预警!
————————————————————————————————————————————

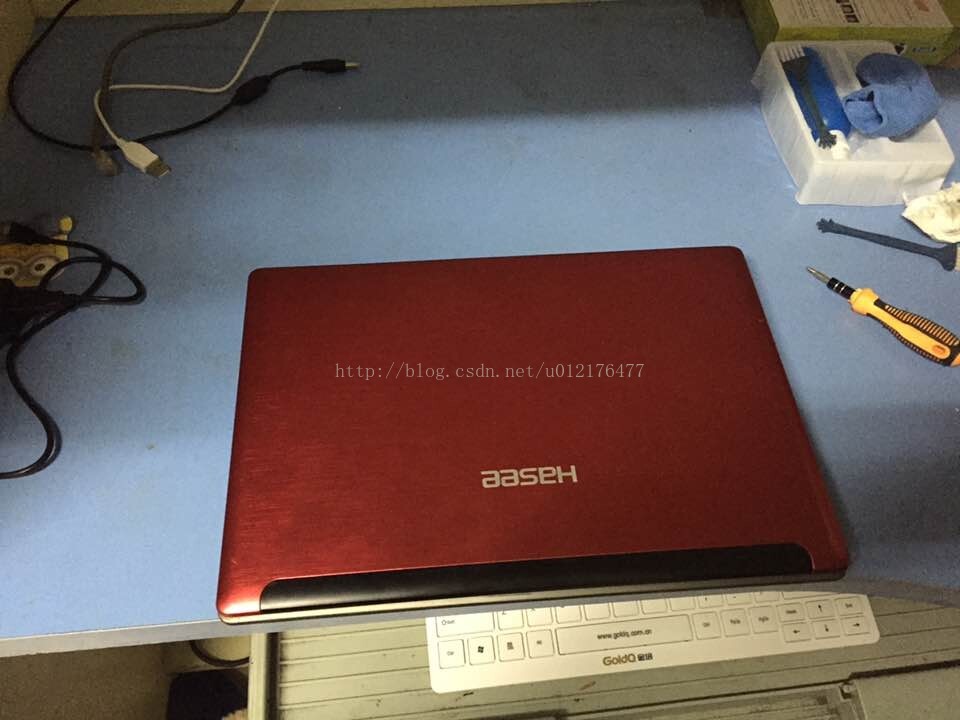

起初,小红是这样的。
(带有神舟Logo)
(三年转眼过,刹那辉煌!)
后来,小红成了这样的。
好吧,直接简单粗暴的进入主题。一起解剖吧!
先来点音乐!
然后将小红翻过身来。
拆下电源,终结她!

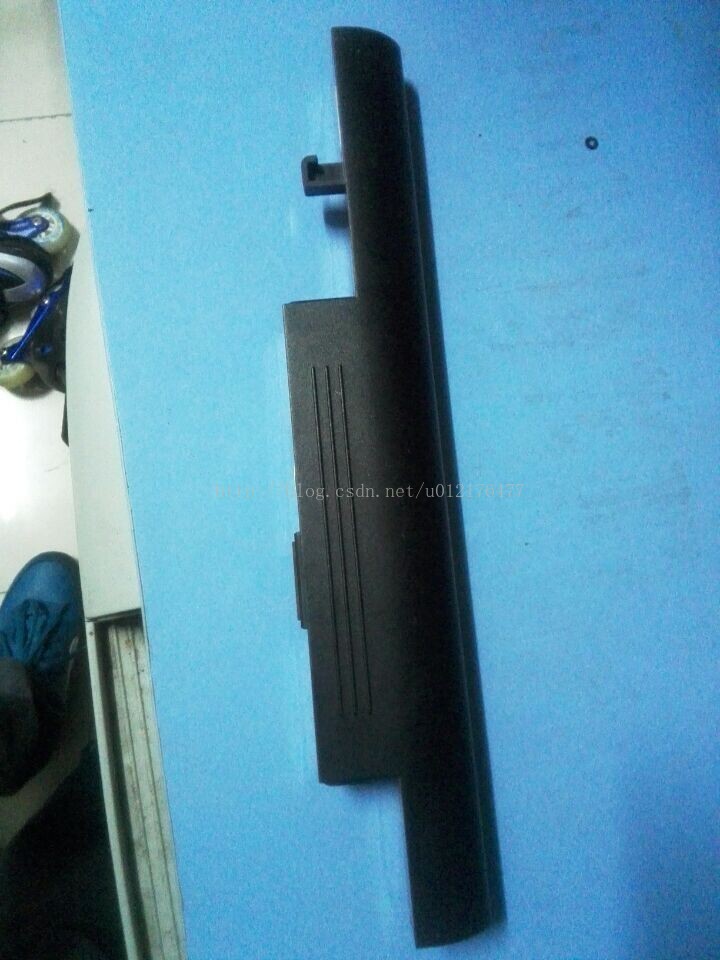

(电源背面)
(电源正面)
用螺丝刀拧下背面的螺丝,把后面板打开。

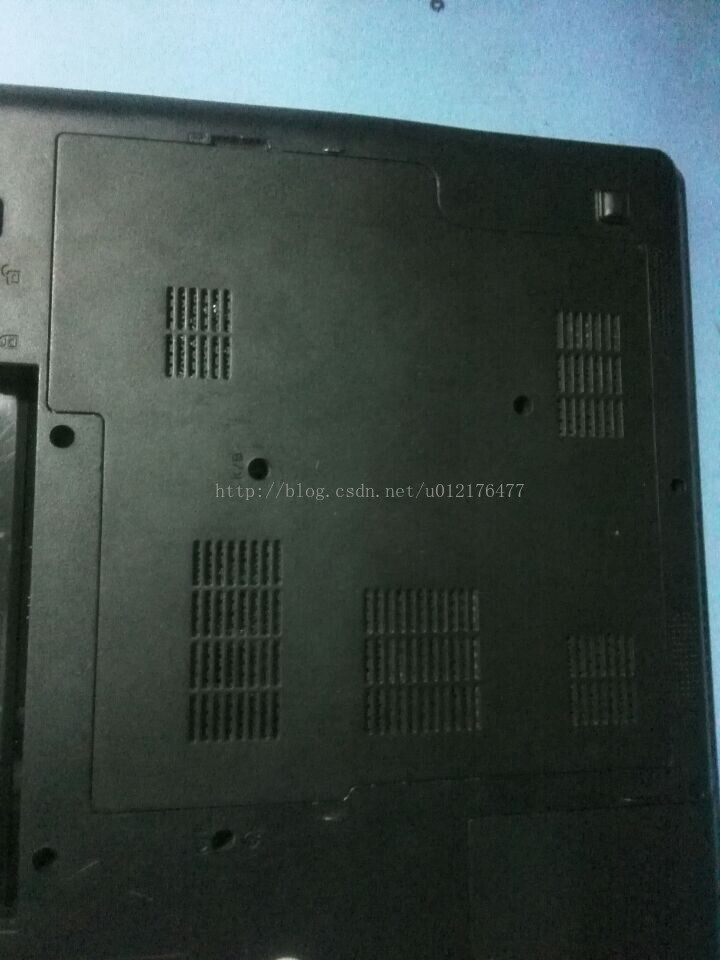

(后面板)
这是拆下来的后面板

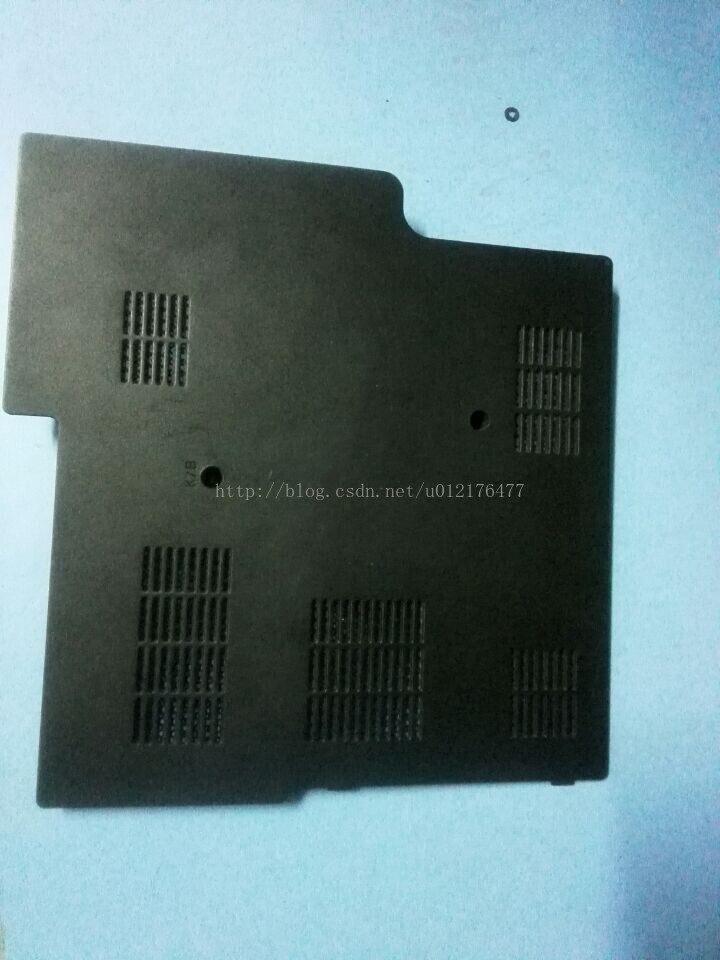

(拆下来的后面板:正面)

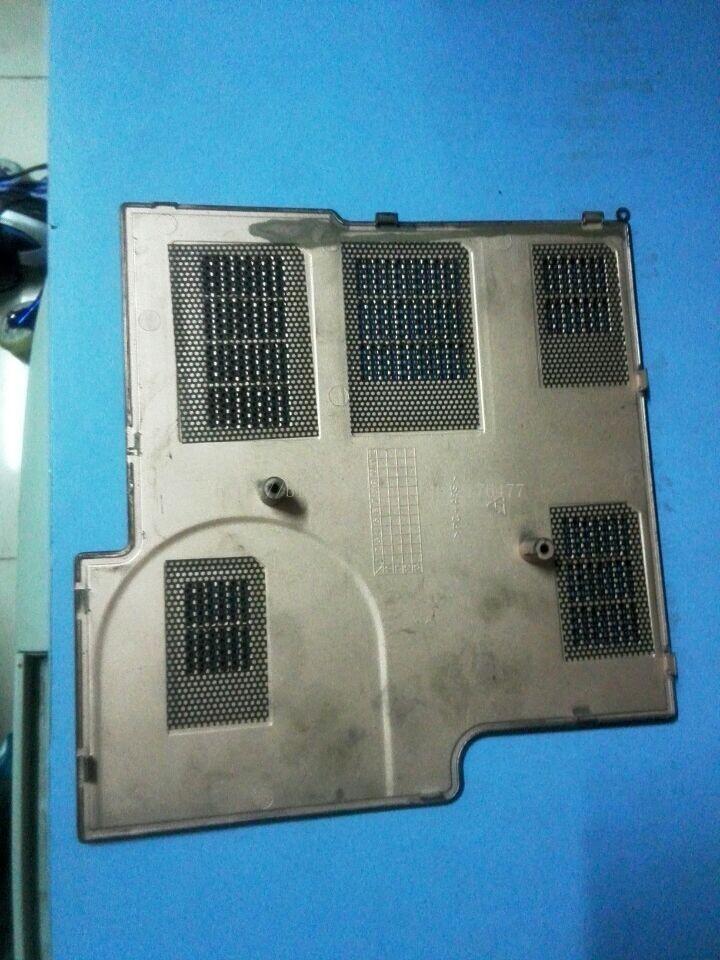

(拆下来的后面板:背面)
然后,你会看到这个

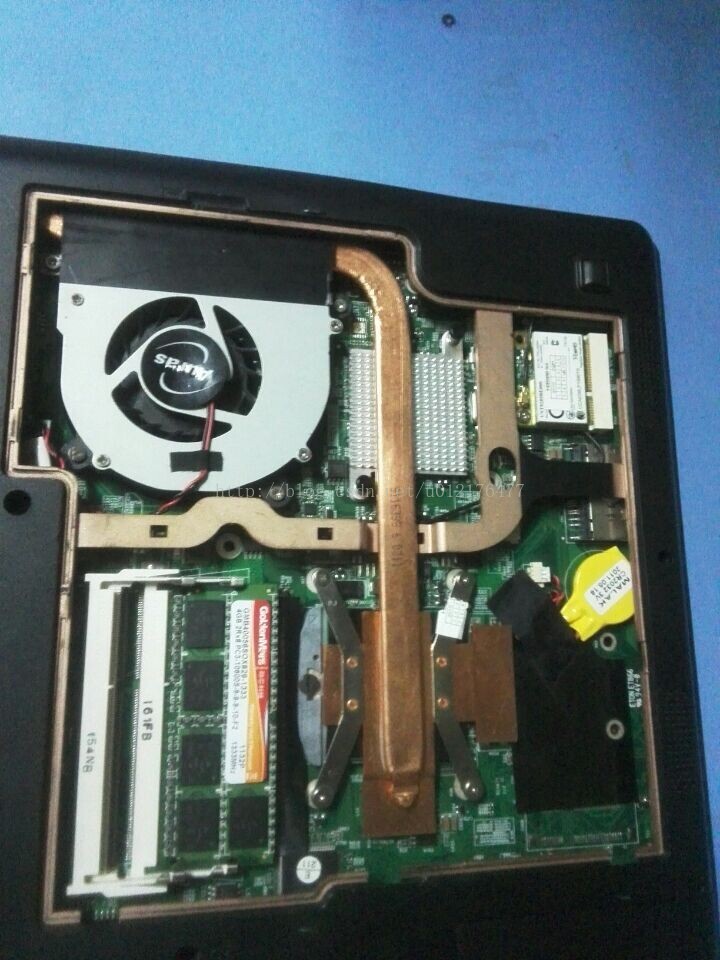

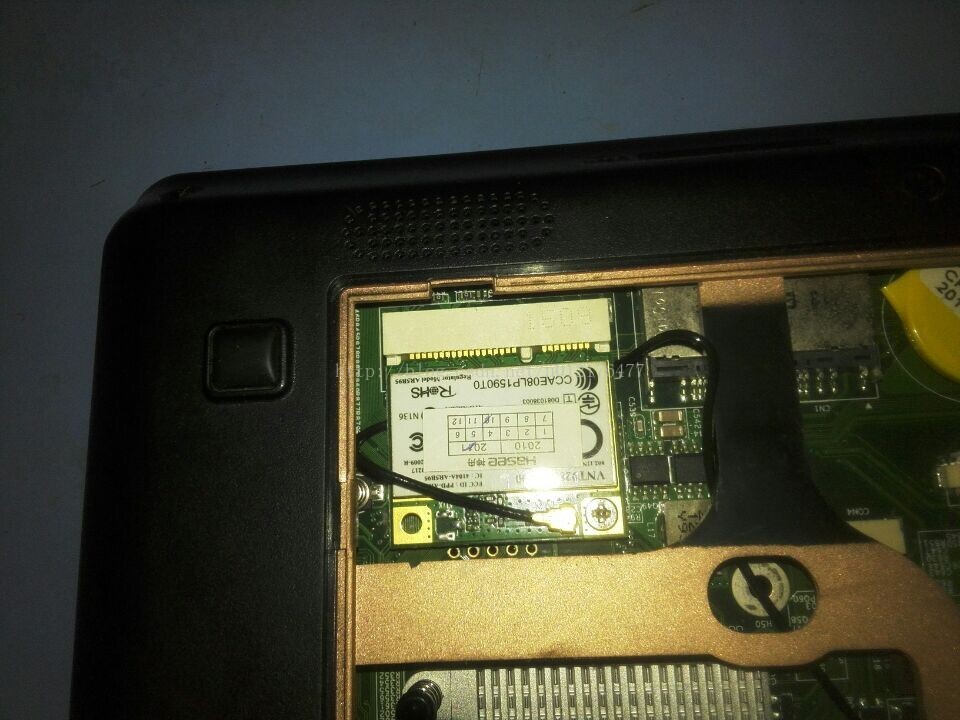

(拆掉后面板后的笔记本内部构造)
先不急着进入计算机内部,紧着着,我们把笔记本背面剩下的硬盘面板拆掉

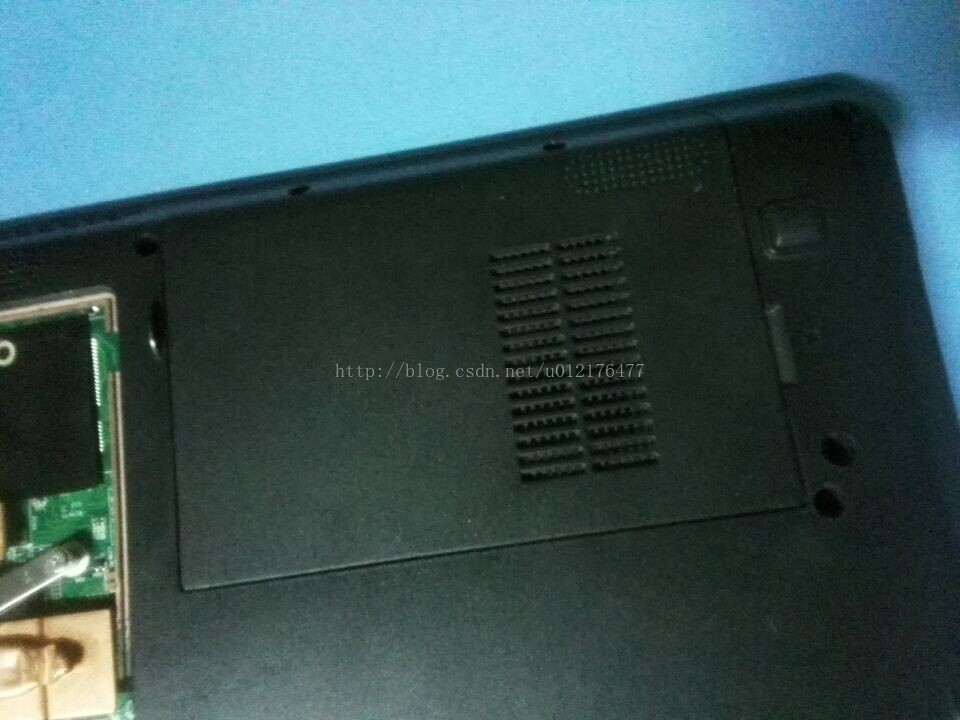

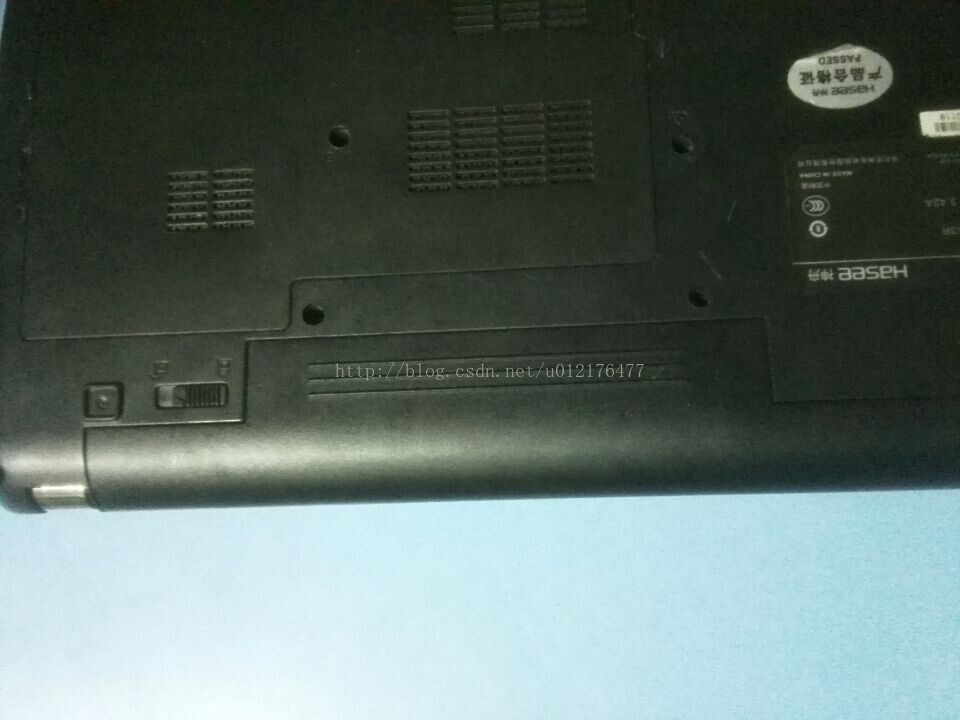

(硬盘后面板未拆除前)

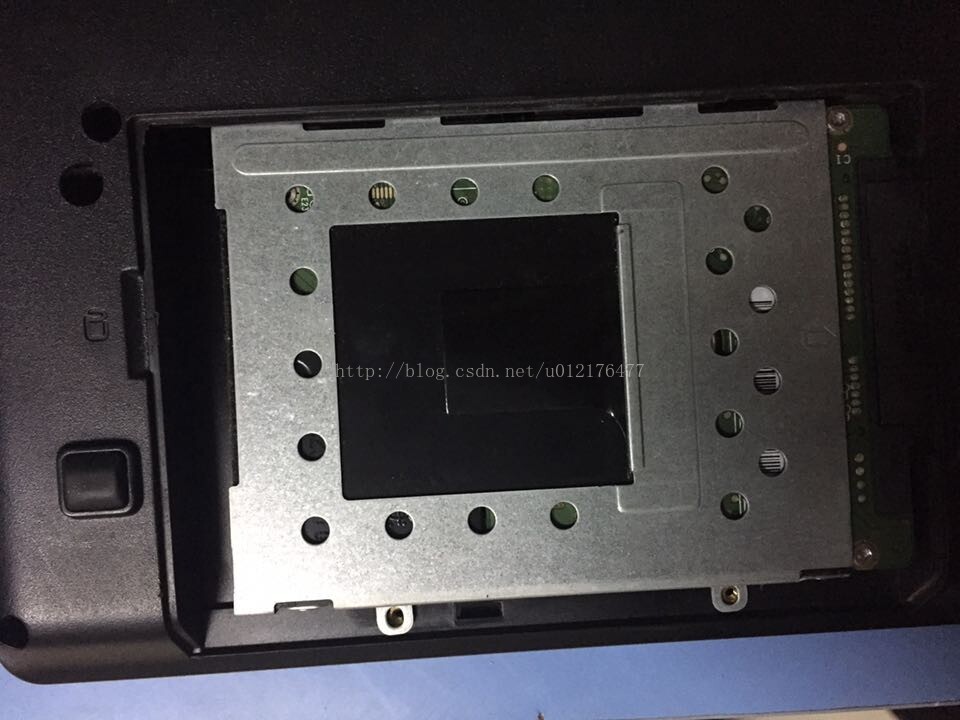

(硬盘面板拆除后)
将硬盘小心向后移动,与接口脱离。硬盘便被取出来了

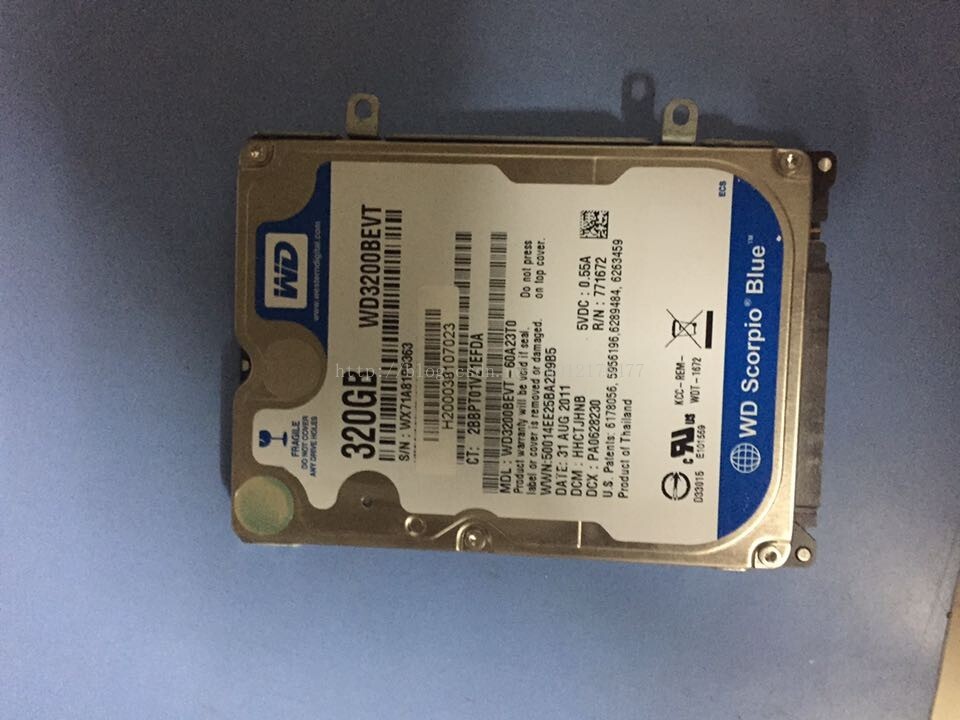

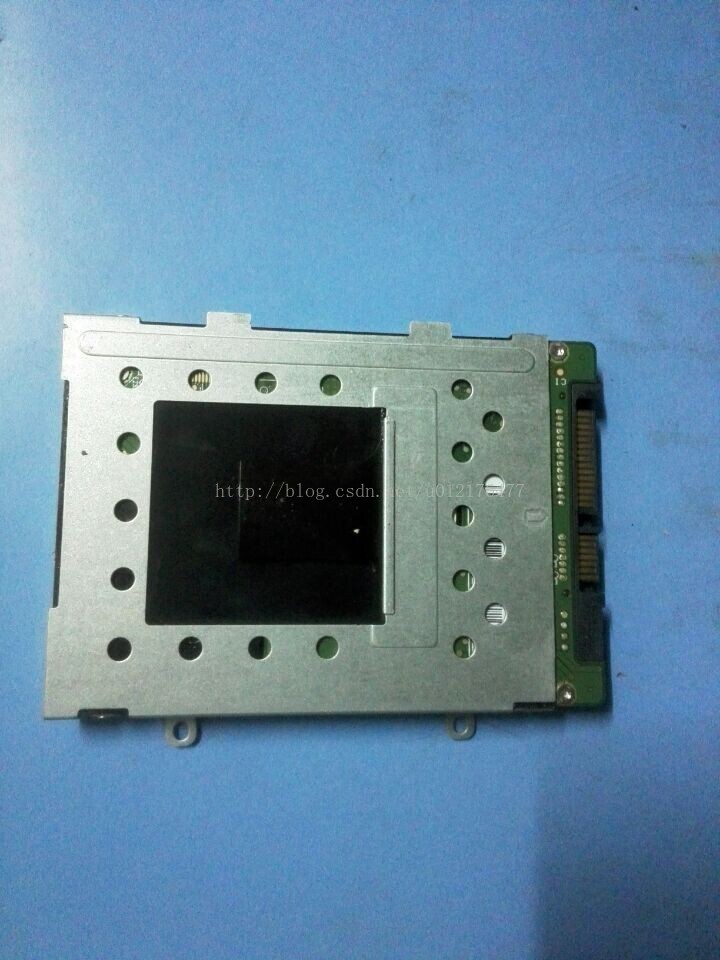

(硬盘正面)
(硬盘背面)
现在,我们输入没有了后部面板的笔记本内部。
起初,它是这样的。注意内存的位置,我们将要拆除它。
拆除内存后,它是这样的

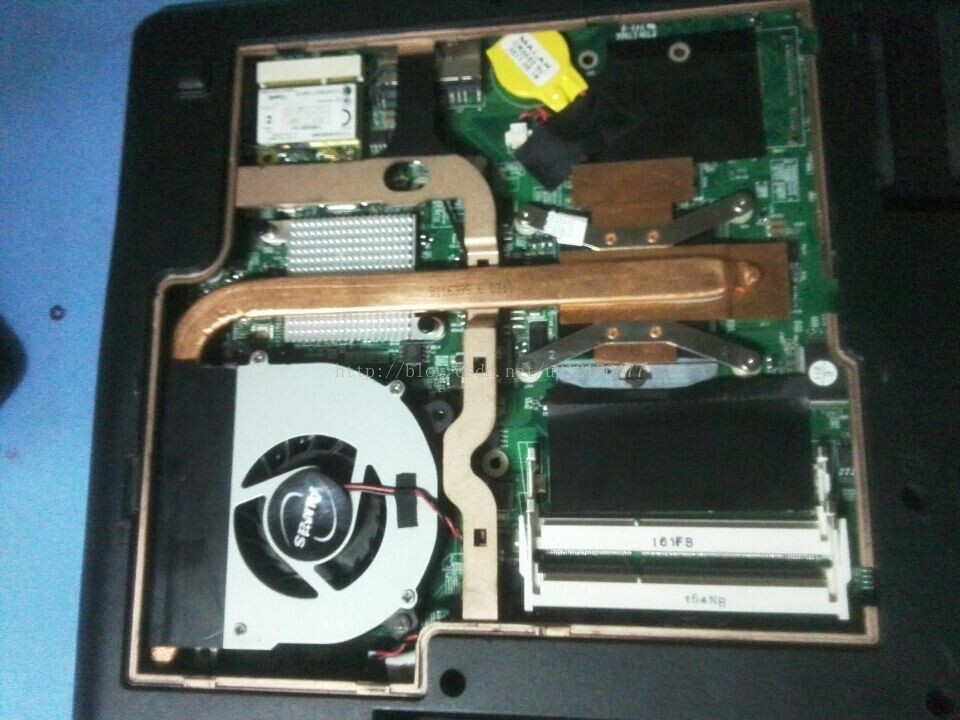

(拆除内存后的笔记本内部构造)
这是拆除下来的内存

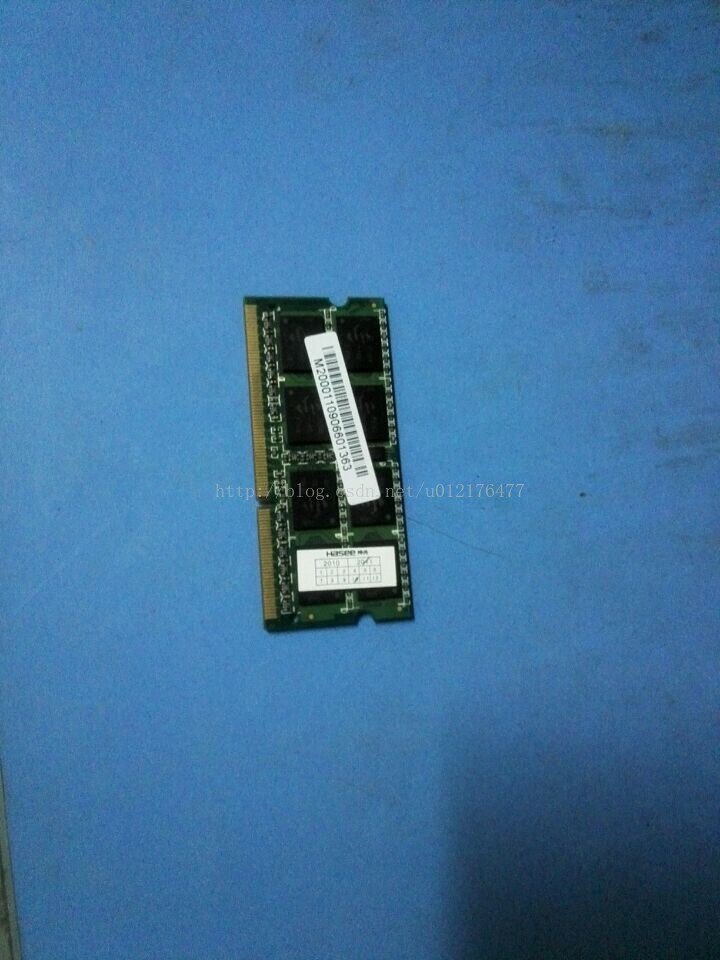

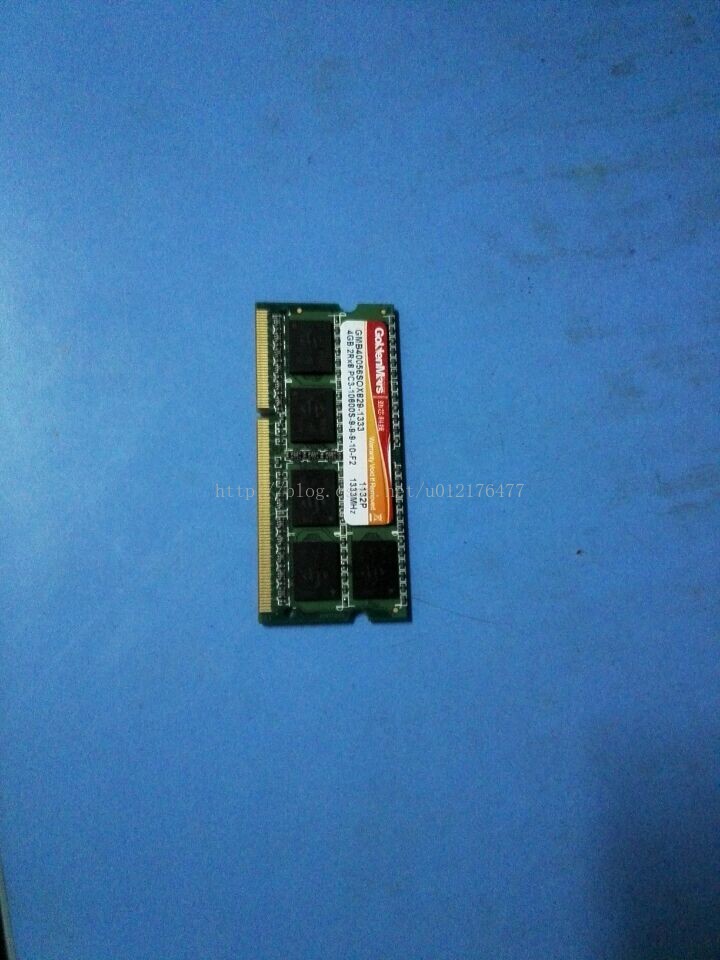

(内存正面)
(内存背面)
(注意:内存要小心存放!)
继续,拆掉CPU风扇。拆除前,把CPU风扇的电源线接口拔掉。
然后,在正式拆除CPU风扇前,需要把它与CPU连接处的螺丝解决掉

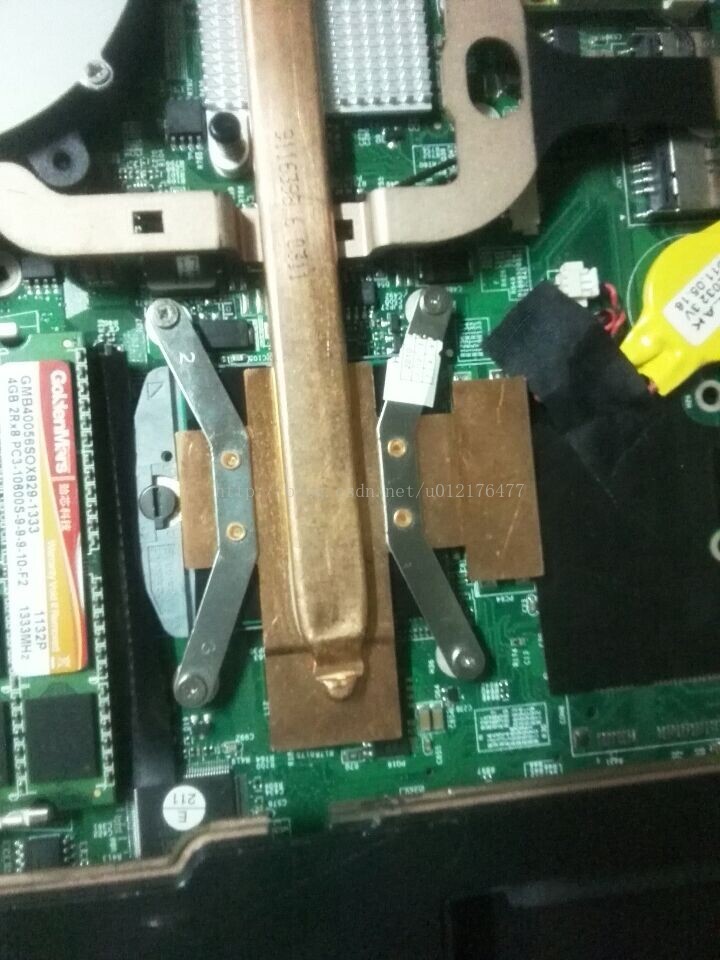

(CPU风扇与CPU结合处)
将CPU风扇及散热管道向后小心移动,慢慢将它们取出来。

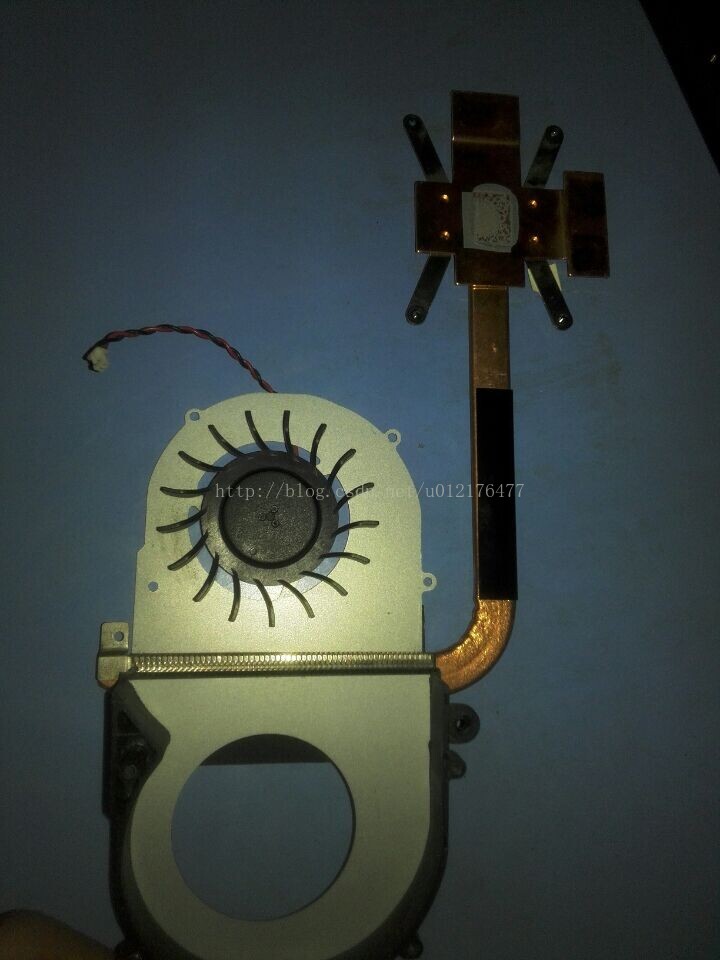

(CPU风扇及散热管道:背面)

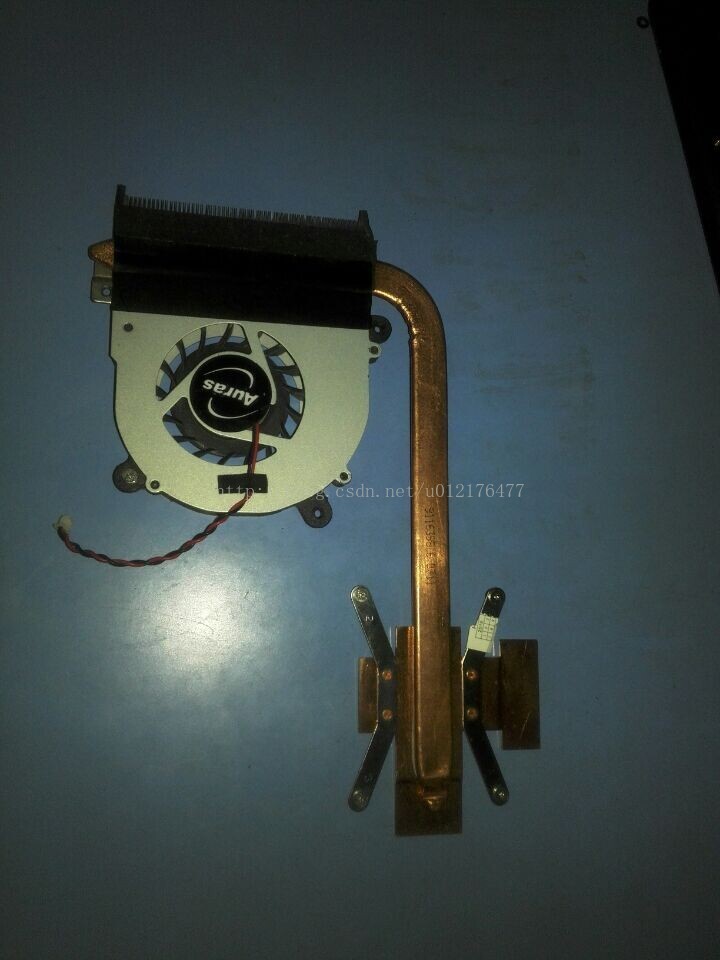

(CPU风扇及散热管道:正面)
将CPU风扇的螺丝拧开,清理其中的阻塞物。
(注意:小心粉尘)
(打开后的CPU风扇)
最后将剩下的显卡拆除,显卡会使用螺丝固定,把它拧开,然后小心取出来
(显卡,使用螺丝固定)
(拆除下来的显卡)
然后把笔记本背面剩下的螺丝全部拧开,之后,背面的拆除工作暂时结束。我们转到正面战场。
将笔记本打开,像这样。

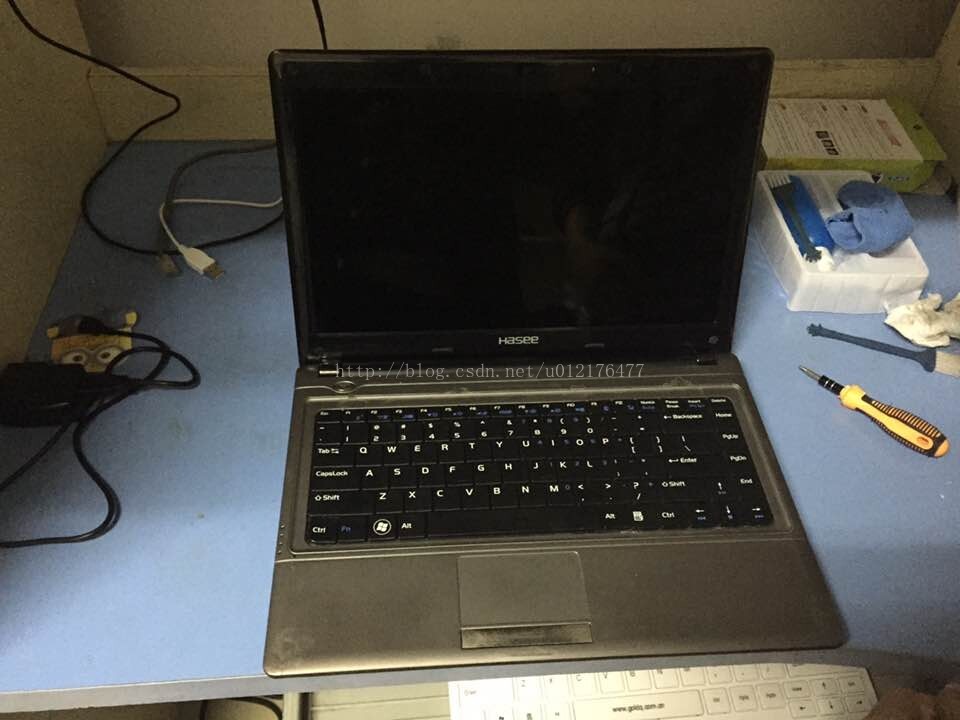

(将笔记本正面打开)
然后,沿着键盘边缘,将其拆除。
(注意:键盘会被凸出的物件固定,键盘后面也会有连线,小心操作)

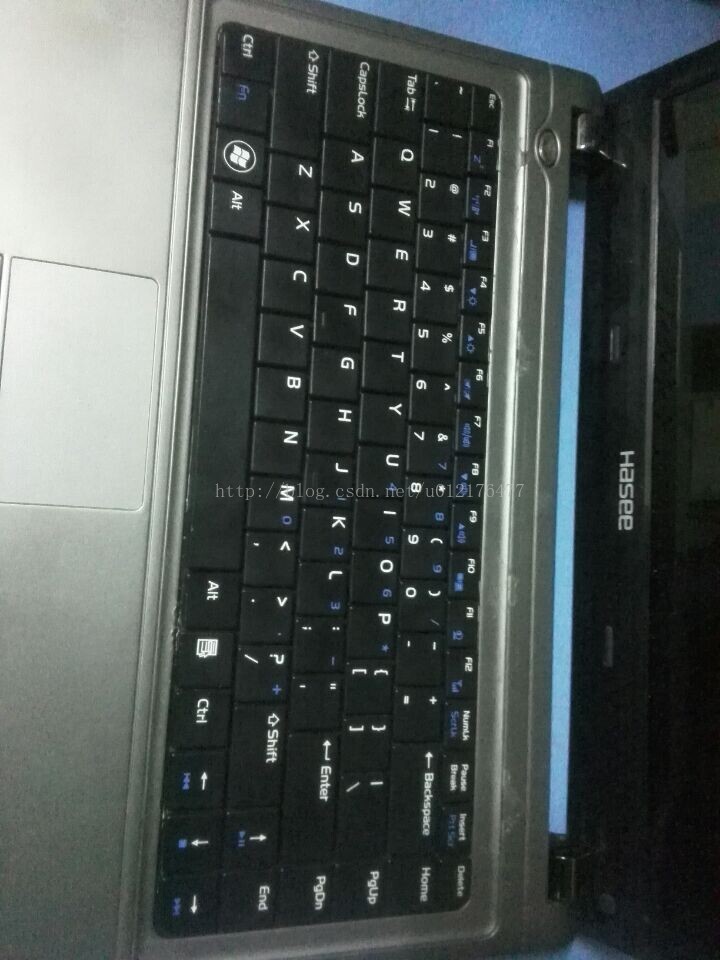

(笔记本键盘)

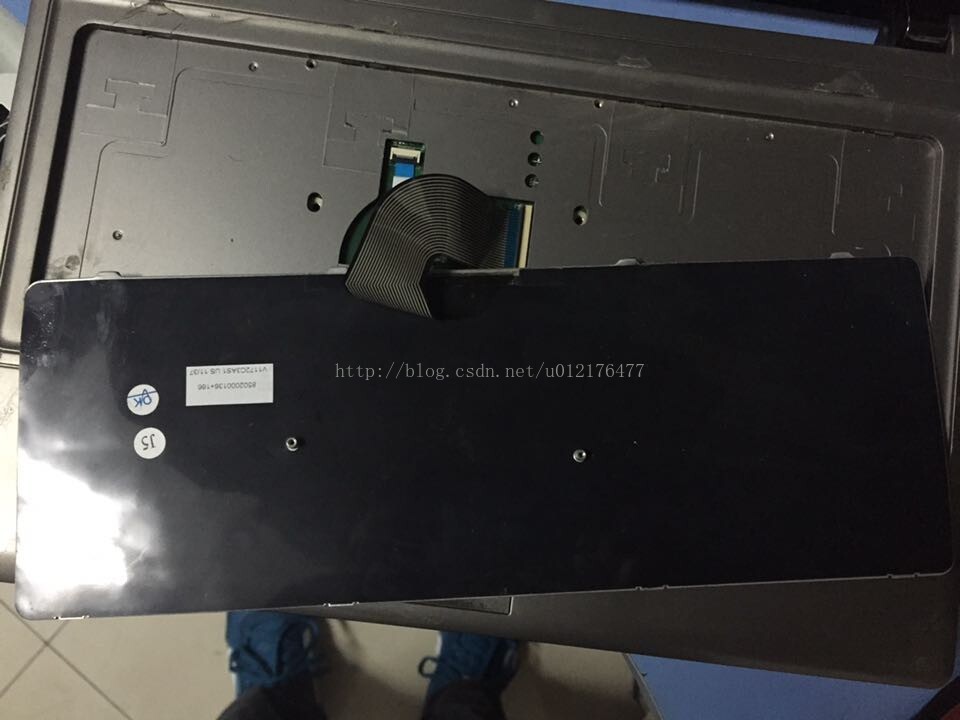

(键盘背后的连线)
将连线小心取出后,键盘便被我们拆卸下来了

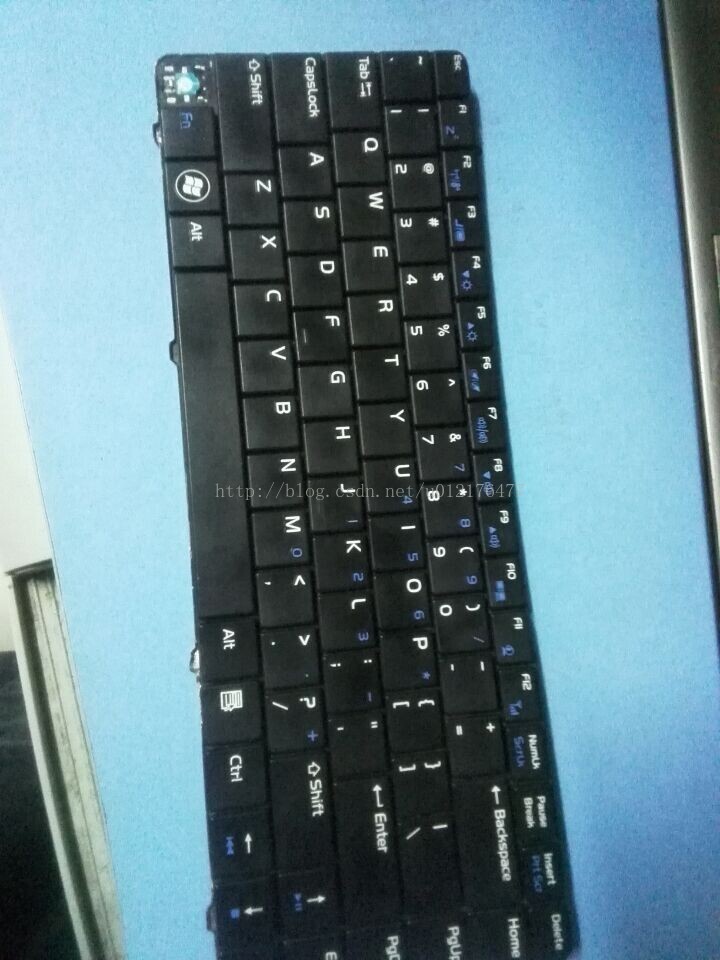

(笔记本键盘:正面)

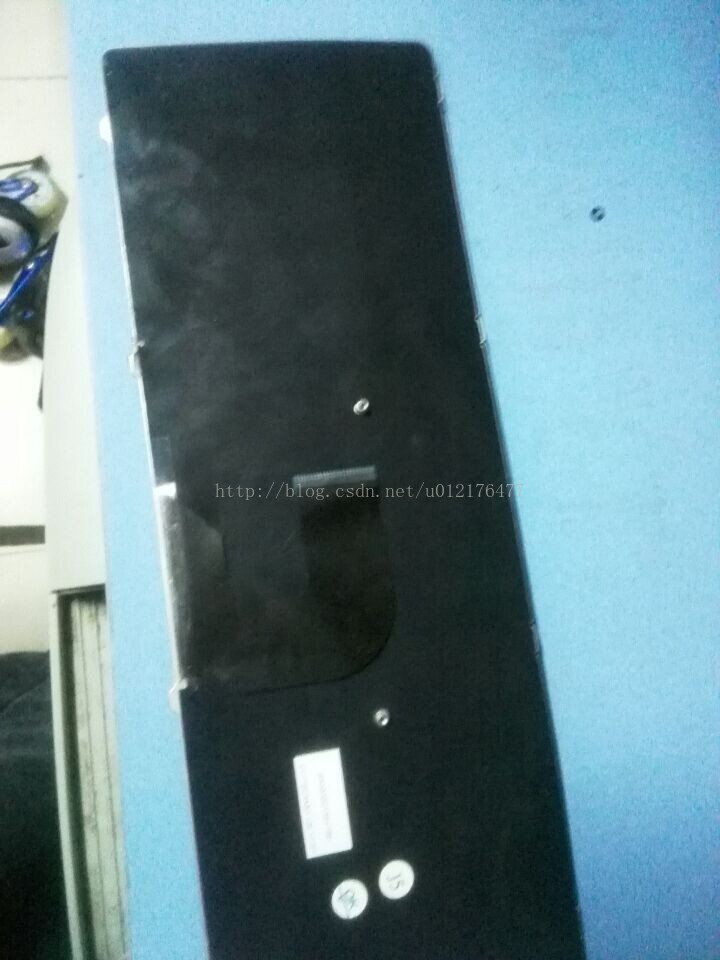

(笔记本键盘:背面)

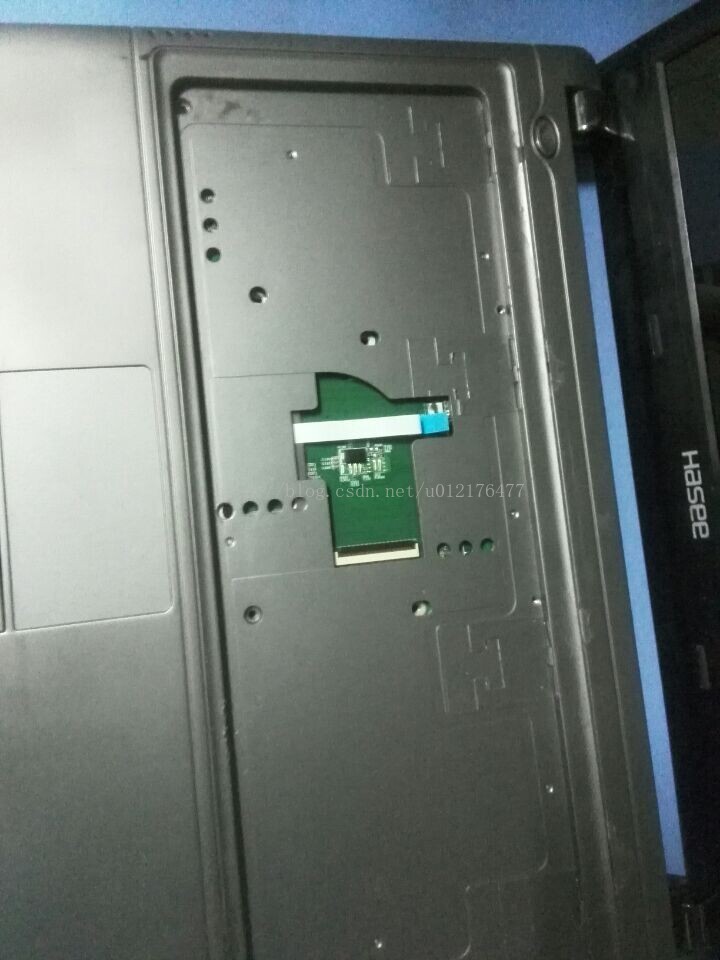

(拆除键盘后的笔记本正面)
拆除键盘后,将周围用于固定支架层的螺丝拧开。然后我们可以将支架拆除下来了。

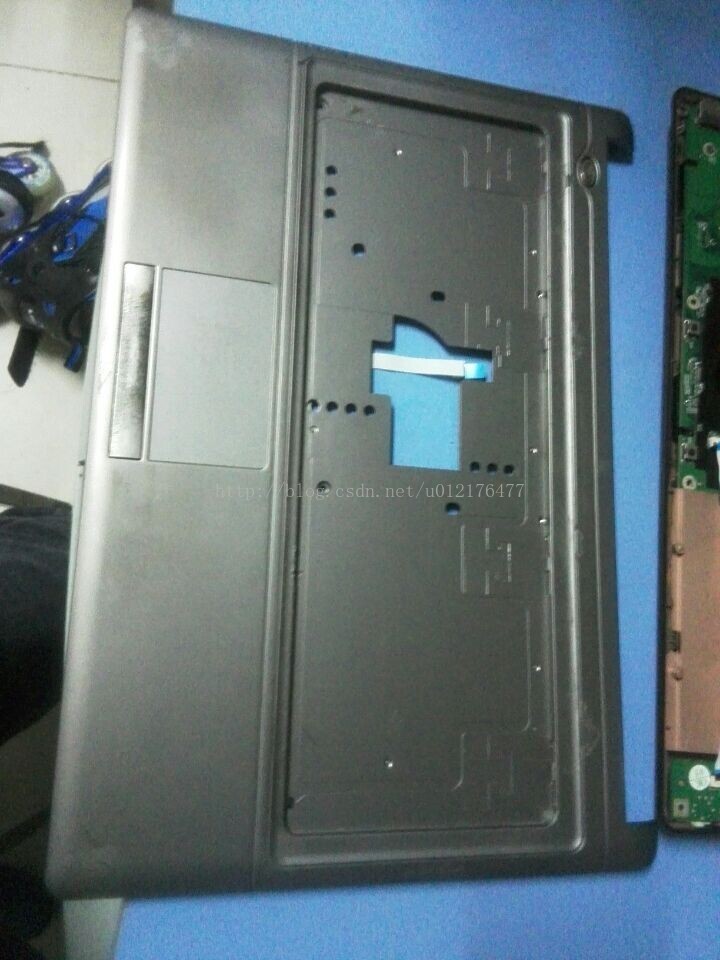

(笔记本支架:正面)
(笔记本支架:背面)
然后,拆除支架之后,你会看到这个。
(注意:下图并无准确,因为音频小卡的连线已经被拆除了)
(笔记本内存:已拆除音频小卡的连线)
接下来把主板与音频小卡的连线拆除,上图是拆除之后的截图。
(主板与音频小卡的连线)

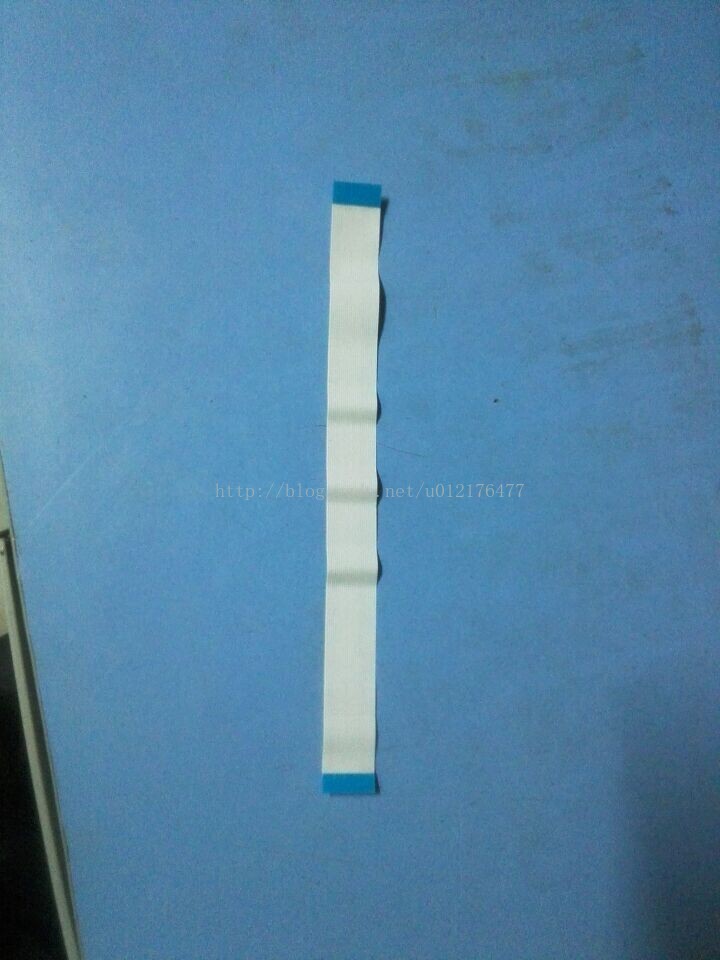

(拆除下来的连线)
把右下角的音频小卡拆除

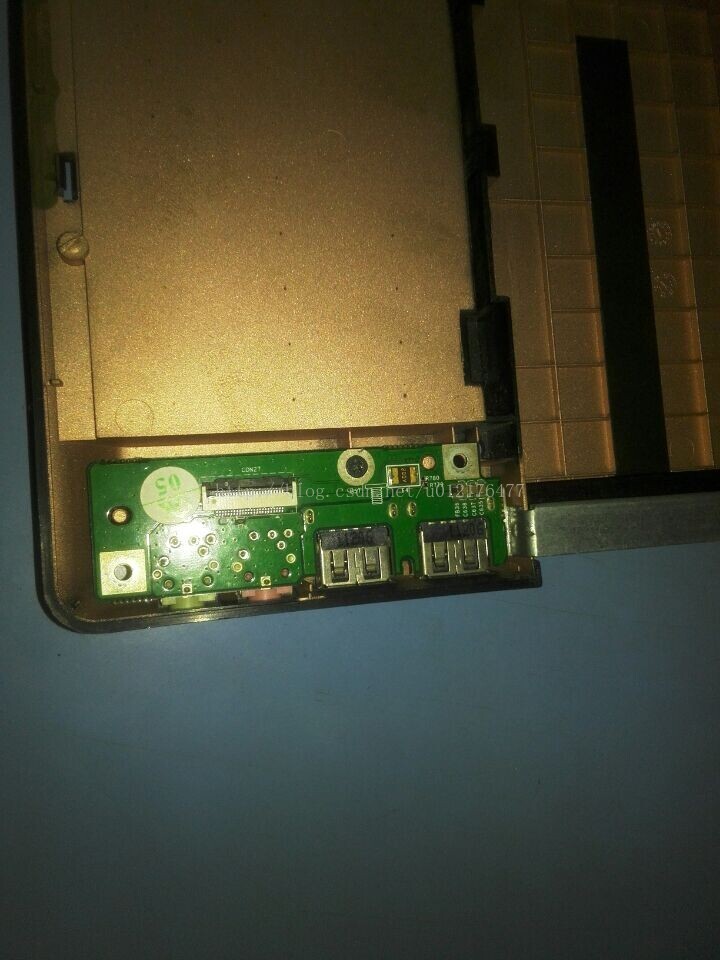

(音频小卡)

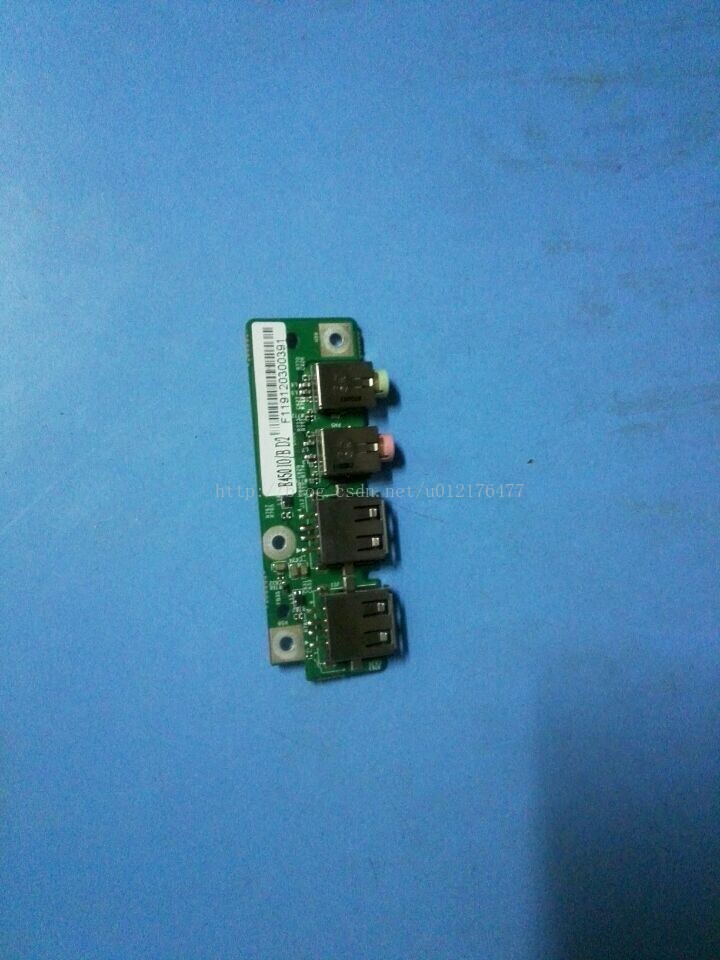

(音频小卡:背面)

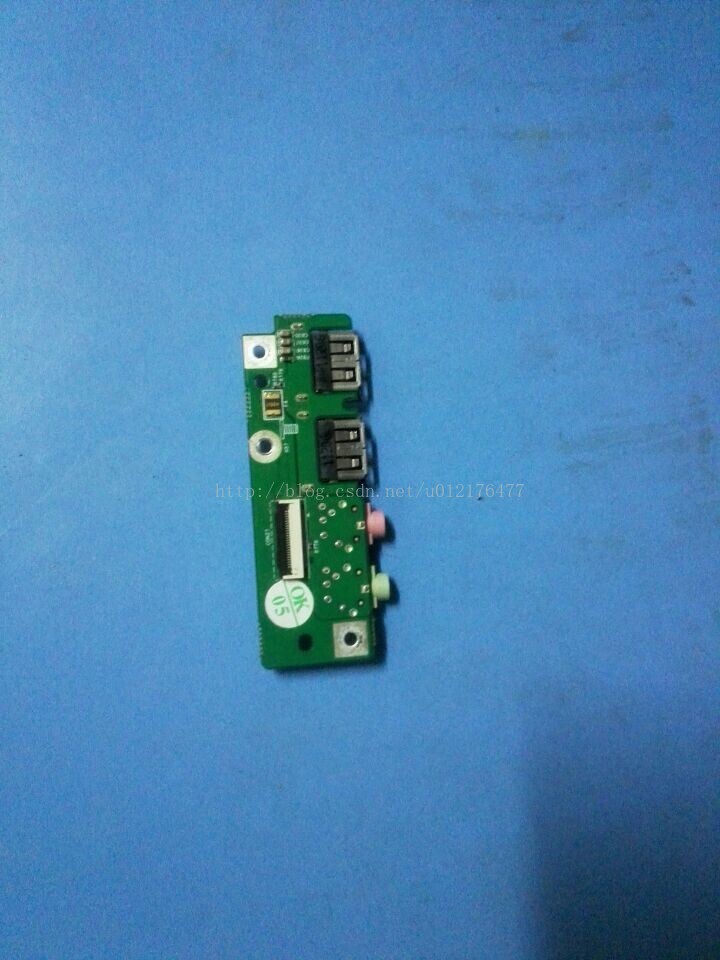

(音频小卡:正面)
然后,将右上角显眼的光驱拆除。将光驱向右小心移动即可。
(注意:原图丢失,下图中的CPU风扇未被拆除)

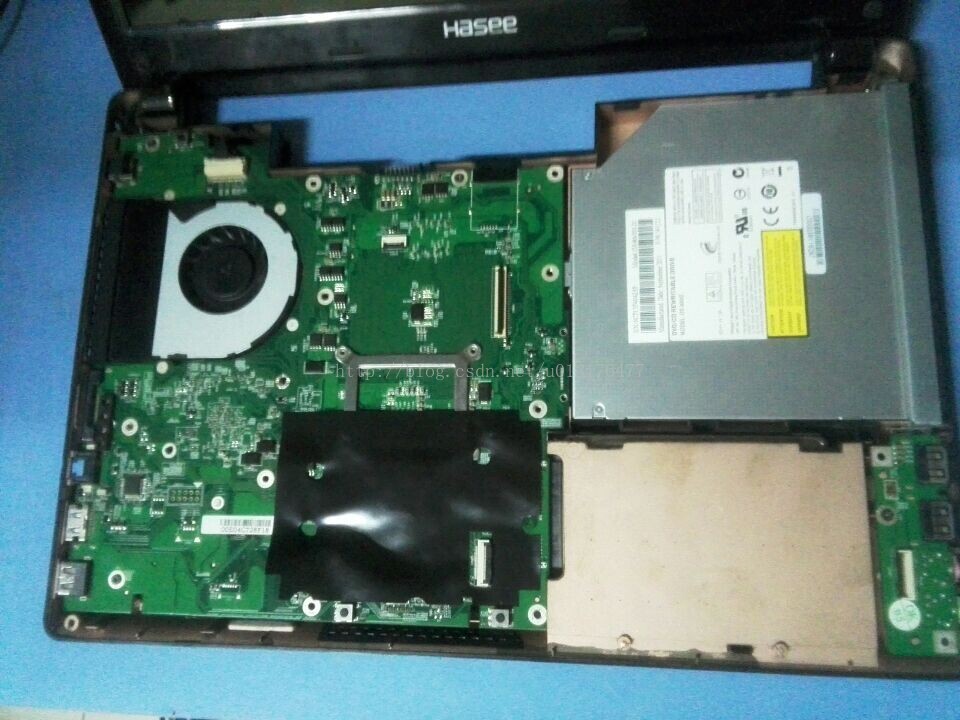

(右上角为光驱)
(注意:原图丢失,下图中的CPU风扇未被拆除)
(拆除光驱后)

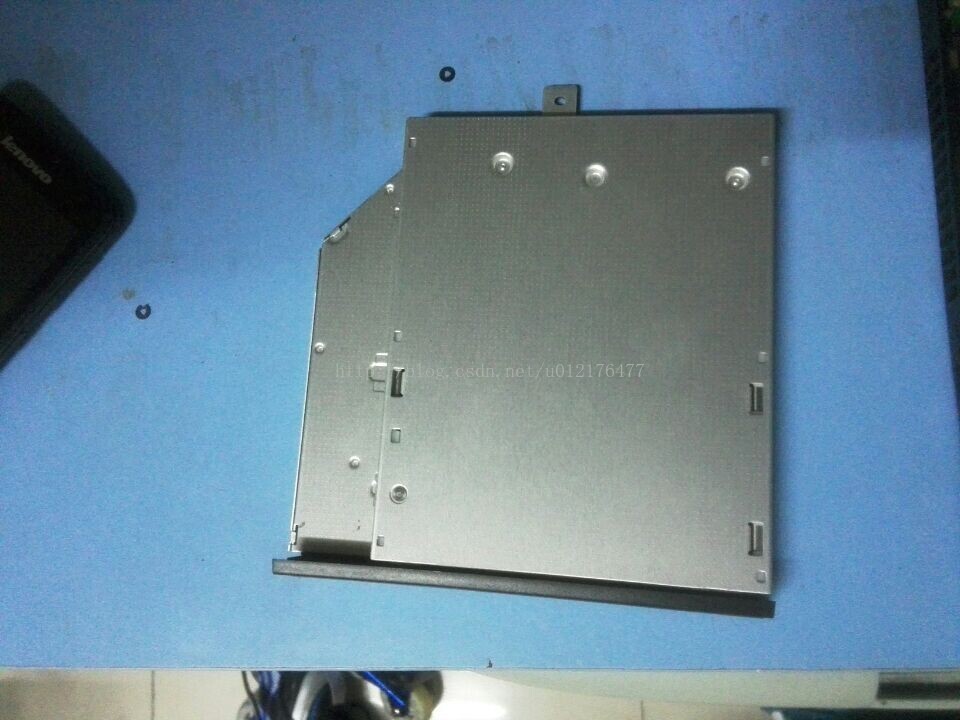

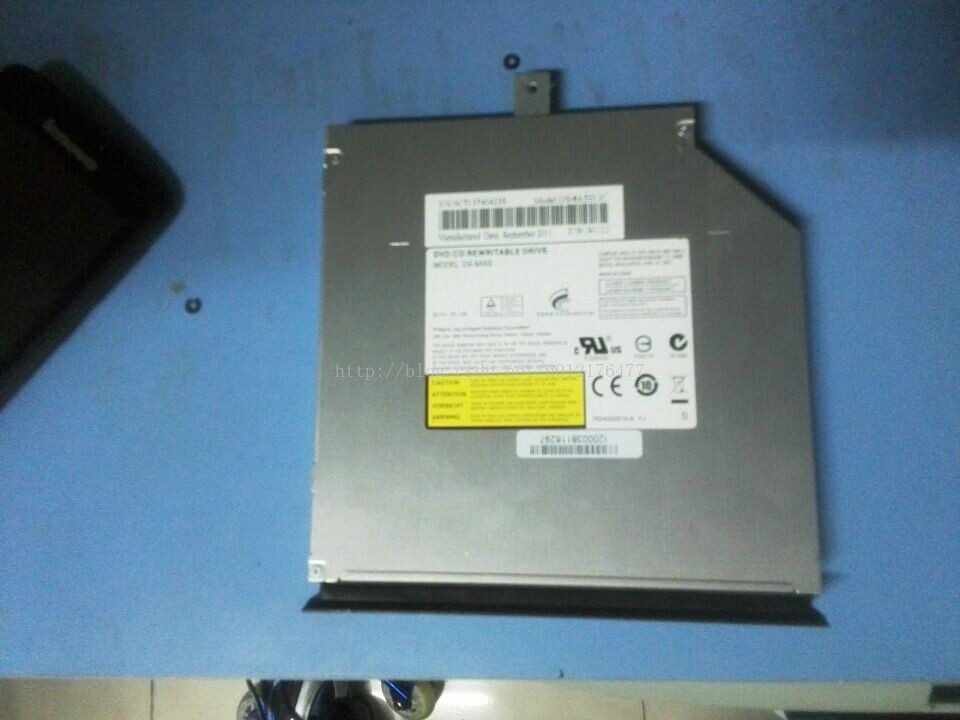

(拆除下来的光驱:正面)
(拆除下来的光驱:背面)
继续将剩下的连线拆除,其中包括笔记本音箱与主板的连线,显示器与主板的连线,显示器电源线与主板用螺丝固定。

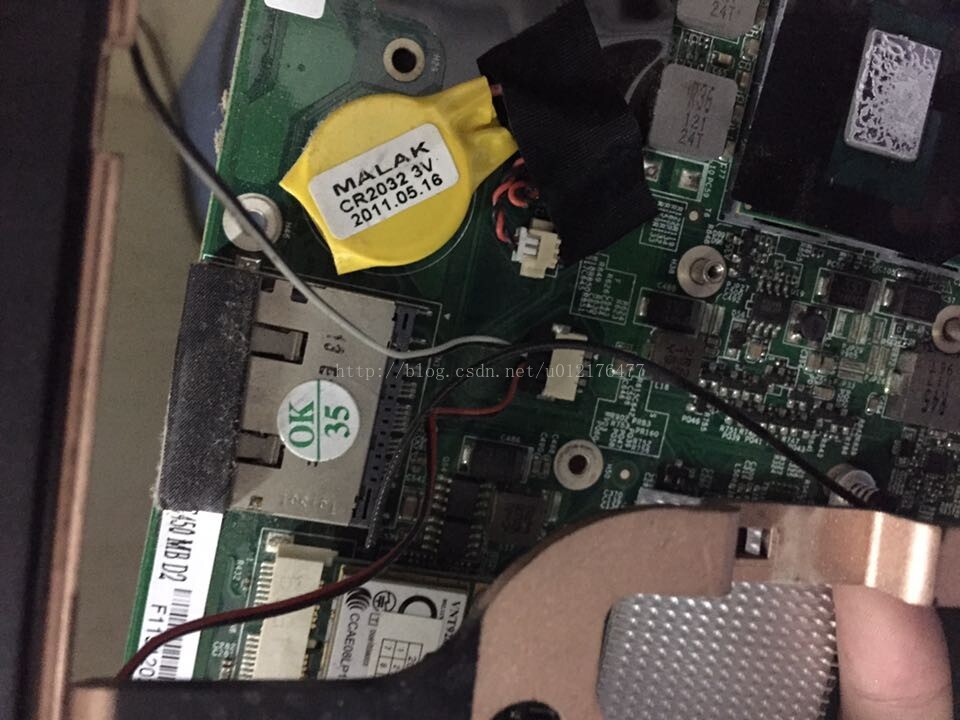

(音箱与主板的接口)
(注意:原图丢失,上图中的CPU风扇、内存等未被拆除)
拆除2颗主要的螺丝后,主板可以被拆除下来了。
(注意:主板与外壳之间有连线,小心操作)
将主板上的接口拆除,将主板取出

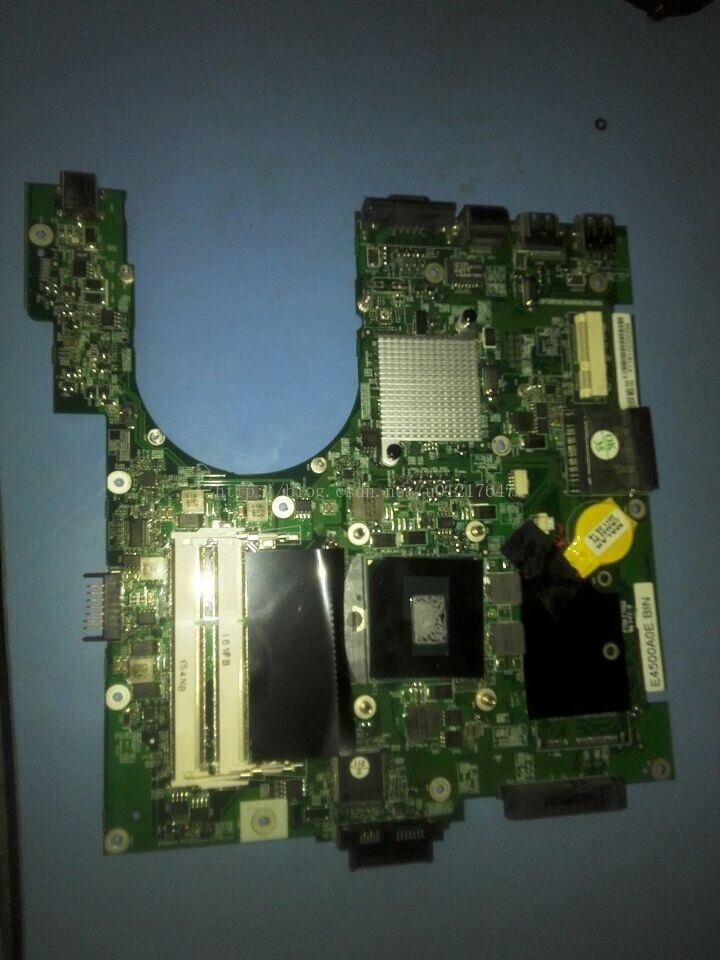

(主板)

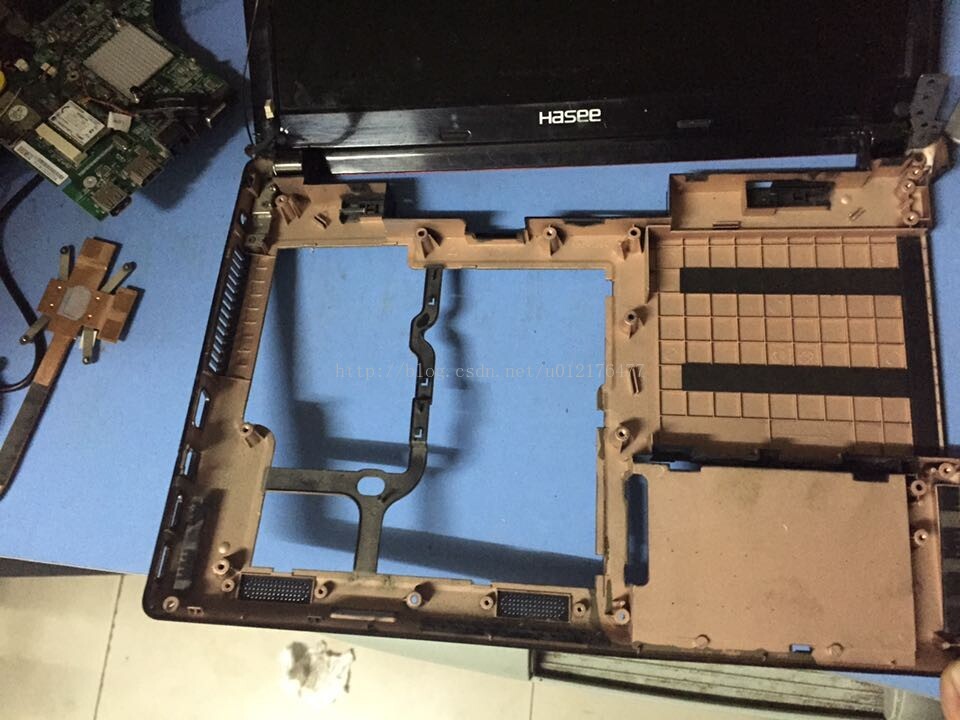

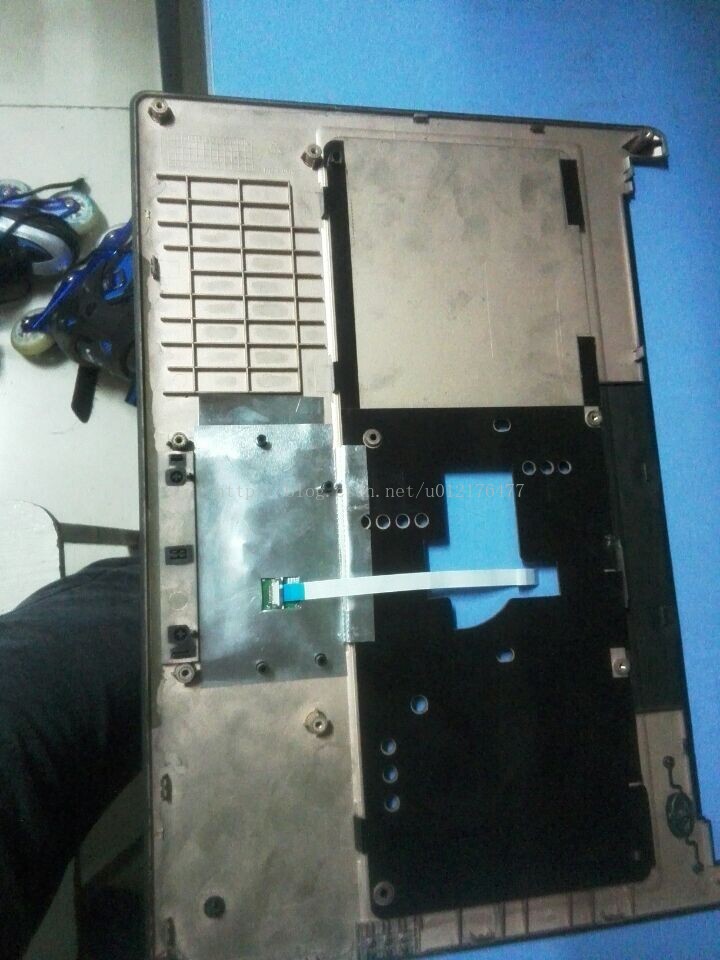

(剩下的外壳)
(注意:上图已经将音箱拆除)
继续将最后的音箱拆除
(注意:图片丢失)

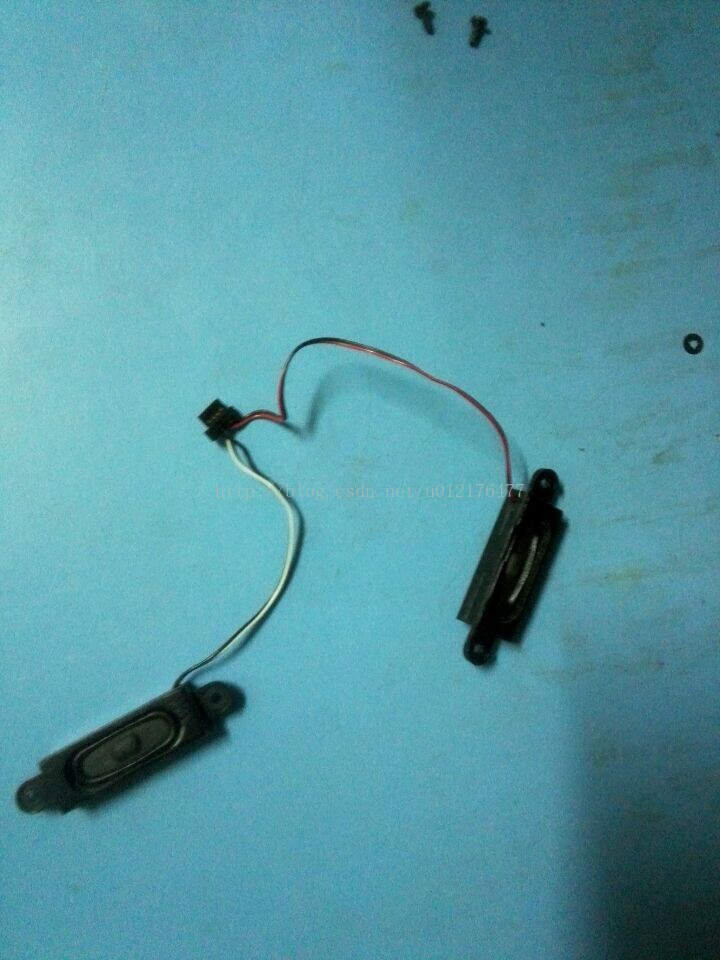

(拆除下来的音箱)

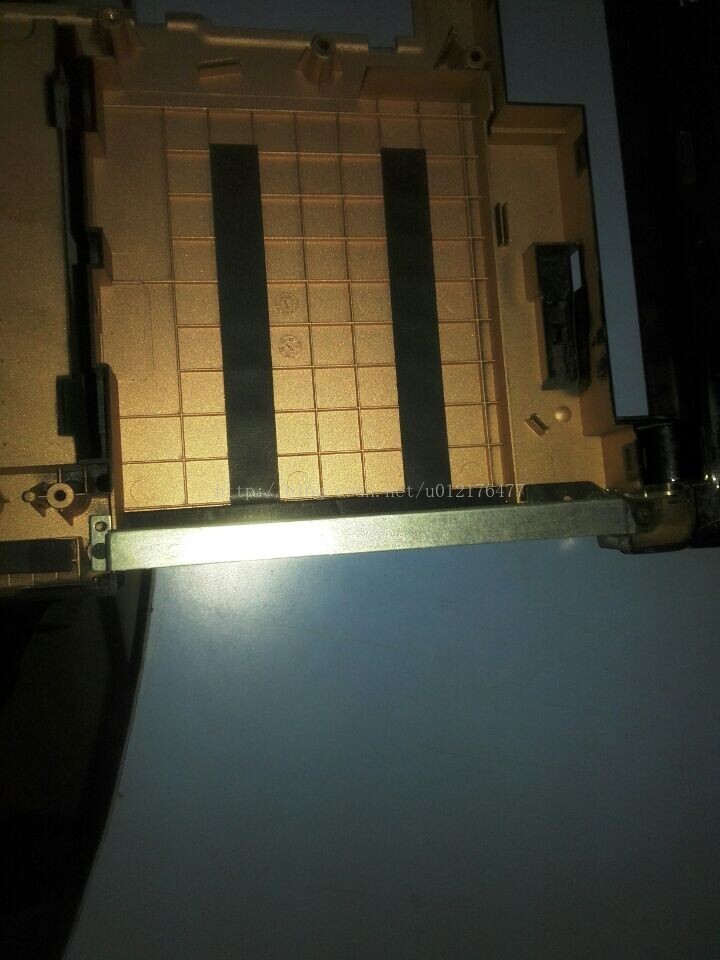

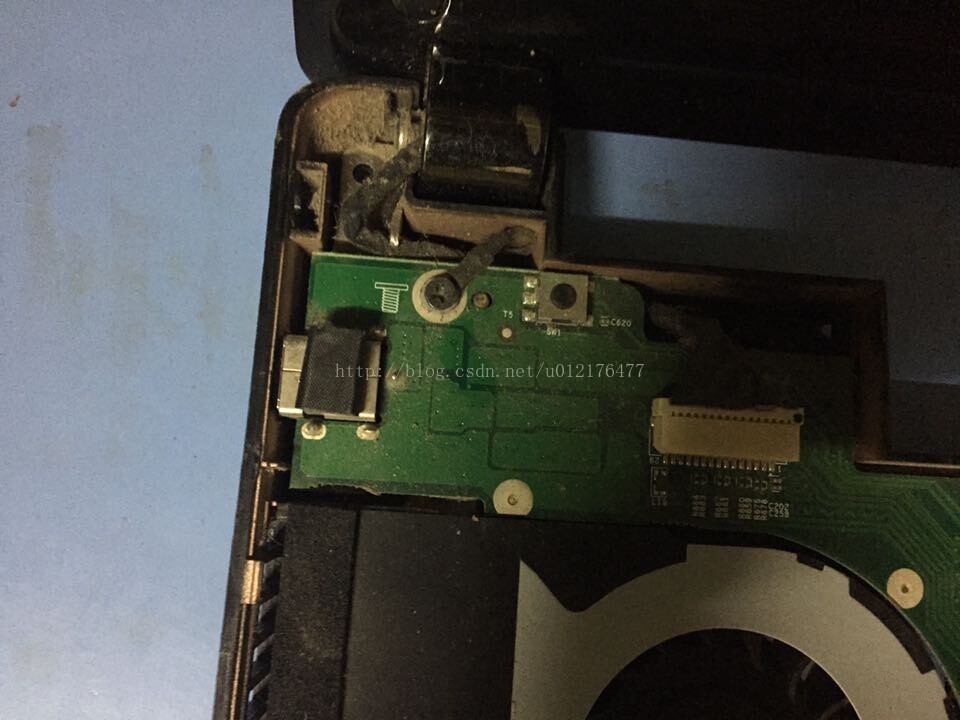

拆除右侧的支架
(支架)

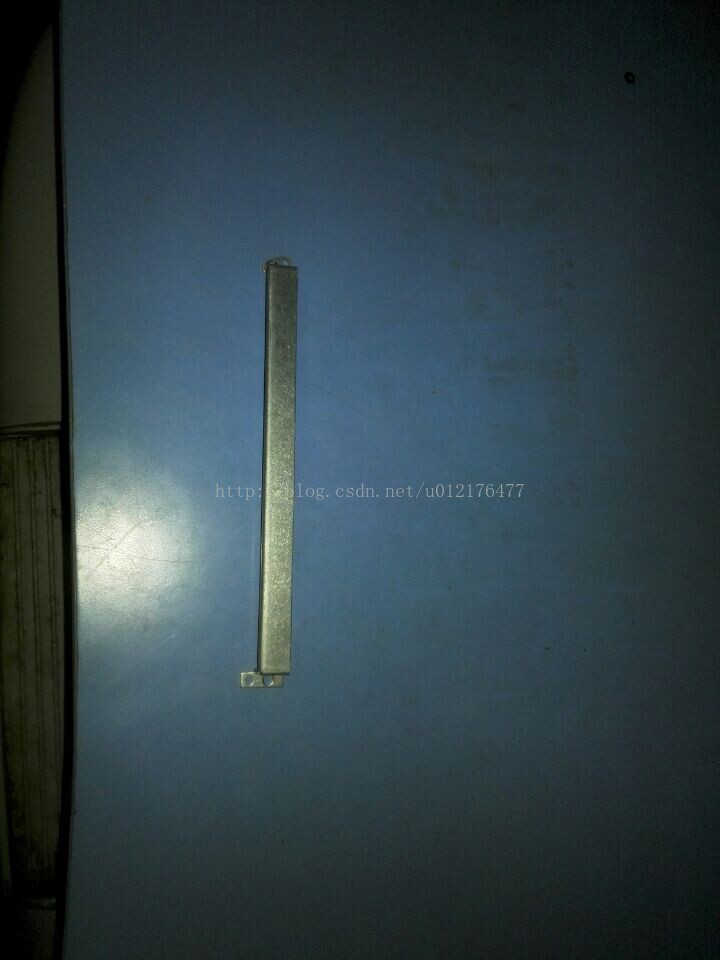

(拆除后的支架)
最后,只剩下显示器与外壳之间的旋转轴
(外壳与显示器)
将用于固定的螺丝拧开后,显示器与外壳分离

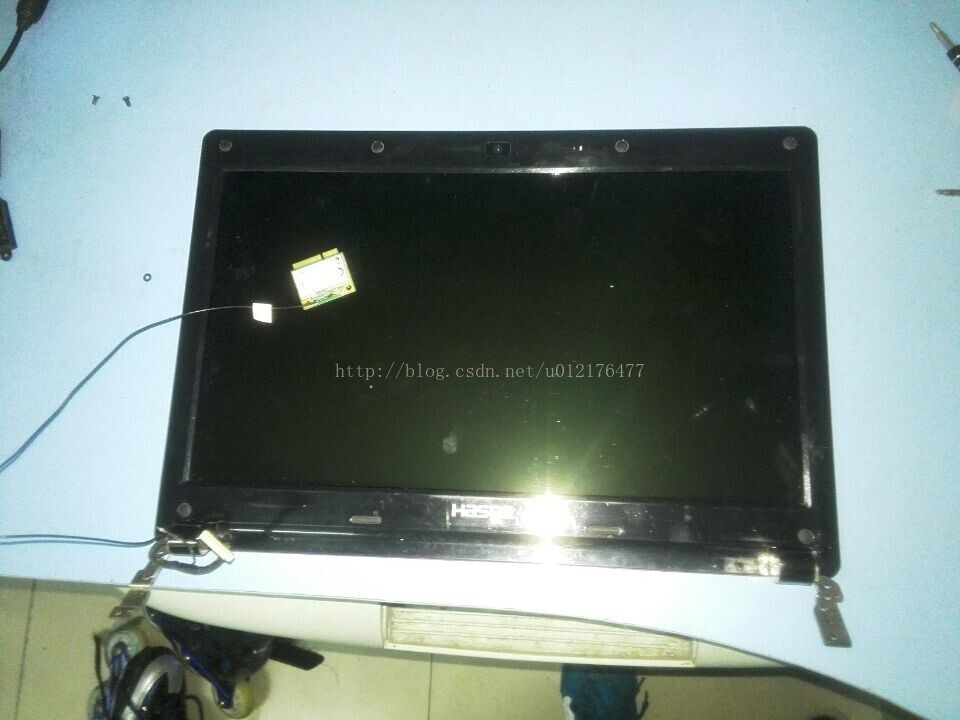

(显示器)
至此,小红被解刨完毕!

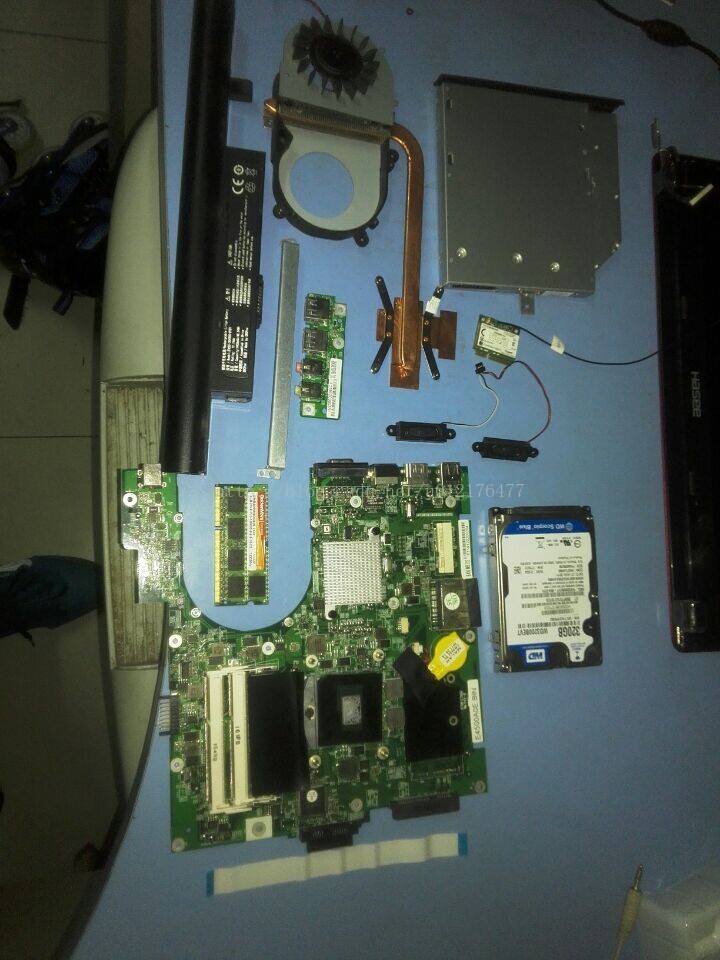

最后,来张全家福!
小豆拆机境界高,行侠济世不带刀!
(螺丝刀也是刀)
