STC89C52单片机学习——第31节: [14-1] LCD1602

写这个文章是用来学习的,记录一下我的学习过程。希望我能一直坚持下去,我只是一个小白,只是想好好学习,我知道这会很难，但我还是想去做！

本文写于：2025.03.22

前言

   本次笔记是用来记录我的学习过程,同时把我需要的困难和思考记下来,有助于我的学习，同时也作为一种习惯,可以督促我学习,是一个激励自己的过程,让我们开始51单片机的学习之路。
   欢迎大家给我提意见,能给我的嵌入式之旅提供方向和路线，现在作为小白,我就先学习51单片机了,就跟着B站上的江协科技开始学习了.
   在这里会记录下江协科技51单片机开发板的配套视频教程所作的实验和学习笔记内容，因为我之前有一个开发板,我大概率会用我的板子模仿着来做.让我们一起加油！
   另外为了增强我的学习效果：每次笔记把我不知道或者问题在后面提出来,再下一篇开头作为解答！

开发板说明

   本人采用的是慧净的开发板,因为这个板子是我N年前就买的板子,索性就拿来用了。不再另外购买视频中的普中开发板了。
   原理图如下

视频中的都用这个开发板来实现,如果有资源就利用起来。
仔细看了看：开发板的晶振为：11.0592Mhz;12Mhz晶振是用来给CH340G芯片外置晶振；

下图是实物图

引用

51单片机入门教程-2020版 程序全程纯手打 从零开始入门
还参考了下图中的书籍:
手把手教你学51单片机（C语言版）

STC89C52手册

解答和科普

一、LCD1602介绍和应用

LCD1602自带扫描和驱动的模块，比较完整的模块。自带扫描芯片的不会像数码管那样的闪烁。

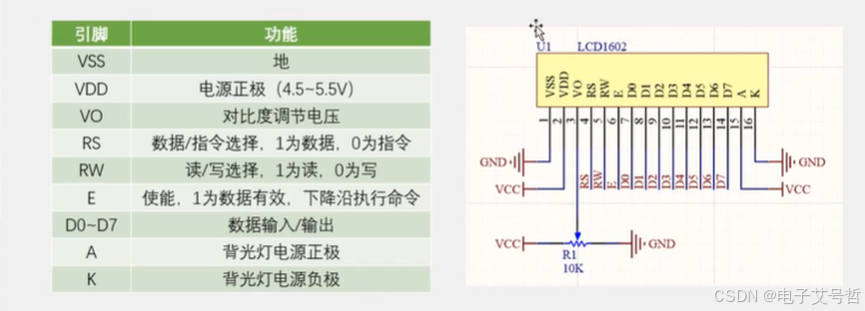

并行传送，E决定什么时候开始。最好接在一组上，高位对高位。

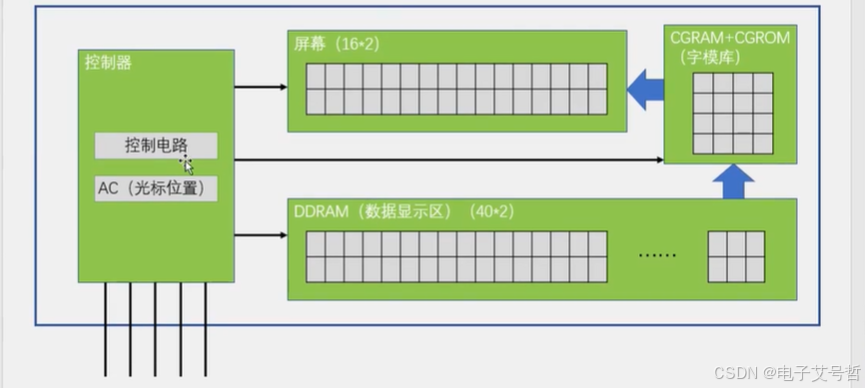

字模库（可写的+固定的）相当于断码表，数据显示区（DDRAM），索引相当于，找到字库，然后显示数据，只有前16列映射，其他的不映射可以进行移动屏幕，可以实现流动字幕。
AC的位置也是由指令控制，AC和地址计数器是一样的，也可以自动增加，可以设置光标在某个存储器的位置，然后写数据，这个光标会自动加1.也是由指令控制位置。

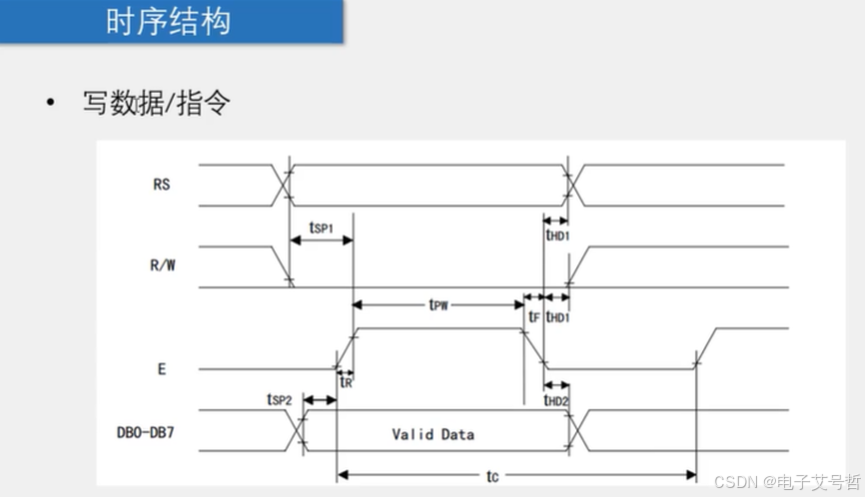

写数据：RS数据置高电平，指令置低电平，R/W置低电平，把一个字节的数据放到数据线上，然后把E置高电平一段时间，进入低电平。

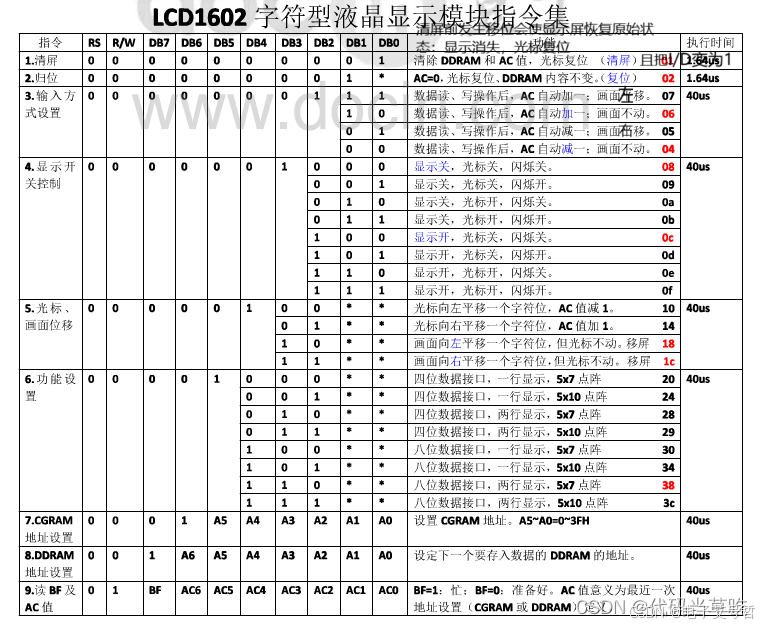

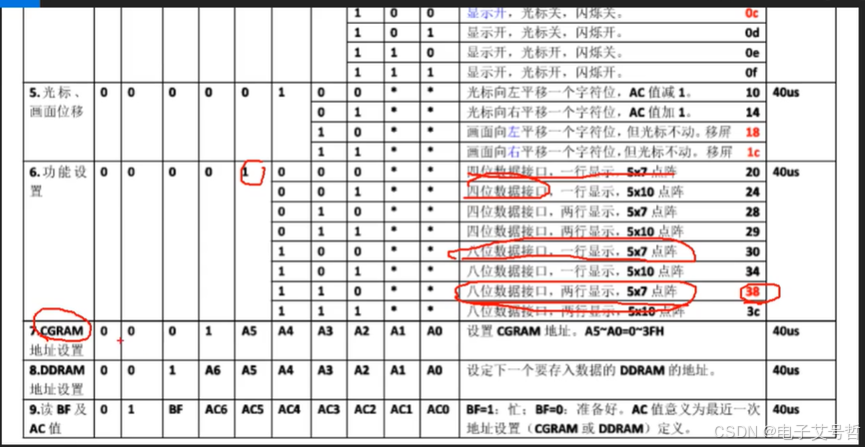

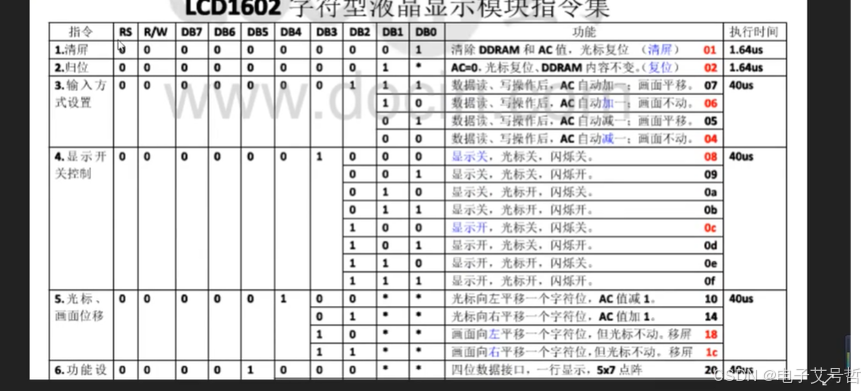

因为地址设置的指令最高位为1。

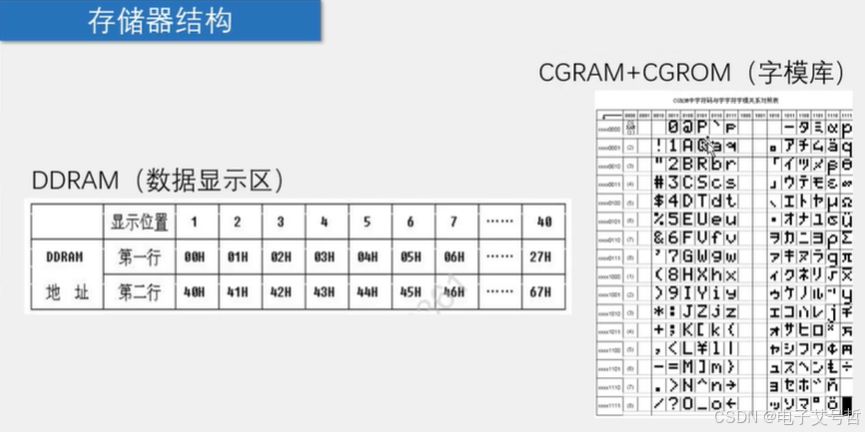

随意第二行的第一个地址为1100 0000 ,所以AC=40H.

总结

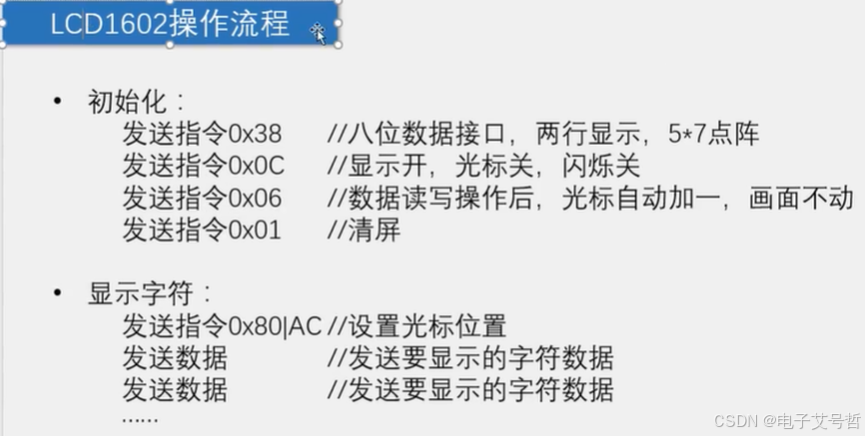

本节课主要简单介绍了LCD1602，主要是它的时序，和如何工作的。
