（1）测量距离：dist

输入dist后，按顺序点击想测量的两个点，显示两个点之间的距离。

（2）根据一条已存在的线段画平行线：o（offset）

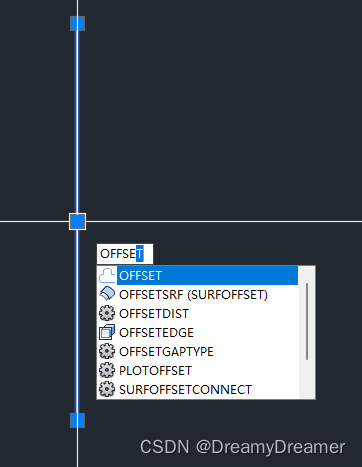

首先选中一条直线，再输入o，选择鼠标旁边自动弹出的列表中的offset，马上输入两个平行线间的距离，后点击回车确定距离。

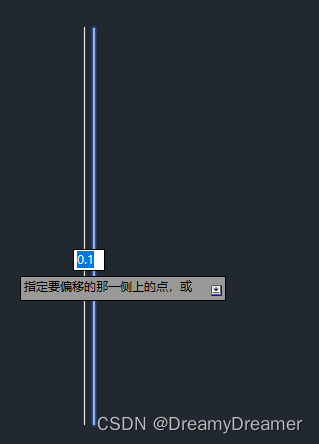

因为距离确定了，这时只需要确定另外一条线的位置是在这条线的哪一侧就可以了，将鼠标移动到想要的那一侧，发现已经显示了平行线，点击即可将其画出。

（3）根据长宽画矩形：rec（rectangular）

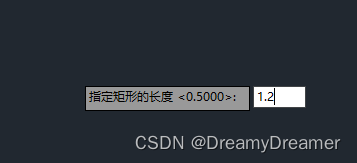

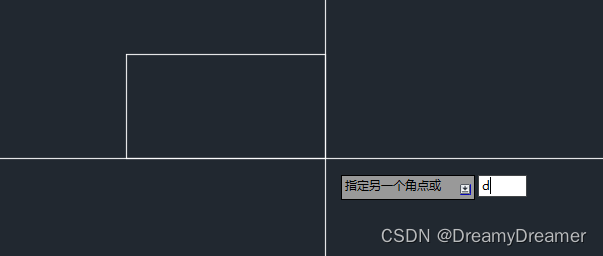

首先输入rec，选中第一个画矩形，选择一个点作为矩形的一个点，之后输入d，再输入长度（x方向尺寸）和宽度（y方向尺寸），现在矩形的形状确定了，再选择矩形延伸的方向（左上、左下、右上和右下）即可。

（4）交叉修剪：tr（trim）

tr指令用于将交叉的线以交叉点分成多条线段，并且选择删除某些不需要的线段。
首先选择两条交叉的线，输入tr，回车。即可选择删除这些线段。

（5）移动：move

我们用move指令通常有两种方式，一种是让一个图形的某个点和另外一个图形的某个点重合，另一种是让一个图形沿着一个确定的矢量移动。
1）让一个图形的某个点和另外一个图形的某个点重合
选中需要被移动的图形，输入move，选择这个图形上的某个点，再移动到想重合的那个点即可。
2）让一个图形沿着一个确定的矢量移动

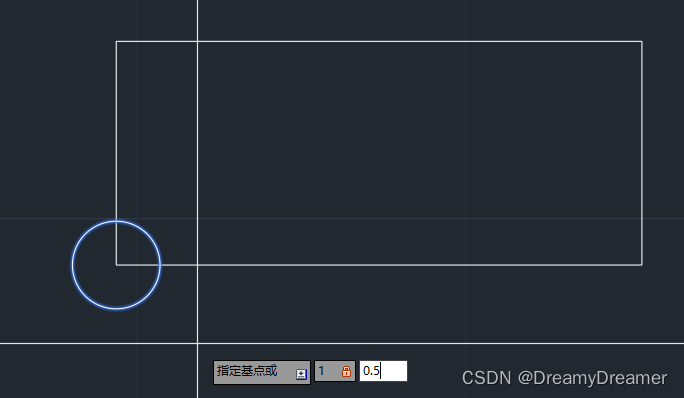

选中需要被移动的图形，输入move，之后随便选一个点，之后输入x,y（如1，0.5，下图是输入了1和逗号之后的图像，可见输入逗号后自动隔开了x方向和y方向的值），最后回车即可。
其中，x是沿着水平右方向移动的距离，y是沿着垂直上方向移动的距离。x和y可以是负数。
