系统结构图：最大扇入、扇出数，深度和宽度的区别

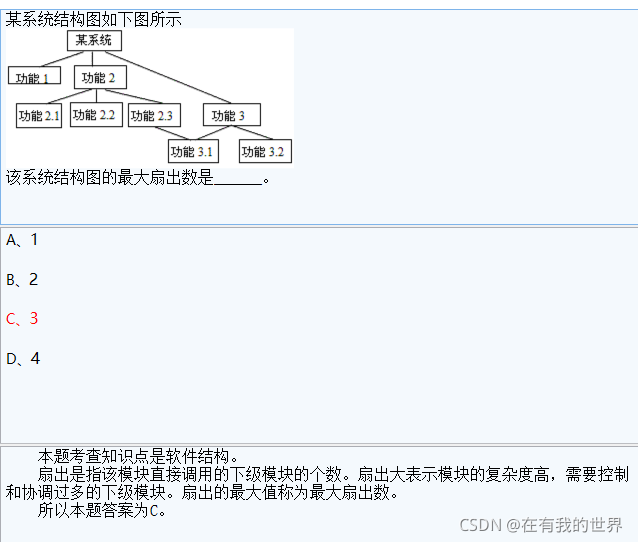

1、最大扇入扇出数

最大扇出数，即模块直接调用的下层模块数目，可以看一个模块向下辐射出去的第一层的模块数。
同理，最大扇入数，即模块被直接调用的上层模块最大数目，可以看一个模块向上辐射出去的第一层的模块数。

---

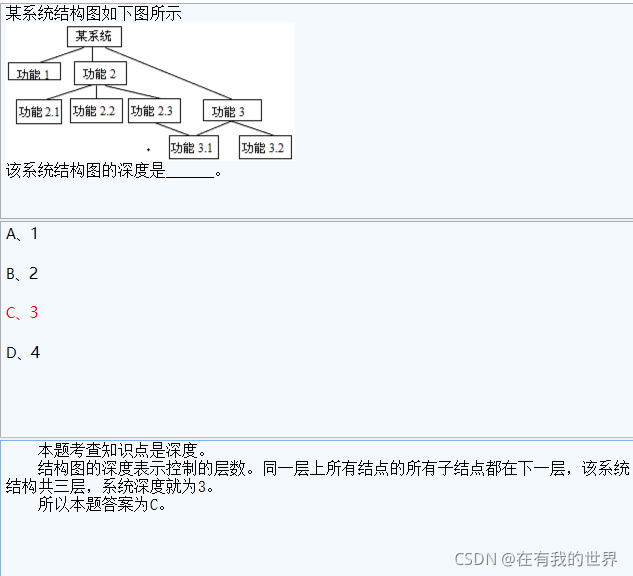

2、深度

可以按文件夹的的层级目录结构来对照理解，按照层级来看，
本道题中
第一层：某系统
第二层：功能1，功能2，功能3
第三层：功能2.1，功能2.2，功能2.3，功能3.1，功能3.2
（注意：这里功能3.1和功能3.2其实是同一个层级的，类比文件目录结构不难看出），深度即为这里分析的层数，所以这题的深度为3。

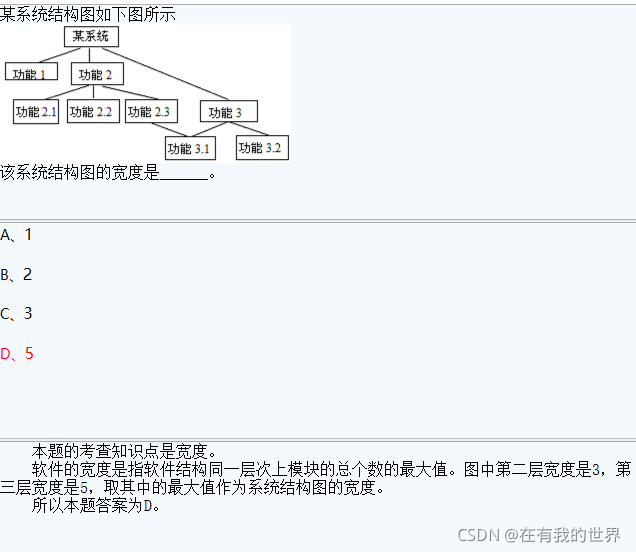

3、宽度

有了第二题的理解，这题就挺容易了，要注意功能3.1和功能3.2是属于同一层的。
第一层：某系统
第二层：功能1，功能2，功能3
第三层：功能2.1，功能2.2，功能2.3，功能3.1，功能3.2

第三层的模块总数显然最大，为5，
所以按照定义宽度：指的是软件结构统一层上模块总数的最大值，
故本道题的宽度为5。
