论文 多个对比方法得到的实验结果图
对每个结果图进行同一位置局部放大
使用Matlab实现批量结果图的交互局部内容放大

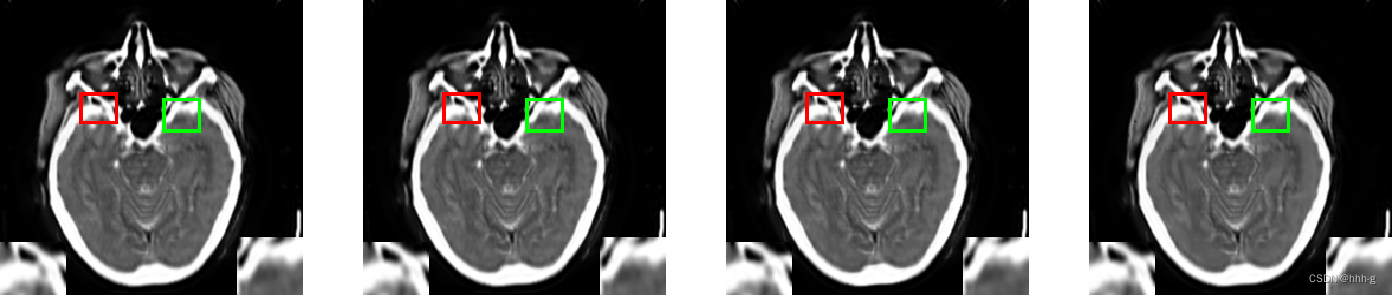

实验效果:
代码实现:main.m
%%
% 该文件主要是用于在源图像中选择两块区域进行放大显示
%%
clear all;
clc;
source_dir = 'F:\Desktop\毕业论文\tool\draw_enlarge\image_test'; % 存放待放大图像的文件夹
names = {'1.tif', '2.tif', '3.tif', '4.tif'}; %% 文件夹下所有图像的名称
results_dir = '.\MSRS'; % 存放highlight结果的文件夹
if ~exist(results_dir,'dir')
mkdir(results_dir)
end
[m, n] = size(names);
for i = 1 : n
img_name = fullfile(source_dir, cell2mat(names(i))); % 构造图像的路经
save_name = fullfile(results_dir, cell2mat(names(i))); %构造保存图像的路径
I3 = im2double(imread(img_name)); % 读取图像
imshow(I3)
if size(I3, 3)<3 %% 如果是灰度图像则转换为3通道图像
I3 = cat(3, I3, I3, I3);
end
%% 第一个待放大的区域选择
if i == 1 %% 如果是第一幅图片,则应该在这个图像上画框,然后获取框的坐标信息
% rect1四元素 得到了[x y width height]裁剪框的 左上角的宽 高 框的宽 高
[img0, rect1] = imcrop(I3);
pt1 = floor([rect1(2), rect1(1)]); % y1 x1
pt2 = floor([rect1(4) + rect1(2), rect1(3) + rect1(1)]); % y2 x2
end
color1 = [255.0 0 0];
imMod = localExpandRGB(I3, pt1, pt2, 2, 3, 3, color1); % 42
imshow(imMod)
%% 第一个待放大的区域选择
if i ==1
[img0, rect2] = imcrop(imMod);
pt2_1 = floor([rect2(2), rect2(1)]);
pt2_2 = floor([rect2(4) + rect2(2), rect2(3) + rect2(1)]);
end
color2 = [0 255.0 0];
imMod2 = localExpandRGB(imMod, pt2_1, pt2_2, 2, 3, 4, color2); % 42
imshow(imMod2)
disp(save_name)
imwrite(imMod2 ,save_name); %保存结果
end
localExpandRGB.m
function imMod = localExpandRGB(src,topLeft,lowerRight,expandTime,w,framedim,color)
%%%局部放大画中画小程序
%src 原始图像,可以为灰度图,可为彩色图
%topLeft 区域的左上角坐标,[y1, x1]
%lowerRight 区域的右下点坐标,[y2, x2]
%%坐标可通过在Matlab的figure中进行查看,注意需要调换横纵坐标顺序
%%如,假设图像尺寸M*N,则左下角点坐标为(M,1),而Matlab的figure显示为(1,M)
%expandTime 放大倍数
%w 框线的宽度
%framedim 画中画位置的选择参数
% 1---左上方
% 2---右上方
% 3---左下方
% 4---右下方
%输出图像
% imMod 画好了的图像
%----------------------------------------------------------------------
% 检查输入参数
if nargin < 7
color = [255 255 0]; % 不设置框的颜色时,默认为黄色
end
if nargin < 6
framedim = 1; % 画中画位置,默认为1左上方
end
if nargin < 5
lineSize = 1; % 不设置框的粗细时,默认为1
end
if nargin < 4
expandTime = 1; % 不设置放大倍数时,默认为1
end
if nargin < 3
disp('输入参数不够 !!!'); % 前三个参数必须给出
return;
end
% 获取输入图像的尺寸
[yA, xA, z] = size(src); % 高度y 宽度x 维数 z
%判断框的边界问题
y1 = topLeft(1);
x1 = topLeft(2);
y2 = lowerRight(1);
x2 = lowerRight(2);
if x1>xA || ...
y1>yA||...
x2>xA||...
y2>yA
disp('画的框超过图像 !!!');
return;
end
% 计算框内图像放大后的尺寸
width = (x2 - x1) * expandTime;
hight = (y2 - y1) * expandTime;
% 确保放大倍数后的内容不超过图像尺寸
w1 = min(width, xA - 2 * w);
h1 = min(hight, yA - 2 * w);
% str = strcat('w1:', num2str(w1), ',h1:', num2str(h1));
% disp(str);
%如果是单通道的灰度图,转成3通道的图像
if 1==z
imMod(:, : ,1) = src;
imMod(:, : ,2) = src;
imMod(:, : ,3) = src;
else
imMod = src;
end
% 根据 framedim 参数确定画中画的位置
% framedRegion 中四个参数是 左上角 y x 右下角 y x
switch framedim
case 1 % 左上方
framedRegion = [1, 1, h1, w1];
case 2 % 右上方
framedRegion = [1, xA - w1 + 1, h1, xA];
case 3 % 左下方
framedRegion = [yA - h1 + 1, 1, yA, w1]; % h1-1, w1 - 1
case 4 % 右下方
framedRegion = [yA - h1 + 1, xA - w1 + 1, yA, xA]; %
otherwise
disp('无效的 framedim 参数');
return;
end
% 放大子图像
expandedRegion = imresize(imMod(y1:y2, x1:x2, :), [h1, w1]);
% disp(size(expandedRegion));
% 在放大后的区域上绘制放大的图像
imMod(framedRegion(1):framedRegion(3), framedRegion(2):framedRegion(4), :) = expandedRegion;
%画框图
for c = 1 : 3 %3个通道,r,g,b分别画
for dl = 1 : w %线的宽度,线条是向外面扩展的
d = dl - 1;
imMod( y1-d , (x1-d):(x2+d) , c ) = color(c); %上方线条
imMod( y2+d , (x1-d):(x2+d) , c ) = color(c); %下方线条
imMod( (y1-d):(y2+d) , x1-d , c ) = color(c); %左方线条
imMod( (y1-d):(y2+d) , x2+d , c ) = color(c); %左方线条
end
end
end
参考:https://blog.csdn.net/fovever_/article/details/129178895
但是他的要钱😭😭😭
我就自己写的,所以可能会存在一些问题。
如果帮到你了 给我点个赞吧!!
