OSPF协议特性之认证、汇总、默认路由、完全末节区域

OSPF协议特性之认证、汇总、默认路由、完全末节区域

一、stub完全末节区域

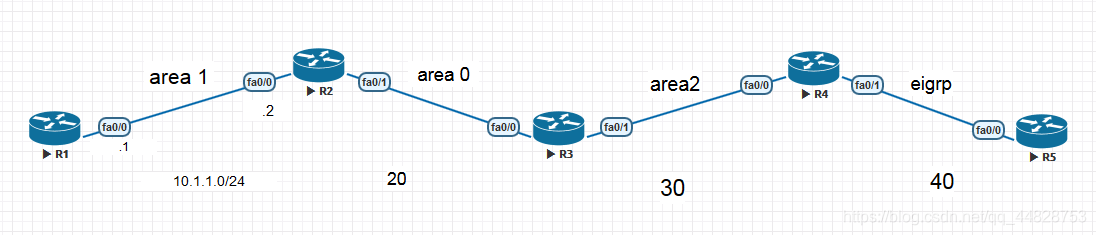

1、释义：末节区域是指ospf协议区域中，最末端的区域。如图中R1和R2之间的area1。其中协议规定规定area0不能配置为末节区域。
因为实际生产环境中R1与外界通讯时，只会通过R2。因此R1只需要一条默认路由指向R2即可，不需要其他冗余的路由条目。我们可以通过将area1配置为完全末节区域的方法，来实现。

2、配置：末节区域area1中的R1和R2都要进行配置。（即末节区域中所有的路由器都要配置末节区域）

（1）按照图中所需各路由器之间先运行ospf或eigrp协议

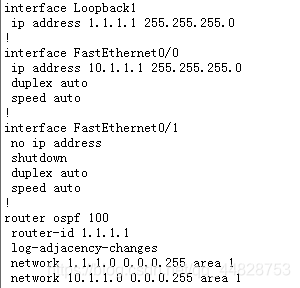

R1配置，（R2和R3与R1类似，修改一下IP和区域即可）

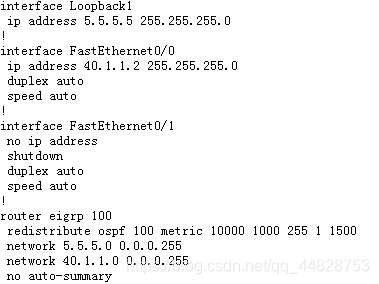

R4配置 R4需要将外部eigrp路由引入的ospf中

再将ospf协议引入到eigrp中

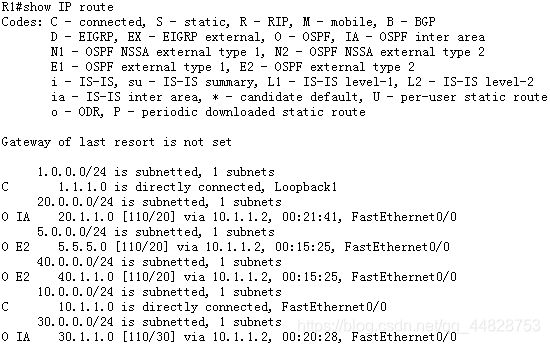

（2）此时正常情况下，我们查看R1路由表，会有所有的路由条目。其中O IA表示ospf区域间路由，O E2表示区域外路由。

2、下面我们将area1配置为末节区域，来优化R1路由表。

（1）R1配置

R2配置（R2为ABR区域边界路由器）

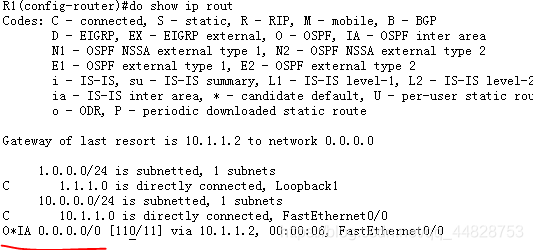

（2）此时我们查看R1路由表，会发现，产生一条默认路由O*IA指向R2，其他冗余路由消失。此方法可以减少路由表的查询时间，增加数据转发速度。

二、认证

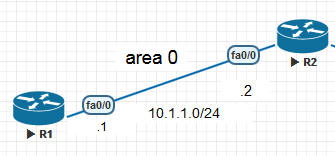

（我们截取上面topo的一部分来进行演示）

1、明文认证

R1配置 进入到与R2相连接的接口下 authentication-key 后面接上你想要设置的密码

然后在接口下键入下图命令，此时ospf明文认证开启。

R2配置与R1同理

2、密文认证

R1配置 接口下配置 其中huawei可以修改为其他密码。

然后配置下图命令，此时ospf密文认证开启。

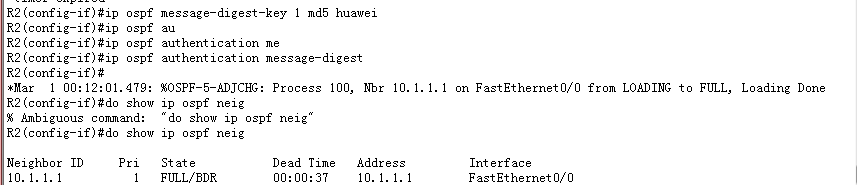

R2配置与R1配置同理 配置完成后 邻接关系重新建立

三、 ospf默认路由

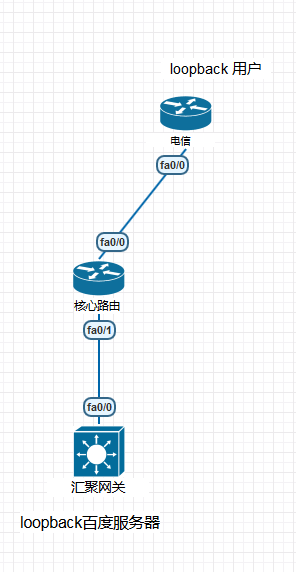

拓扑 模拟用户访问百度服务器，配置当服务器回包给用户时默认走核心路由。

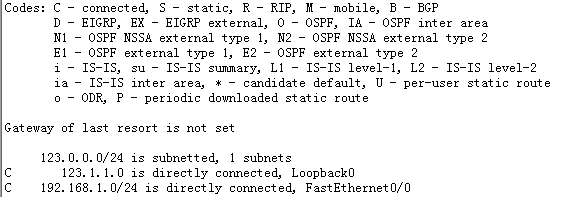

1、首先核心和汇聚设备之间运行ospf，配置在这里不再详述。 此时我们查看汇聚网关的路由表，没有ospf默认路由的出现。

2、现在我们可以对核心路由进行配置，下发一条ospf默认路由到汇聚网关。

核心路由配置如下：ospf路由接口下配置

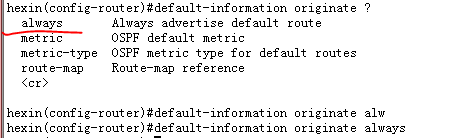

我们要注意originate后面的always参数。
（1）当加always时参数，任何状态下都会下发默认路由给汇聚网关。（此种方式容易产生路由黑洞）
（2）当不加always参数时，只有在核心出口存在静态默认路由指向电信时，才会下发默认路由到汇聚网关。

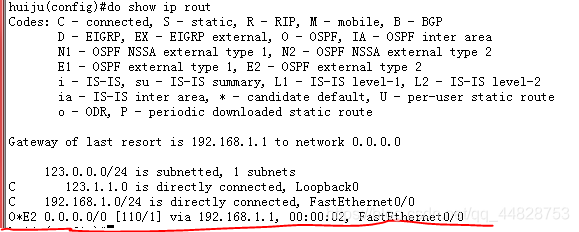

3、此时我们在汇聚网关上查看路由表，会发现出现了一条ospf默认路由。

四、 ospf路由汇总

拓扑 R1 R2 R3之间运行ospf，R3 R4之间运行eigrp。将eigrp引入到ospf。 配置不再详述。

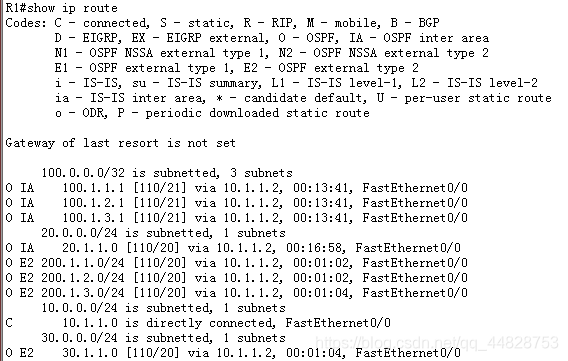

此时我们查看R1上的路由表，会显示所有路由条目，无用的路由条目过多，会影响数据转发速率。

1、我们在ABR（区域边界路由器）上，进行配置。此拓扑中ABR为R2。 来优化路由表。

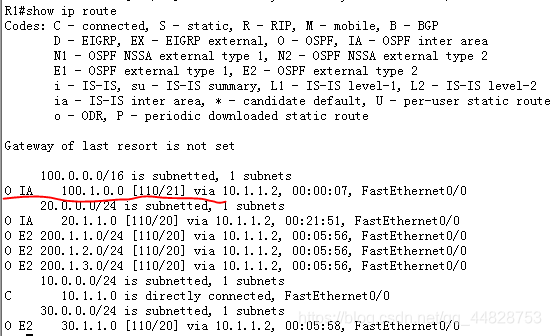

我们查看R1路由表，发现之前100.1.x.x的条目，汇总成一条100.1.0.0。

2、我们在ASBR（自治系统边界路由）上继续配置。此拓扑图中R3为ASBR。 继续优化路由表。

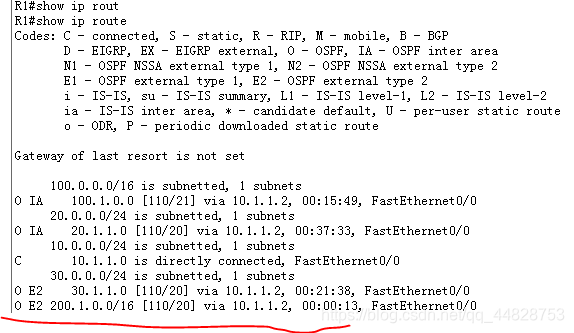

我们再查看R1路由表，发现之前20.1.x.x的条目，汇总成一条200.1.0.0。
