简单介绍2.4G芯片Si24R1的几种工作模式和功耗电流

---

一、 前言

2.4Ghz的优势

1.无线传输：2.4GHz无线通信通过无线电波进行数据传输，不需要物理连接线，提供了更大的灵活性和便利性。相比较于串口需要有物理连接线，无线通信可以克服距离和布线限制。

2.大范围覆盖：2.4GHz频段在室内和室外都能提供相对较远的传输距离，使得设备之间可以实现广泛的通信覆盖。

3.多设备连接：2.4GHz无线通信技术可以支持多个设备同时连接和通信，这对于无线传感器网络、智能家居、工业自动化等应用非常重要。

4.低功耗选项：2.4GHz无线通信技术针对低功耗应用提供了一些优化方案，在电池供电设备和对功耗要求较高的应用中具有优势。

5.应用广泛：2.4GHz无线通信技术在众多领域得到了广泛应用，包括物联网、远程控制、传感器数据采集、智能家居、工业自动化等。

---

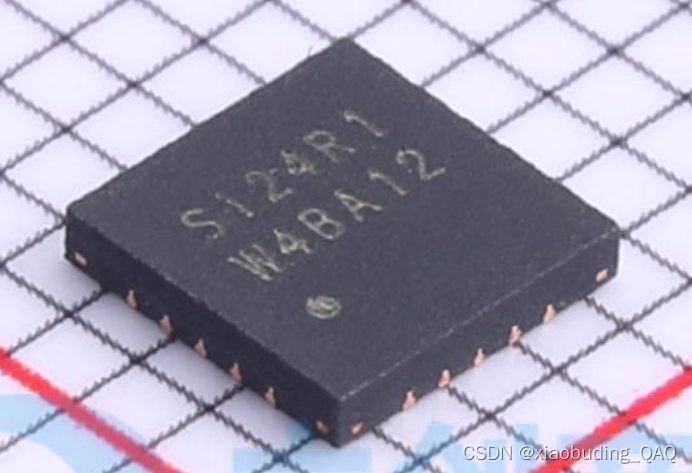

二、Si24R1是什么？

Si24R1是一款2.4GHz的低功耗无线收发器模块，基于Nordic Semiconductor的nRF24L01+芯片。该模块具有良好的性能和稳定的数据传输能力，常被用于无线通信领域。

Si24R1模块可以通过SPI接口与主控芯片（如单片机）进行通信，实现无线数据传输。它具有较远的传输距离、多通道选择、多种工作模式等特点，适用于各种无线控制、监测、数据采集等场景。

如果您需要在嵌入式系统中实现无线通信功能，Si24R1模块可以作为一个可靠的选择。

三、应用

1.硬件

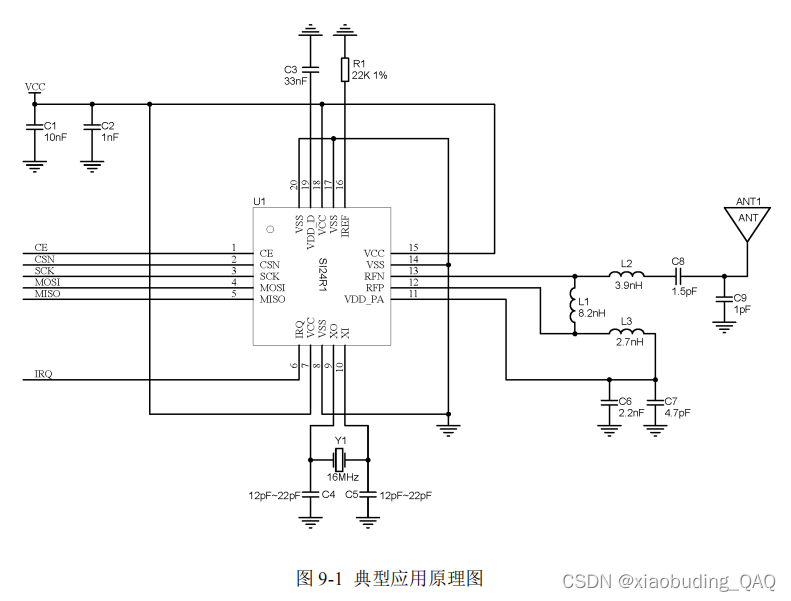

1.连接图（如下图所示）：SPI接口

2.软件

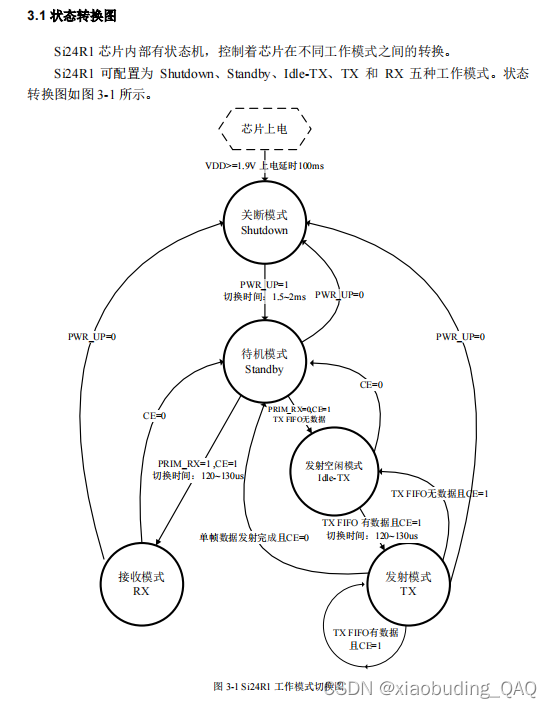

2.1 各个工作模式介绍

2.1.1 关断模式

1.关断模式：不再接收或发送数据，是功耗最低的模式，低至0.7uA。可以通过SPI接口唤醒并切换到待机模式。

代码如下（示例）：

/********************************************************
函数功能：关断模式
入口参数：void
返回  值：void
*********************************************************/
void ST24R1Shotoff(void)
{
	IO_CE_LOW();
	SI24R1_Write_Reg(WRITE_REG + CONFIG, 0x0c); // 关断模式
}

2.1.2 待机模式

2.待机模式：时钟处于工作，也不再接收或发送数据，功耗较低，大概在15uA。可以通过拉高CE引脚进入发送空闲模式或接收模式。

代码如下（示例）：

/********************************************************
函数功能：将CE引脚拉低，使SI24R1进入待机模式
入口参数：void
返回  值：void
*********************************************************/
void ST24R1EnterStandby(void)
{
	IO_CE_LOW();
}

/********************************************************
函数功能：将CE引脚拉高，使SI24R1退出待机模式
入口参数：void
返回  值：void
*********************************************************/
void ST24R1ExitStandby(void)
{
	IO_CE_HIGH();
}

2.1.3 发送模式

3.发送模式：模块被配置为发送数据的设备。它使用无线电信道将数据传输给一个或多个接收设备，发射电流为12mA。

代码如下（示例）：

/********************************************************
函数功能：SI24R1发送模式
入口参数：void
返回  值：void
*********************************************************/
void SI24R1_TX_Mode(void)
{
	IO_CE_LOW();
	SI24R1_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH);		  // 写入发送地址
	SI24R1_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH);		  // 为了应答接收设备，接收通道0地址和发送地址相同
	SI24R1_Write_Reg(WRITE_REG + EN_AA, 0x01);								  // 使能接收通道0自动应答
	SI24R1_Write_Reg(WRITE_REG + EN_RXADDR, 0x01);							  // 使能接收通道0
	SI24R1_Write_Reg(WRITE_REG + SETUP_RETR, 0x0A);							  // 自动重发延时等待250us+86us，自动重发30次
	SI24R1_Write_Reg(WRITE_REG + RF_CH, DEFAULT_FREQUENCY);					  // 选择射频通道0x40
	SI24R1_Write_Reg(WRITE_REG + RF_SETUP, TX_TRANSMIT_POWER | RF_DATA_RATE); // 数据传输率2Mbps，发射功率7dBm
	SI24R1_Write_Reg(WRITE_REG + CONFIG, 0x0e);								  // CRC使能，16位CRC校验，上电，发送模式
	SI24R1_Write_Reg(WRITE_REG + STATUS, 0xff);								  // 清除所有的中断标志位
	SI24R1_Write_Reg(FLUSH_TX, 0xff);										  // 清除TX FIFO寄存器
	IO_CE_HIGH();
}

2.1.4 接收模式

4.接收模式：模块被配置为接收数据的设备。它通过无线电信道接收来自发送设备的数据，接收电流为15mA。

代码如下（示例）：

/********************************************************
函数功能：SI24R1接收模式
入口参数：void
返回  值：void
*********************************************************/
void SI24R1_RX_Mode(void)
{
	IO_CE_LOW();
	SI24R1_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH);		  // 接收设备接收通道0使用和发送设备相同的发送地址
	SI24R1_Write_Reg(WRITE_REG + EN_AA, 0x01);								  // 使能接收通道0自动应答
	SI24R1_Write_Reg(WRITE_REG + EN_RXADDR, 0x01);							  // 使能接收通道0
	SI24R1_Write_Reg(WRITE_REG + RF_CH, DEFAULT_FREQUENCY);					  // 选择射频通道0x40
	SI24R1_Write_Reg(WRITE_REG + RX_PW_P0, TX_PLOAD_WIDTH);					  // 接收通道0选择和发送通道相同有效数据宽度
	SI24R1_Write_Reg(WRITE_REG + RF_SETUP, TX_TRANSMIT_POWER | RF_DATA_RATE); // 数据传输率2Mbps，发射功率7dBm
	SI24R1_Write_Reg(WRITE_REG + CONFIG, 0x0f);								  // CRC使能，16位CRC校验，上电，接收模式
	SI24R1_Write_Reg(WRITE_REG + STATUS, 0xff);								  // 清除所有的中断标志位
	IO_CE_HIGH();															  // 拉高CE启动接收设备
}

---

四、总结

以上就是今天聊的内容，本文仅仅简单介绍了Si24R1的各种工作模式，而si24R1是怎么发送数据，怎么接收数据的，有兴趣的可以下载附件参考，感谢你的观看，谢谢！
