三极管是如何导电的？看完不懂你来捶我

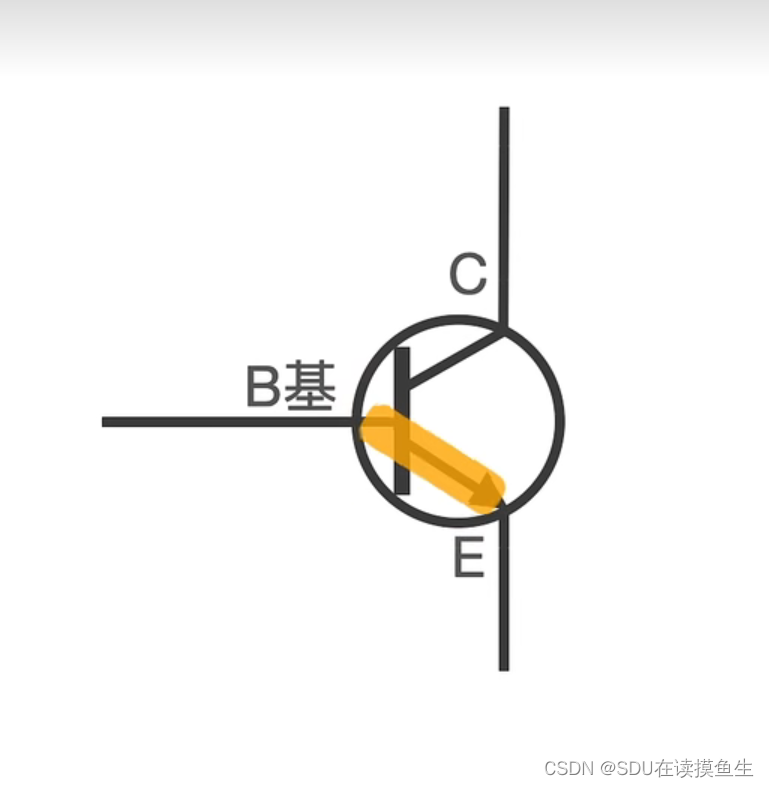

这是三极管的示意图，B级代表基极，C代表集电级，E代表发射级。当基极没有电流时，它是截止的，而当基极有了电流，三极管就导通了。

 接下来我们阐述下，它为什么能实现这样的功能。

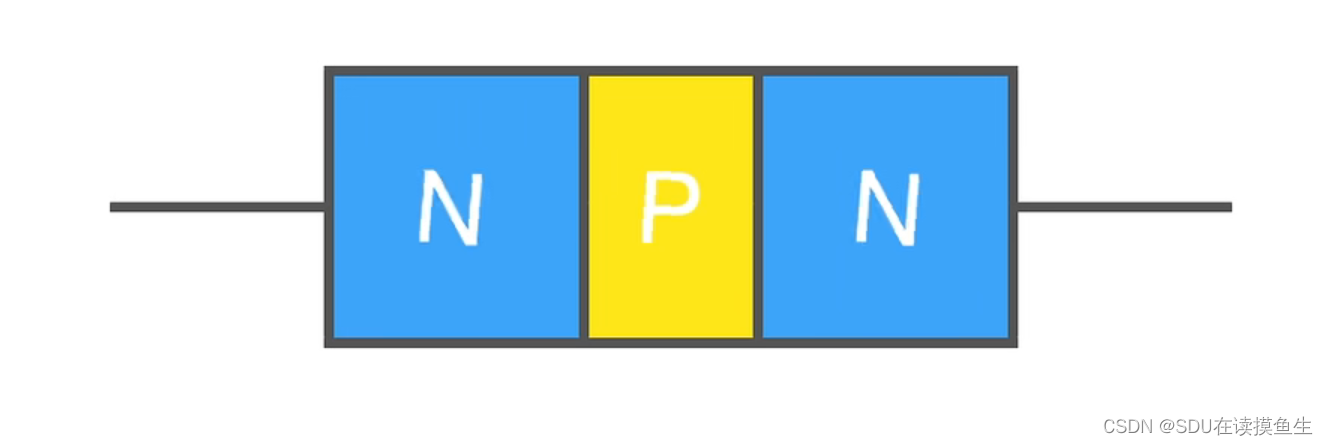

 这是NPN的结构示意图，那么NPN是什么呢？

纯净的硅原子不导电，因为硅原子和硅原子在一起，最外层可以形成稳定的8电子结构。

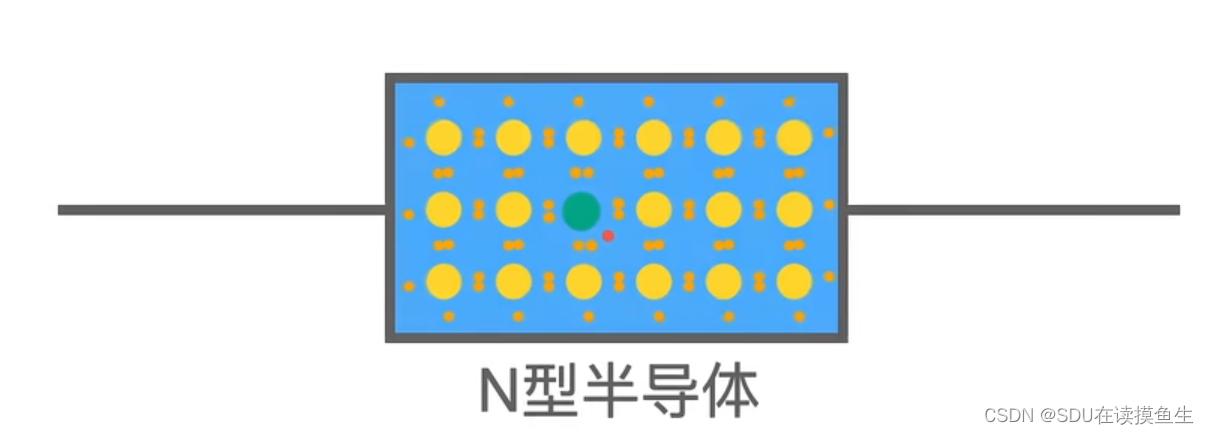

为了让其导电，我们将磷原子掺杂进硅原子中，这时最外层就多出一个电子，这个电子只需获得很少能量就能成为自由电子，因为自由电子带负电，所以称它为N型半导体。N取自于Negative的首字母。

 应用同样的方法，我们把硼原子掺杂进去，这样硼原子就缺少了一个电子，把缺少的这个电子用空穴替代，缺少电子对外显正电，我们称它为P型半导体。

把P型和N型结合在一块，就构成了二极管。给它通上电，就形成了电场。

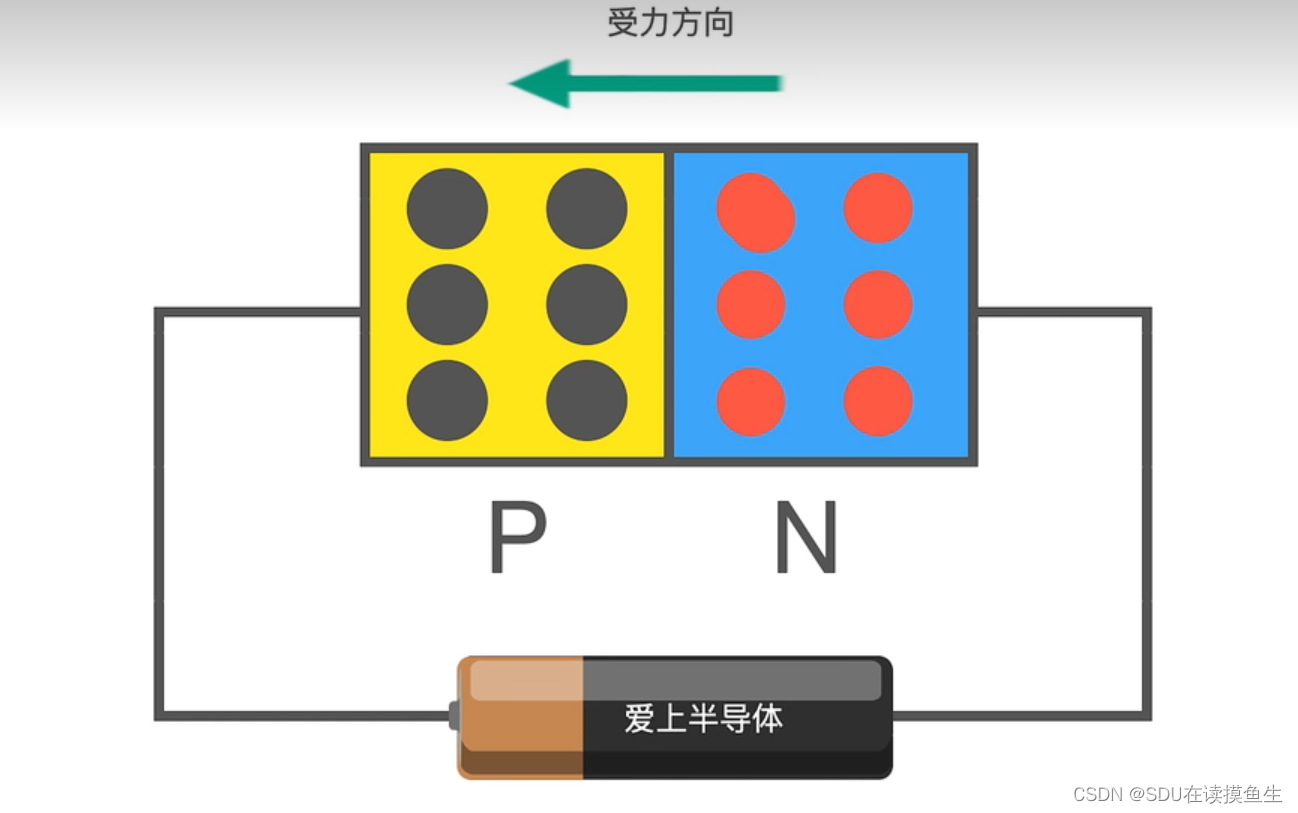

 当P端接正极时，受力方向是这样的，自由电子可以向左运动，形成电流，当N端接正极时，受力方向相反，自由电子不能与空穴复合，此时PN结截止，不能形成电流。这就是二极管的单向导电性。

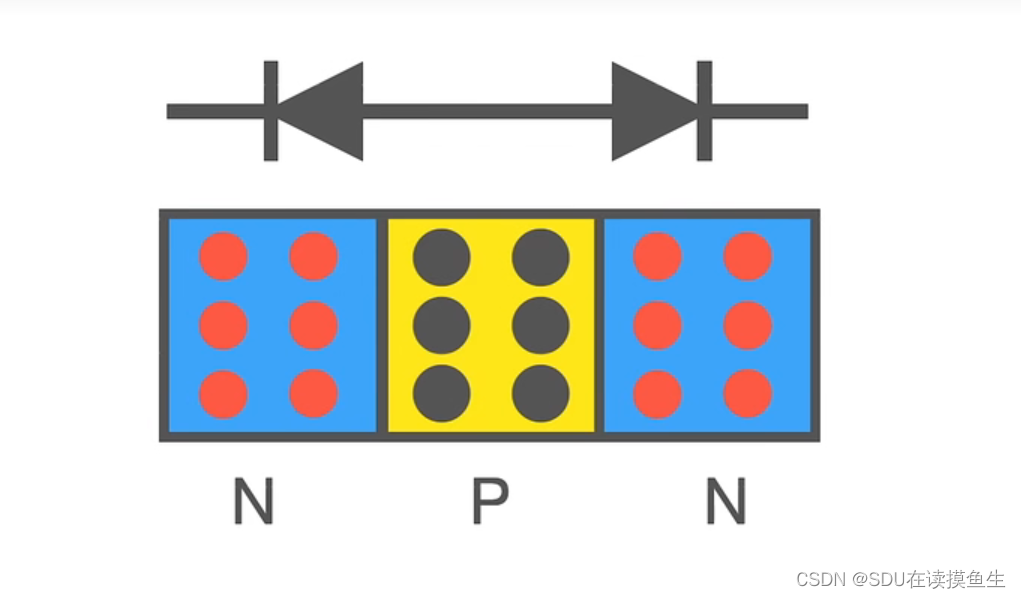

三极管可以想象成一对二极管的P区互相连接， 但掺杂浓度不同。

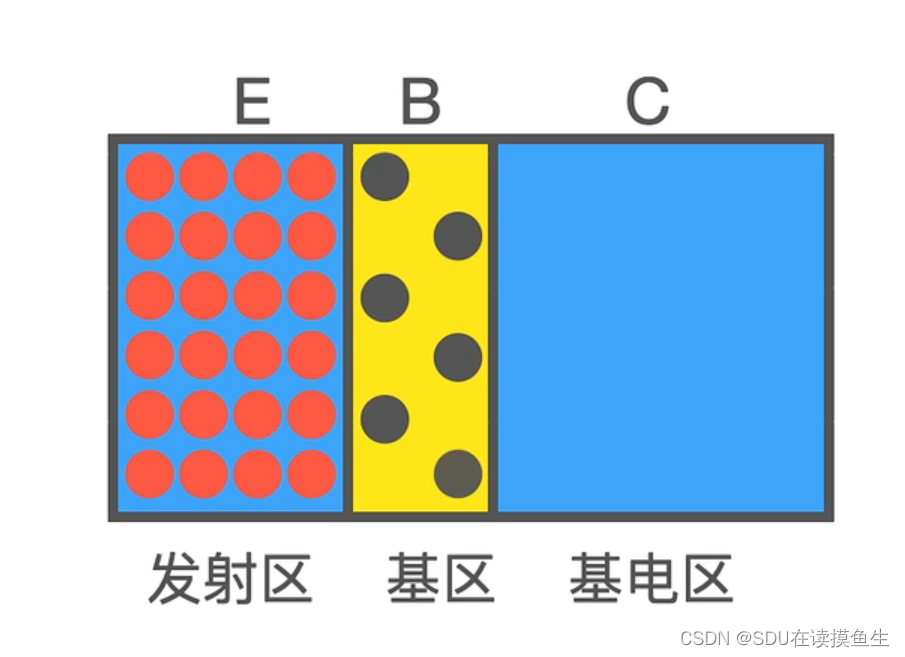

发射区掺杂浓度最高，基区掺杂浓度很低，而且很薄。

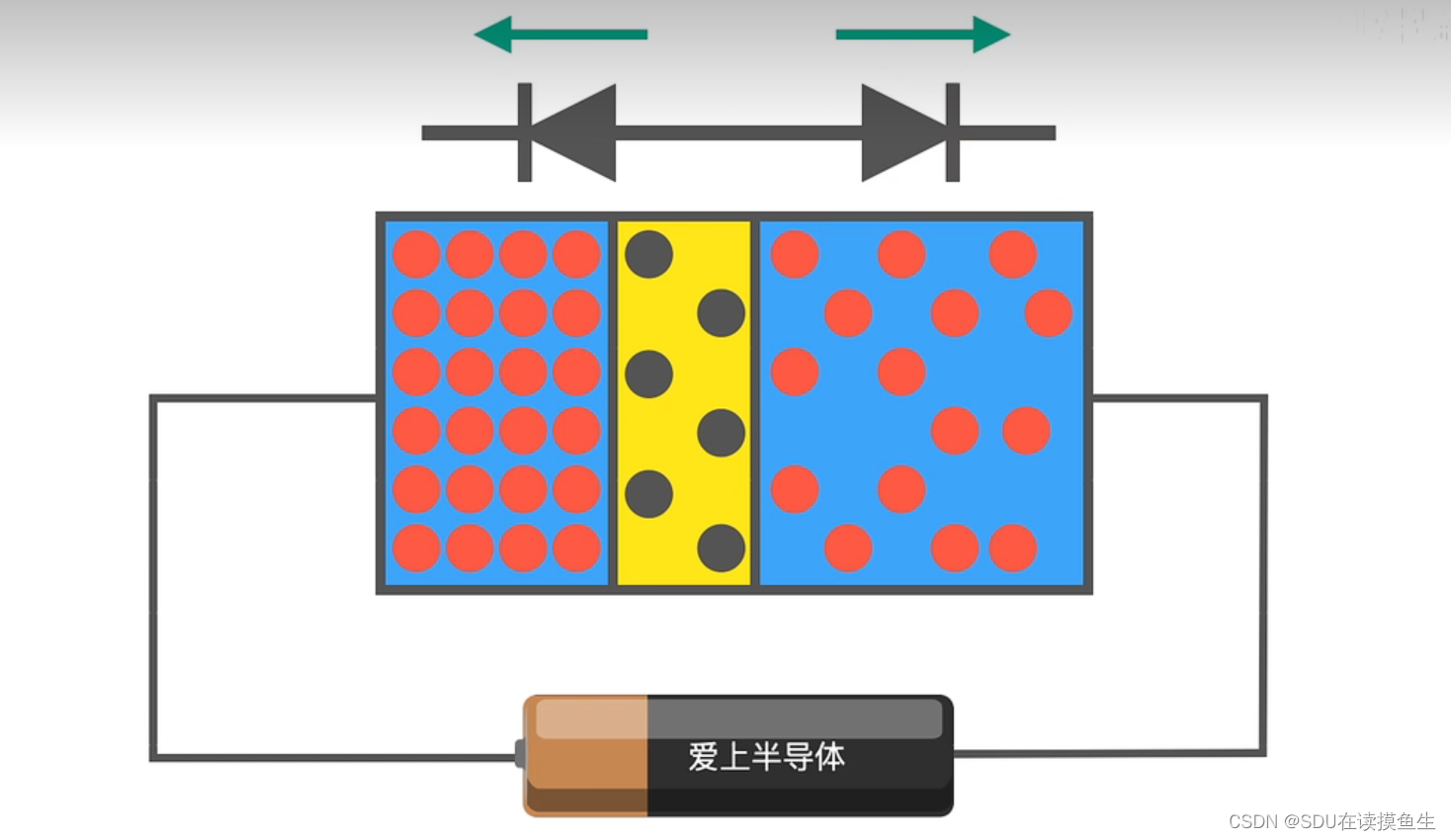

 但无论正结反结，三极管都属于截止状态。

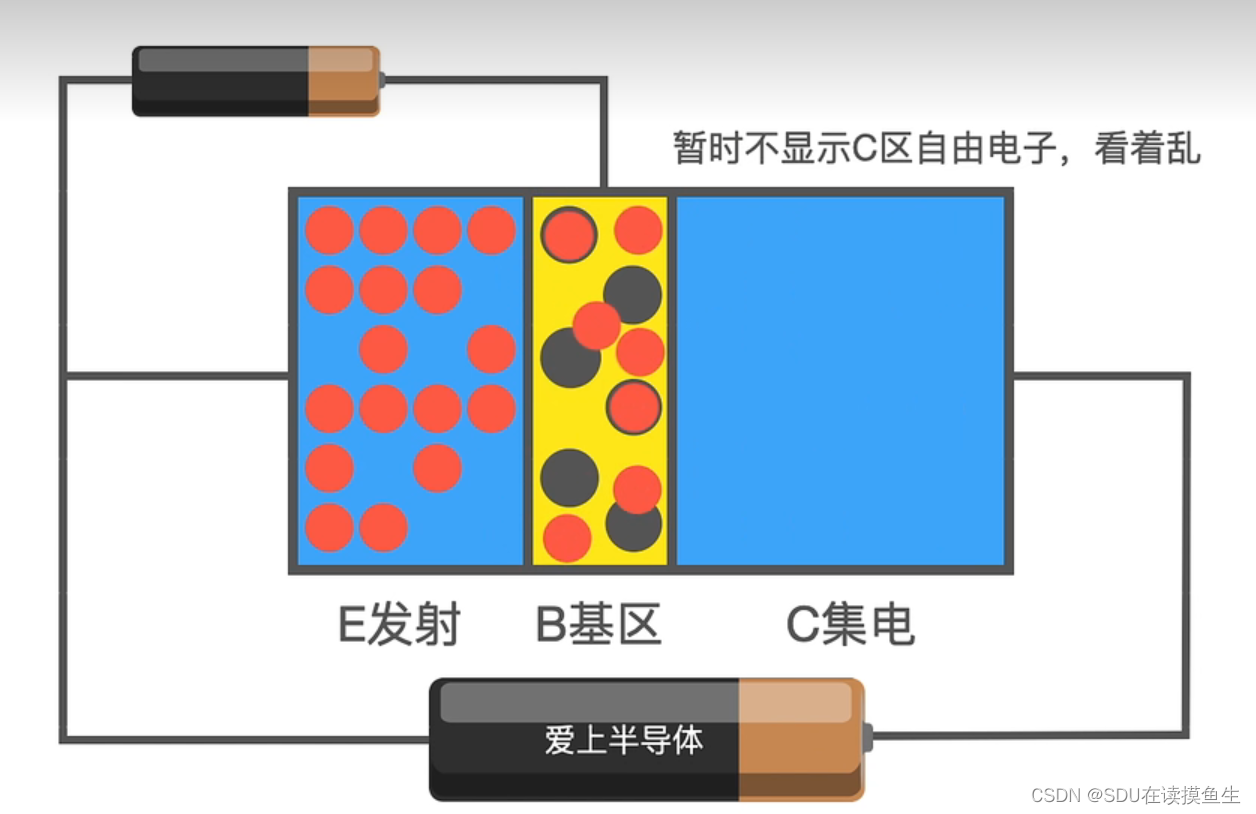

为了能让三极管导通，我们给BE级也接上电源，此时PN级导通，发射极的自由电子源源不断的流向基极，但基区掺杂空穴浓度很低很薄，短时间内无法吸收这么多电子，只有一少部分与空穴复合，形成基极电流，大部分被吸引到了集电区，形成集电极电流，也就是三极管得输出电流。流向基极得电流越大，就有越多的电子流向基极，



基区做的很薄是为了让发射区的电子更容易进入集电区，浓度很低是为了形成更小的基极电流，这样才能有更多的自由电子流向集电区。
