51 单片机串口烧录程序方法

---

作者：瓴
时间：2021.10.29

---

51 单片机串口烧录程序方法

一、说明介绍

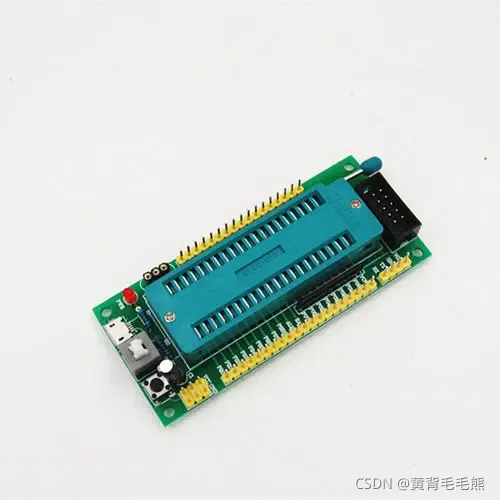

一般的 51 单片机开发板，卖家会提供相应的烧录程序接口和软件。但大部分使用情况下，由于开发板一般尺寸较大和多余的功能，我们并不会使用 51 开发板。但使用一些如下图 51 单片机又需要相应的下载器和接口才能下载程序。比如 AT89S51 支持串口下载程序，但是用的是 SPI,MOSI，MISO 串口。AT89C51 和 AT89C52 这两个只能用烧录器，AT89S51和 AT89S52 可以用 ISP 下载。STC 的单片机才可用普通串口下载。下面将介绍一种通用下载方式和软件。

二、51 单片机串口引脚

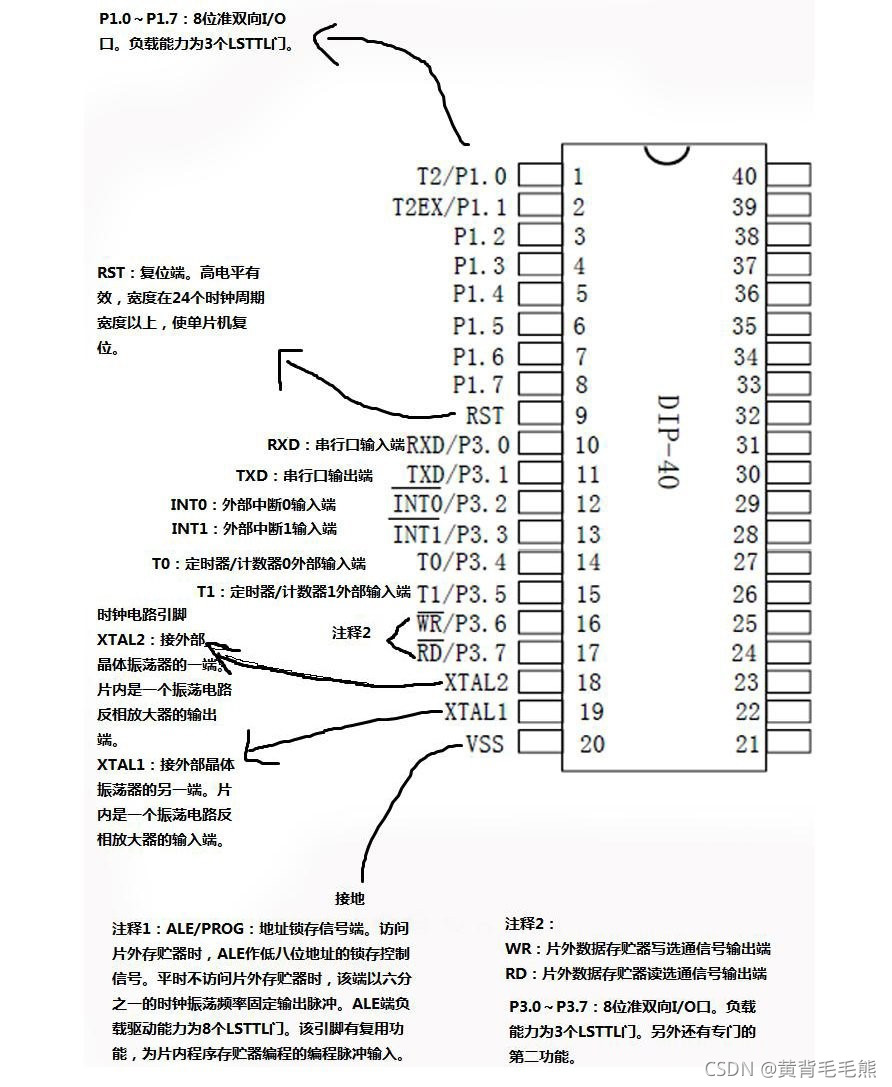

单片机引脚如下，所以我们使用 P3.0 和 P3.1 进行串口下载程序。

三、USART 转 USB 转换器

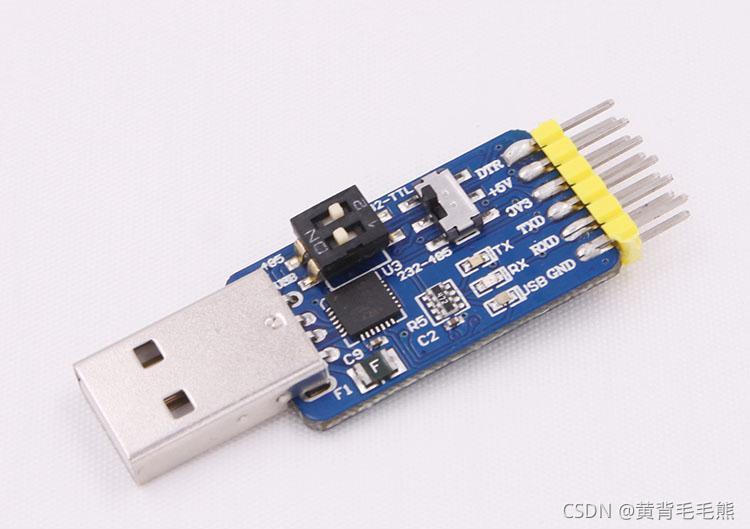

我们需要使用到如下的转换器连接电脑和 51 单片机，然后使用 stc-isp 烧录软件进行下载程序。

三、烧录程序流程

1、硬件连接

首先将 usart 转 usb 转换器和单片机接线，分别 GND 接 GND、VCC 接 VCC，单片机P3.0（RXD）引脚接转换器 TXD、单片机 P3.1（TXD）引脚接转换器 RXD。然后将转换器USB 接口插电脑上，USB 要安装 CH340 驱动才能识别到端口，由于 CH340 资源较多，而且安装简单，这里就不进行介绍了。

2、软件烧录

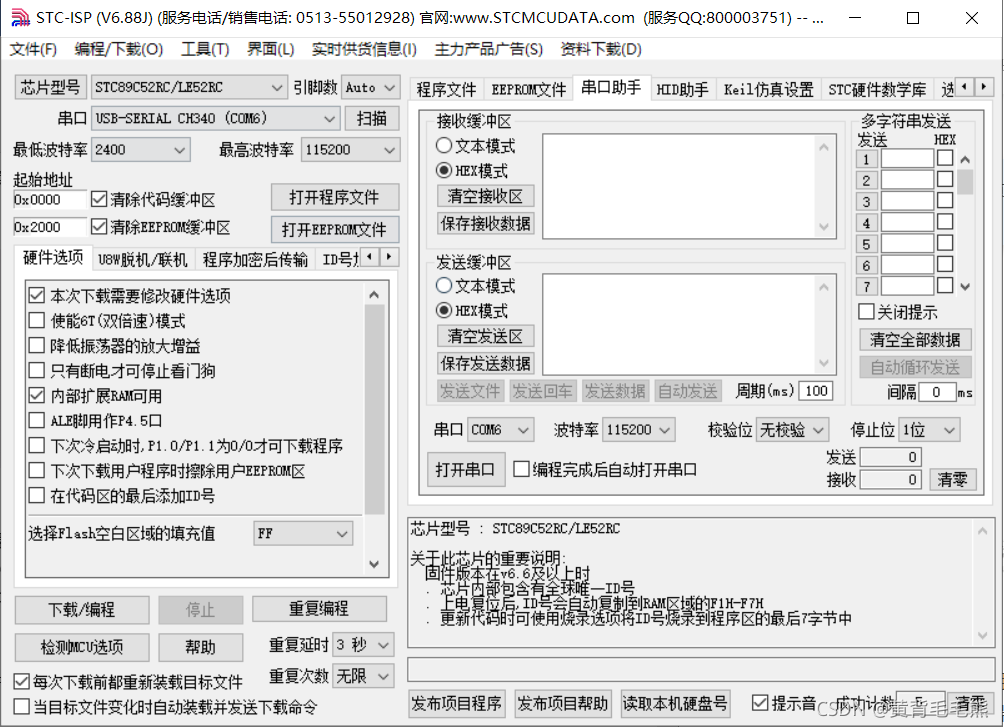

打开 stc-isp 烧录软件，软件可从官网下载，网址为:www.STCMCU.com。软件打开界面如下。

（1）、芯片型号选项选择相应芯片类型，单片机芯片背面标注有型号。
（2）、串口不用自己选择，安装 CH340 驱动后，会自动识别。识别串口成功，会带有
_CH340(COM)字样。
（3）、打开程序软件，选择我们要烧录的 HEX 文件。
（4）、点击下载程序之前，首先将连接在板子上的 VCC 线拔开，然后再点击下载。点击下载后再将 VCC 线插上，即可成功烧录程序。（注意！这一步操作步骤很关键）

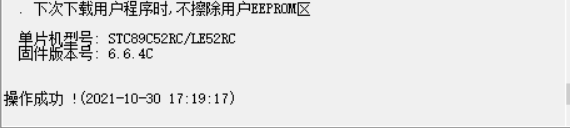

（5）、烧录程序成功，会显示如下。
