【第七章】计算机组成原理章节重点第七章 处理器（指令系统）

第七章 处理器（指令系统）

一、指令集（Instruction Set，亦称指令系统）

• 指令集是机器性能的直接表现
  1、逻辑格式

Op码（操作码）：位数决定指令集中操作的种类
Ad码（地址码）：位数决定指令集中操作数的寻址空间

• 应包含的基本信息：
  （1）执行什么操作
  （2）参加操作的是什么数
  （3）操作数如何找到
  （4）结果应存在哪里
  （5）下一条指令在哪
• 区别几个字长
  （1）机器字长：处理器一次能处理的最大的二进制位数
  （2）存储字长：一个存储单元能存放的最大的二进制位数
  （3）指令字长：一条指令包含的二进制位数（上图示例为n+m位）
  注意：指令集内各条指令的长度可能不相同，对应两种不同的指令集，如下：
• 定长指令集：指令集中的所有指令长度均相同（控制简单）
• 不定长指令集：指令集中的所有指令长度有长、有短（控制相对复杂）
  2、操作码编码
  操作码位数由操作类型、操作个数来决定
• 通常可以分为两类
  规整型指令集：指令集中的所有指令操作码的长度固定
  非规整型指令集：指令集中的所有指令操作码的长度有长、有短
  （1）规整型操作码
  例：Op码取7位，则操作种类为27＝128种
  实际操作中一般取8位（1Byte），则操作种类为28＝256种
  代表机型IBM370、VAX-11
  缺点：平均码长大（各种指令出现的频率不同），生成的代码量大
  （2）非规整型操作码
  通常为扩展操作码安排

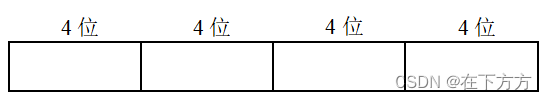

  例：指令字长16位，每4位一组分为四部分，格式如下：

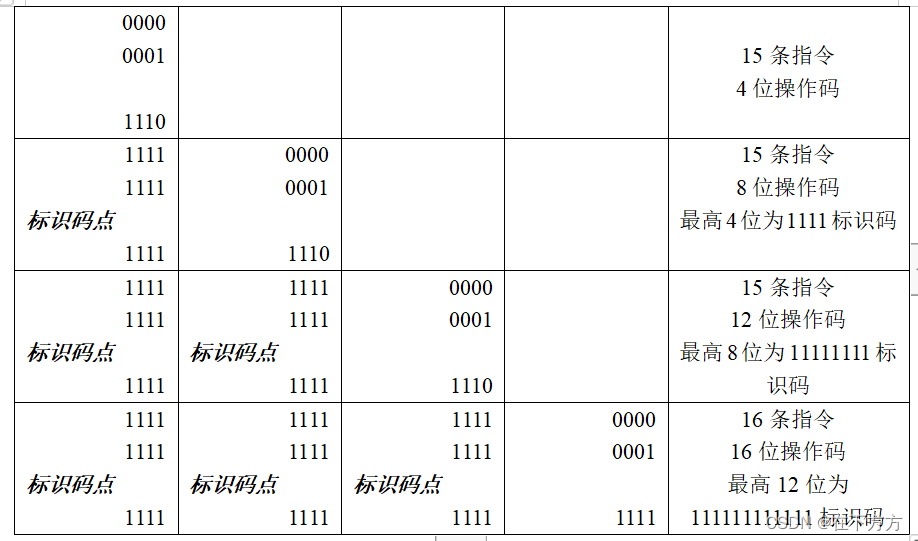

  具体编码安排见下表：
  代表机型Intel8086、PDP-11
  特点：平均码长短、生成的代码量小，指令译码复杂
  3、地址码个数

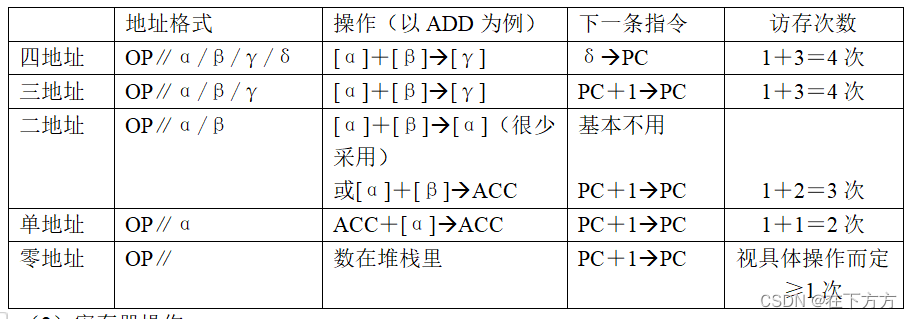

  （1）主存地址操作

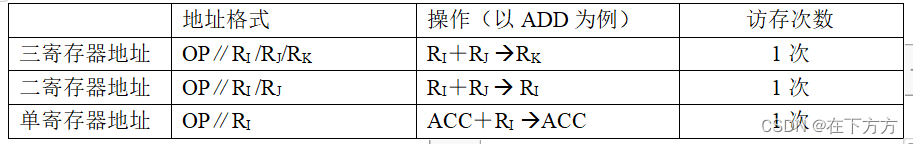

  （2）寄存器操作
  操作数在寄存器中，仅需一次访存取指令，执行时不访存
  （3）Reg-Mem类型（通常为双操作数，一个操作数在寄存器里，一个在主存里）
  操作（以ADD为例） 操作描述 访存次数
  Reg作目的 ADD RI ，M RI＋[M] RI 1＋1＝2次
  Mem作目的 ADD M ，RI [M]＋RI [M] 1＋2＝3次
  小结：
• 采用主存地址需要多次访存，速度慢；采用Reg作地址，访存次数少，速度快
• 主存地址占位数多，代码量大；Reg地址占位数少，代码量相对较小
• 三主存地址格式，编码效率最好，一般在大型机里可以采用
• 二地址格式习惯采用Reg-Mem或Reg-Reg，性能最佳，不用Mem-Mem
• 零地址仅用在堆栈操作等特定场合
  4、操作数类型及对齐方式
  （1）操作数类型
  • 地址（无符号数） //位数视寻址范围而定
