电路学习-L6562AT

L6562AT学习笔记

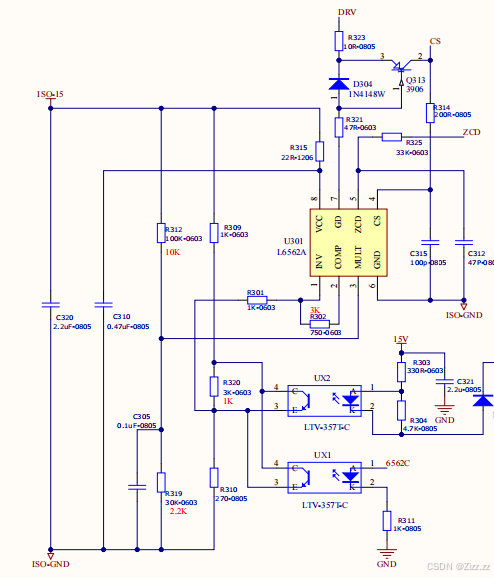

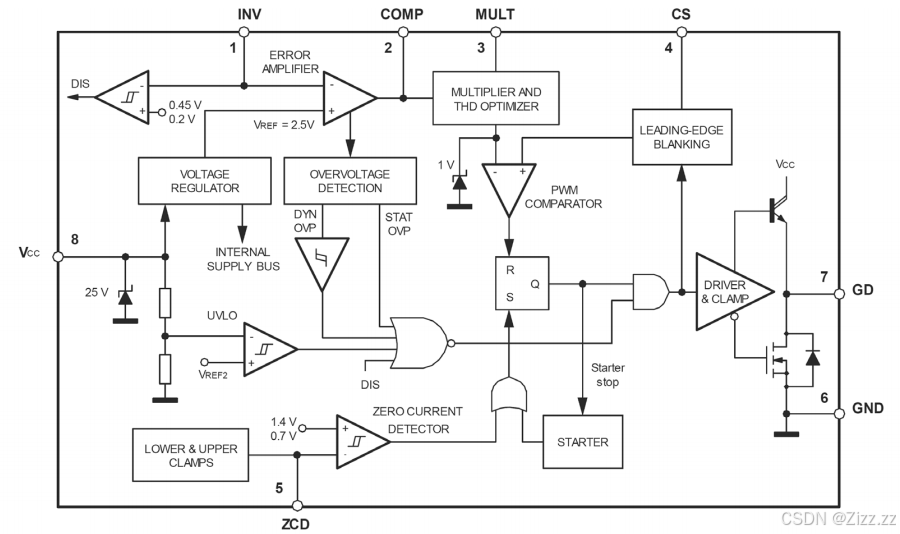

下图为 L6562AT的内部电路图，结合外部电路一起进行分析。

---

1. INV (1脚)

*功能1： 控制芯片开关
当INV处于0.2V-2.5V时，芯片才可以正常工作；当INV小于0.2V或大于2.5V时，芯片关闭。

需要注意的是，由于芯片电路图中INV引脚接有回差电路，当INV引脚电压低于0.2V芯片关闭后，INV引脚电压需要大于0.45V，芯片才可以再次启动。

*功能2： 反馈信号输入
（具体作用与COMP引脚一起讲解）

• 作用是接收输出电压的反馈信号，与芯片内部的基准电压（2.5V）进行比较，作为误差放大器的输入端。
• 用于调节输出电压的稳定性，确保 PFC 电路的输出电压恒定。
  -典型用法-：
• 通过外部电阻分压网络将输出电压采样，并连接到 INV 脚。
• 分压网络设计时需确保正常工作时该引脚的电压等于 2.5V。



---

2. COMP (2脚)

*功能： 误差放大器输出

• 这是误差放大器的输出引脚，连接到外部的补偿网络（如 RC 电路）。

• 用于调节电压环的动态性能（带宽、稳定性等），影响系统的稳态和动态响应。

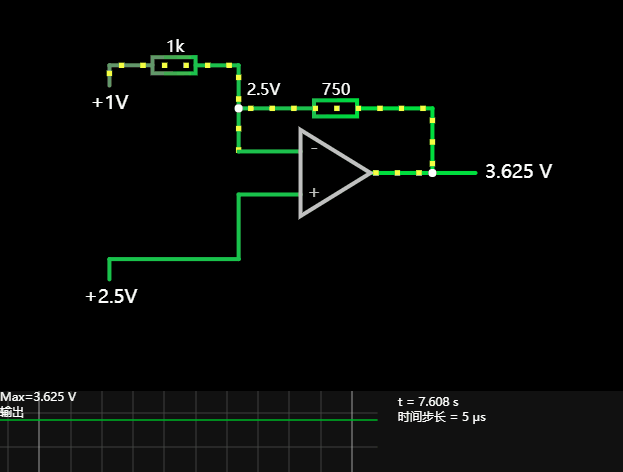

芯片的1，2脚连接着内部运放，结合外部R301,R302电阻，构成如下电路

由此我们可以得到该运放的输出公式
$$V_{COMP}=(2.5-V_{INV})÷R_{301}\times R_{302}+2.5$$

-典型用法-：

• 通常接一个 RC 滤波网络，以优化环路动态响应并确保系统稳定。
• 增大补偿电容会降低系统带宽，但提高系统稳定性；减少补偿电容则提高系统响应速度，但可能导致不稳定。



---

3. MULT (3脚)

**功能：**乘法器输入

• 输入电压的分压信号，用于生成输入电流的参考波形（目标正弦波）。
• MULT 脚的电压与输入电压成比例，范围通常在 0 ~ 3V。

根据电路图电阻分压，得：
$$V_{MULT}=15\times R_{319}÷(R_{319}+R_{312})$$

-典型用法-：

• MULT 脚通过电阻分压网络采样整流后的输入电压，形成输入电压信号的比例缩小值。
• MULT 脚的电压决定了输入电流的形状和幅值，影响系统功率因数和总谐波失真 (THD)。



---

4. CS (4脚)

**功能：**电流采样输入

• 检测功率开关管的电流信号，用于电流环的控制和过流保护。
• CS 信号会与内部乘法器输出生成的参考信号进行比较，调节开关管的导通时间。

根据数据手册可知
$$V_{CS}=K\ast V_{MULT}(V_{COMP}-2.5)$$
其中
$$K=0.38$$

-典型用法-：

• 通过采样电阻检测功率开关管的电流，将电流信号电压输入到 CS 脚。
• 当 CS 脚的电压超过内部阈值（一般为 1V），芯片会立刻关闭开关管以保护电路



---

5. ZCD (5脚)

**功能：**零电流检测

• 用于检测功率电感电流的零点，以实现 临界导通模式（CRM） 工作。
• 当 ZCD 脚检测到电感电流降为零时，芯片会触发下一开关周期。

-典型用法-：

• 通过电阻或 RC 网络将功率电感辅助绕组的电压信号接入 ZCD 脚。
• 确保在电感电流降为零时，ZCD 脚电压上升并触发开关。



---

6. GND (6脚)

**功能：**地线

• 芯片的信号参考点，所有低电位信号的基准。



---

7. GD (7脚)

**功能：**驱动信号输出

• 输出用于驱动功率开关管（如 MOSFET）的信号。
• 驱动能力为典型的 ±300mA，能够直接驱动中小功率的 MOSFET。
  -典型用法-：
• GD 脚通过驱动电阻连接到 MOSFET 的栅极。
• 外接电阻值通常为 10Ω~47Ω，用于限制栅极驱动电流并减小开关噪声。



---

8. VCC (8脚)

**功能：**电源输入

• 芯片内部电路的供电电压输入端，工作电压范围为 10V ~ 22V。
• 内部包含启动电路、欠压锁定 (UVLO) 和过压保护功能。
  -典型用法-：
• 启动阶段，VCC 电压通过外部启动电阻和电容提供，常配合辅助电源或反激变压器辅助绕组使用。
• 启动时，需保证 VCC 的电容充足（如 10µF~47µF），以确保供电稳定。

---

引脚功能总结

引脚号	引脚名称	功能	典型用法
1	INV	反馈信号输入，用于调节误差放大器以稳定输出电压	通过分压电阻采样输出电压，确保 INV 电压为 2.5V。
2	COMP	误差放大器输出，用于连接补偿网络调整环路动态性能	外接 RC 补偿网络，调节响应速度和稳定性。
3	MULT	乘法器输入，用于生成电流目标波形信号	分压输入整流后的 AC 电压，输入范围 0~3V。
4	CS	电流采样输入，用于电流环控制和过流保护	通过采样电阻检测开关管电流，超过 1V 时触发保护。
5	ZCD	零电流检测输入，用于触发下一开关周期	检测功率电感电流的零交越点，辅助绕组信号接入。
6	GND	地线	芯片所有信号的参考点。
7	GD	栅极驱动输出，用于驱动功率开关管	连接 MOSFET 栅极，外接驱动电阻（10Ω~47Ω）。
8	VCC	电源输入，为芯片内部电路供电	工作电压为 10V~22V，启动时需外接电容确保稳定供电。

---

芯片引脚间的协同工作原理

1、电压环控制：

• NV (1脚) 接收输出电压反馈，与 COMP (2脚) 配合，调节输出电压稳定性。

2、电流环控制：

• CS (4脚) 接收电流采样信号，MULT (3脚) 输入目标波形，调节电流环，使输入电流跟随电压变化，改善功率因数。

3、临界导通模式：

• ZCD (5脚) 检测电感电流的零点，实现临界导通模式，提高效率并避免硬开关。

4、驱动与供电：

• GD (7脚) 输出驱动信号控制开关管，VCC (8脚) 为芯片内部电路供电。
