COMSOL三维动网格步骤！！！

鄙人经过两天的潜心研究终于学会了，啊啊啊！目前网上大多数资料都是二维动网格步骤，对于三维的甚少，我必须要给大家分享一下我的成果！

这个是一些关于二维的步骤，亲测可用！

COMSOL中的动网格_midiio的博客-CSDN博客_comsol 动网格

请问一下comsol中怎么设置动网格？ - 知乎

超详细COMSOL动网格入门，看完还不懂请卸载Comsol，你这个假粉丝 - 知乎

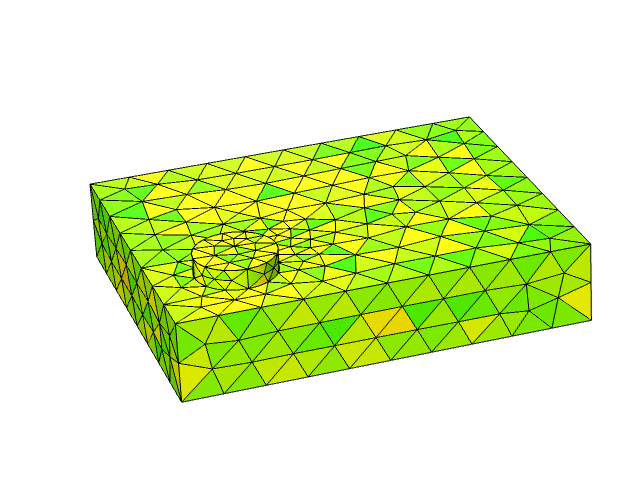

话不多说，先看三维结果：

下面开始三维动网格的步骤教学，若有错误欢迎批评指出！

我这里用的COMSOL版本为5.6版本，不同版本差异很小。

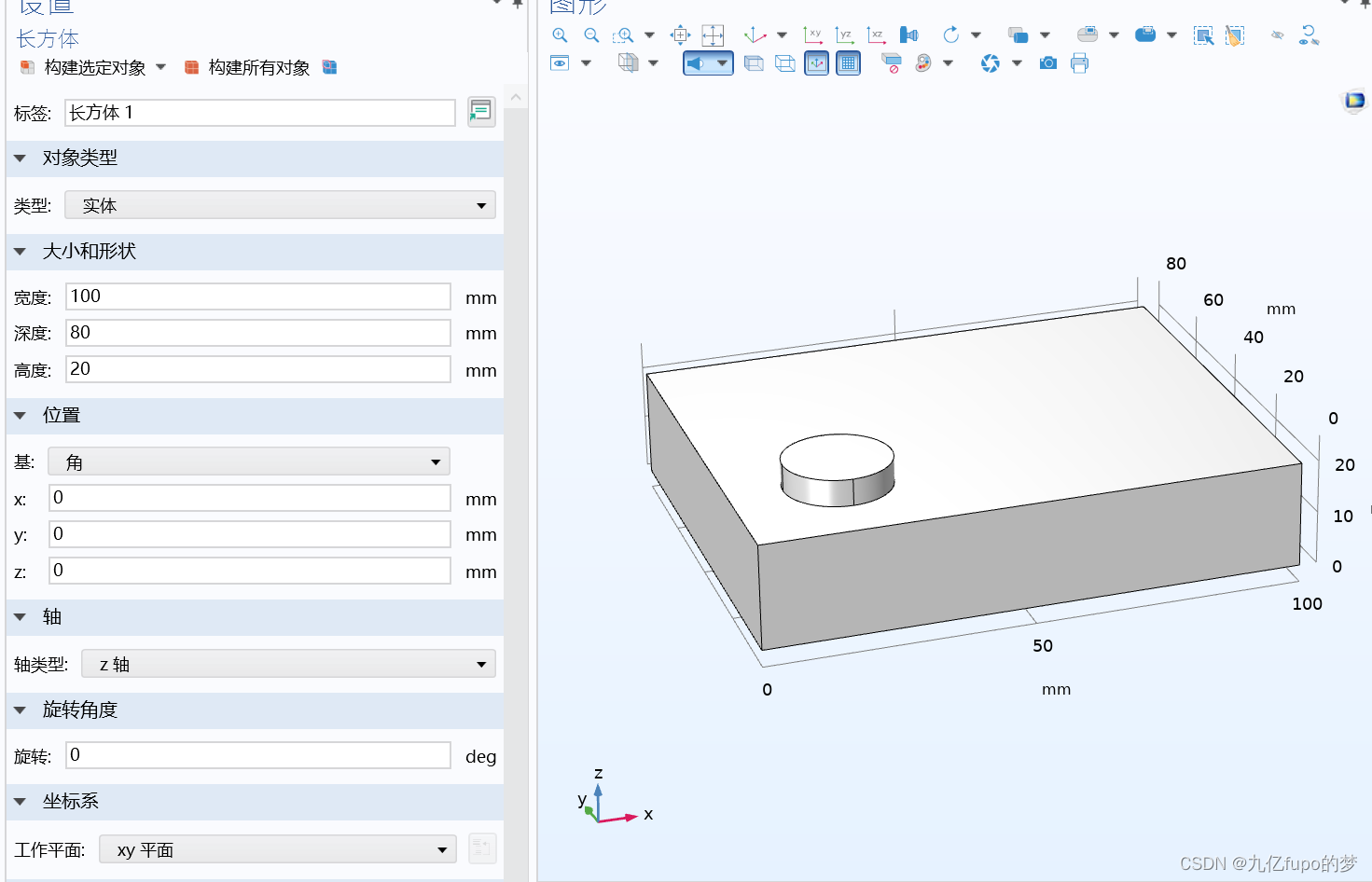

第1步：构建几何：我这里建立一个圆柱和一个长方体，圆柱在长方体上运动，尺寸大家随意设置。

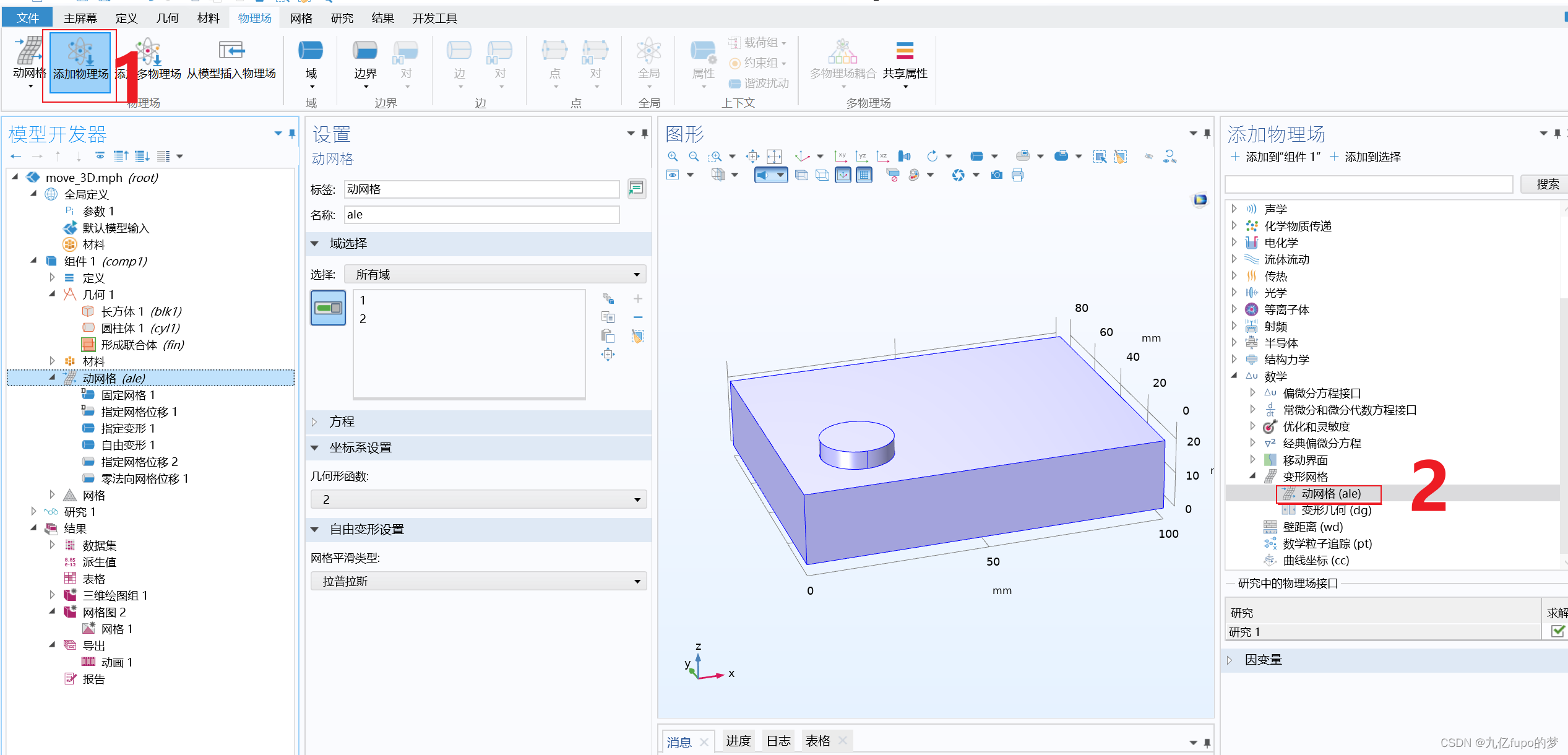

 第2步：添加物理场：

第3步：添加条件：这一步是最关键的，也是困扰了我好久的地方！

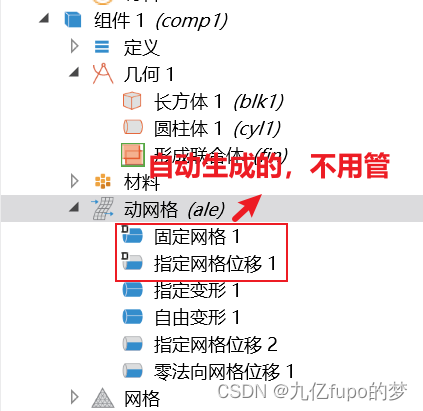

             指定变形、自由变形、指定网格位移、零法向量位移，这四个条件切记添加！

 第4步：动网格详细配置

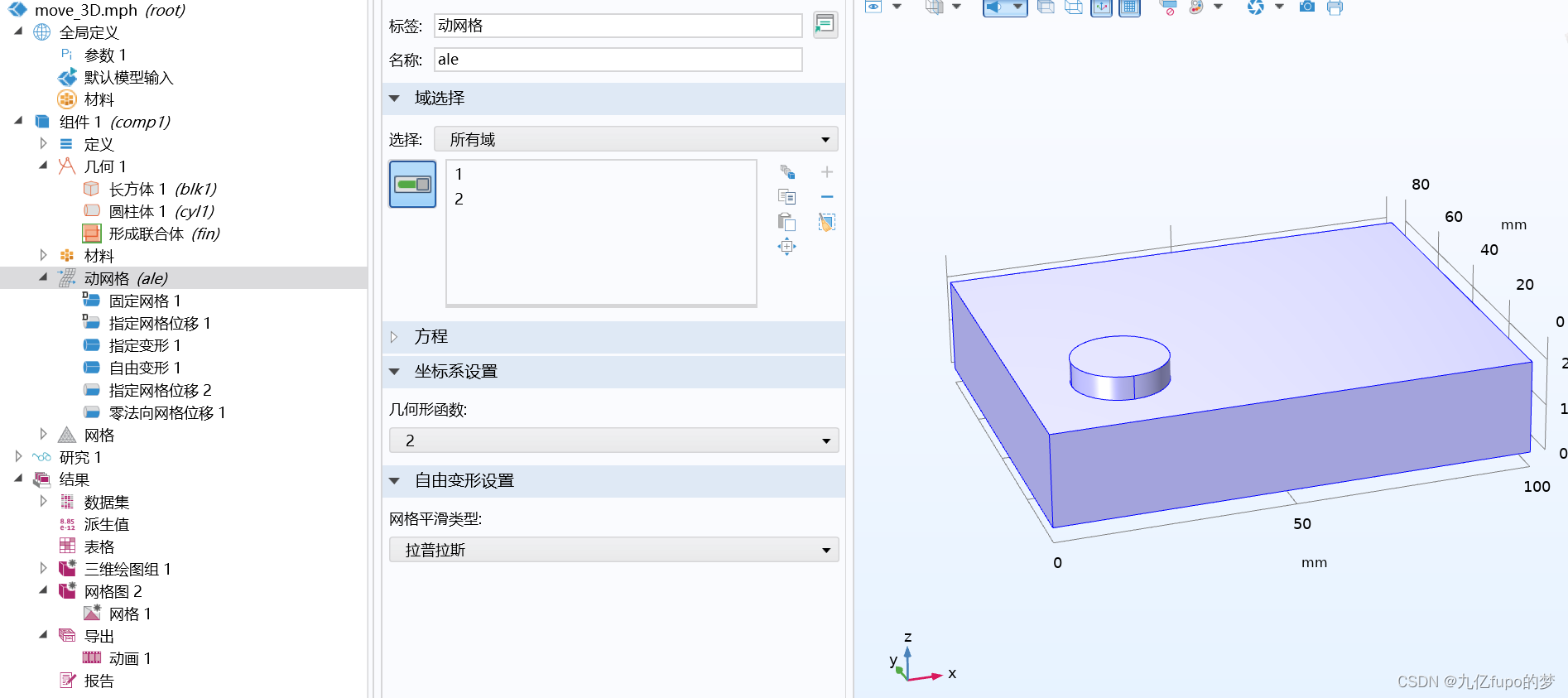

（1）动网格整体要把两个对象都选上：

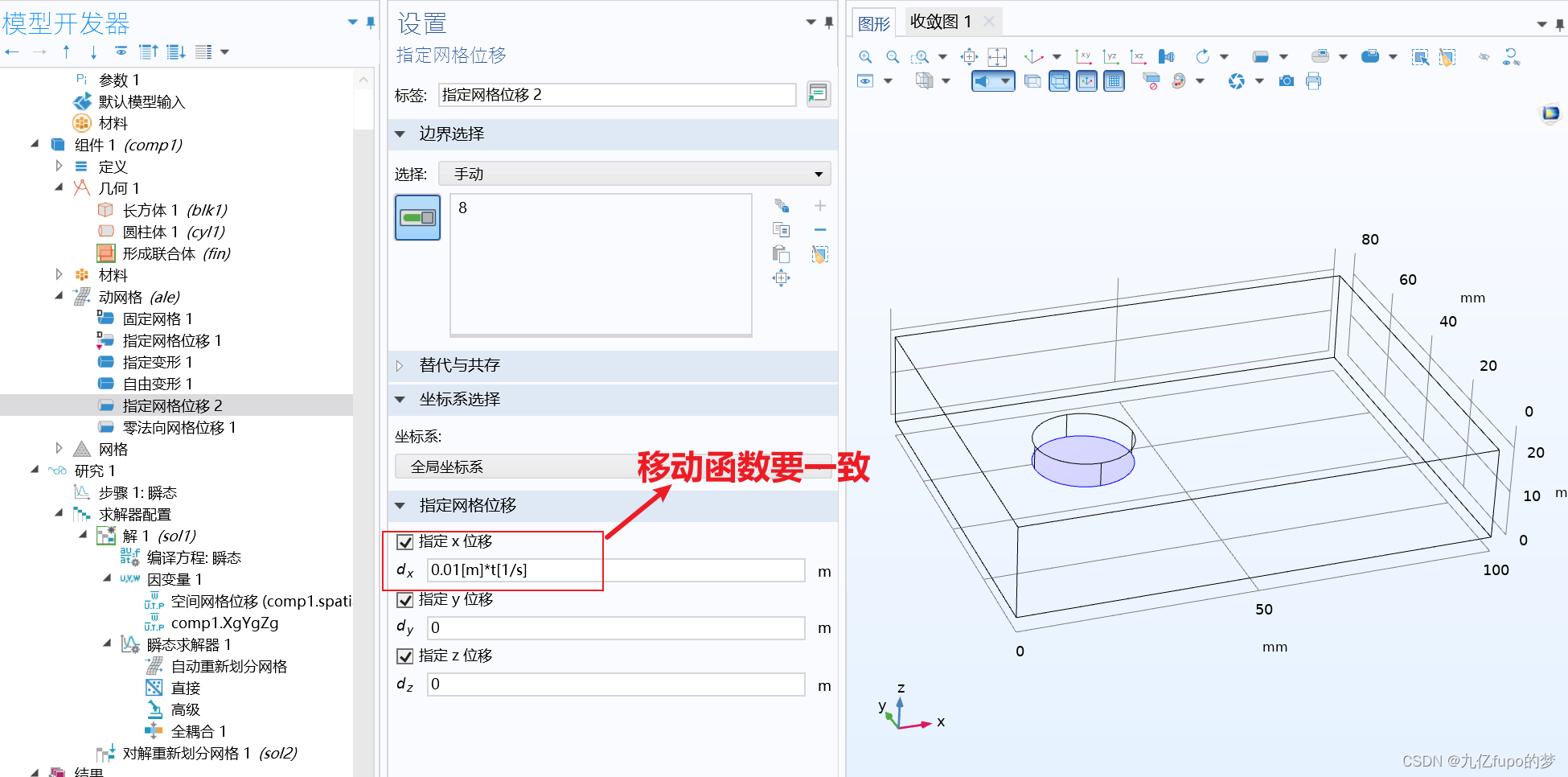

 （2）指定网格位移：这里选择要移动的圆柱体，并规定移动函数。

这里的移动函数为0.01*t，位置随着时间变化。直接输入就行。这里显示橙色是因为没有把单位代入进去，0.01[m]*t[1/s] 这样就OK了。

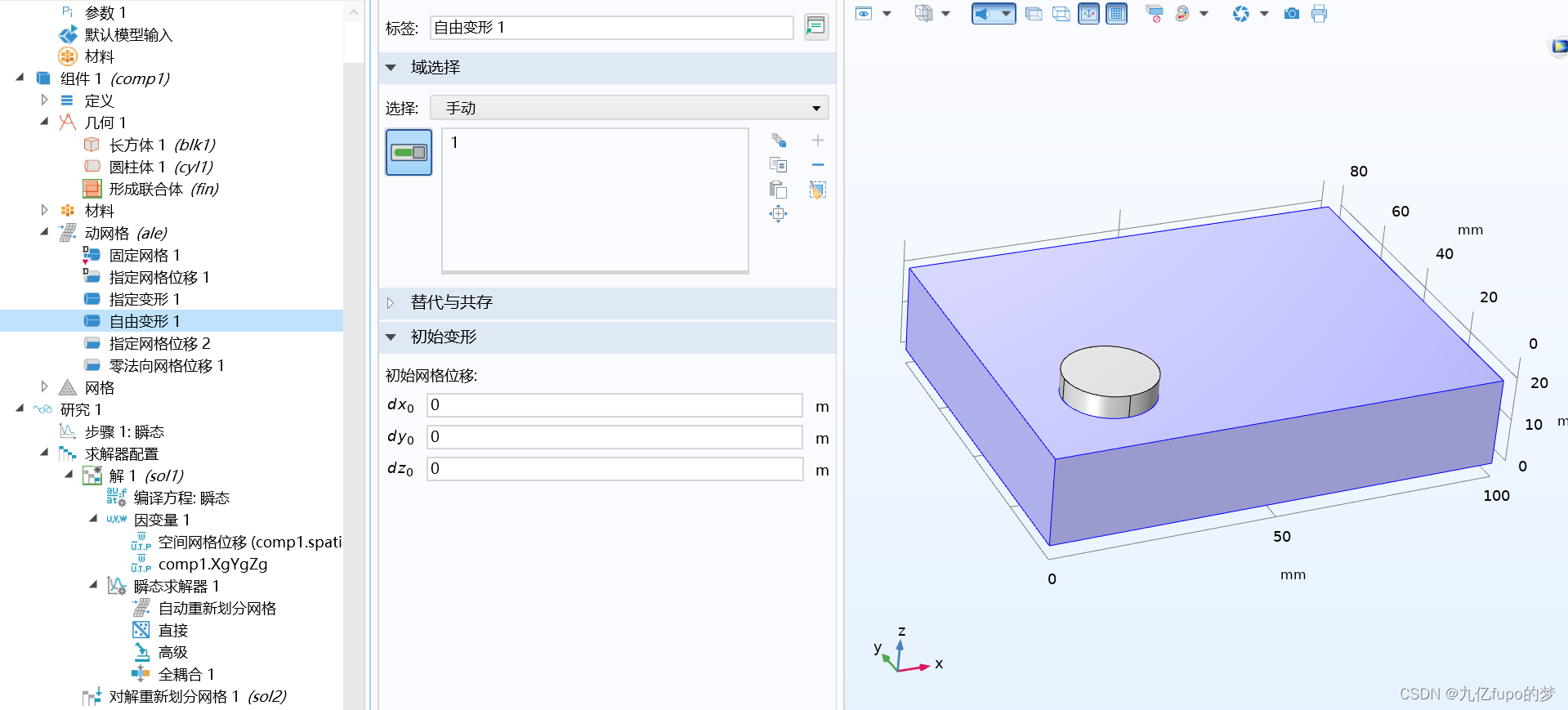

 (3)自由变形：选择下方的长方体。

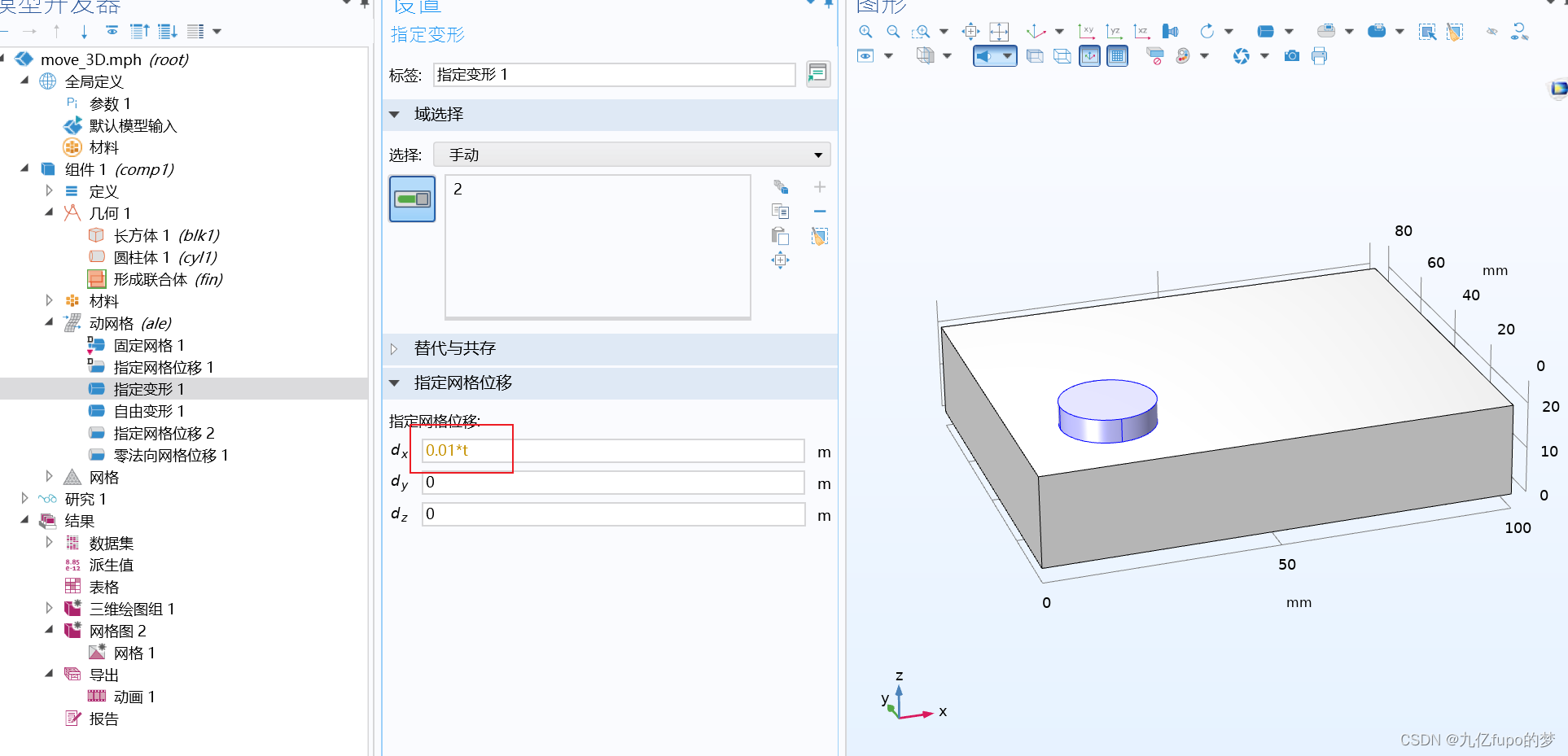

 （4）指定网格位移：这里选择圆柱与长方体的公共面，这个地方要跟随圆柱一起变化。

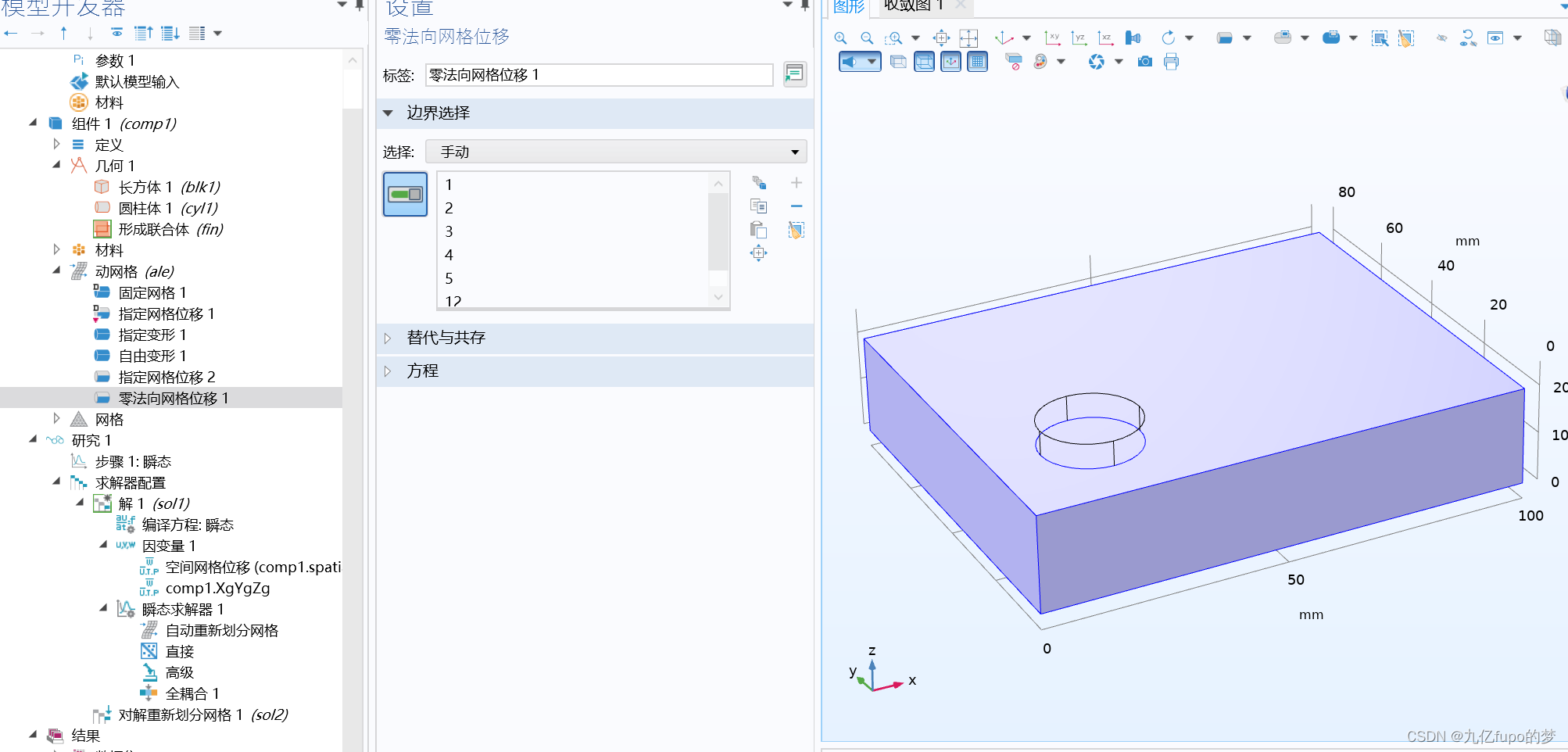

（5）零法向网格位移 ：选择剩余的所有面，圆柱地面不用选，也选不了，哈哈哈。

         这个有什么作用，我说不上来，，，知道的同学欢迎留言！！！

 第5步：对研究进行配置

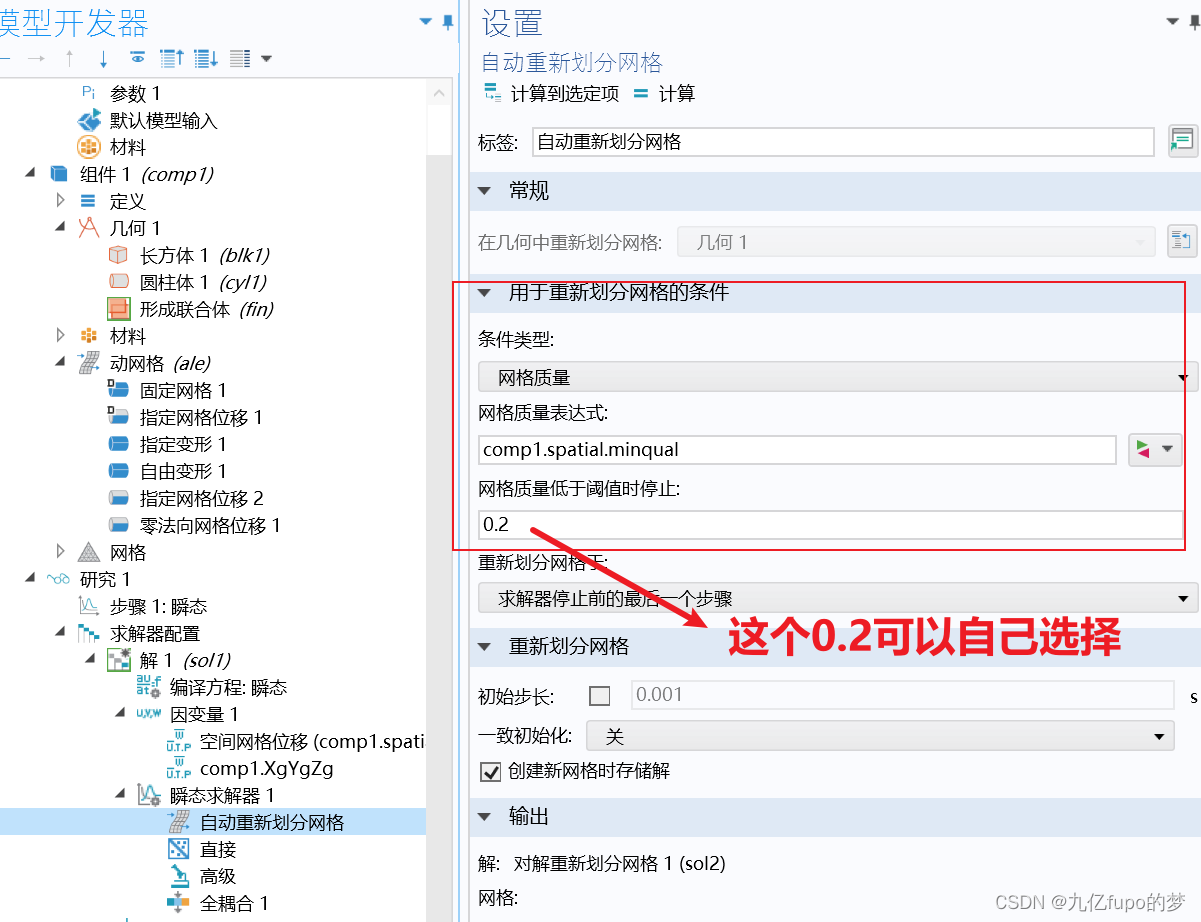

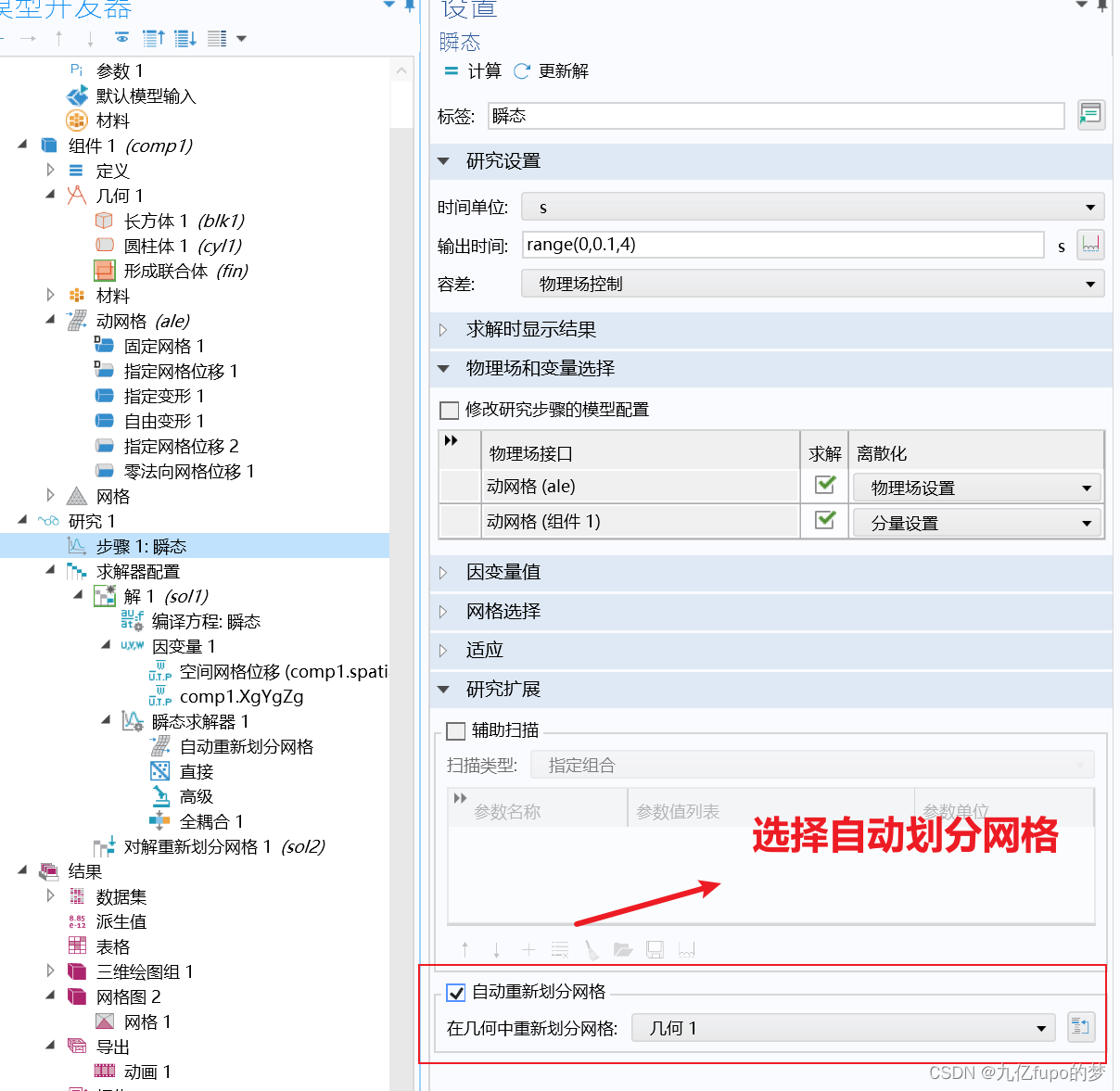

（1）在瞬态里面要进行选择自动划分网格：

 （2）在瞬态求解器里面配置

 到这里就大功告成了！直接选择研究就可以了！

那怎么生成这种动态网格图呢？参考我的这篇文章：

COMSOL仿真结果生成动画操作步骤_九亿fupo的梦的博客-CSDN博客
