计算机网络体系结构

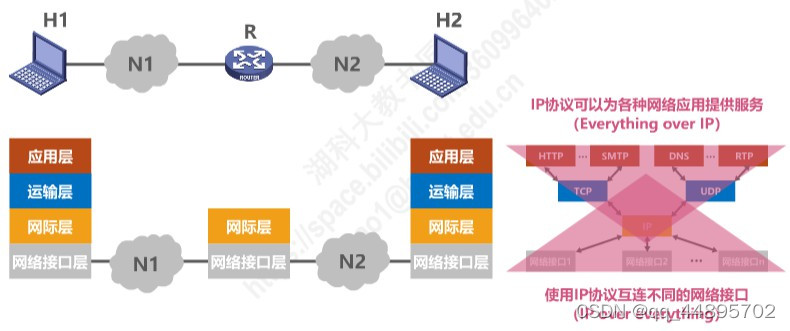

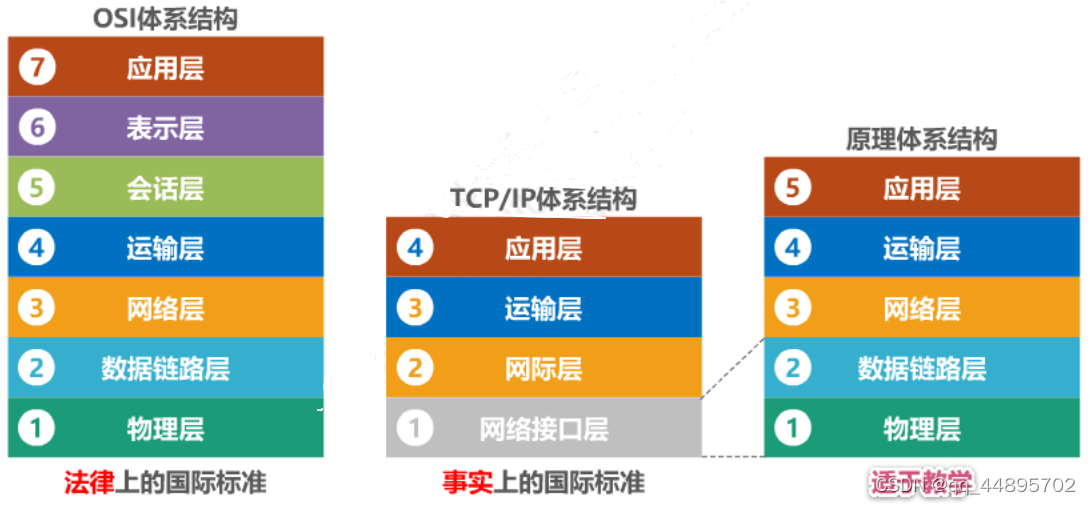

1 常见的计算机网络体系结构

2 计算机网络体系结构分层的必要性

• 计算机网络是个非常复杂的系统，分层可以将其转化为小的局部问题

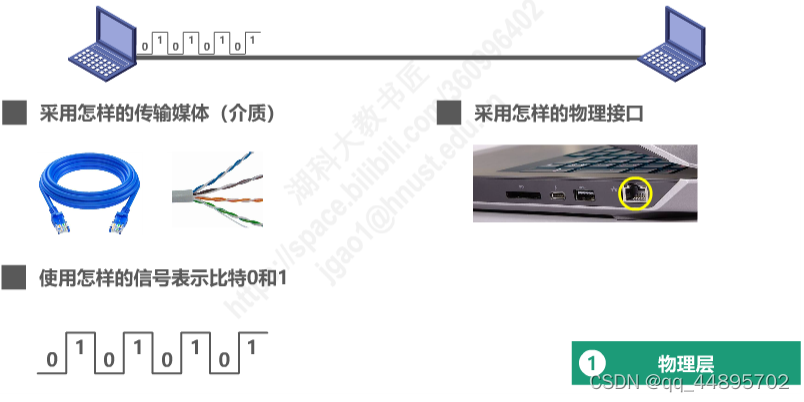

• 物理层需要解决的问题

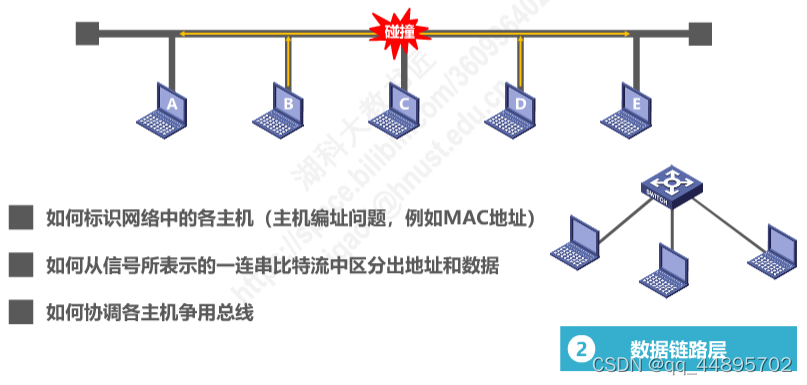

• 数据链路层需要解决的问题

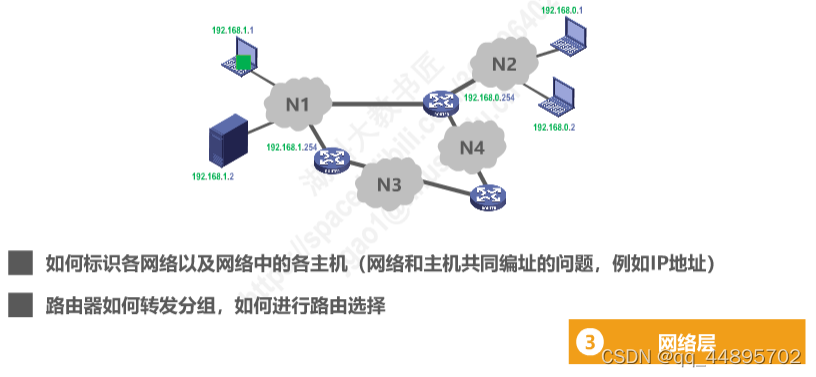

• 网络层需要解决的问题

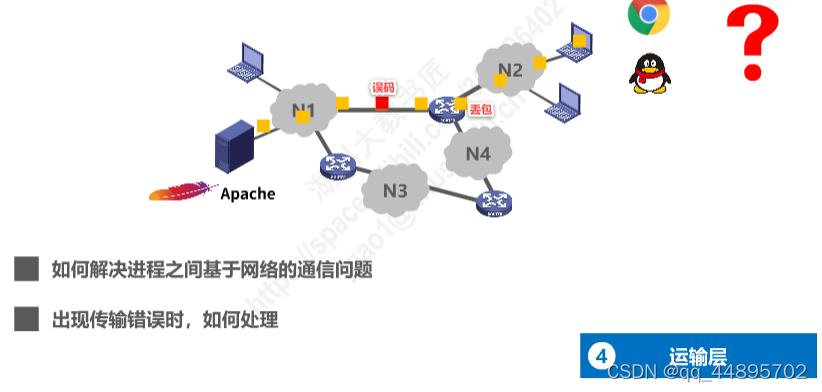

  -运输层需要解决的问题

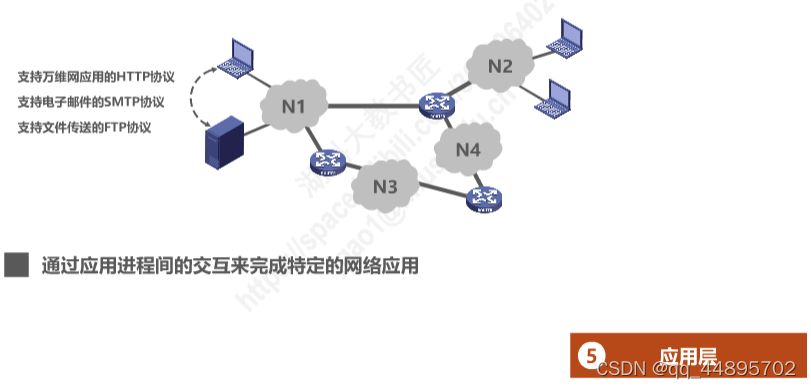

• 应用层需要解决的问题



3 计算机网路体系结构分层思想举例

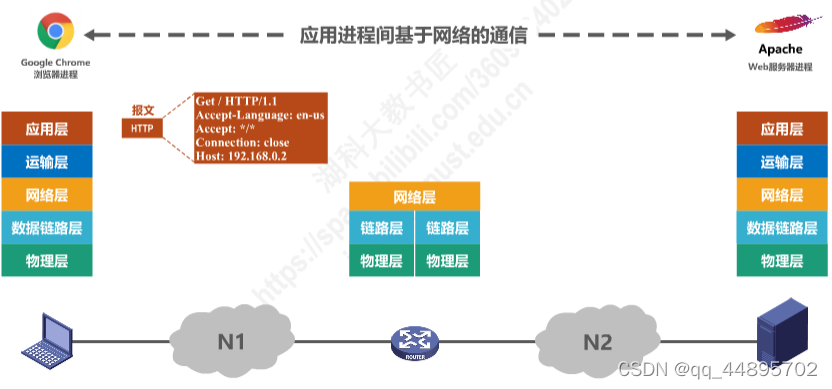

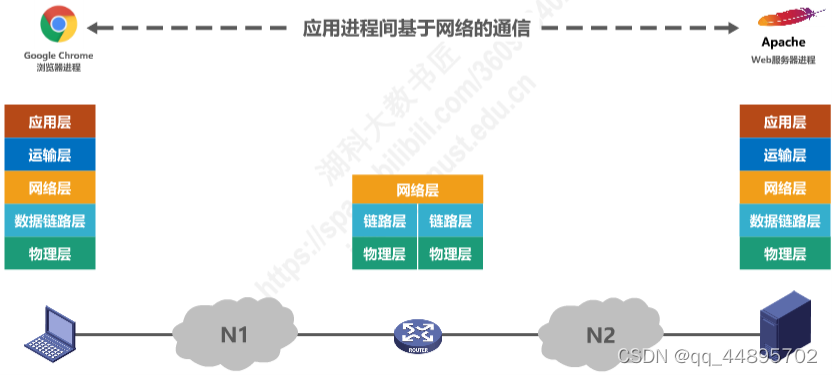

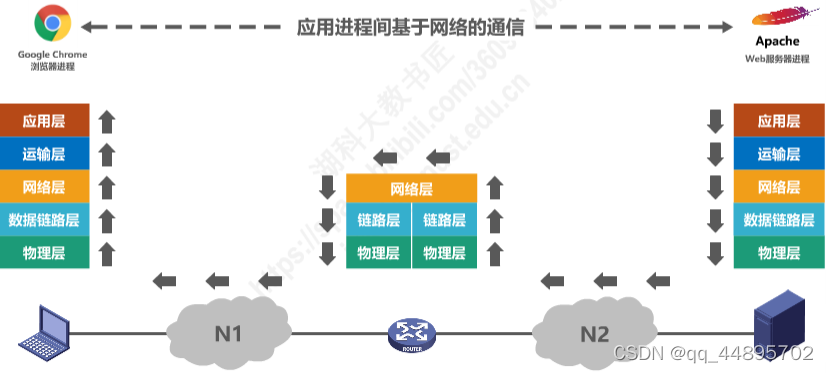

浏览器向远程的服务器发送请求，服务器接收到请求之后，经过处理，给浏览器进行响应

1. 首先客户端向服务器发送HTTP请求报文

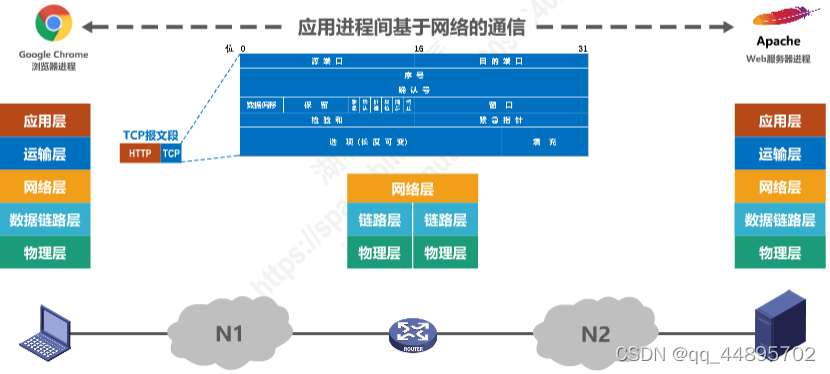

2. 传输层给HTTP请求报文添加TCP首部，构成TCP报文段

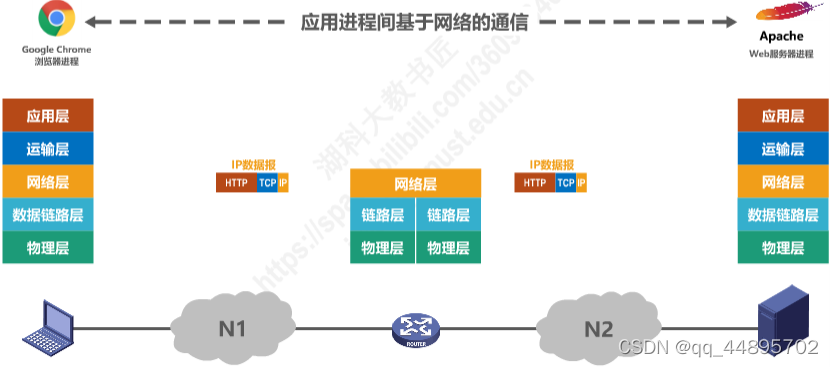

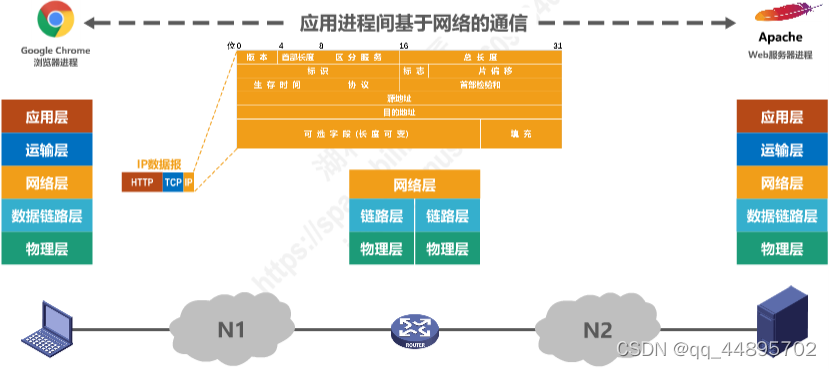

3. 网络层给TCP报文段添加IP首部，构成IP数据报

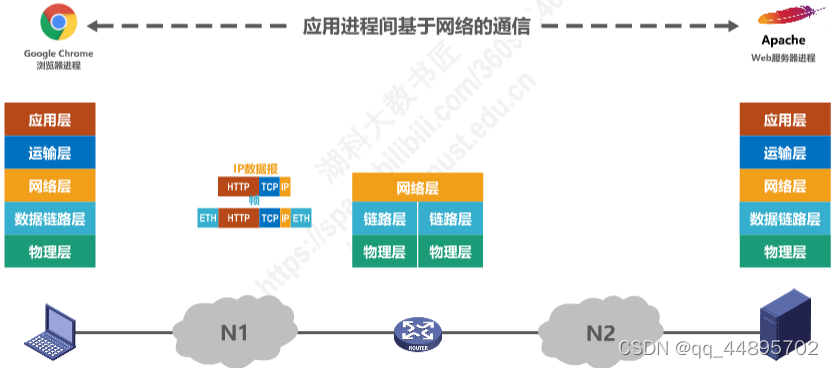

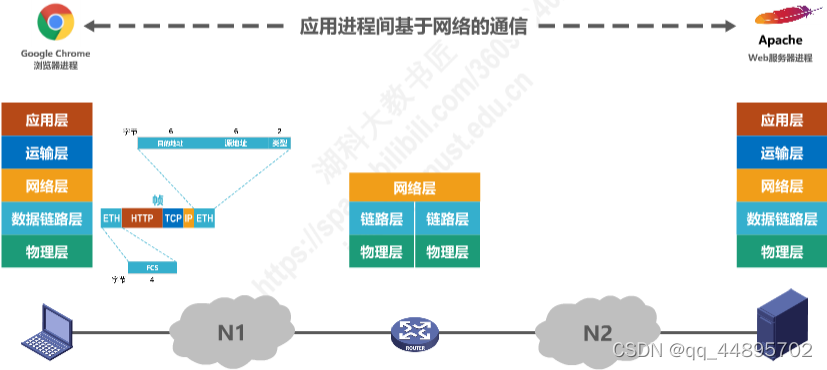

4. 数据链路层给IP数据报添加帧头和帧尾，构成帧*

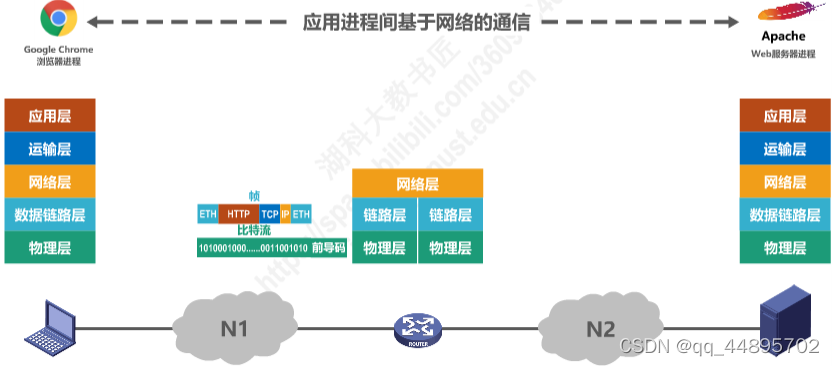

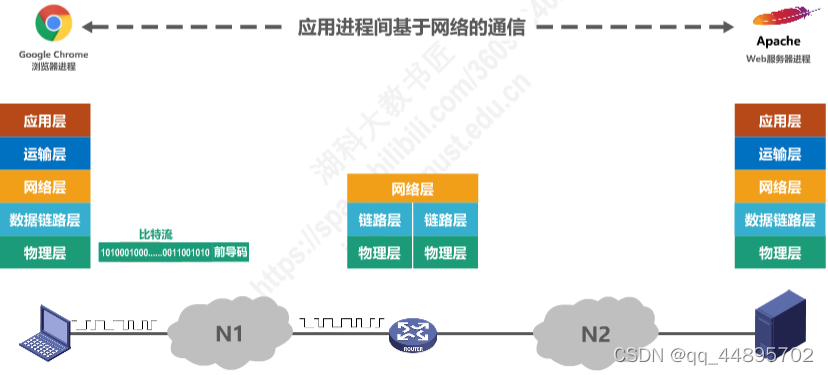

5. 物理层将帧转为比特流，加上前导码（并不是都加），转化为信号在物理线路上传输信号*


6. 物理层将接收到的比特流去掉前导码，转化为帧，交付给数据链路层*


7. 数据链路层将接收到的帧去掉帧头和帧尾，转化为IP数据报，交付给网络层*

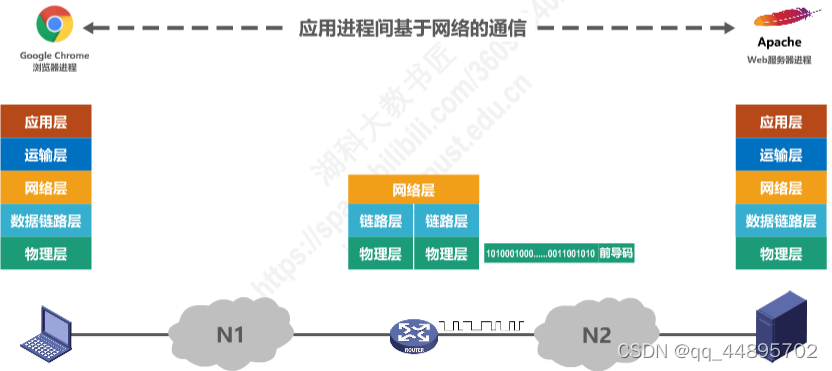

8. 然后依次经过网络层、数据链路层、物理层的封装，并转换为信号在线路中传输*

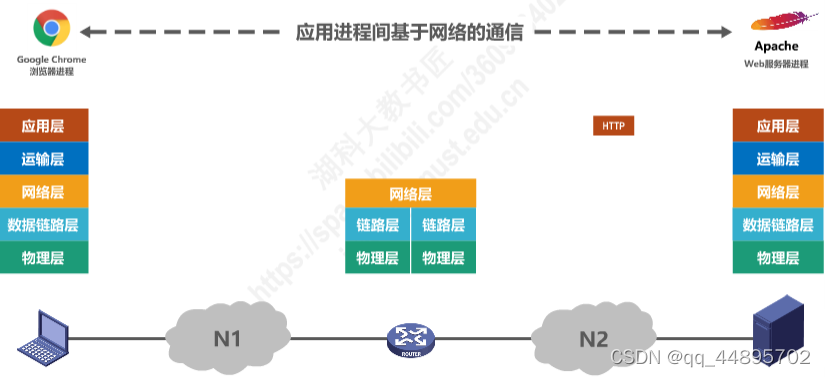

9. 最终在服务器的应用层得到浏览器发送过来的HTTP请求报文，然后经服务器处理，再向浏览器发出响应报文*



4 计算机网络体系结构中的专用术语

实体

• 实体：指的是任何可以发送或接受信息的硬件或者软件进程

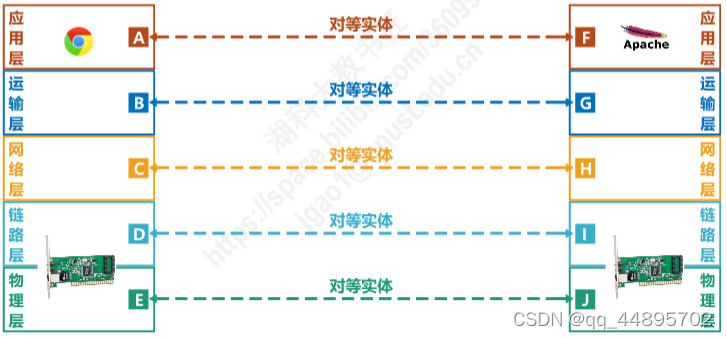

• 对等实体：收发双方相同层次中的实体

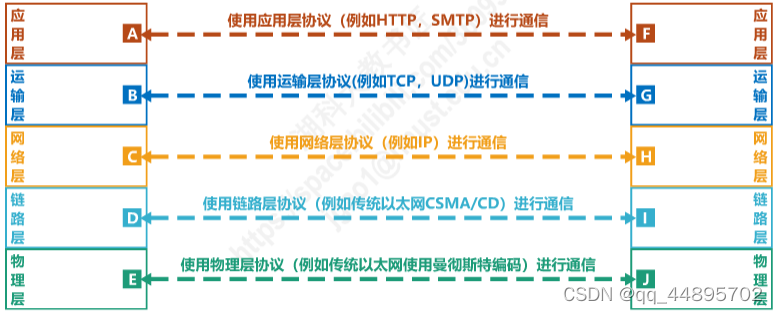

协议

• 控制进行逻辑通信的规则的集合

• 协议的三要素
  语法：定义所交换信息的格式
  语义：定义收发双方索要完成的操作
  同步：定义收发双方的时序关系

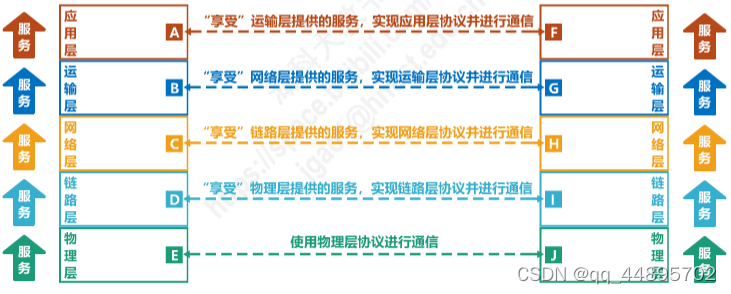

服务

• 在协议的控制下，两个对等实体的逻辑通信使得本层能够向上一层提供服务
• 要实现本层的协议，还需要使用下面一层所提供的服务
• 协议是水平的，服务是垂直的
• 实体看得见相邻下层所提供的的服务，但是不知道实现该服务所使用的具体协议，即下面的协议对上边的实体是“透明的”

1. 服务访问点

• 在同一系统中相邻两层的实体交换信息的逻辑窗口，用于区分不同的服务类型
  数据链路层的服务访问点为帧的“类型”字段
  网络层的服务访问点为IP数据报首部中的“协议字段”
  运输层的服务访问点为端口号

2. 服务原语

• 上层使用下层所提供的的服务，必须通过与下层交换一些命令，即服务原语

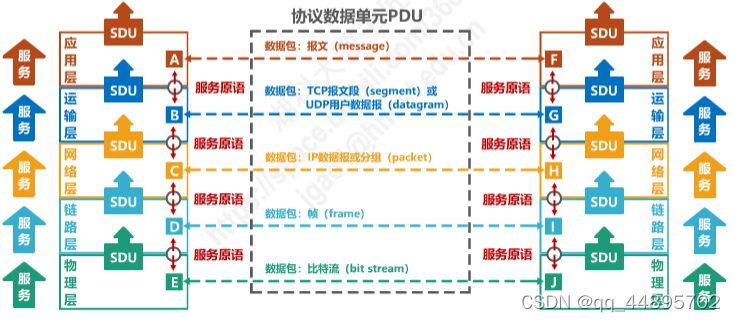

3. 协议数据单元PDU

• 对等层次之间传送的数据包称为该层的协议数据单元

4. 服务数据单元SDU

• 同一系统内，层与层之间交换的数据包称为服务数据单元

• 多个SDU可以合成为一个PDU，一个SDU也可以划分为多个PDU
