Net Micro Framework - USB Mass Storage功能实现



1. 说明

由于.Net Micro Framework的USB驱动架构中，没有为Mass Storage功能提供原生支持，所以除了要编写Mass Storage主体代码外，还需要在原有的USB驱动中添加部分枚举代码。其实从结构上来说，该部分代码应该添加在PAL层，不过考虑到这层代码为.Net Micro Framework Poring Kit Rtm 3.0标准代码，所以把这部分代码添加到我们自己编写的USB驱动之中去了。

此外，由于Mass Storage功能需要不断地检测和处理USB端口的数据，需要一个进程（或线程）去进行驱动。.Net Micro Framework在应用层仅支持一个进程（单个用户程序），所以必须在应用程序中专开一个线程去进行驱动，考虑到这样实现需要用户做额外的工作，最后摒弃了这一实现。最终的做法是，在Mass Storage驱动中添加了时钟中断处理函数，Mass Storage被初始化后，该时钟中断被激活，以一个用户可设定的间隔去监控和处理USB端口的数据。

在实现Mass Storage功能的代码中，并没有直接去读写相关Flash，而是借助PAL层的SectorCache模块间接访问Flash，这样有两个好处，一是读写有缓存，操作速度较快，二是程序比较通用，代码在不用修改的情况下可以访问不同的Flash、SD卡等存储模块。

本Mass Storage驱动仅实现了一个功能子集，仅支持单个存储模块，不支持从PC机进行格式化（可通过本地提供的接口进行格式化，文件系统目前必须是FAT32）。

2. USB Config

Mass Storage要求的USB Config和我们.Net Micro Framework的标准驱动不同，一是PID和VID不同，由于Mass Storage设备是免驱动安装的，这PID和VID应该没有多大用处，但是由于以前PC上已经安装了该PID和VID的.Net Micro Framework驱动，所以Mass Storage设备插入时，优先去找匹配PID和VID的设备驱动（这样也可以让一些厂家有机会安装自己专门的Mass Storage设备驱动），所以对我们已有该驱动的PC，肯定会有问题，所以我们仅需要调整一下VID的值即可。

其二我们USB接口描述类中，接口类必须为0x08（Mass storage class），子类为0x06（SCSI transparent command set）或0x04（UFI），接口协议为0x50（Bulk-only transport）。

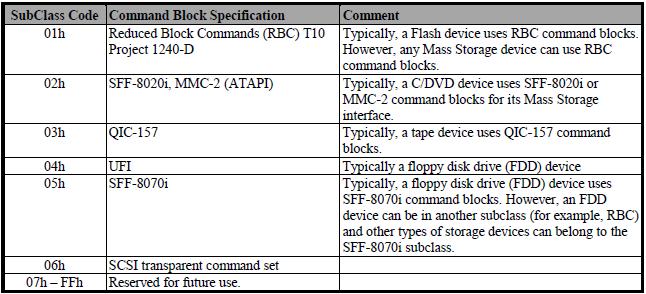

表1 子类表

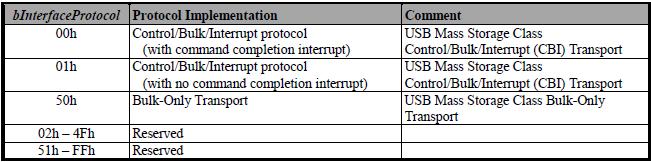

表2 接口协议



其它描述信息由于非关键，所以可修改，也可以不改。



3. 调用接口

Mass Storage驱动位于/DeviceCode/Drivers目录下， 属于通用驱动，其它设备都可以调用。包括如下三个文件：UsbMassStorage.h、UsbMassStorage.cpp、UsbMassStorage_config.cpp。

3.1   PAL层接口

3.1.1 UsbMassStorage_Start

Mass Storage功能初始化和启动函数。该函数执行时，先关闭原先的USB
