STC89C52单片机 流水灯

流水灯

宏定义

用define 进行宏定义的典型用法
#define uchar unsigned char
注意宏定义后面不能加分号，它是预处理指令不是语句。
其中用“uchar”直接替换了unsigned char
此时我们可以用uchar去定义变量类型如：uchar i ;等价于 unsigned char i ;

对于上面的宏定义我们是用来给已有数据类型取别名。
对已有数据类型取别名一般还有使用关键字typedef，
定义方法如下：
typedef 已有数据类型 新的数据类型；（要加分号）

函数的定义

函数就是将多条语句集合在一起，来完成一种特定功能。

函数分为标准函数库，和用户自定义函数。
标准函数库：keil 编译器提供的，不需要用户进行定义。
自定义函数：用户根据自己需要编写的函数，它必须在使用前定义。

自定义函数一般格式为：

函数类型 函数名（形式参数表）
｛
	局部变量定义
	函数体语句
｝

延时函数

自定义函数： 延时函数 delay（毫秒级）

void delay(unsigned int z){
	unsigned int x, y;
	for (x = z; x > 0; x--){
		for (y = 114; y > 0; y--);
	}
}

给形参z赋值，如延时100 毫秒：delay(100);

标准库函数中的循环移位函数

标准库函数：intrins.h
内部函数：

• 字符型循环左移：_crol_(unsigned char, unsigned char)
• 字符型循环右移：_cror_(unsigned char, unsigned char)

#include <intrins.h>
void test_crol (void){
	unsigned char a;
	unsigned char b;
	a = 0xFE;   //  1111 1110
	b = _crol_(a, 1); // b now is 0xFD 二进制为 1111 1101
}

_crol_(unsigned char, unsigned char)：第一个参数 参与运算的数值，第二个参数，如果是1循环左移一位，如果是2循环左移2位…

_cror_(unsigned char, unsigned char)：第一个参数 参与运算的数值，第二个参数，如果是1循环右移一位，如果是2循环右移2位…

循环移位函数与左移和右移运算符的区别

使用字符型循环左移：

#include <intrins.h>
void test_crol (void) {
	unsigned char a;
	unsigned char b;
	a = 0xFE; // 1111 1110
 	b = _crol_(a, 1); // b now is 0xFD 二进制为 1111 1101
}

使用左移运算符

	a = 0xFE; //1111 1110
	b = a<<1; // b now is 0xFC 二进制为 1111 1100

区别：循环左移是把最高位移到最低位上，左移运算符是把最高位移除最低位补0

1. 流水灯实现左移

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

uchar temp; // LED灯相关变量

void delay(unsigned int z){ // 毫秒级延时函数定义
	unsigned int x, y;
	for (x = z; x > 0; x--){
		for (y = 114; y > 0; y--){

		}
	}
}

// 实现左移
void main(){ // main函数自身会循环
	temp = 0xfe;
	P1 = temp;  // 1111 1110
	delay(100);

	while(1){
		temp = _crol_(temp, 1);
		P1 = temp;
		delay(100);	 // 延时 100毫秒	 通过增加延时的时间或减少延时的时间，来控制流水灯的速度
	}
}

2.流水灯实现右移

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

uchar temp; // LED灯相关变量

void delay(unsigned int z){ // 毫秒级延时函数定义
	unsigned int x, y;
	for (x = z; x > 0; x--){
		for (y = 114; y > 0; y--){

		}
	}
}

// 实现右移
void main(){ // main函数自身会循环
	temp = 0xfe;
	P1 = temp;  // 1111 1110
	delay(100);

	while(1){
		temp = _cror_(temp, 1);
		P1 = temp;
		delay(500);	 // 延时 100毫秒
	}
}

3.每四个流水灯实现左移：

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

uchar temp; // LED灯相关变量

/*====================================
函数	： delay(uint z)
参数	：z 延时毫秒设定，取值范围0-65535
返回值	：无
描述	：12T/Fosc11.0592M毫秒级延时
====================================*/


void delay(unsigned int z){ // 毫秒级延时函数定义
	unsigned int x, y;
	for (x = z; x > 0; x--){
		for (y = 114; y > 0; y--){

		}
	}
}

// 实现左移
void main(){ // main函数自身会循环
	temp = 0xf0;  // 每4个灯进行流水闪烁
	P1 = temp;  // 1111 1110
	delay(100);

	while(1){
		temp = _crol_(temp, 1);
		P1 = temp;
		delay(100);	 // 延时 100毫秒	 通过增加延时的时间或减少延时的时间，来控制流水灯的速度
	}
}

keil中Debug的用法

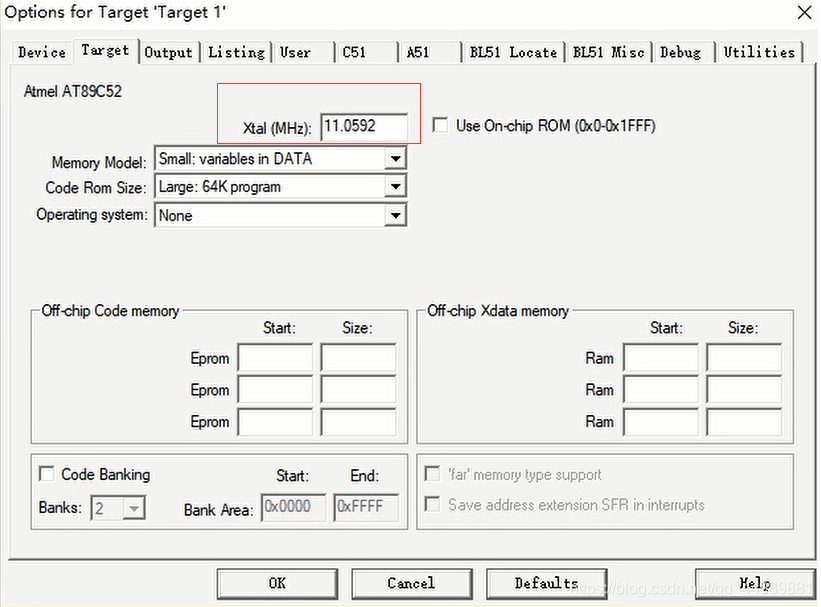

需要修改晶振频率为：11.0592

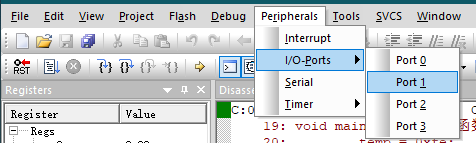

如果要看LED灯的高低电频的情况，通过菜单栏的Peripherals选项，中的 I/O-Ports → Port 1

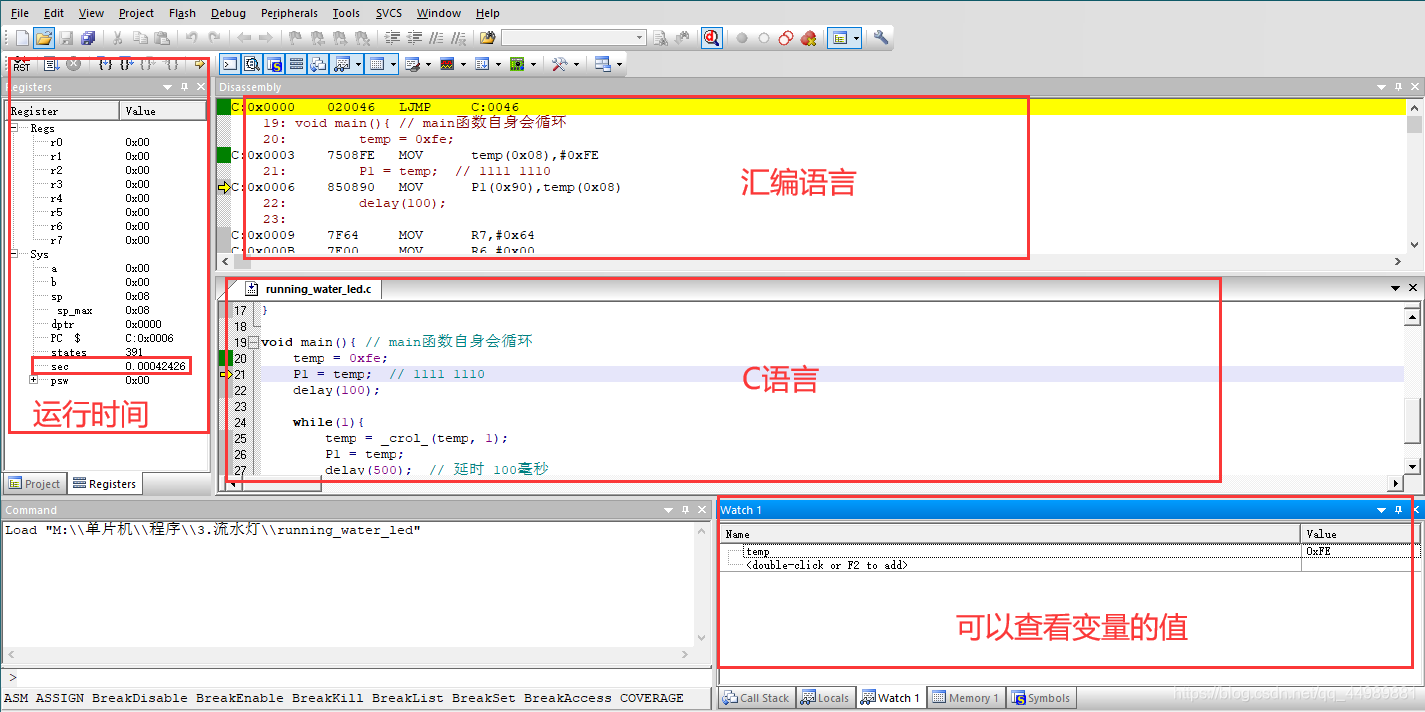

开启Debug的界面

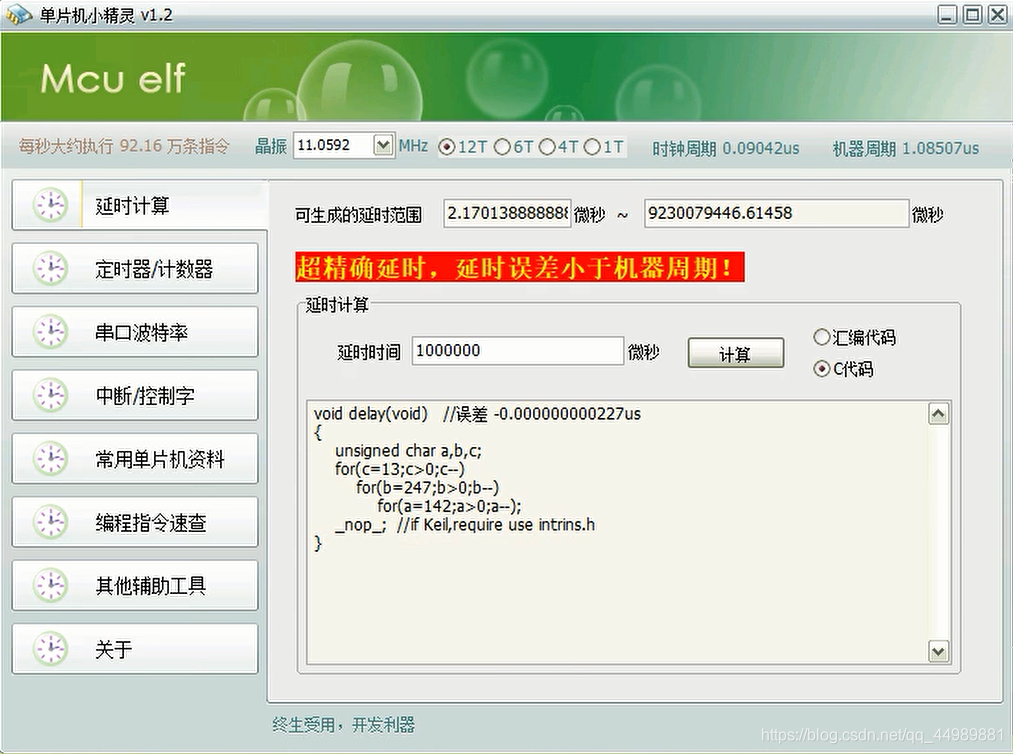

单片机小精灵的使用

选择 晶振频率为：11.0592 MHz 12T 时钟周期

可以同过该程序定义生成延时函数

注：在使用晶振频率精准的同时也要保证串口波特率和晶振对应，减小串口波特率的误差，所以选择 晶振频率为：11.0592
