蜂鸣器

蜂鸣器工作原理

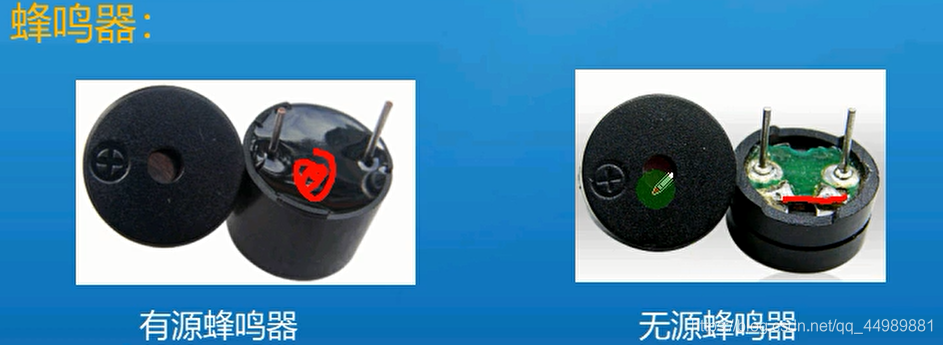

蜂鸣器
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TUSpw2Be-1604155522887)(img/buzzer.png)]

区别：
这里的“源”不是指电源。而是震荡源。
也就是说，有源蜂鸣器内部带振荡源，所以只要一通电就会叫。
而无缘内部不带振荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它。有源蜂鸣器往往比无缘的贵，就是因为里面多个振荡电路。

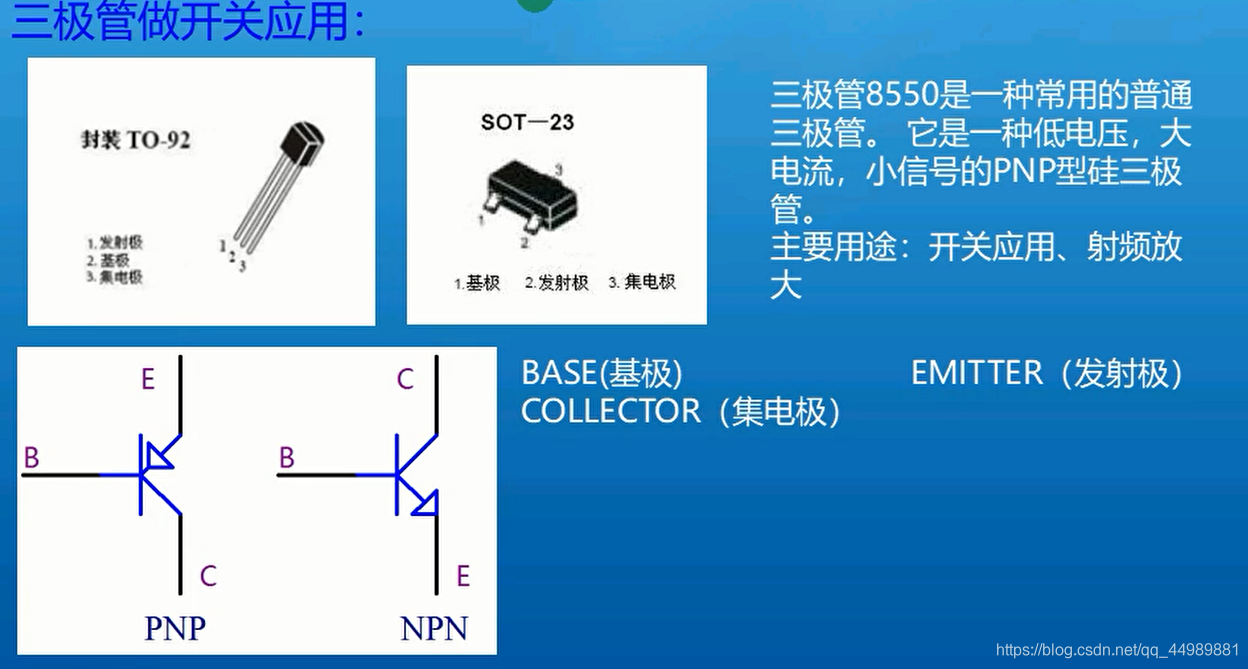

三极管工作原理

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-6My8WLed-1604155522892)(img/audion.png)]

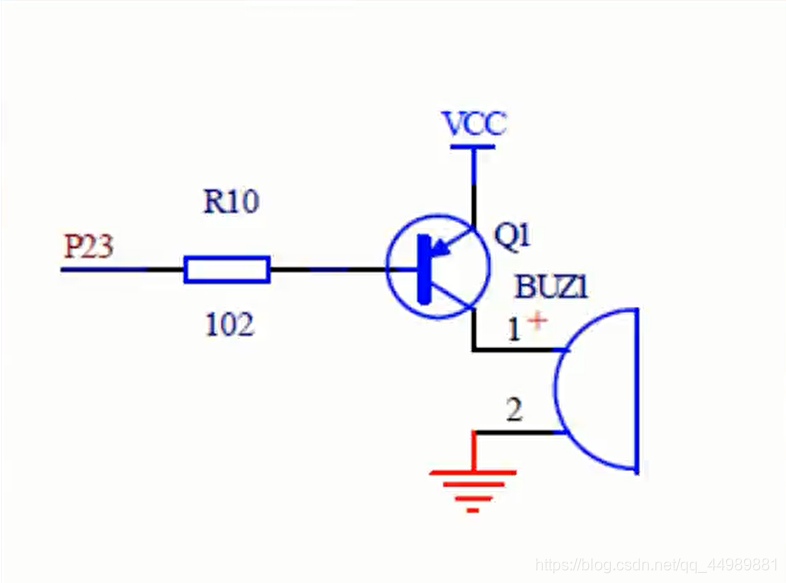

蜂鸣器原理图：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0UwgswiY-1604155522895)(img/buzzerSchematicDiagram.png)]

单片机它不是功率器件，它适合做控制用，不适合驱动功率器件

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

sbit beep = P2^3;	 // 定义寄存器的位变量控制蜂鸣器

void delay(unsigned int z){ // 毫秒级延时函数定义
	unsigned int x, y;
	for (x = z; x > 0; x--){
		for (y = 114; y > 0; y--){

		}
	}
}

void main(){ // main函数自身会循环
	delay(100);

	while(1){
		beep = ~beep;  // 每次运行取反，第一次输入0V，第二次输入5V
//		beep = 0;   //  输入0V的低电平，打开蜂鸣器
//		beep = 1;  //  输入5V的高电平，关闭蜂鸣器
		delay(100);	 // 延时 100毫秒	 通过增加延时的时间或减少延时的时间，来控制流水灯的速度
	}
}
