汇编语言 标志位

加法和进位标志位

两个无符号整数相加时，进位标志位是目的操作数最高有效位进位的副本。如果和数超过了目的操作数的存储大小，就可以认为CF=1。

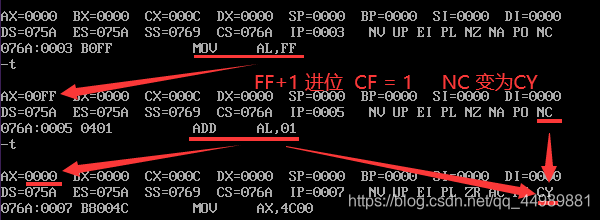

mov al, 0FFH
add al , 1                    ; AL = 00 , CF = 1

在上面的加法运算中，AL最高有效位的进位复制到进位标志位。

如果AX的值为00FFH，则对其进位加1操作后，和数不会超过16位，那么进位标志位清0.

mov ax, 00FFH
add ax, 1              ; AX = 0100H, CF = 0

但是，如果AX的值为FFFFH，则对其进行加1操作后，AX的高位就会产生进位

mov ax, 0FFFFH
add ax, 1          ; AX = 0000, CF = 1

减法和进位标志位

从较小的无符号整数中减去较大的无符号整数时，减法操作就会将进位标志位置1.

mov al, 1
sub al, 2     ; AL = FFH , CF = 1

注：

• INC和DEC指令不会影响进位标志位。在非零操作数上应用NEG指令总是会将进位标志位置1。
• 移动指令 mov、push、pop这些指令不会影响标志位。

零标志位

当算术运算结果等于0时，零标志位置1。
例1：

mov cx, 1
sub cx, 1						; ECX = 0, ZF = 1
mov ax, 0FFFFFFFFH
inc ax 							; ECX = 0, ZF = 1
inc ax 							; ECX = 1, ZF = 0
dec ax							; ECX = 0, ZF = 1

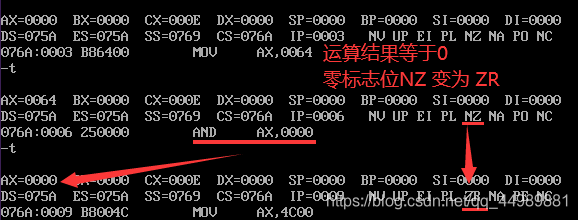

例2：

mov ax, 100
and ax, 0

mov ax, 4C00H
int 21

注：mul 和 div 运算不影响零标志位。

奇偶标志位

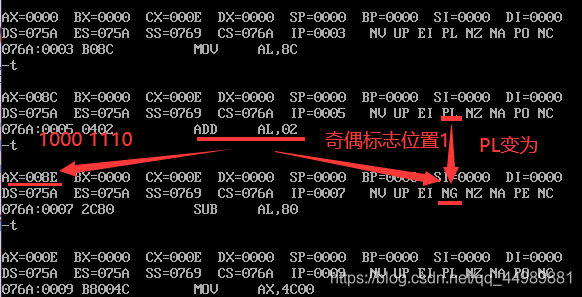

目的操作数最低有效字节中1的个数为偶数时，奇偶(PF)标志位置1。

mov al, 10001100B
add al, 00000010B   ; AL = 10001110,  PF = 1
sub al, 10000000B	; AL = 00001110, PF = 0

执行了ADD指令后，AL的值为1000 1110(4个0， 4个1)，PF = 1。执行了SUB指令后，AL的值包含了奇数个1，因此奇偶标志位等于0。

符号标志位

有符号数算术操作结果为负数，则符号标志位置1。

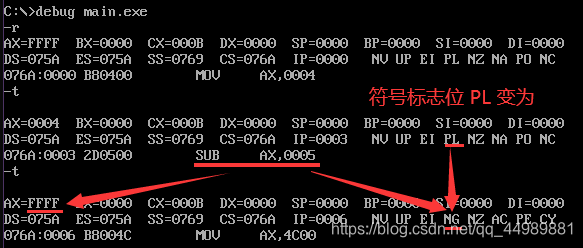

mov ax, 4
sub ax, 5  ; EAX = -1 , SF =1

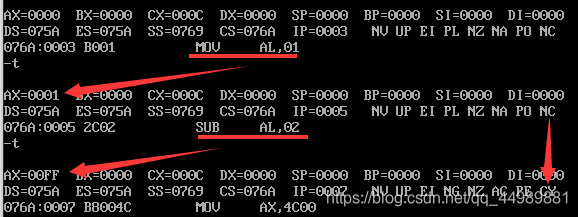

从机器的角度来看，符号标志位是目的操作数高位的副本。

mov bl ,1    ; BL = 01H
sub bl ,2    ; BL = FFH（-1）,  SF = 1

注：SF把计算的结果看作是正数或负数。

---

例如：
下面每条指令执行后，ZF PF SF标志位的值

assume cs:code
code segment
start:
;							ZF      PF    SF
			mov ax, 0
			sub al, al     ;1        1    0     al = 0000 0000B
			mov al, 1      ;1        1    0 	al = 0000 0001B
			push ax        ;1        1    0
			pop bx         ;1        1    0     bl = 0000 0001B
			add al, bl     ;0        0    0		al = 0000 0010B
			add al, 10     ;0        1    0		al = 0000 1100B
			mul al         ;0        1    0     AX = 0000 0000 1001 0000B

			; mul  不影响 SF 标志位

			mov ax, 4C00H
			int 21
code ends

end start

溢出标志位

有符号数算术操作结果与目的操作数相比，如果发生上溢或下溢，则溢出标志位置1.

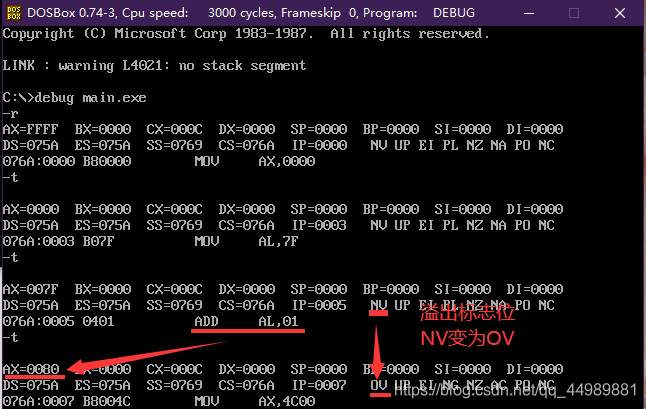

mov al, +127
add al, 1   ;  0F = 1

同样，最小的负数为-128，再减1就发生下溢。如果目的操作数不能容纳一个有效算术运算结果，那么溢出标志位置1。

mov al,  -128
sub al, 1         ; OF = 1

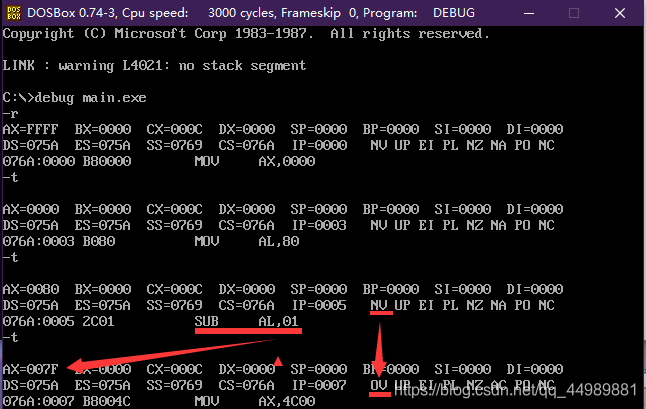

assume cs:code, ds:data, ss:stack

data segment
		db 256 dup(0)
data ends

stack segment stack
		db 128 dup(0)
stack ends

code segment
		start: mov ax, stack
			   mov ss, ax
			   mov sp, 128

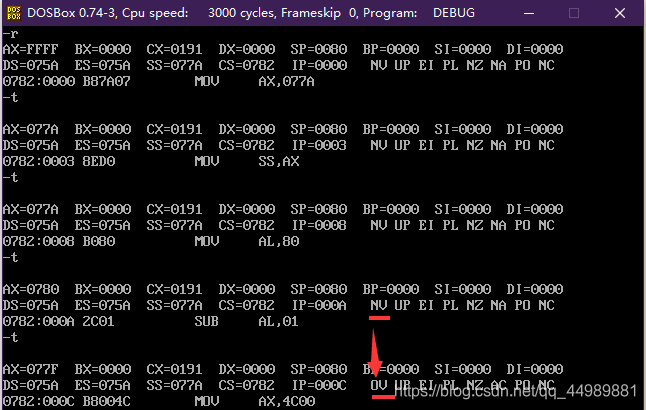

			   mov al, 80H   ; - 128 - 1 = -129
			   sub al, 1

			   mov ax, 4C00H
			   int 21H

code ends

end start

assume cs:code, ds:data, ss:stack

data segment
		db 256 dup(0)
data ends

stack segment stack
		db 128 dup(0)
stack ends

code segment
		start: mov ax, stack
			   mov ss, ax
			   mov sp, 128

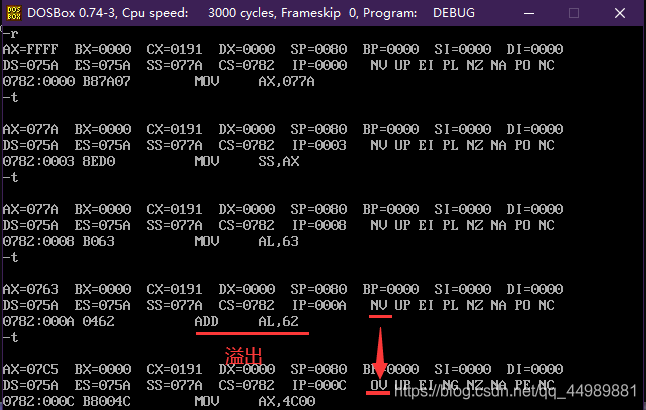

			   mov al, 99
			   add al, 98

			   mov ax, 4C00H
			   int 21H

code ends

end start

注：

• AL字节型数据表示的范围：-128~127
• AX字型数据表示的范围：-32768~32767
• 超过以上范围就会溢出，溢出标志位置1。

方向标志位

它用于控制字符串操作指令中地址指针变换的方向。若DF=0，串操作从低地址向高地址方向进行，每次操作后使地址指针SI、DI自动递增；若DF =1，则串操作从高地址向低地址方向进行，SI、DI自动递减。执行CLD指令可使DF清0，STD指令使DF置1。

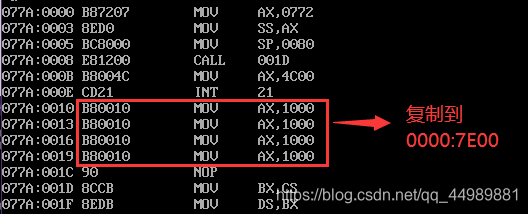

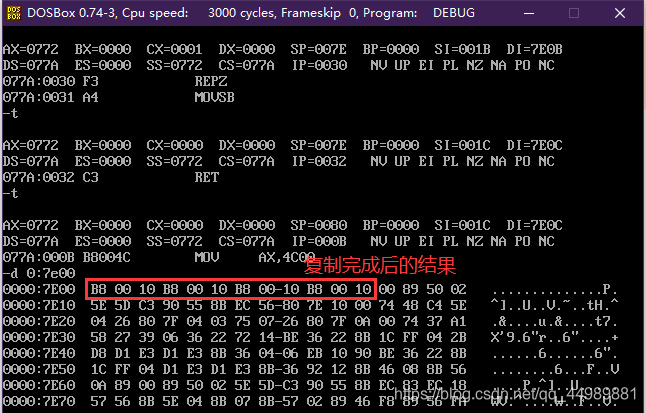

以下代码实现的是对指令的复制，复制到段地址:偏移地址 0000H:7E00H

assume cs:code, ds:data, ss:stack

data segment
		db 128 dup(0)
data ends

stack segment stack
		db 128 dup(0)
stack ends

code segment
		start:	mov ax, stack
			mov ss, ax
			mov sp, 128


			call cpy_Boot

			mov ax, 4C00H
			int 21H

;==========================================
Boot:		mov ax, 1000H
			mov ax, 1000H
			mov ax, 1000H
			mov ax, 1000H

Boot_end:   nop
; ===========================================
cpy_Boot:
			mov bx, cs
			mov ds, bx
			mov si, OFFSET Boot         ; ds:[si]   从 Boot 开始复制

			mov bx, 0
			mov es, bx
			mov di, 7E00H           ; es:[di]   复制到 段地址:偏移地址 0000H:7E00H

			mov cx, OFFSET Boot_end - Boot  ; 复制次数
			cld							  ; DF = 0
			rep movsb ; 复制屏幕上的东西     ; rep重复  movsb 复制字节
            ;每执行一次都会自动执行             inc si   inc di，无需自己调用
										; dec si   dec di
			ret

CODE ENDS           ; 结束
END START

• rep movsb 复制字节
  • b相当于byte
• rep movsw 复制字
  • w相当于word


assume cs:code, ds:data, ss:stack

data segment
		db 128 dup(0)
data ends

stack segment stack
		db 128 dup(0)
stack ends

code segment
		start:	mov ax, stack
			mov ss, ax
			mov sp, 128

			call init_reg

			call cpy_screen

			mov ax, 4C00H
			int 21H

; ===========================================================
cpy_screen:
			mov cx, 24

			mov si, 160
			mov di, 0

cpyScreenRow:
			push cx
			push si
			push di
			mov cx, 80

			cld
			rep movsw

			pop di
			pop si
			pop cx
			add si, 160
			add di, 160
			loop cpyScreenRow


;============================================================
init_reg:

			mov bx, 0B800H
			mov ds, bx
			mov es, bx
			ret

CODE ENDS           ; 结束
END START

标志	真值为1	假值为0
OF	OV	NV	. OV = Overflow	NV = not overflow
SF	NG	PL	NG = negative	PL = Positive
ZF	ZR	NZ	ZR = Zero	NZ = not Zero
PF	PE	PO	PE = EVEN	PO = ODD
CF	CY	NC	CY = Carry Yes	Nc = not Carry
DF	DN	UP	Dn = Down	UP

中断标志

IF = 1时，允许CPU响应可屏蔽中断，IF = 0时，禁止响应可屏蔽中断。执行STI指令可使IF置1，CLI指令使IF清0.

陷阱标志

TF也称为单步标志，它是为调试程序提供方便而设置的。若TF置1，则使CPU处于单步工作方式，每执行完一条指令，自动产生一次单步中断，将寄存器、存储器等内容显示在屏幕上，用户可查看本条指令执行后的结果，以便逐条检查指令执行结果。若TF = 0，则程序正常运行。
