Graphviz | Dot画图脚本语言学习

1-使用 Graphviz

1-1-下载,安装客户端Graphviz

1-1-2-Graphviz windows客户端

可用版本下载地址 | graphviz-2.38 ：URL

下载速度可能会和慢

1-1-3-安装,配置教程

参考 | windows下Graphviz安装及入门教程的实现方法 : URL

1-2-在线网站

网站1| Uhttp://www.webgraphviz.com
网站2推荐 | http://dreampuf.github.io

1-3-使用 VSCode 进行预览生成

在官网下载graphviz安装包

安装 vscode 插件 Graphviz Preview

在settings.json中添加 “graphvizPreview.dotPath”: "graphviz_path\graphviz-2.38\\release\\bin\\dot.exe", graphviz_path` 为所在路径，这些修改一下既可

新建一个 dot 文件，右上角就会有预览生成的按钮了

2-概述Dot和Graphviz

2-3-1-Q-Graphviz是什么?

	1---一个程序(软件)
	2---功能 : 作图【各种图】，自动排版
	3---可生成png,pdf……格式

2-3-2-Q-Graph的组成?

	1---graph(图)
	2---node(节点)
	3---edge(边)
	4---attribute(属性)

2-3-4-Q-Graphviz如何使用?

	1---使用专门的语言编写，dot……

2-4-1-Q-DOT是什么?

Dot language

	1---一种计算机语言，dot语言
	2---可以画图

2-4-2-Q-dot的历史?

2-4-3-Q-dot有什么用?

	1---画图

2-4-4-Q-dot怎么用?

定义dot的抽象语法，抽象语法，抽象语法
定于约束规则如下

1.graph  //声明图
	[strict] (graph | digraph) ['ID'] '{ stmt_list}'
2.stmt_list
	[strict [';']  stmt_list]
3.stmt
	node_stmt |edge_stmt | attr_stmt | ID = 'ID' | subgraph
4.attr_stmt  //属性语句使用
	(graph | node | edge ) attr_list
5.attr_list  //属性列表使用
	'[' [a_list] ']' [attr_list]
6.a_list
	ID '=' ID [ ( ';' | ';' ) ] [a_list]
7.edge_stmt  //边语句使用
	(node_id |subgraph) edgeRHS [attr_list]
8.edgeRHS
	edgeop (node_id |subgraph |edegRHS)
9.node_stmt
	node_id
10.node_id
	ID [port]
11.port
	'I' ID ['I' compass_pt] 'stmt_list'
12.subgraph
	[subgraph [10]] '{stmt_list'}'
13.compass-pt
	(n | ne | e | se | s | sw | w |nw | -)

2-4-5-dot语法关键字

strict    |  严格图限定，禁止创建多个相同的边
graph     |  无向图，在创建图之前必须声明是有向图还是无向图
digraph   |  有向图(常用)
node      |  节点
edge      |  边
subgraph  |  子图

说明

1.图(graph)
	---整个图graph,必须使用graph,或digraph {
   } ，限定说明图
	---图中声明列表可为空，也可为多个，声明后，;为可选项
2.属性(attribute)
	---形如 [shape="",style="",weight="",……]的称为属性列表
	---属性必须使用[ ]括起来
	---属性列表项为 key=value的形式存在，列表项可以以 ","或";"结尾
3.边(edge)

4.节点(node)
	---节点标识符 [label="节点描述文字" ,height=.5]
	---如
		node0 [label = "<postid1 > string | <postid2> string | <postid3> string3"]
		node:head[color="lightblue"]  //设置该节点node0部分的颜色

3-教程

3-1-快速入门

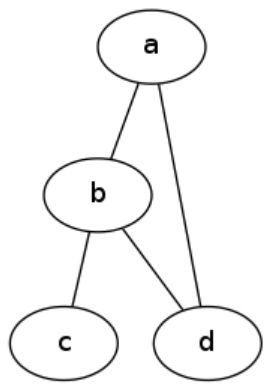

简单例子-无向图

graph graphname {

    a -- b;
    b -- c;
    b -- d;
    d -- a;
}

效果

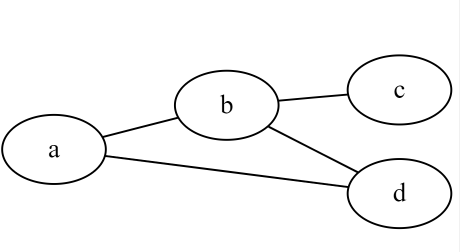

一样的图，不一样的布局

graph graphname {

    rankdir=LR;  //Rank Direction Left to Right
    a -- b;
    b -- c;
    b -- d;
    d -- a;
}

效果

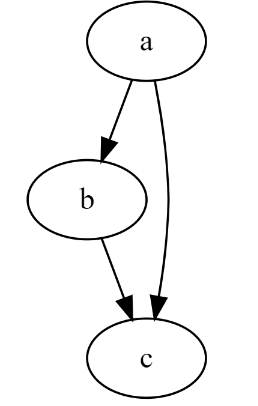

简单例子-有向图

digraph graphname{

    a -> b;
    b -> c;
    a -> c;
}

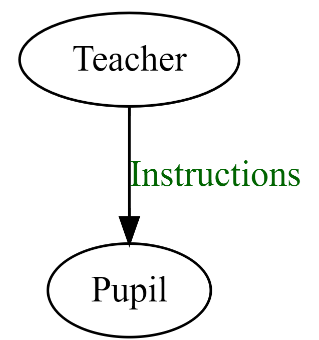

带标签的有向图

digraph graphname{


    T [label="Teacher"]      // node T
    P [label="Pupil"]  // node P

    T->P [label="Instructions", fontcolor=darkgreen] // edge T->P
}

同样的图，不同颜色，样式

digraph graphname {

    T [label="Teacher" color=Blue, fontcolor=Red, fontsize=24, shape=box]      // node T
    P [label="Pupil" color=Blue, fontcolor=Red, fontsize=24, shape=box]  // node P

    T->P [label="Instructions", fontcolor=darkgreen] // edge T->P
}

可选择的node节点的形状

digraph graphname {

    rankdir="BT"

box [shape="box"];
polygon [shape="polygon"];
ellipse [shape="ellipse"];
oval [shape="oval"];
circle [shape="circle"];
point [shape="point"];
egg  [shape="egg"
