本文档详细介绍了OSPF网络的配置实践，包括IP地址分配、区域划分、特殊区域设置、路由汇总、安全验证及收敛速度优化。实验涉及多台路由器的OSPF协议配置，如环回接口配置、路由引入、路由聚合、NAT设置以及区域认证，旨在减少路由表规模，保障网络安全性，确保全网可达，并实现公网访问。
实验要求

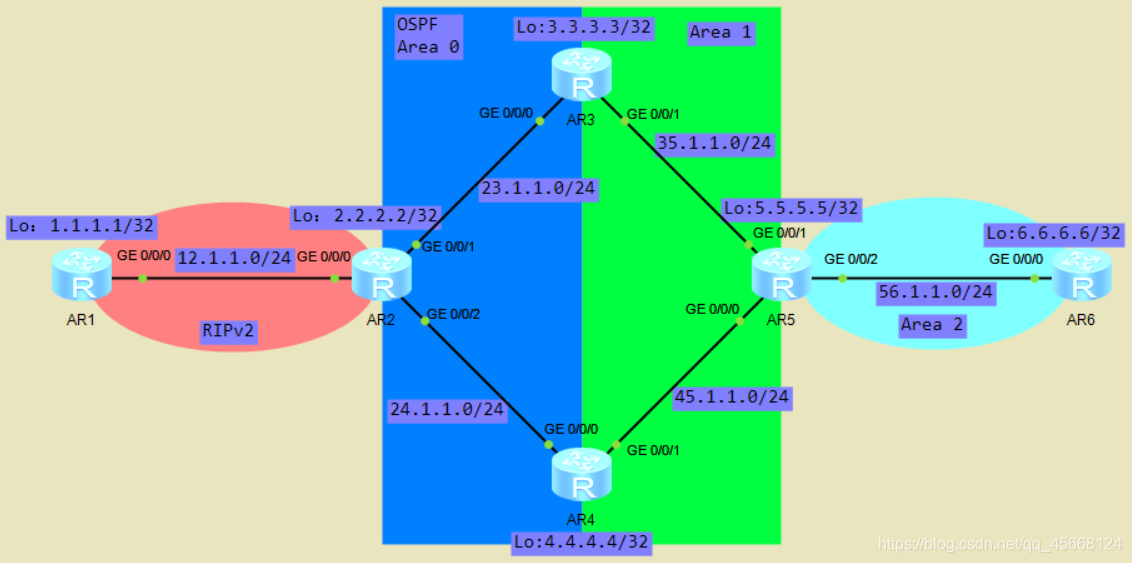

按照图示配置IP地址，所有路由器配置环回口IP地址为X.X.X.X32作为Router-id,，X为设备编号(R6除外)
按照图示分区域配置OSPF与RIP
R6上配置环回口模拟业务网段；并在R2 上进行单点双向路由引入，要求所有业务网段的路由聚合为一条后发布到OSPF区域
Area2为了减小路由表规模，配置为Totally Stub区域；要求OSPF区域内所有路由可达
OSPF区域内路由器不允许存在12.1.1.0/24网段的路由
为了保证协议安全，Area 0配置区域验证，验证密钥bad-5
实验思路
实验内容及步骤
1、各区域IP地址的划分
2、对AERA0区域的设备进行IP地址及环回地址和缺省路由的配置
4、配置AREA1、AREA2、AREA3、AREA4的IP地址及环回接口
5、启动每台设备的OSPF协议
5、更改tunnel接口的接口类型
6、在R12进行重发布，从而可以让运行OSPF的设备学习到域外路由
7、将AREA4更改为域外路由来减少路由信息
8、在ABR的设备上做域间路由汇总以及ASBR的设备上做域外路由汇总
9、将AREA1、AREA2、AREA3做成特殊区域，来实现路由条目的减少
10、对ABR及ASBR做过子网汇总的路由器做空接口来进行防环
11、能够进行访问到公网。进行NAT协议的配置
12、对AREA1进行区域认证的配置，保证更新安全
13、加快收敛
实验结果及验证
1、各个路由器的IP地址的配置
2、各个路由器的OSPF路由信息
3、通过AR5来查看整个路由条目
4、全网可达
实验要求
1、R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用公有IP。
2、R3、R5、R6、R7为MGRE环境，R3为中心站点。
3、整个OSPF环境IP地址基于172.16.0.0/16划分。
4、减少LSA的更新量，加快收敛，保证更新安全。
5、全网可达。
实验思路
1、根据实验要求对172.16.0.0/16网段进行子网划分，方便之后的子网汇总，从而实现对路由条目的减少。
2、对各个设备进行IP地址的配置，及环回接口的配置。
3、对R3、R5、R6、R7设备进行MGRE环境的配置，R3为中心站点，并在这四个路由器上而配置到ISP的缺省路由，实现对边界路由器的私网互通。
4、对各个路由器进行配置OSPF协议并进行宣告，注意在宣告的时候可以汇总的路由信息可以汇总后一并宣告，让其各个路由器获取其他网段的路由拓扑信息，从而获取路由条目。
5、将域外路由通过重发布实现OSPF内可以互通。
6、对需要做特殊区域的区域做特殊区域的配置
7、对边界路由器配置NAT协议从而实现可以对公网的访问
实验内容及步骤
1、各区域IP地址的划分
将172.16.0.0/16的网段进行子网划分，将该网段划分为8个网段，取其中6个作为我们实验所使用的IP地址，剩下的2个IP地址作为我们的备份网段，方便以后该网络拓扑结构发生变化，需要增加设备，来所留的备用网段。每个网段在进行子网划分，分为P2P网络需要所使用的IP地址，和MA网络所使用的IP地址，及环回地址所使用的IP地址。各个区域IP地址的划分结果如下：
注意：
1、如今的实验需要判断网络接口类型为P2P网络类型还是MA网络类型。
2、如今做的实验要切合实际工程，因为一个广播域一般最多也就有200到300台主机设备，所以划分网段需将网段划分为/24的网段来使用，这样更加切合实际。
3、P2P网络类型当中只有两台设备，因此可以使用/30的网段，而在实际当中MA网络类型当中有可能存在多台路由器使用一个网段，因此将MA网络当中网段划分为/29的网段更加合理。
172.16.0.0/19 --- AREA0
172.16.0.0/24 --- P2P骨干
172.16.0.0/30
......
172.16.1.0/24 --- MA骨干
172.16.1.0/29
......
172.16.2.0/24
......
172.16.32.0/19 --- AREA1
172.16.32.0/24 --- P2P骨干
172.16.32.0/30
......
172.16.33.0/24 --- MA骨干
172.16.33.0/29
......
172.16.34.0/24
......
1
