嘉立创EDA 画PCB板子经验总结（二）

1. 嘉立创EDA添加引脚名：

点击图标

然后点击需要添加引脚名的线，可以看到，如果使用添加网络标签按钮，文字是蓝色的。

添加文字的图标是不能用来标记引脚名的，如果使用添加文字按钮，文字是黑色的，且没有映射到线上。


添加文字的一般用在标记模块名，以及运放等地方，相当于注释。

2. 嘉立创EDA画原理图时添加引脚名时无需考虑大小写

编辑后回车会自动变成大写。

3.嘉立创EDA查找二极管

shift+F

4.电解电容和常规电容符号区别

本项目使用的是贴片型电解电容：

以及贴片电容：

5.嘉立创EDA批量管理丝印 方向❌，是位置不是方向

布局->属性位置，可以快速地把元件的丝印放置在元件的四周或者元件的中心。

但是会出现错误的情况：
l
而且丝印方向还是要自己手动调整，所以最好还是边布局边改丝印。

6. 布局的顺序

1.如果有电源模块（DCDC），有升压降压电路 +5V +12V的转变，那么先布局电源模块，然后将负载放在+5V和+12V两侧。
2.然后布局MCU，将负载按照芯片引脚摆放好位置
3.电容两端是VDD GND的大概率是滤波，放在输入输出口附近

7.如果出现有交线的情况该如何

三条线或者多条线时如何保证钝角？

两条线可以十字相连，并添加泪滴；三条线可以采用树状结构。

8.导线是否可以从元件中间穿过

电阻
电容
电感
芯片
插件

可以是可以，但是原则上不建议养成这样的习惯。

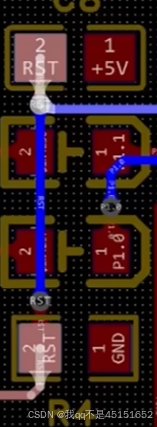

可以在RST引脚打一个过孔，切换到底层进行连线。

9.摆放丝印

1. 线上、过孔上都可以摆放丝印，不影响。

10.画PCB时挪动器件，怎样设置移动器件时导线跟随？

11.将过孔全部删掉的方法

右侧边栏过滤，将全部的小眼睛关闭，只留一个过孔

12.铺铜后DRC检查出错，放置过孔后还是错的问题：

一共10处：
有2处是器件距离太近，拉远了之后放置过孔就对了。
为避免出错，将直接在铺铜区放过孔的方式改成了：用alt+W连线后双击的方式放置过孔，对剩下的8处来说没什么效果，这个方法不需要。
点击铺铜区，右侧边栏点击属性，将制造优化改成否，然后重建铺铜区，一下就去除了4个错误。
有2处是器件距离太近，拉远了之后放置过孔就对了。

还有两处：

打开GND飞线后发现这两处尽管打了过孔还是有飞线，因为中间没有铺上铜。

将底层也铺上了铜，问题解决。

13.放置连接器的方法

像下图一样搜索，SMD是贴片的意思，贴片的连接器分为立贴、卧贴和弯插

本工程使用了立贴的，如上图第二个所示

14.吸附的快捷键 alt+S

本人暂未看过嘉立创EDA讲解画PCB的视频，可能中间会有错误，有错的话之后会改正。不喜勿喷
