一、实验目的

通过设计并实现支持 10 条指令的CPU，进一步理解和掌握CPU设计的基本原理和过程。

二、实验内容

设计和实现一个支持如下十条指令的单周期CPU。

非访存指令

清除累加器指令CLA
累加器取反指令COM
算术右移一位指令SHR：将累加器 ACC中的数右移一位，结果放回 ACC
循环左移一位指令CSL：对累加器中的数据进行操作
停机指令STP

访存指令

加法指令ADD X：[X] + [ACC] –>ACC，X为存储器地址，直接寻址
存数指令STA X，采用直接寻址方式
取数指令LDA X，采用直接寻址

转移类指令

无条件转移指令JMP imm：signExt(imm)->PC
有条件转移(负则转)指令BAN X：ACC 最高位为 1 则(PC)+X->PC，否则 PC 不变

三、实验原理

1. 规定

机器字长、指令字长和存储字长均为16位
指令格式为：

指令及其操作码对照表

非访存指令	访存指令	转移类指令
清除累加器指令CLA`0000`	加法指令ADD`0100`	无条件转移指令JMP`0111`
累加器取反指令COM`0001`	存数指令STA`0101`	有条件转移指令BAN `1000`
算术右移一位指令SHR`0010`	取数指令LDA`0110`
循环左移一位指令CSL`0011`
停机指令STP： `1001`

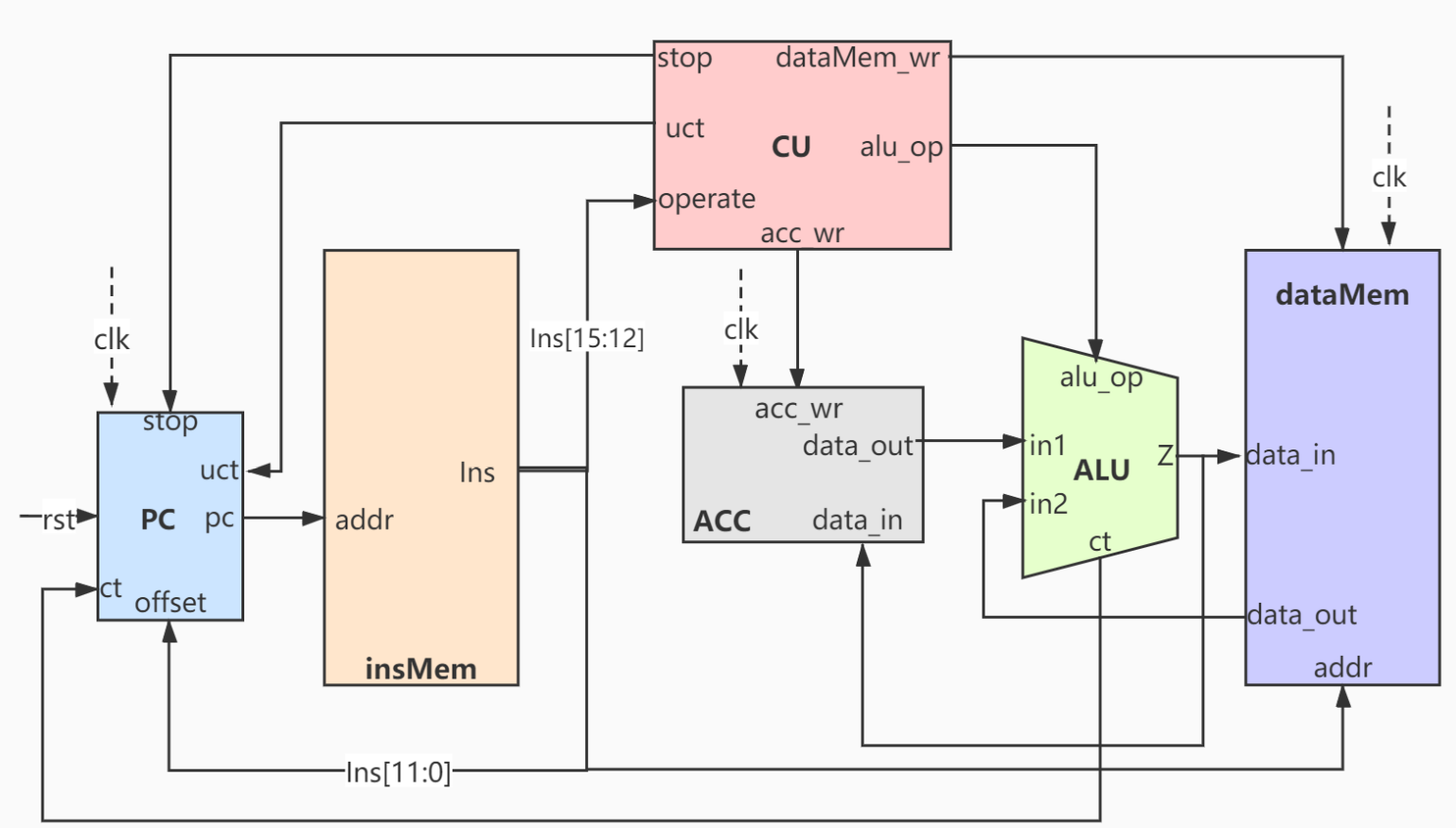

2. 原理图

四、实验步骤

1. CPU各部件实现

pc

输入：

clk	rst	stop	ct	uct
时钟	时钟	停机	条件转移	无条件转移

输出：

offset	pc
12位转移指令偏移量	12位指令地址码

//pc
module pc(
    input wire clk, rst, stop, ct, uct, //时钟、重置、停机、条件转移、无条件转移
    input wire [11:0] offset,  //12位转移指令偏移量
    output reg [11:0] pc  //12位指令地址码
);

    assign stop = 0;  //初始化开机状态
    // assign clk = (stop==1)?1'bz:0; //停机则将clk置0

    always@(posedge clk) begin
      if(rst == 1)
        pc = 0;
      else
        pc = pc + 1;
    end

    always@(negedge clk) begin
      if(uct == 1)  //无条件转移
        pc = offset-1;
      if(ct == 1)  //条件转移
        pc = pc+offset-1;
    end

endmodule

insMem

输入：

addr
12位指令地址码

输出：

Ins
16位指令

//insMem
module insMem(
    input wire [11:0] addr,  //12位指令地址码
    output wire [15:0] Ins  //16位指令
);
    reg[15:0] insMem[4096:0];  //2^12个存储单元,每个存储单元16位

    initial begin
        insMem[0] = 16'b0000000000000000;    //0000 0000 0000 0000  清除累加器指令CLA
        insMem[1] = 16'b0001000000000000;    //0001 0000 0000 0000  累加器取反指令COM
        insMem[2] = 16'b0010000000000000;    //0010 0000 0000 0000  算术右移一位指令SHR
        insMem[3] = 16'b0011000000000000;    //0011 0000 0000 0000  循环左移一位指令CSL
        insMem[4] = 16'b0100000000000001 ;   //0100 0000 0000 0001  加法指令ADD
        insMem[5] = 16'b0101000000000000;    //0101 0000 0000 0000  存数指令STA
        insMem[6] = 16'b0110000000000000;    //0110 0000 0000 0000  取数指令LDA
        insMem[7] = 16'b0111000000001001;    //0111 0000 0000 1001  无条件转移指令JMP

        insMem[9] = 16'b1000000000001001;    //1000 0000 0000 1001  有条件转移BAN

        insMem[10] = 16'b100100000000000;    //1111 0000 0000 0000  停机指令STP
    end

    assign Ins = insMem[addr];

endmodule

acc

输入：

clk	acc_wr	data_in
时钟	acc读写控制	16位输入数据

输出：

data_out
16位输出数据

//acc
module acc(
    input wire clk, acc_wr, //时钟、acc读写控制
    input wire [15:0] data_in,  //16位输入数据
    output wire [15:0] data_out //16位输出数据
);
    reg [15:0] acc; //16位acc

    initial begin
        acc = 1;  //acc初始化1
    end

    assign data_out = acc;

    always@(negedge clk) begin
      if(acc_wr == 1)
        acc = data_in;
    end

endmodule

alu

输入：

in1	in2	alu_op
操作数1	操作数2	操作选择信号

输出：

ct	Z
条件转移	结果

//alu
module alu(
    input wire [15:0] in1, in2,   //操作数in1和in2
    input wire [3:0] alu_op,  //操作选择信号alu_op
    output reg ct, //条件转移ct
    output reg [15:0] Z   //Z
);
    initial begin
      ct = 0;
      Z = 0;  //初始化结果Z为0
    end

    always@* begin
      case (alu_op)
          4'b0000: Z = 0;   //清除累加器指令CLA
          4'b0001: Z = ~in1;    //累加器取反指令COM
          4'b0010: Z = in1[15] == 1 ? {1'b1, in1[15:1]} : {1'b0, in1[15:1]};    //算术右移一位指令SHR
          4'b0011: Z = {in1[14:0], in1[15]};    //循环左移一位指令CSL
          4'b0100: Z = in1 + in2;   //加法指令ADD
          4'b0101: Z = in1;    //存数指令STA
          4'b0110: Z = in2;   //取数指令LDA
          4'b1000: ct = in1[15]==1?1:0;   //有条件转移BAN
          4'b1001: ;    //停机指令
      endcase
    end

endmodule

cu

输入：

operate
4位指令操作码

输出：

stop	uct	acc_wr	dataMem_wr	alu_op
停机信号	非条件转移uct	acc读写控制	数据存储器读写控制	alu操作选择

//cu
module cu(
    input wire [3:0] operate,    //4位指令操作码
    output reg stop, uct, acc_wr, dataMem_wr, //停机信号、非条件转移uct、acc读写控制、数据存储器读写控制
    output reg [3:0] alu_op //alu操作选择
);
    initial begin
      stop = 0;
      uct = 0;
      acc_wr = 0;
      dataMem_wr = 0;
      alu_op = 4'b1111;
    end

    always @(operate) begin
      case(operate)
        4'b0000: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100000;   //清除累加器指令CLA
        4'b0001: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100001;   //累加器取反指令COM
        4'b0010: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100010;   //算术右移一位指令SHR
        4'b0011: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100011;   //循环左移一位指令CSL
        4'b0100: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100100;   //加法指令ADD
        4'b0101: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00010101;   //存数指令STA
        4'b0110: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100110;   //取数指令LDA
        4'b0111: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b01000111;   //无条件转移指令JMP
        4'b1000: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00001000;   //有条件转移BAN
        4'b1001: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b10000000;   //停机STOP
        endcase
    end

endmodule

dataMem

输入：

dataMem_wr	clk	addr	data_in
dataMem使能	时钟	12位指令地址	16位输入数据

输出：

data_out
16位输出数据

//dataMem
module dataMem(
    input wire dataMem_wr, clk, //dataMem使能、时钟
    input wire [11:0] addr, //12位指令地址
    input wire [15:0] data_in,  //16位输入数据
    output wire [15:0] data_out //16位输出数据
);
    reg [15:0] dataMem[4096:0]; //2^12个存储单元,每个存储单元16位

    assign data_out = dataMem[addr];

    initial begin
      dataMem[0] = 16'b0000000000000001;    //初始化1
      dataMem[1] = 16'b0000000000000010;    //初始化2
    end

    always@(negedge clk) begin
      if(dataMem_wr == 1)
        dataMem[addr] = data_in;
    end

endmodule

2. CPU例化实现

调用以上各个模块

module cpu(
    input wire clk, rst
);
    wire stop, ct, uct, acc_wr, dataMem_wr;
    wire [11:0] pc_addr;
    wire [3:0] alu_op;
    wire [15:0] ins, in1, in2, Z;

    //pc实例化
    pc pc(
      .clk(clk), .rst(rst), .stop(stop), .ct(ct), .uct(uct),
      .offset(ins[11:0]),
      .pc(pc_addr)
    );
    //指令存储器实例化
    insMem insMem(
      .addr(pc_addr),
      .Ins(ins)
    );
    //acc实例化
    acc acc(
      .clk(clk), .acc_wr(acc_wr),
      .data_in(Z),
      .data_out(in1)
    );
    //数据存储器实例化
    dataMem dataMem(
      .dataMem_wr(dataMem_wr), .clk(clk),
      .addr(ins[11:0]),
      .data_in(Z),
      .data_out(in2)
    );
    //cu实例化
    cu cu(
      .operate(ins[15:12]),
      .stop(stop), .uct(uct), .acc_wr(acc_wr), .dataMem_wr(dataMem_wr),
      .alu_op(alu_op)
    );
    //alu实例化
    alu alu(
      .in1(in1), .in2(in2),
      .alu_op(alu_op),
      .ct(ct),
      .Z(Z)
    );

endmodule

3. 编写测试文件

module cpu_test;
    reg clk, rst;

    initial begin
      clk = 1;
      rst = 1;
      #5 rst = 0;
      #80 $stop;
    end

    always #5 clk = ~clk;

    cpu cpu(
        .clk(clk), .rst(rst)
    );

endmodule

4. 仿真结果及分析

根据以下原理图及实验结果波形图进行分析

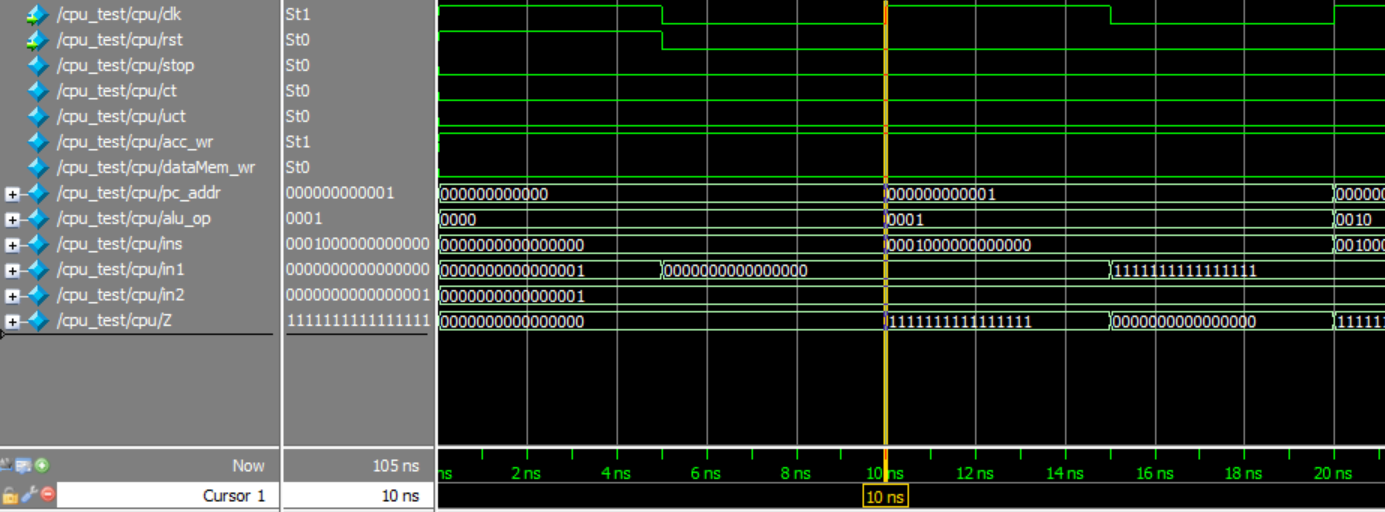

1. 清除累加器指令CL

0~5ns时：rst=1，pc中指令地址pc_addr=000000000000，到insMem中取出指令ins=0000000000000000，其中操作码operation=0000传给CU

4'b0000: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100000;

CU发出以上各种控制信号

alu_op=0000，然后alu执行清除累加器指令CLA，结果Z=0
```
//清除累加器指令CLA
4'b0000: Z = 0;
```
dataMem_wr=0，不能对dataMem进行写操作；
acc_wr=1，可以对acc进行写操作

初始化时acc=1、dataMem[0]=0000000000000001；因此ACC的data_out端口输出1，传给ALU的in1口，in1=0000000000000001；dataMem[0]的数据输出给ACC的in2，因此in2=0000000000000001

5~10ns时：5ns时rst置0，时钟下降沿；ALU将Z=0写入ACC中，同时ACC输出数据到in1，使得in1=000000000000；in2不变

2. 累加器取反指令COM

10ns~15ns时：10ns时钟上升沿，pc_addr加1得pc_addr=000000000001，到insMem中取出指令ins=0001000000000000，其中的操作码operation=0001传给CU

4'b0001: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100001;

CU发出以上各种控制信号

alu_op=0001：alu执行清除累加器指令CLA，结果Z=~in1=111111111111
```
//累加器取反指令COM
4'b0001: Z = ~in1;
```
dataMem_wr=0，不能对dataMem进行写操作
acc_wr=1，可以对acc进行写操作

此时in1、in2均不变

15~20ns时：15ns时钟下降沿，ALU将Z=111111111111写入ACC中，同时ACC输出数据到in1，使得in1=111111111111；

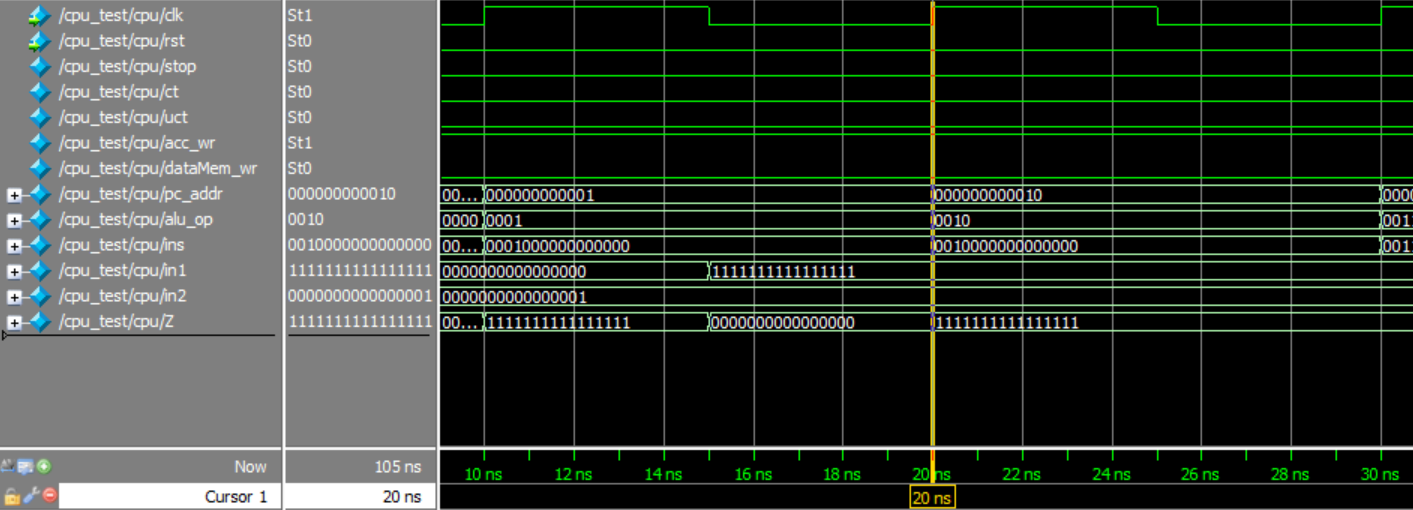

3. 算术右移一位指令SHR

20ns~25ns时：20ns时钟上升沿，pc_addr加1得pc_addr=000000000010，到insMem中取出指令ins=0010000000000000，其中的操作码operation=0010传给CU

4'b0010: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100010;

CU发出以上各种控制信号

alu_op=0010，然后alu执行算术右移一位指令SHR，结果Z=111111111111

//算术右移一位指令SHR
4'b0010: Z = in1[15] == 1 ? {1'b1, in1[15:1]} : {1'b0, in1[15:1]};

dataMem_wr=0，不能对dataMem进行写操作；acc_wr=1，可以对acc进行写操作

in2不变

25~30ns时：25ns时钟下降沿，ALU将Z=111111111111写入ACC中，同时ACC输出数据，使得in1=111111111111；in2不变

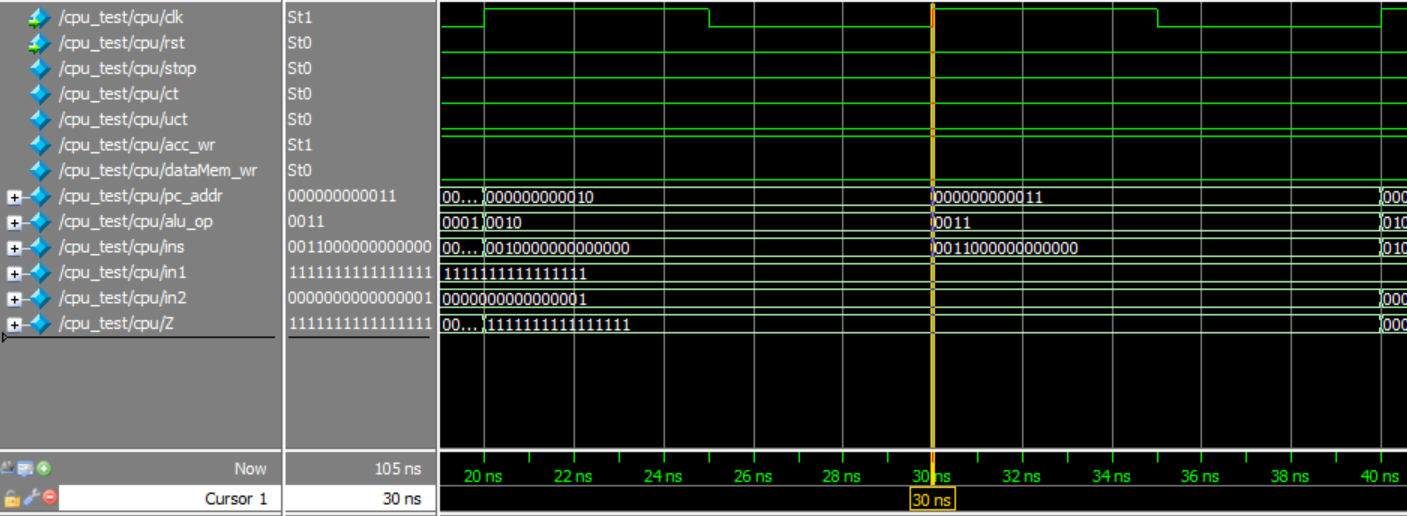

4. 循环左移一位指令CSL

30ns~35ns时：30ns时钟上升沿，pc_addr加1得pc_addr=00000011，到insMem中取出指令ins=0011000000000000，其中的操作码operation=0011传给CU

4'b0011: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100011;

CU发出以上各种控制信号

alu_op=0011，alu执行循环左移一位指令CSL，结果Z=111111111111

//循环左移一位指令
CSL4'b0011: Z = {in1[14:0], in1[15]};

dataMem_wr=0，不能对dataMem进行写操作；acc_wr=1，可以对acc进行写操作

in2不变

35~40ns时：35ns时钟下降沿，ALU将Z=111111111111写入ACC中，同时ACC输出数据，使得in1=111111111111；in2不变

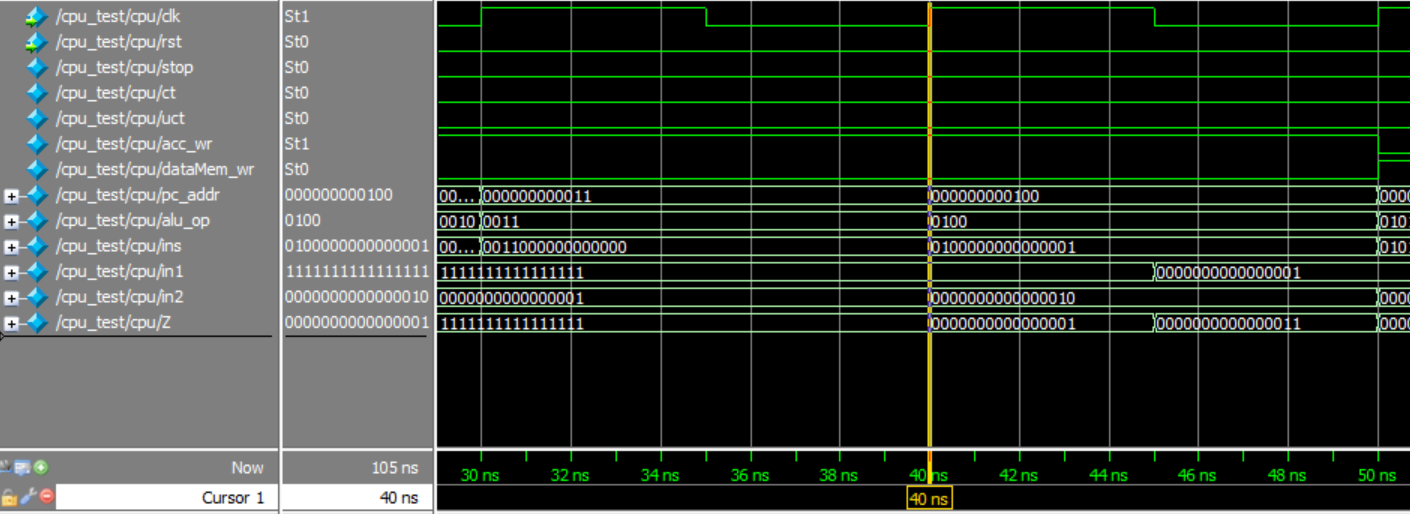

5. 加法指令ADD

40ns~45ns时：40ns时钟上升沿，pc_addr加1得pc_addr=00000100，到insMem中取出指令ins=0100000000000001，其中的操作码operation=0100传给CU

4'b0100: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100100;

CU发出以上各种控制信号

alu_op=0100，然后alu执行加法指令ADD，in2从dataMem[1]读入数据，与ACC的数据相加得结果Z=1111111111111111+b0000000000000010=0000000000000001
```
//加法指令ADD
4'b0100: Z = in1 + in2;
```
dataMem_wr=0，不能对dataMem进行写操作；
acc_wr=1，可以对acc进行写操作

45~50ns时：45ns时钟下降沿，ALU将Z=0000000000000001写入ACC中，同时ACC输出数据，使得in1=0000000000000001；in2不变；Z=in1+in2=0000000000000011

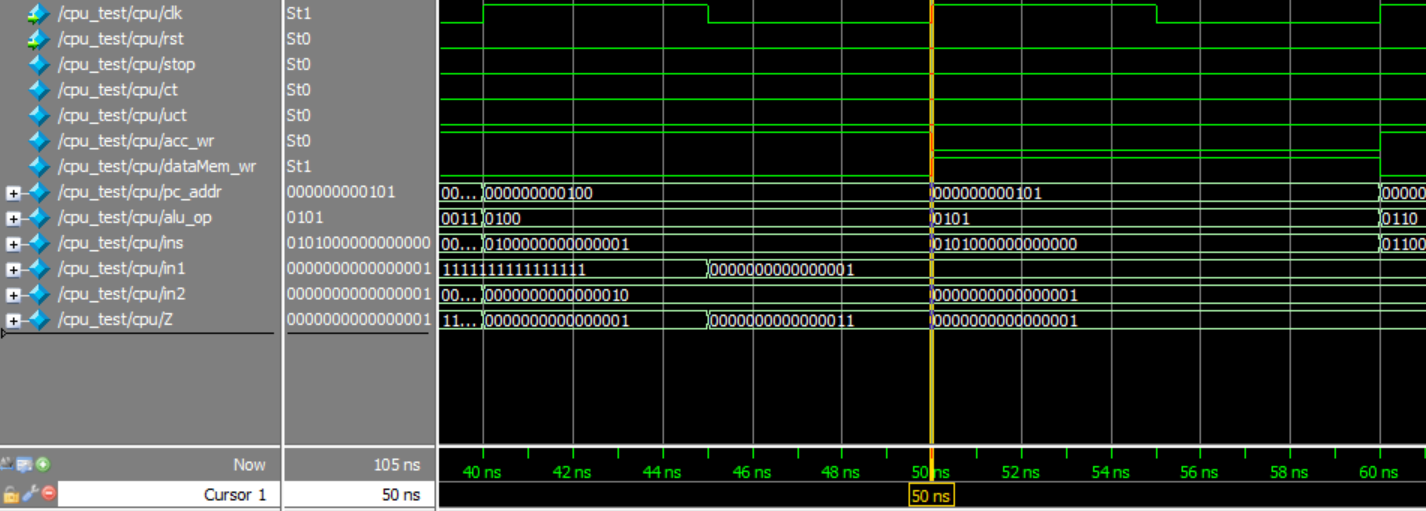

6. 存数指令STA

50ns~55ns时：50ns时钟上升沿，pc_addr加1得pc_addr=000000000101，到insMem中取出指令ins=0101000000000000，其中的操作码operation=0101传给CU

4'b0101: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00010101;

CU发出以上各种控制信号

alu_op=0101，然后alu执行存数指令STA，结果Z=in1=0000000000000001
```
//存数指令STA
4'b0101: Z = in1;
```
dataMem_wr=1，可以对dataMem进行写操作
acc_wr=0，不能对acc进行写操作

55~60ns时：55ns时钟下降沿，ALU将Z=0000000000000001写入dataMem[000000000101]中，输出数据，使得in2=0000000000000001；in1不变

7. 取数指令LDA

60ns~65ns时：60ns时钟上升沿，pc_addr加1得pc_addr=00000110，到insMem中取出指令ins=0110000000000000，其中的操作码operation=0110传给CU

4'b0110: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00100110;

CU发出以上各种控制信号

alu_op=0110，然后alu执行取数指令LDA，结果Z=in2=0000000000000001
dataMem_wr=0，不能对dataMem进行写操作；acc_wr=1，可以对acc进行写操作

65~70ns时：65ns时钟下降沿，ALU将Z=0000000000000001写入ACC中，同时输出数据，使得in1=0000000000000001；in2不变

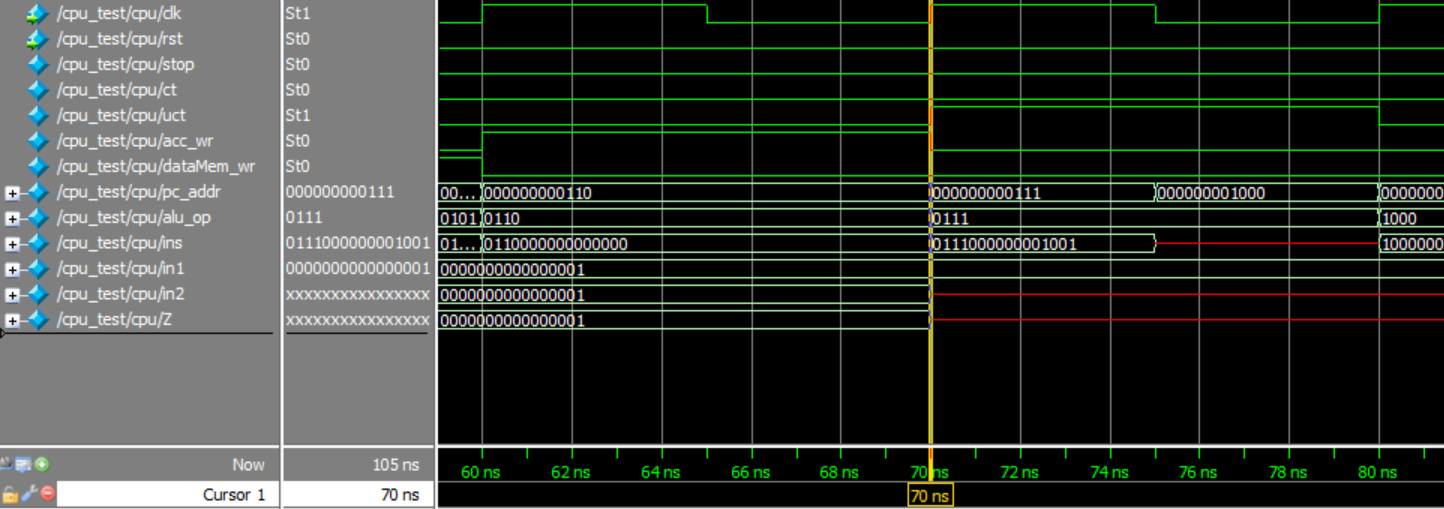

8. 无条件转移指令JMP

70ns~75ns时：70ns时钟上升沿，pc_addr加1得pc_addr=000000000111，到insMem中取出指令ins=0111000000001001，其中的操作码operation=0111传给CU

4'b0111: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00000111;

CU发出以上各种控制信号

alu_op=0111，然后alu执行无条件转移指令JMP
dataMem_wr=0，不能对dataMem进行写操作；acc_wr=0，不能对acc进行写操作
uct=1，进行无条件转移

75~80ns时：75ns时钟下降沿，pc被修改，转移偏移量为9，pc_addr=000000001001-1=000000001000；

9. 有条件转移指令BAN

80ns~85ns时：80ns时钟上升沿，pc_addr加1得pc_addr=00001001，到insMem中取出指令ins=1000000000001001，其中的操作码operation=1000传给CU

4'b1000: {stop,uct,acc_wr,dataMem_wr,alu_op} = 8'b00001000;

CU发出以上各种控制信号

alu_op=1001，然后alu执行有条件转移指令BAN，结果ct=0
```
//有条件转移BAN
4'b1000: ct = in1[15]==1?1:0;
```
dataMem_wr=0，不能对dataMem进行写操作；
acc_wr=0，不能对acc进行写操作

85~90ns时：75ns时钟下降沿，由于ct，所以pc不被修改，保持不变

10. 停机指令STP

90ns后：90ns时钟上升沿，pc_addr加1得pc_addr=00001001，到insMem中取出指令ins=100100000000000，其中的操作码operation=1001传给CU

4'b1001: {stop,uct,ct,acc_wr,dataMem_wr,alu_op} = 8'b100000000;

CU使stop=1，发出停机控制信号，执行停机指令

//停机指令STP
4'b1001: ;

从此pc不再增加，保持不变
