Quartus II和Modelsim初学踩坑笔记

Quartus II和Modelsim初学踩坑笔记

1.软件安装

网上有关软件安装的教程已经足够多了，这里不再赘述，但我要提醒的一点是，不要把软件和之后创建的项目工程放在中文路径下面!!!
本文使用的软件环境是Quartus II和Modelsim Altera。

2.工程创建

（1）新建工程文件夹
工程文件夹大可以按自己的习惯创建，这里提供一种模板可供参考。（工程文件模板学习于小梅哥FPGA的AC620开发板标准配套学习资料的视频教程）

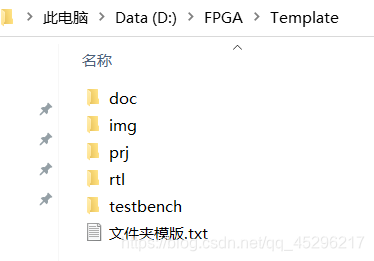

Template文件夹下分别有下图所示5个子文件夹，doc文件夹用来存放工程相关的说明文档等，img文件夹用来存放设计相关图片存放目录（主要为了方便后期写文档），prj为工程文件存放目录，rtl存放verilog可综合代码文件，testbench为对应的testbench存放文件夹。
（2）Quartus II中新建工程

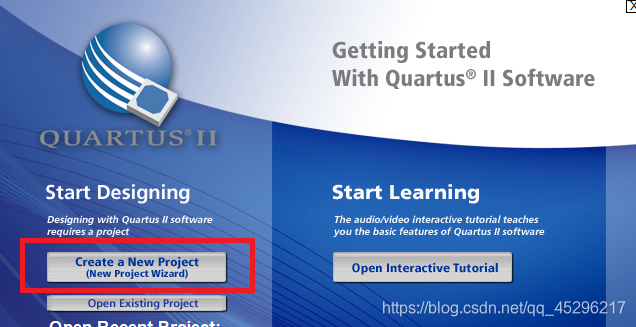

打开Quartus II后点击新建工程按钮。

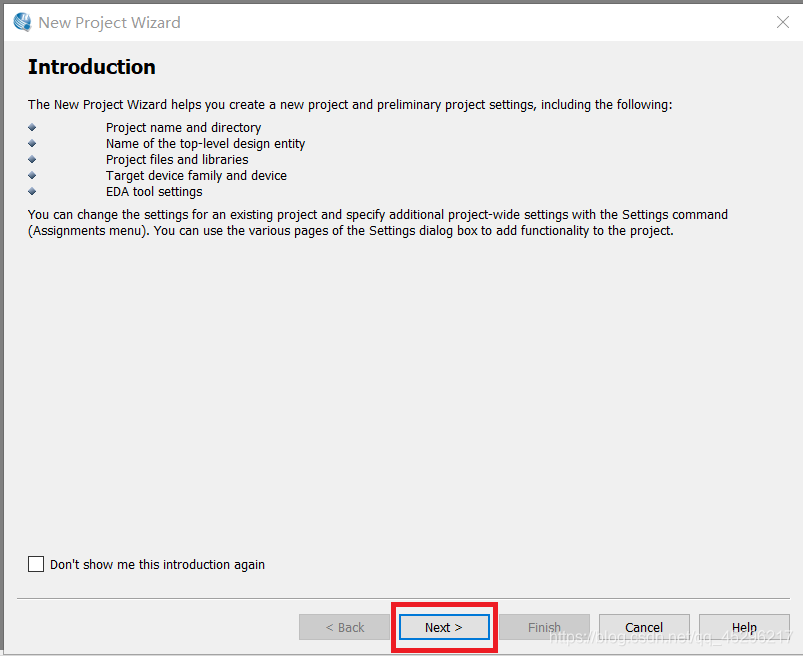

点击next。

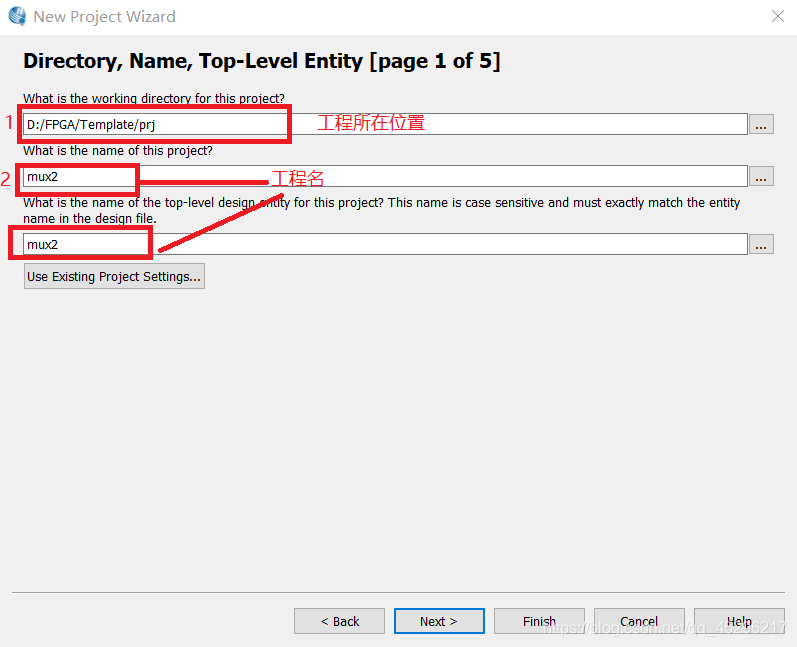

1处填写工程所在位置，若使用上面的模板，则位置为“xx/prj”,2处填写工程名字，第三行会根据2处所填内容自动补全。

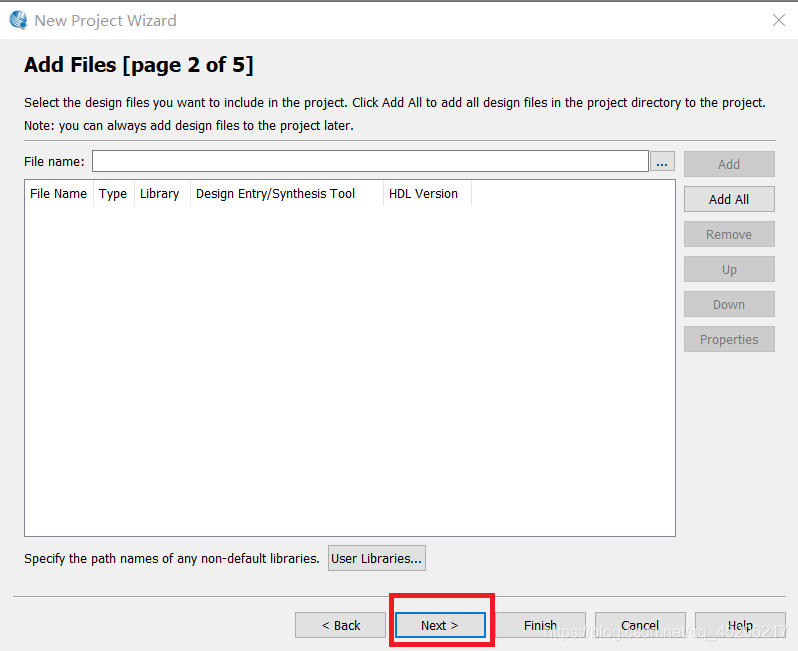

若工程要包含已存在的文件，则在这个页面选择文件，若没有，则点击next。
选择自己的FPGA板子。（若不下载代码到FPGA进行板级验证，这里可以跳过）
1处选择仿真软件，2处选择硬件描述语言，之后next。

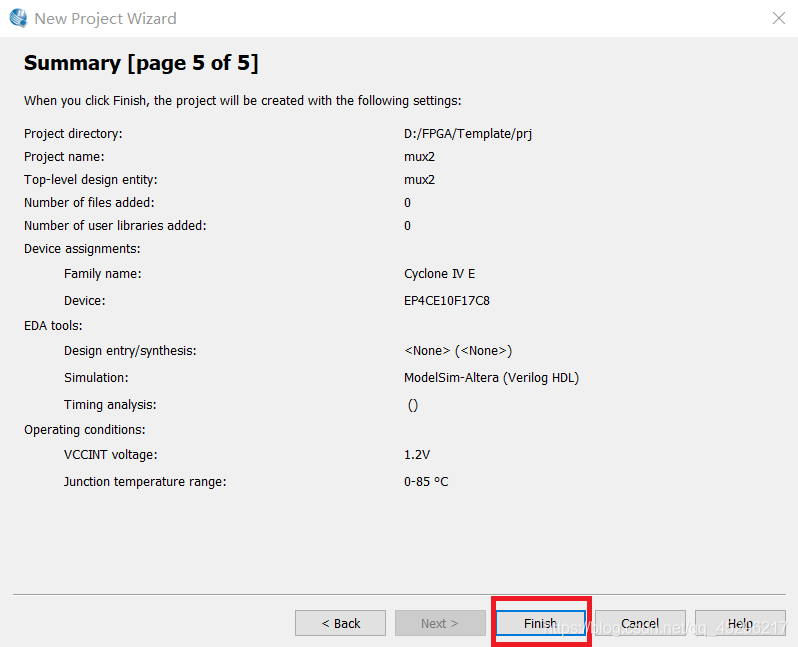

点击Finish。

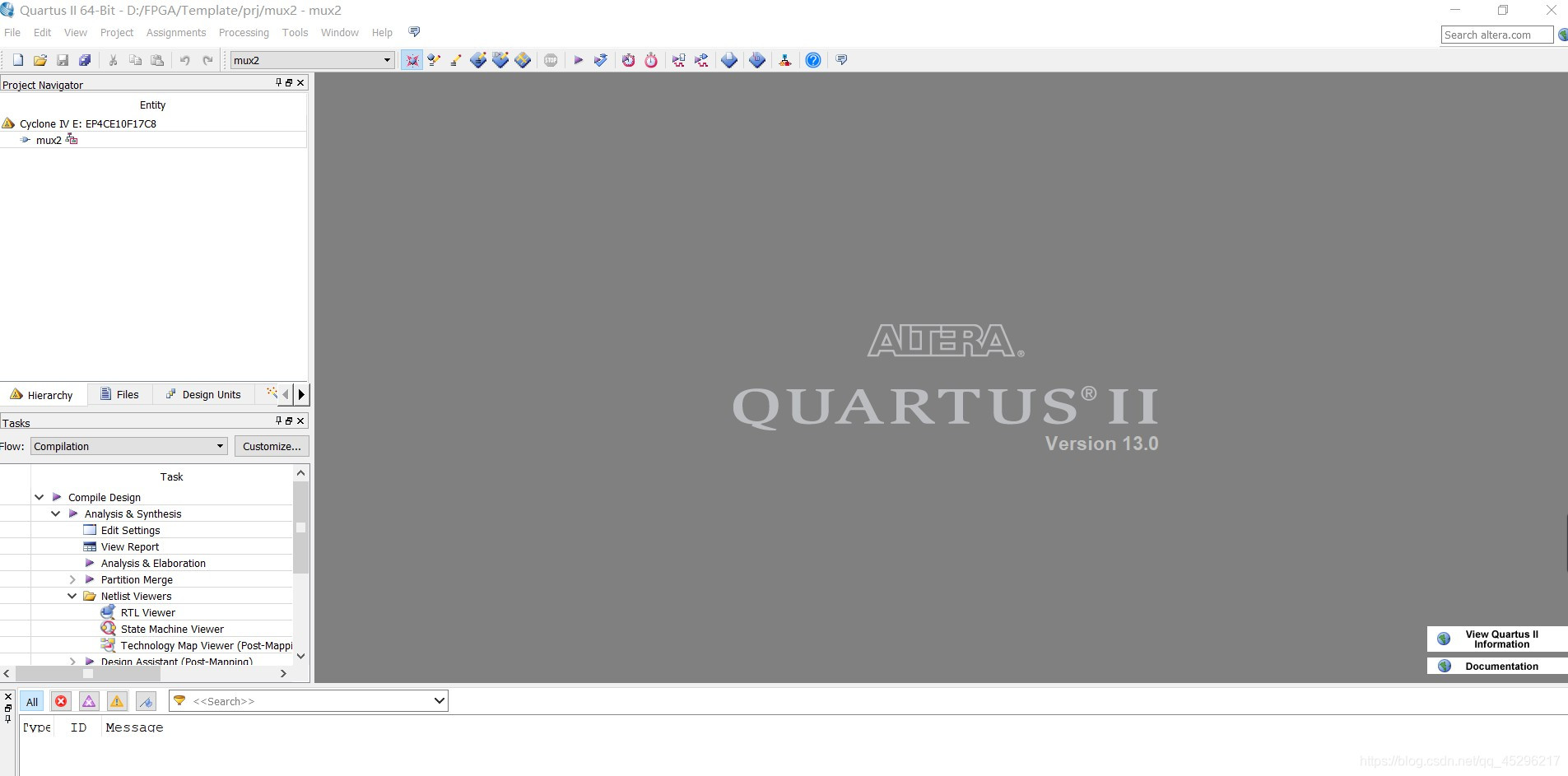

出现下面这个界面工程就创建完成了。

3.代码编写

使用快捷键“ctrl+N”或点击下图的图标或者点击File>New，新建文件。

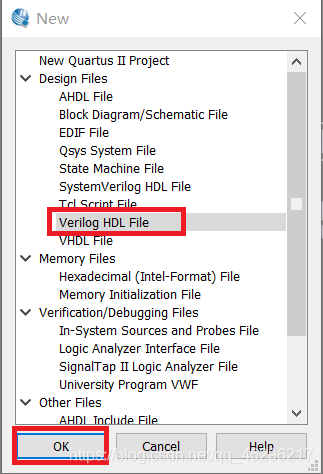

在出现的弹窗中选择文件类型为“Verilog HDL File”，点击OK。

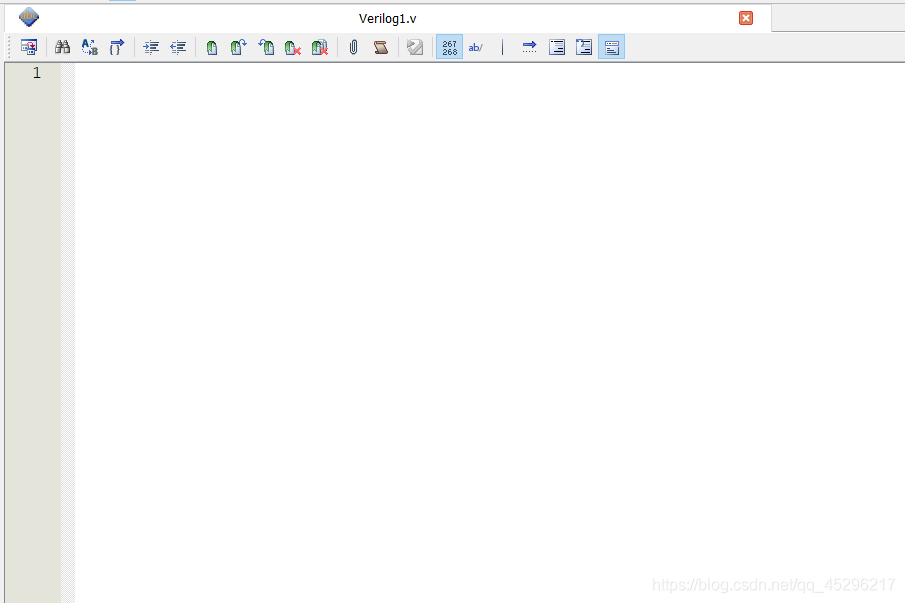

之后就可以在这个界面编写Verilog HDL代码。
这里以一个简单的二选一数据选择器代码为例，接着进行演示。

module mux2(
   //端口列表
   input a,
   input b,
   input sel,
   output out
);
assign out=sel?b:a;

endmodule

注：如果在写代码时，发现自己的光标“|”变成了下划线“_”,可按键盘上的“ins”键切换回来。

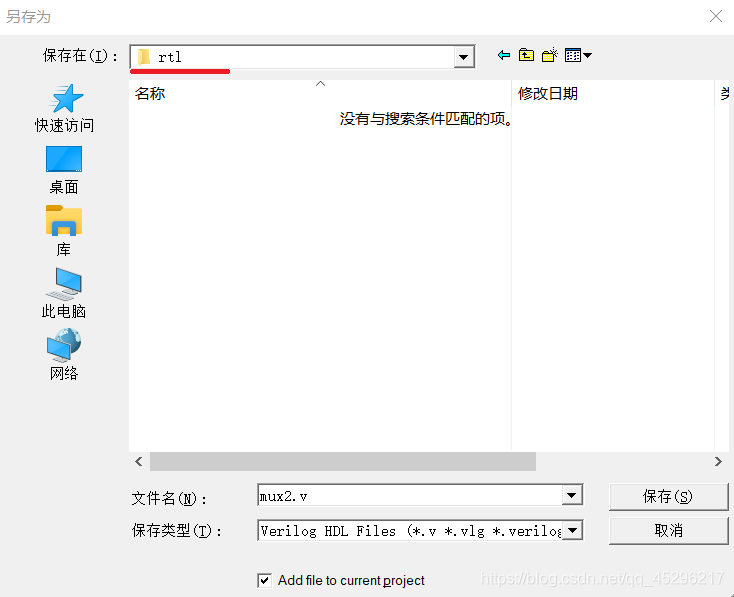

快捷键“ctrl+s”保存文件，若使用上面的模板，则位置为“xx/rtl”,文件名建议和代码里的模块名一致。
点击下面的这个图标进行综合和验证，检测代码语法错误。
验证无误后开始编写测试代码，跟上面新建文件一样，新建文件时选择文件类型为“Verilog HDL File”。
编写测试代码。

`timescale 1ns/1ns

module mux2_tb();
	//激励源
	reg s1;//a
	reg s2;//b
	reg s3;//sel
	wire light;

	mux2 mux2_inst0(
	//端口列表
	.a(s1),
	.b(s2),
	.sel(s3),
	.out(light)
	);

	initial begin
		s1=0;
		s2=0;
		s3=0;
		#100;
		s1=0;	s2=0;	s3=0;
		#100;
		s1=1;	s2=0;	s3=0;
		#100;
		s1=0;	s2=1;	s3=0;
		#100;
		s1=1;	s2=1;	s3=0;
		#100;
		s1=0;	s2=0;	s3=1;
		#100;
		s1=1;	s2=0;	s3=1;
		#100;
		s1=0;	s2=1;	s3=1;
		#100;
		s1=1;	s2=1;	s3=1;

		$stop;
	end
endmodule

保存文件，若使用上面的模板，则位置为“xx/testbench”,文件名建议和代码里的模块名一致。

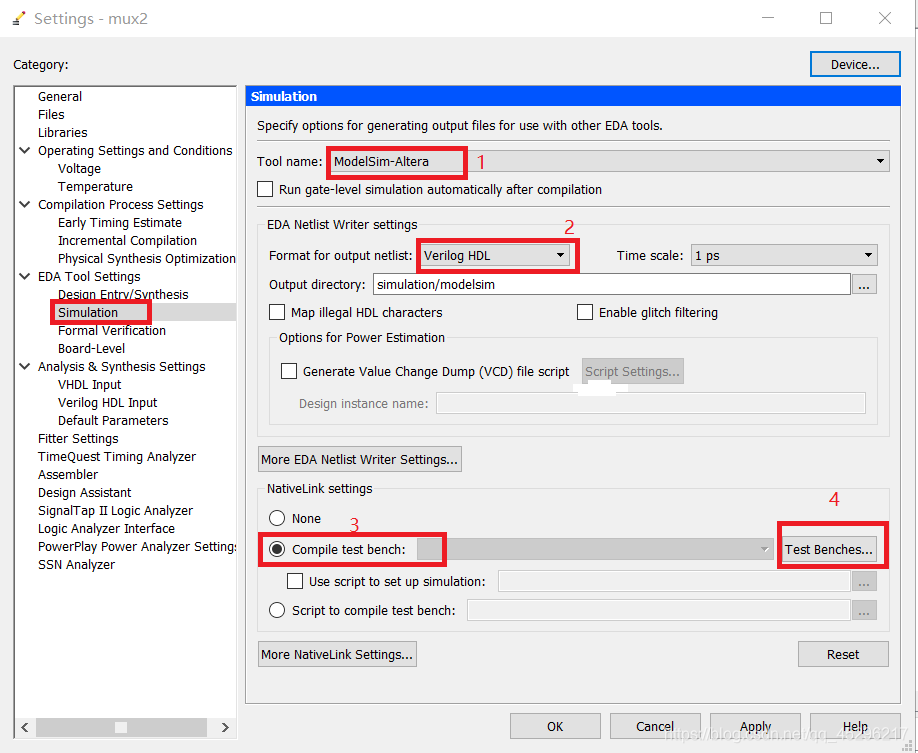

接着进行综合和验证，检测代码语法错误，检测无误后进行仿真配置。点击“Assignments>Settongs”按钮或者按快捷键“Ctrl+Shift+e”，会弹出如下界面。点击“Simulation”,在1处选择仿真软件，2处选择代码语言，点击选中3处，点击4处按钮，选择文件。

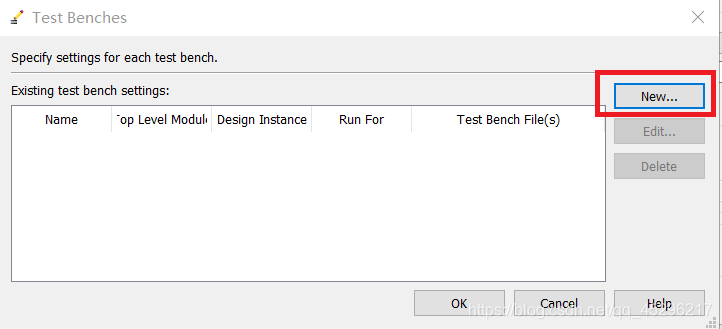

点击New。

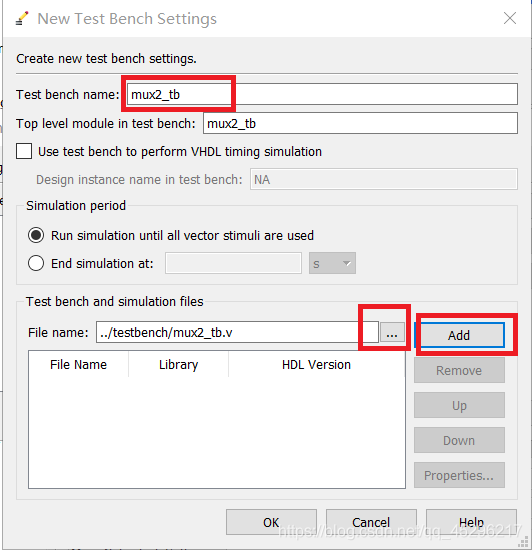

点击“…”选择文件，在“Test bence name:”处填写测试模块名，最后点击“Add”。

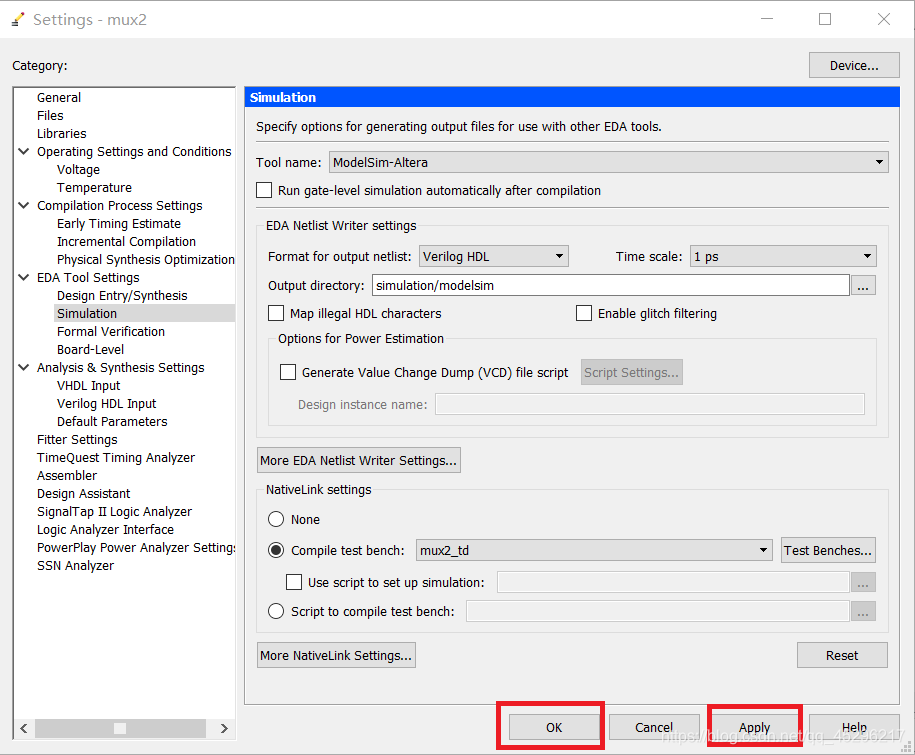

回到下图的页面，点击“Apply”，再点击“OK”。
设置完成后点击下图按钮进行全编译。

编译无误后，点击下图按钮进行功能仿真。（之前的步骤只要认真，应该没什么大问题，就算设出有错也看不出来，从这里踩坑开始）

4.仿真验证

功能仿真

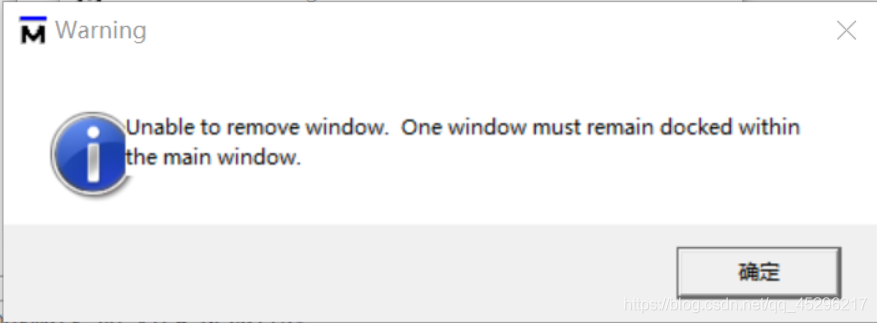

（1）问题：Modelsim一直疯狂弹窗，并且报错如下。
原因：若使用的是华为旗下的笔记本，或安装有华为电脑管家，则Modelsim会和华为电脑管家冲突。
解决方法：使用Modelsim时关闭华为电脑管家，点击右下角电脑管家图标，右键选择关闭即可解决。

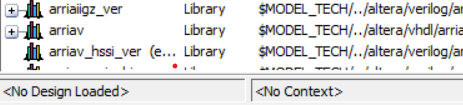

（2）问题：Modelsim启动后无波形，左下角显示如下。

原因：a.用于测试的testbench文件内的代码有错，之前的综合和验证只能检测语法错误，代码逻辑错误编译不会报错，但仿真就无法运行。
解决方法：a.自己检查testbench文件内的代码并改正错误。

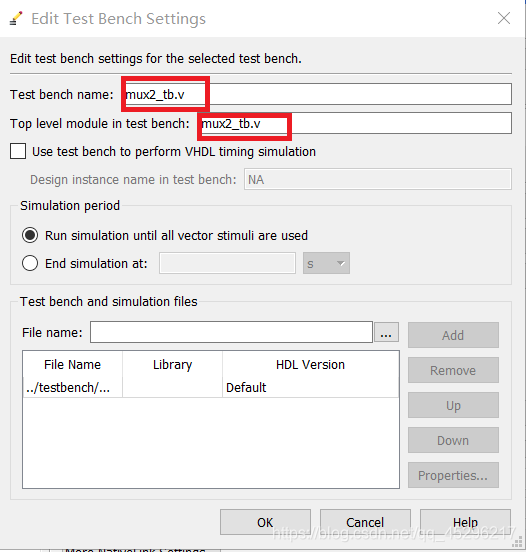

原因：b.Quartus II里的“Assignments>Settongs”里设置错误，下图中标明的地方要和代码里的模块名一致，也不能带有有“.v”等后缀。
解决方法：对照测试代码改正设置。
问题解决后，重启Modelsim，可在波形窗口看到输出的波形都是一条直线，此时点击下图按钮。

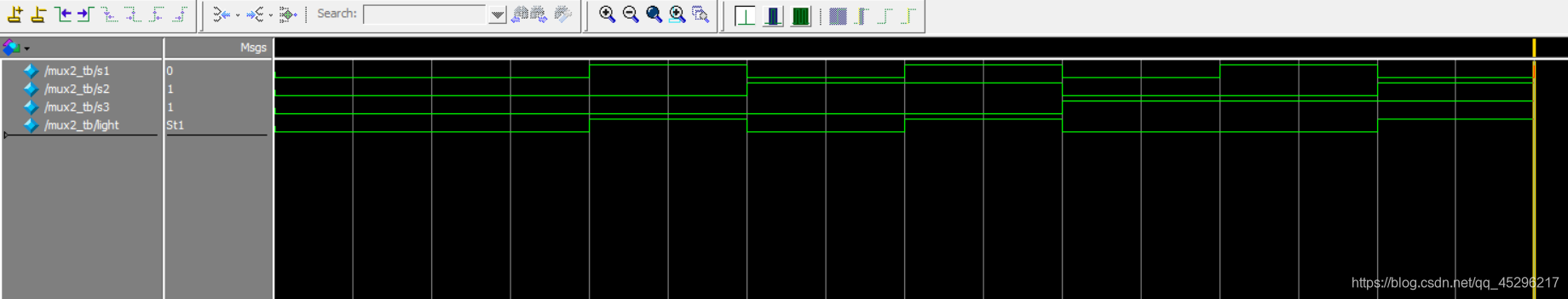

就能看到正常波形如下。

门级仿真

功能仿真正确后，在Quartus II里点击下图按钮进行门级仿真。

（1）问题：门级仿真和功能仿真波形一样，看不出电路延迟。
原因：Quartus II默认只进行功能仿真。

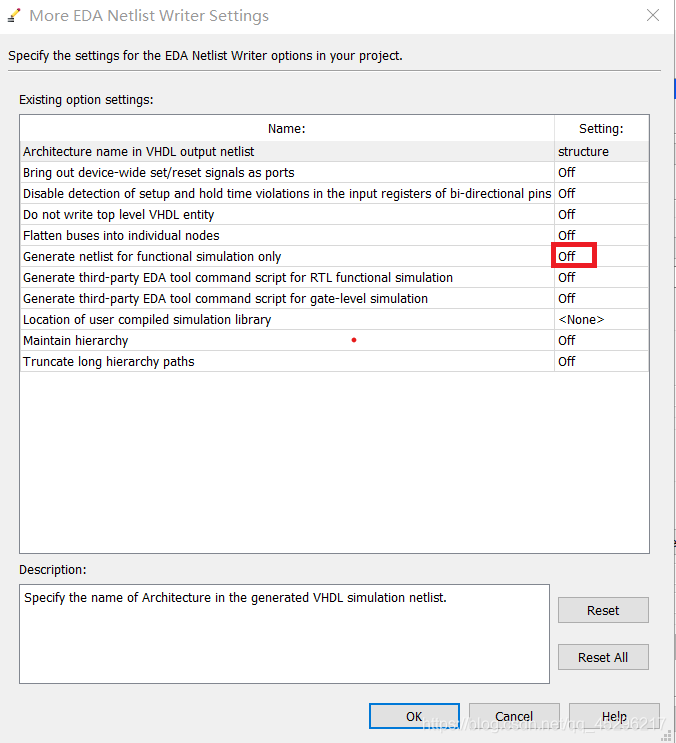

解决方法:在Quartus II点击“Assignments>Settongs”按钮或者按快捷键“Ctrl+Shift+e”，会弹出如下界面。点击“Simulation”，点击more EDA netlist Writer Settings，更改Generate nestlist for functional simulation only——off（默认on）,之后再次进行全编译。

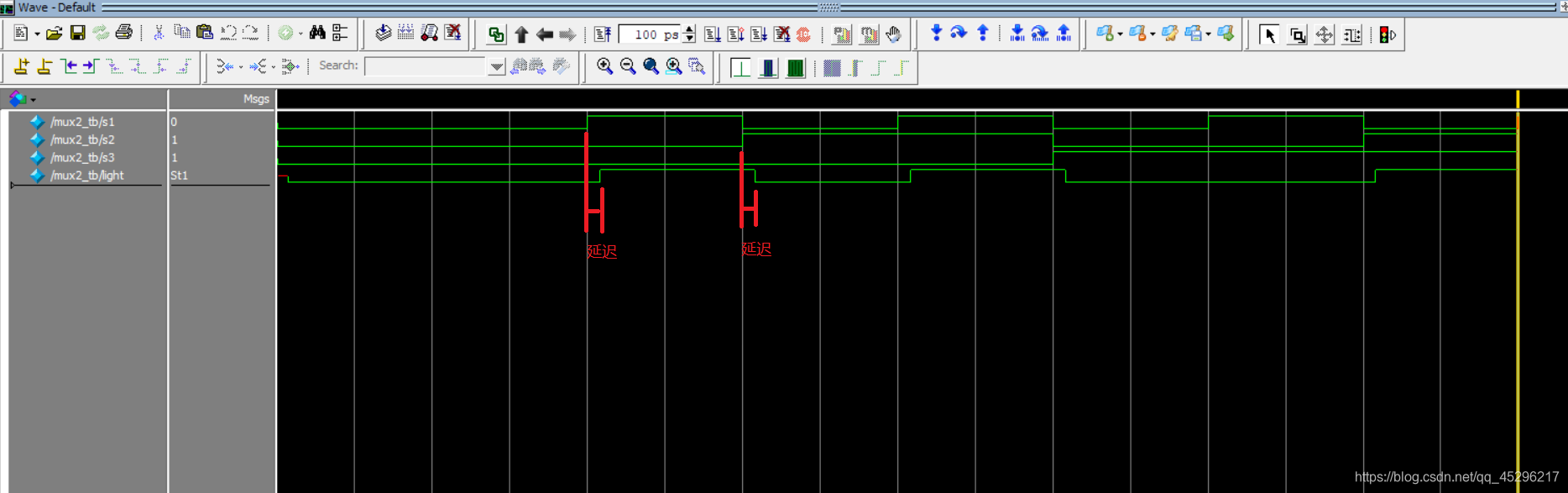

再次进行门级仿真，可看到下面的波形，对比功能仿真的波形可以看出，门级仿真的波形并没有整齐的对齐，显示出了电路的延迟。
---------------------------------------------------------------------------------
初学Quartus II和Modelsim，以上文字叙述若有错误，还请大佬轻喷，欢迎指正。
此外，这也是本菜鸟的第一篇博客，格式方面如不规范，还请见谅，谢谢。
