LTE的帧结构

LTE帧结构

lTE帧是由PRB（物理资源块）组成，并且分为TDD和FDD帧结构
TDD帧结构比FDD帧结构较为复杂，因为TDD是上下行共用一个无线帧，而FDD是上下行在频域上分开

1.TDD

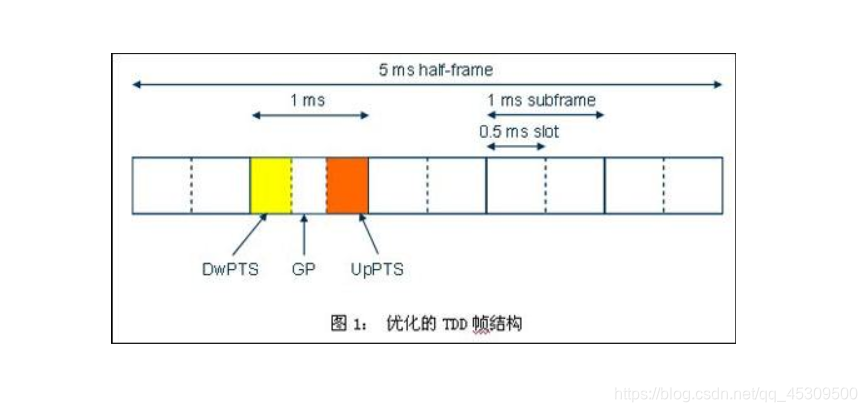

一个TDD帧总共有10个子帧，20个时隙组成，且一个子帧1ms，一个时隙0.5ms，因为上下行共用一个子帧，所以上下行需要切换，当下行子帧切换到上行时，需要引入特殊子帧，里面包含了（DwPTS）下行导频时隙+（upPTS）上行导频时隙+(GP)保护时隙，特殊子帧总长与普通子帧一样，都是1ms。

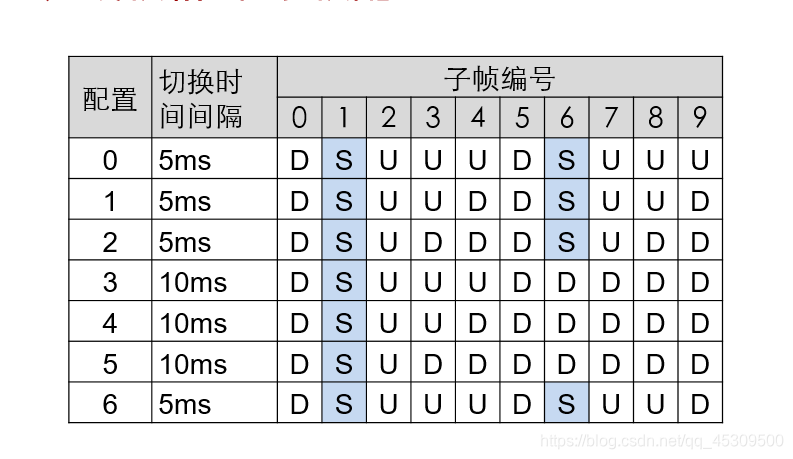

上行与下行切换的时间间隔是5ms或者10ms，其中0和5号子帧，必须分配给下行，因为它们里面包含了PSS（主同步信号）和SSS（辅同步信号），且0号子帧中还包含了广播信息，所以必须分配给下行。其他的子帧可以根据业务量随机分配。

2.FDD

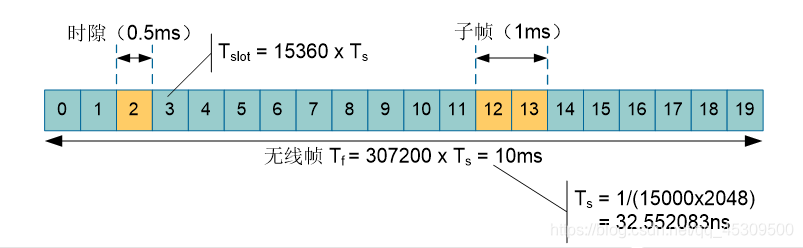

FDD帧结构也是由10个子帧，20个时隙组成，一个子帧1ms，一个时隙0.5ms，且上下行在频域上区分
