EPLAN_007#3D图形的导入、编辑和定义

 一定要打开对象捕捉，否则会严重偏移！！！

        一、导入3D模型，合并模型

        1、新建一个宏项目

        2、导入（3D图形）

        可以对目标进行旋转查看

        3、合并图形

        建议：第一步：保留原分解，在创建宏时候保存为变量B

        第二步：合并后保存为变量A（合并后一定要再重新对放置区域定义）。（在生成3D箱柜模型时，一定要用此变量A）

        如果不合并，在生成设备清单时，有多少个逻辑组件，就会生成多少个设备数量。

        备注：箱柜不要合并。

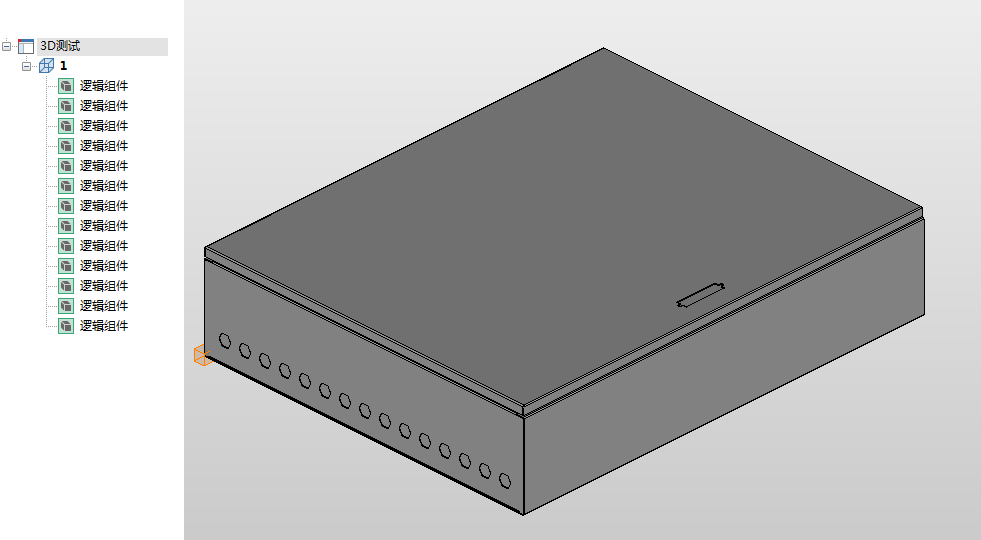

        框选目标(ALT+A)

        点合并，然后左侧的导航栏中——逻辑组件就全部合并为一个。

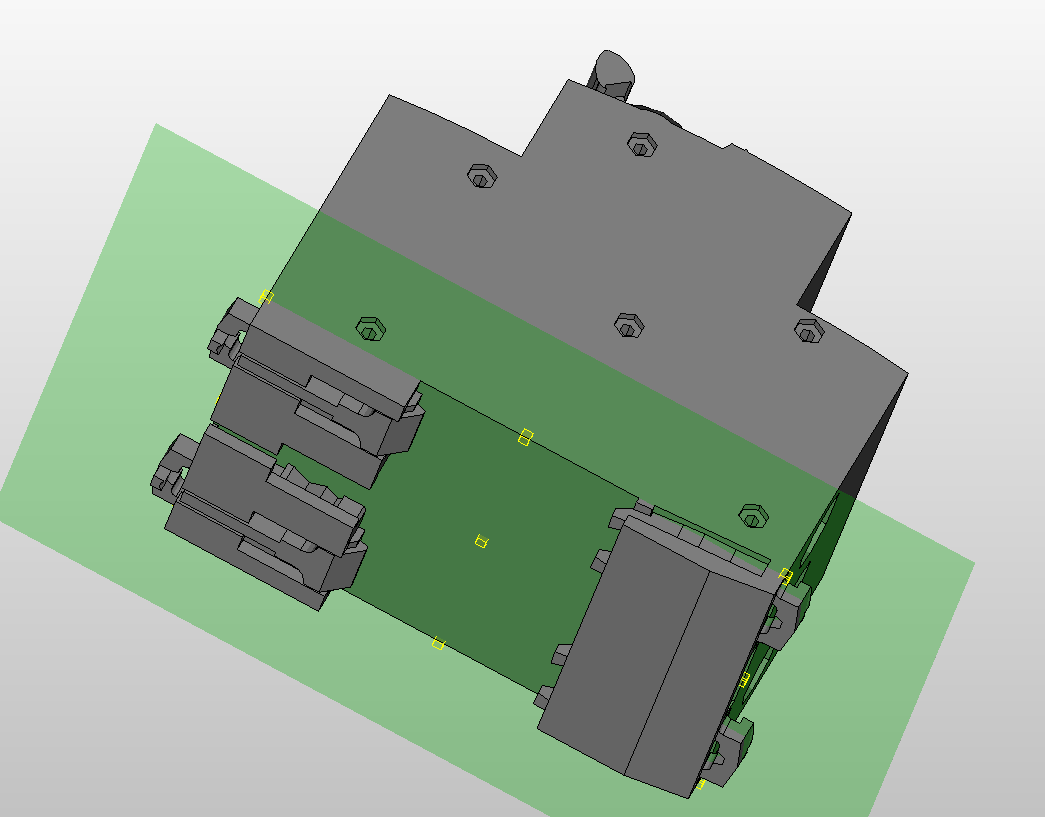

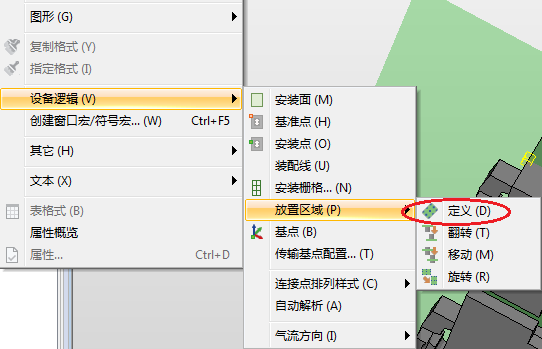

        二、定义放置区域

        三、插入基准点

         定义设备插入的参考点

        四、定义安装点

        这里定义其他相关的附件安装的位置基准点。

        一定要打开对象捕捉，否则会严重偏移！！！

        五、定义连接点

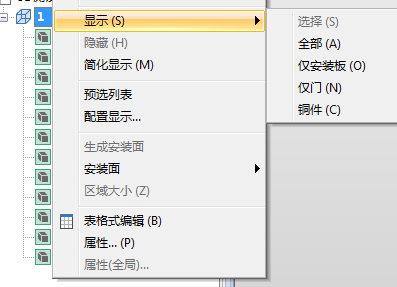

        先打开显示——连接点代号和连接点方向。

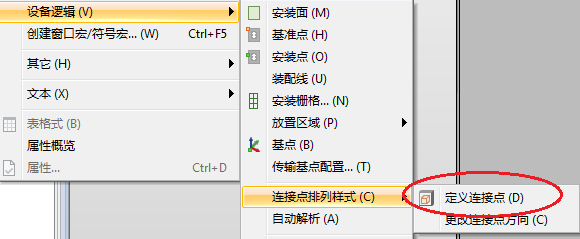

        选择定义连接点

备注： 快捷菜单勾选这个。

然后，点击里面的一个面。

当鼠标变成这个模样时，可以多个选择

 一定要打开对象捕捉，否则会严重偏移！！！

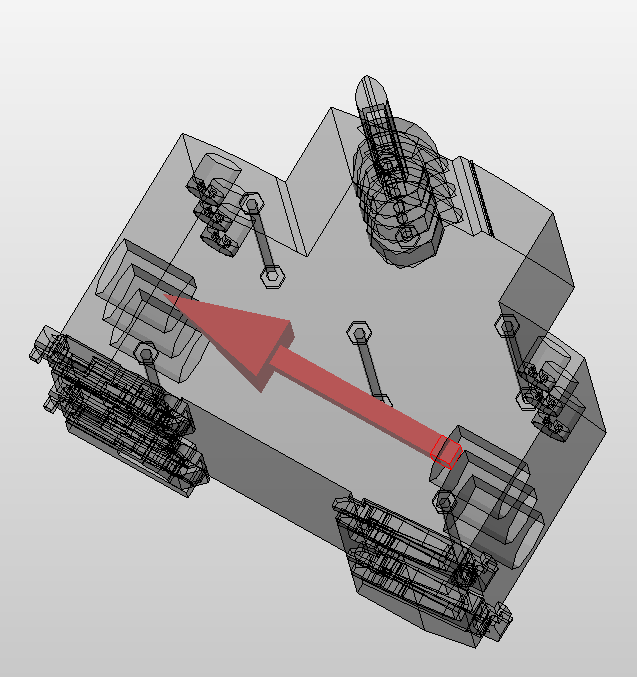

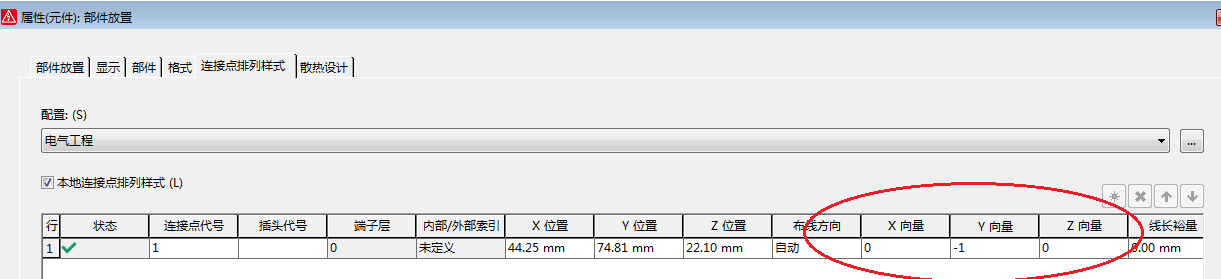

此时方向有错误

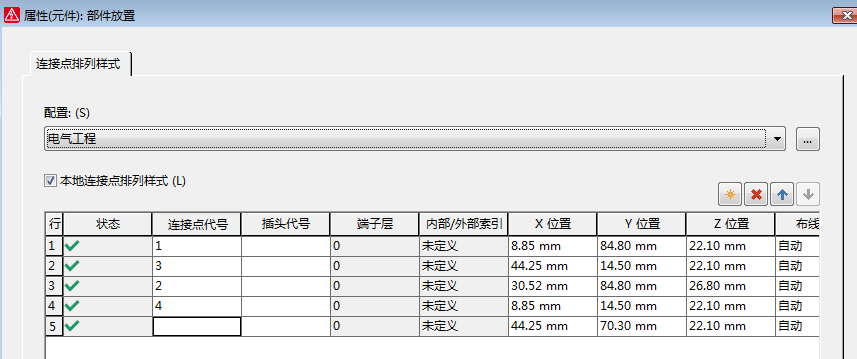

将Y方向修改位1

        将Y方向修改位1

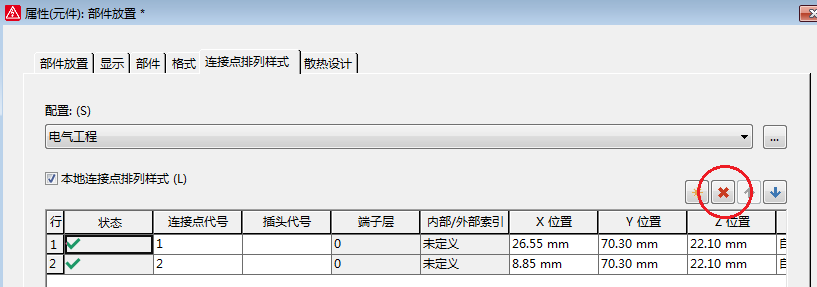

        六、删除连接点

        双击3D模型中的红色连接点

        七、生成保存3D宏文件

        CTRL+F5

        先框选目标——菜单栏——编辑——创建窗口宏/符号宏

        最后生成的格式为ema格式

        八、再次编辑ema格式的3D宏文件

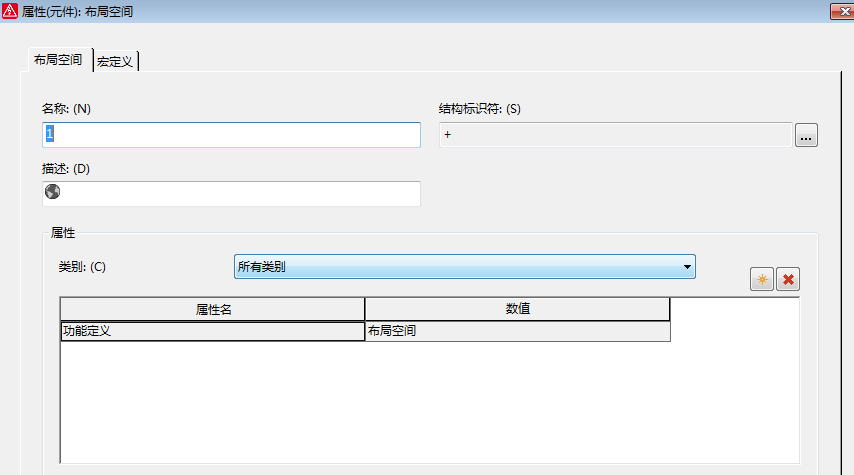

        打开——布局空间导航器——新建一个宏项目——新建——插入——窗口宏/符号宏
