74HC245芯片简析

最新推荐文章于 2025-03-03 22:23:19 发布
最新推荐文章于 2025-03-03 22:23:19 发布
阅读量1.3w 收藏 32
点赞数 2
分类专栏： 硬件杂谈 文章标签： 单片机 51单片机 芯片
TSX
本文链接：https://blog.csdn.net/qq_45337964/article/details/125578980
版权

74HC245 是一种三态输出、八路信号收发器,主要应用于大屏显示。

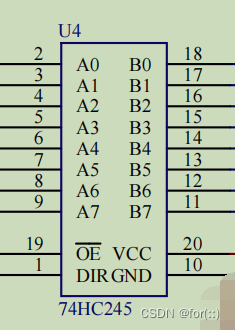

如图：
在这里插入图片描述
该芯片中A0到A7 和 B0到B7既可以作为输入也可以作为输出。
当DIR为高电平时，A为输入，B为输出。
当DIR为低电平时，B为输入，A为输出。
OE为使能控制，当OE为低电平时才能正常工作。

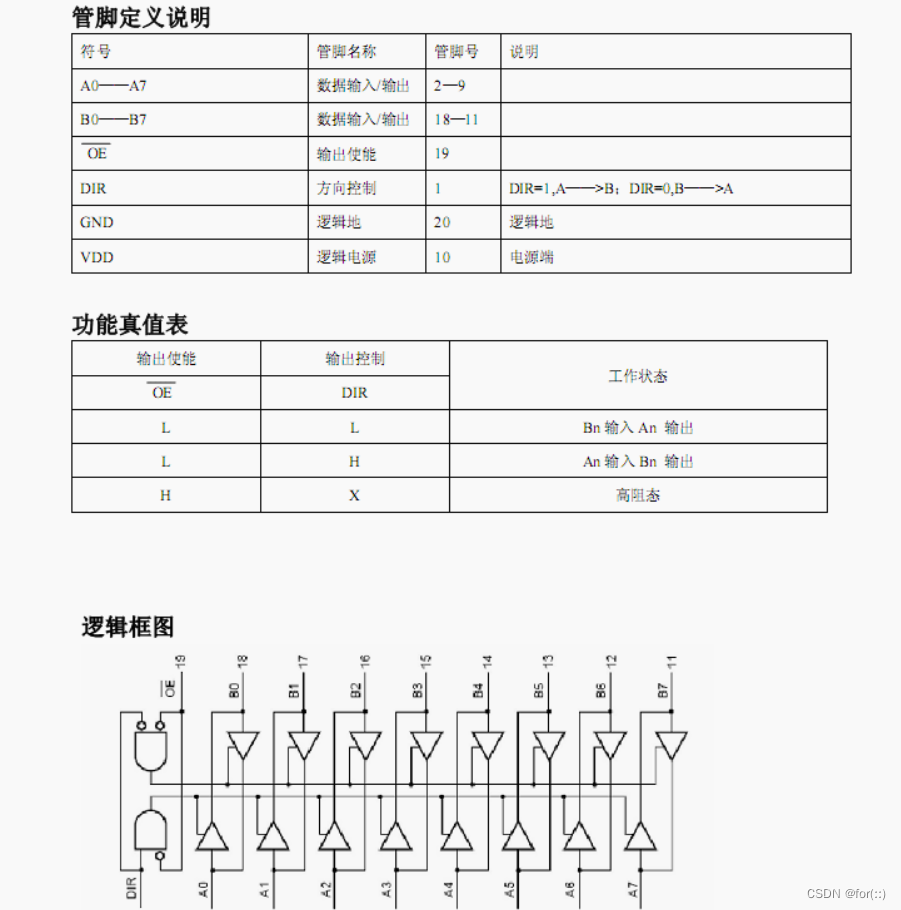

该芯片其他信息如下：
