74hc245芯片功能简介

芯片介绍：

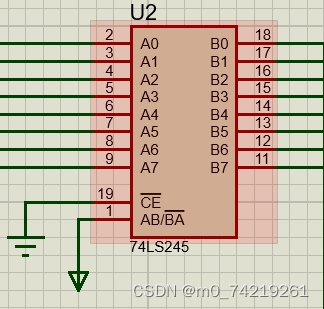

74HC245芯片是一种双向缓冲器，主要用于实现两个总线之间的数据传输。（在51中常应用于点阵屏）
AB/BA引脚为DIR方向引脚

引脚功能介绍

  • DIR（即图中AB/BA引脚）： 方向引脚，控制数据的传输方向。当DIR引脚为高电平时，数据从A端传输到B端；当DIR引脚为低电平时，数据从B端传输到A端。
  • A1-A8：数据传输引脚
  • B1-B8：数据传输引脚
  • OE（图中CE引脚）高电平时，输出端口处于失能状态；OE为低电平时，输出端口处于使能状态。
74HC245芯片的用途
