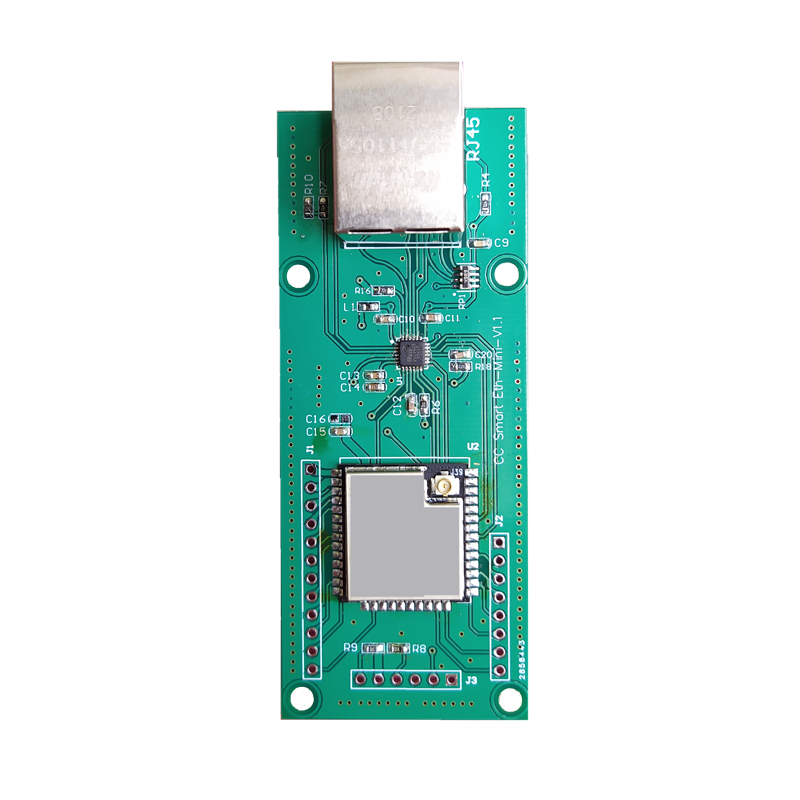

以太网转DMX模块核心模块 支持ArtNet sACN DMX RDM

已于 2022-03-19 11:39:17 修改
阅读量2.2k 收藏 7
点赞数 3
分类专栏： 无线控制器 文章标签： DMX  RDM Art-Net sACN Web配置
于 2019-07-09 23:29:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45351473/article/details/95252524
版权

https://item.taobao.com/item.htm?ft=t&id=626977656213

本模块支持通过有线以太网和WiFi无线对设备进行网络控制；

支持几乎所有网络控台如MA、Tiger Touch等，支持SunLite、MADRIX、FreeStyler、DMX-workshop等主流灯光控制软件；

支持Art-Net,sACN,RDM,DMX协议；

支持WiFi 热点模式和有线网线接口；

支持Web浏览器配置参数，上位机软件通过串口或者UDP配置参数；

支持中英文网页配置页面；

支持web浏览器升级固件；

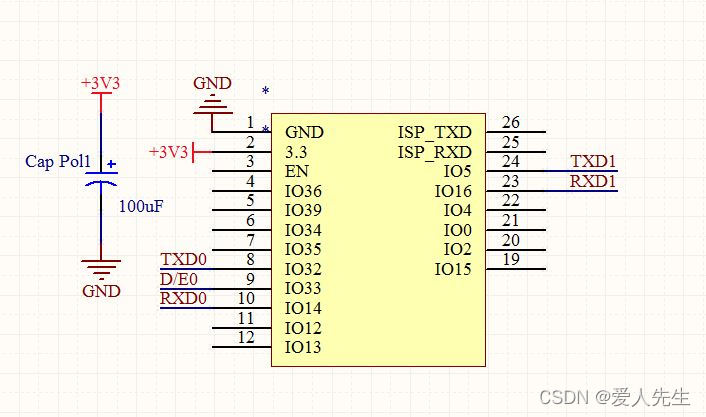

模块引出了1路或者2路485芯片控制引脚，参考原理图如下

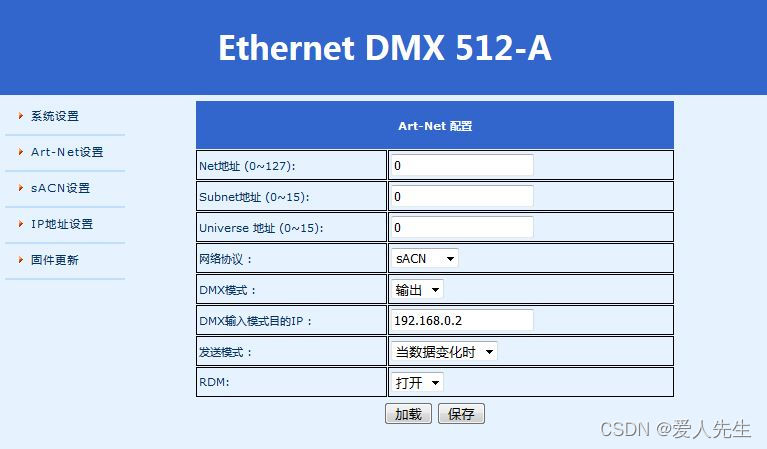

支持web浏览器设置所有运行参数

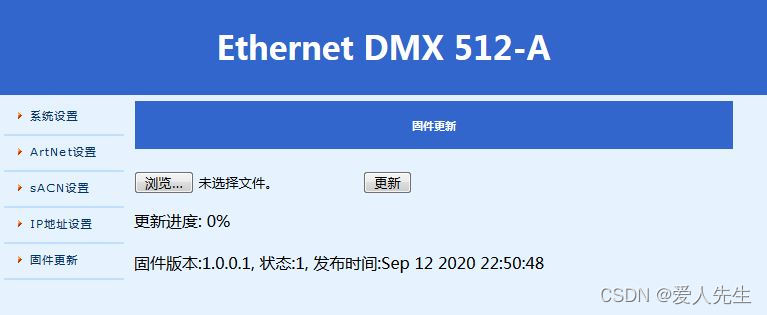

支持从Web浏览器升级模块的固件

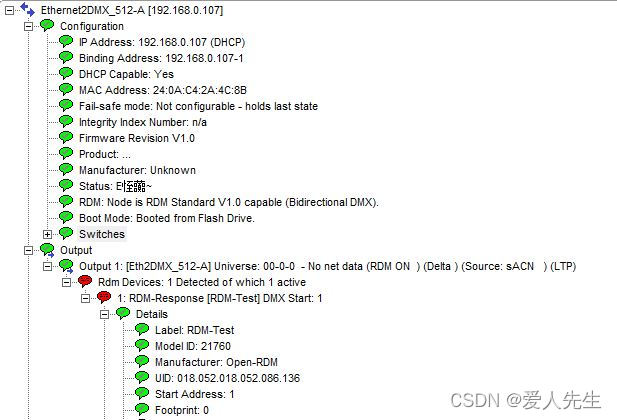

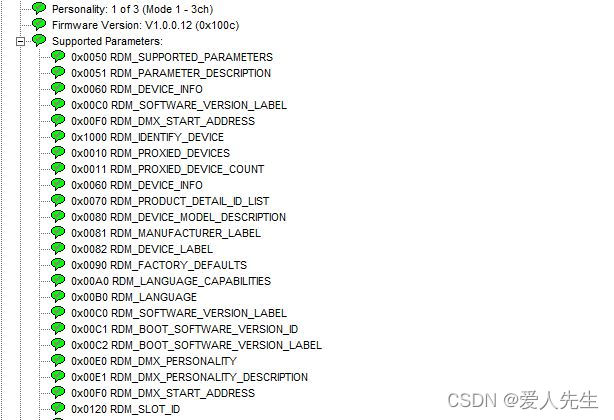

 支持RDM协议，以下图片配合DMX-workshop软件，进行操作，可以正常枚举出RDM设备的信息





本人微信联系方式
