UEFI学习四：Intel DDI

本文内容来源于Intel datasheet，如有理解错误之处请指出。

DDI

DDI(Digital Display Interface)，是x86 CPU内部的显示接口的叫法，如下图（CoffeeLake CPU）红框所示。在它外边还有电路来最终合成我们会用到的HDMI，DP等等，

DP：DisplayPort，一种数字信号显示接口标准。对应的物理接口如下：

eDP： 它是一种内部的数字信号传输接口标准，它是基于DP的。只不过DP基本上用来传输显示信号，eDP甚至还可以用来传递其它芯片与芯片之间的信号，

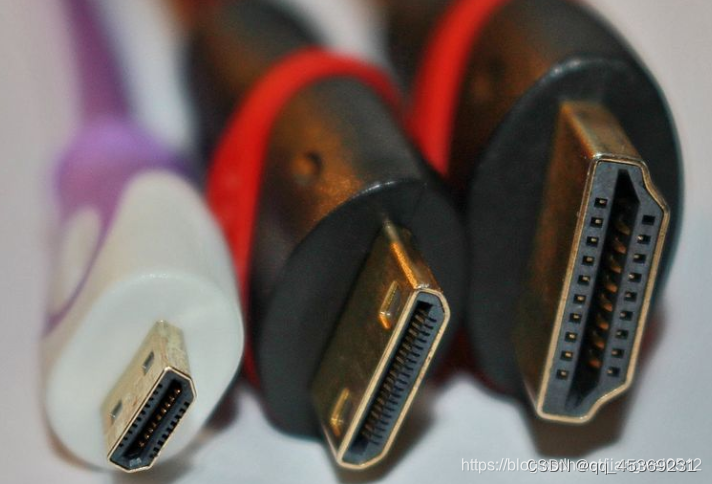

HDMI：它是数字化的视频和声音的传递接口标准。对应的物理接口如下：

DVI：一种显示接口标准，跟HDMI不同的是它不会传输音频，且数字和模拟两种信号都支持（分为几种类型DVI-A只支持模拟，DVI-D只支持数字，DVI-I两者都支持）。它对应的接口如下：

VGA：一种显示标准，跟前面的那些很大的不同点在于它使用的是模拟信号，它是一种比较老的显示标准（1987年提出的），基本上只能支持的1080P的显示，再高基本上就不支持了。它对应的物理接口大概长这样（公口）：

从CPU出来的DDI可以被配置成DP，HDMI和DVI，通常通过Intel提供的VBT来进行配置。

VBT是一个二进制文件，通过Intel提供的VBT配置工具可以修改其配置，以符合实际的硬件设计。

接下来主要介绍DP，HDMI和DVI的基本结构。
