【openfilier】配置iSCSI存储

一、配置iSCSI存储流程图

二、配置过程演示

1、选择和配置物理磁盘

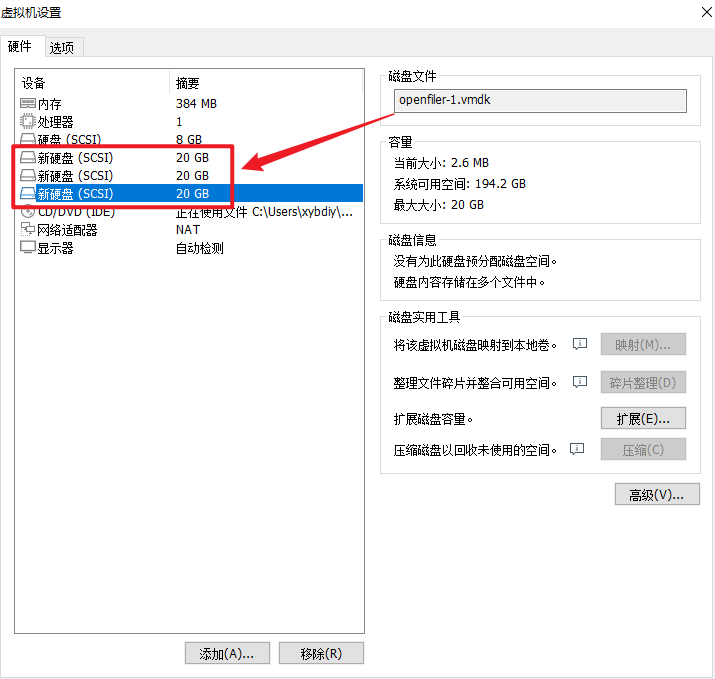

添加三块磁盘，组成RAID5。

显示磁盘并分别选 /dev/sdb、/dev/sdc、/dev/sdd。

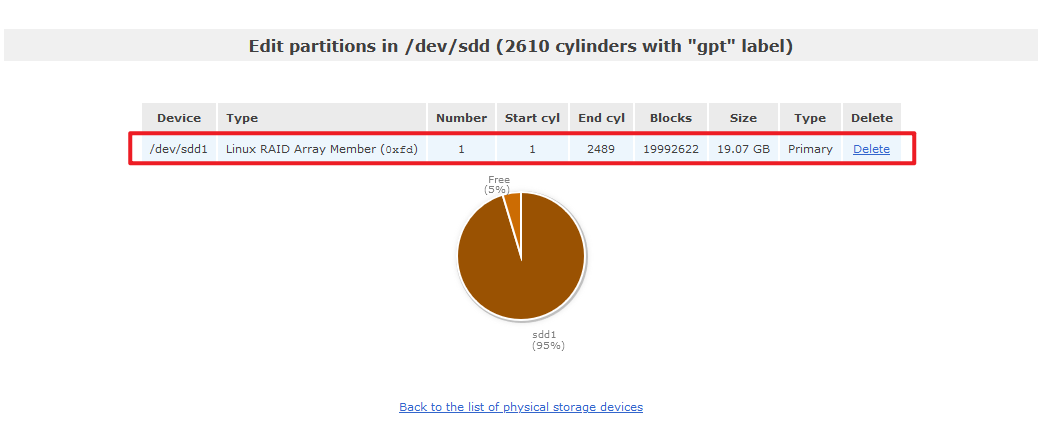

将sdb、sdc和sdd磁盘设定为RAID模式。

2、组件软件RAID阵列

将磁盘指定为RAID模式并定义容量后就可以利用软件方式创建RAID磁盘阵列（这里是RAID5）

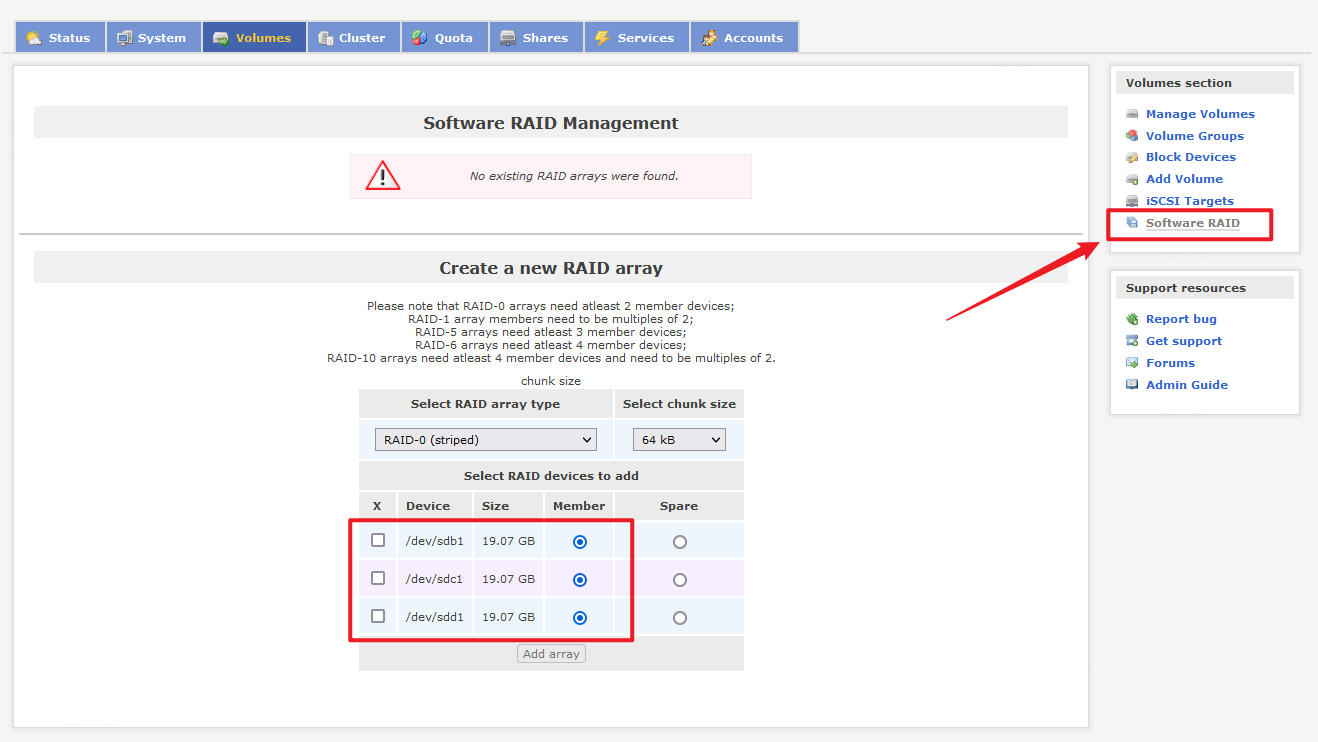

选择三块磁盘组建RAID5。

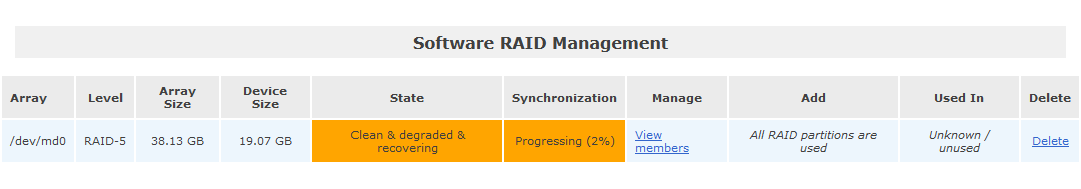

创建RAID5结果

3、创建卷组

创建卷组类似于创建一块硬盘。

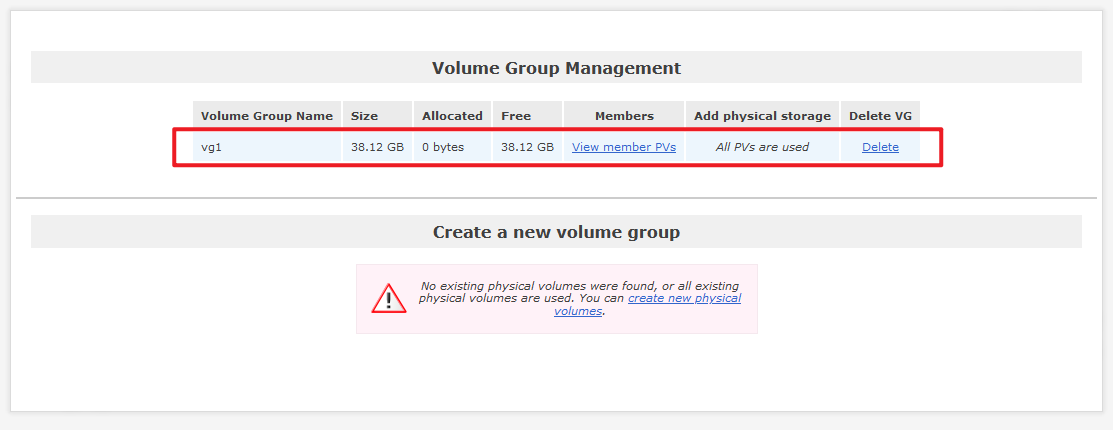

创建卷组结果

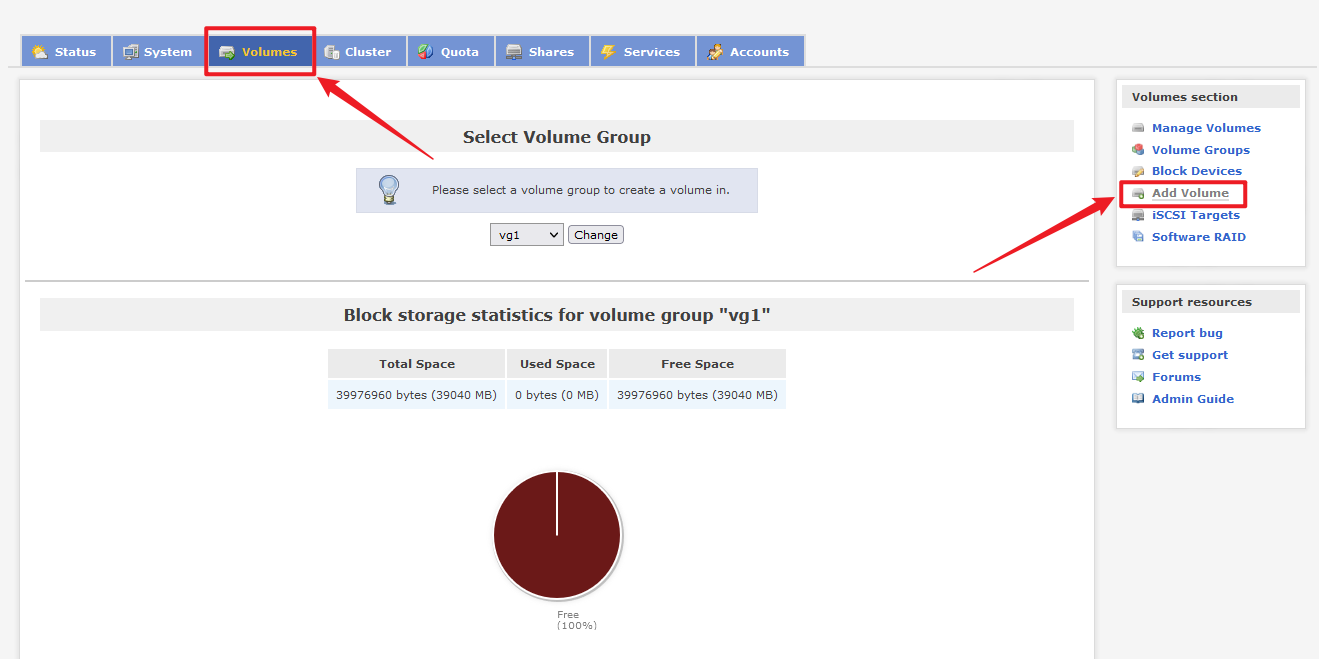

4、创建逻辑卷

创建逻辑卷类似创建分区。

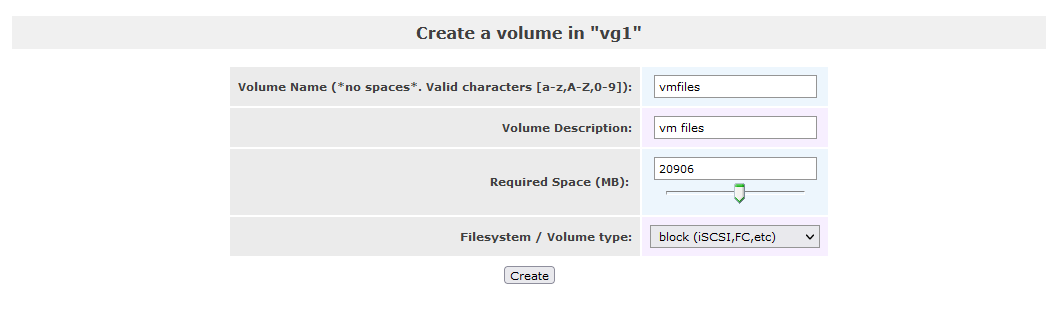

创建第一个逻辑卷vmfiles，用于存放虚拟机文件，容量较大。

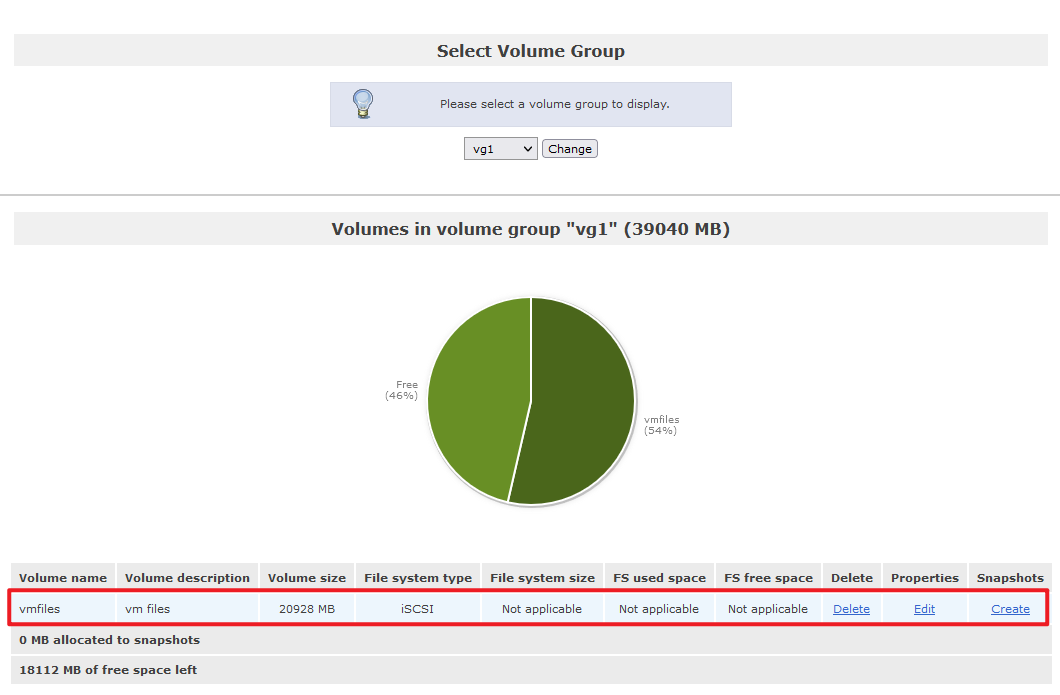

创建第一个逻辑卷结果

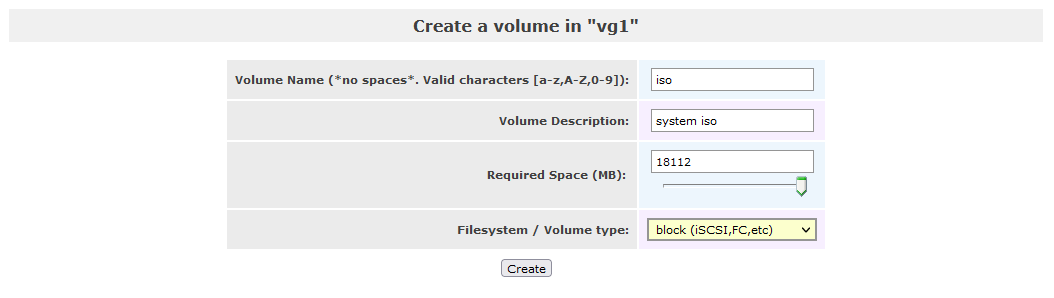

创建第二个逻辑卷iso，用于存放操作系统安装镜像，容量较小。

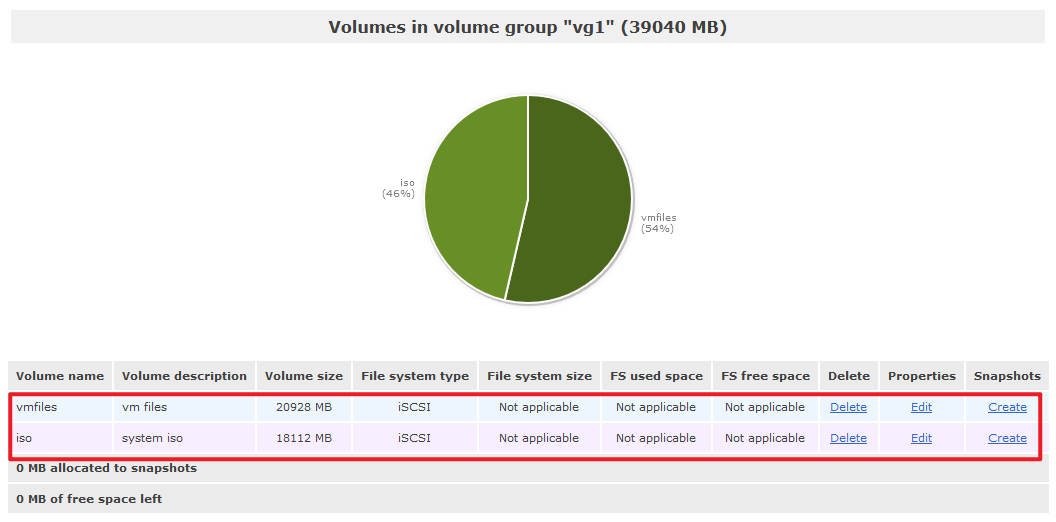

创建完逻辑卷结果。

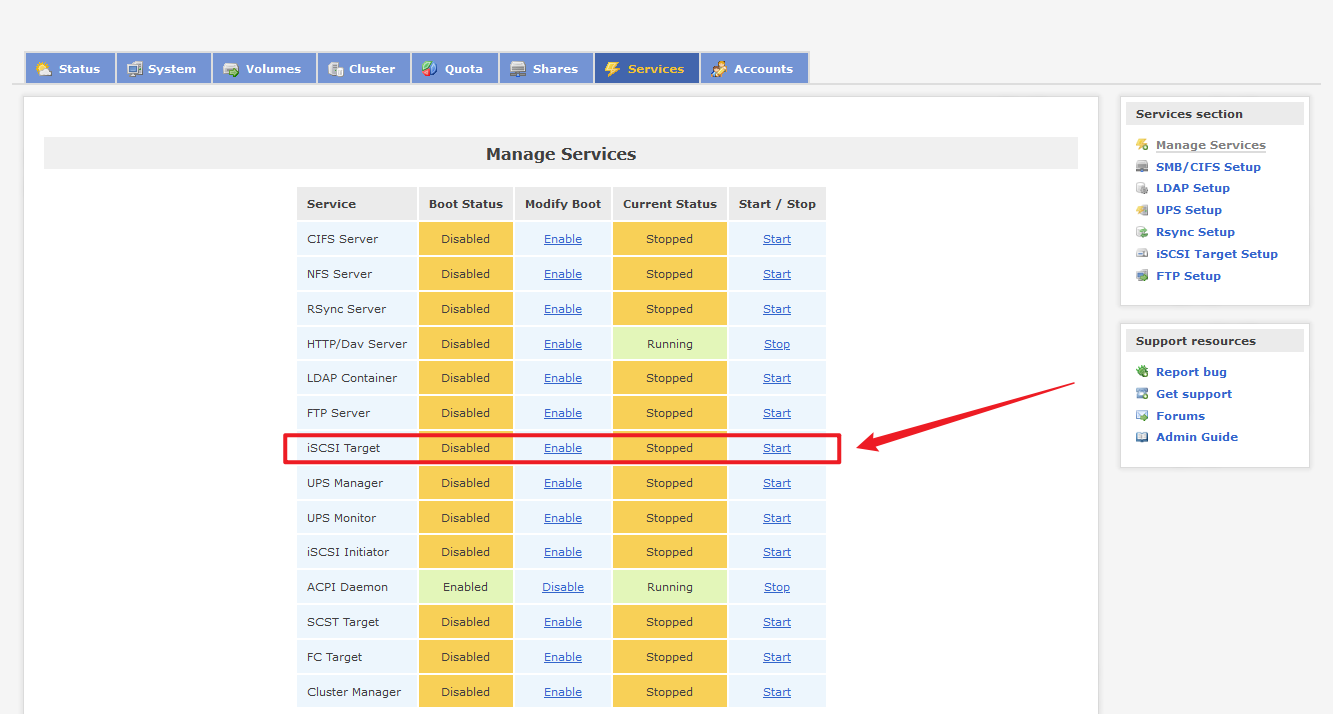

5、启用并启动iSCSI服务

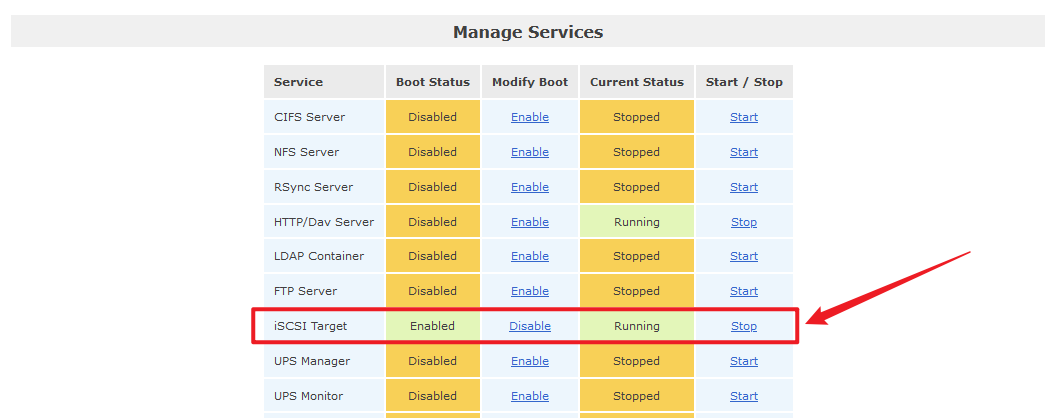

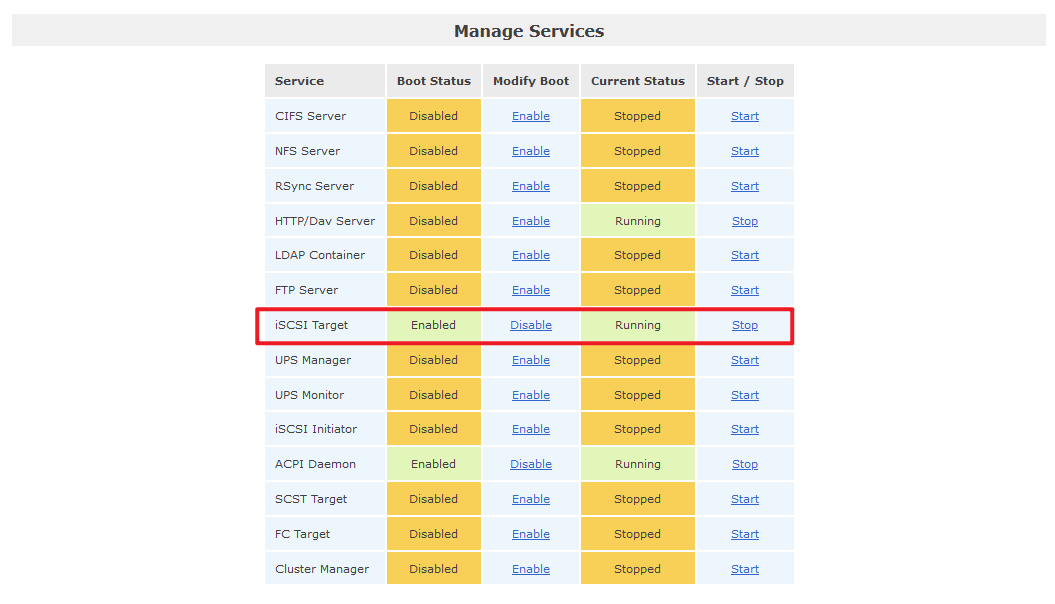

iSCSI服务启动完成。

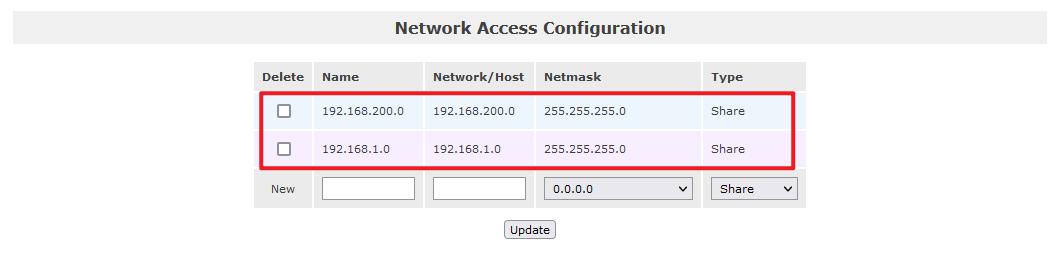

6、指定允许访问的计算机IP地址

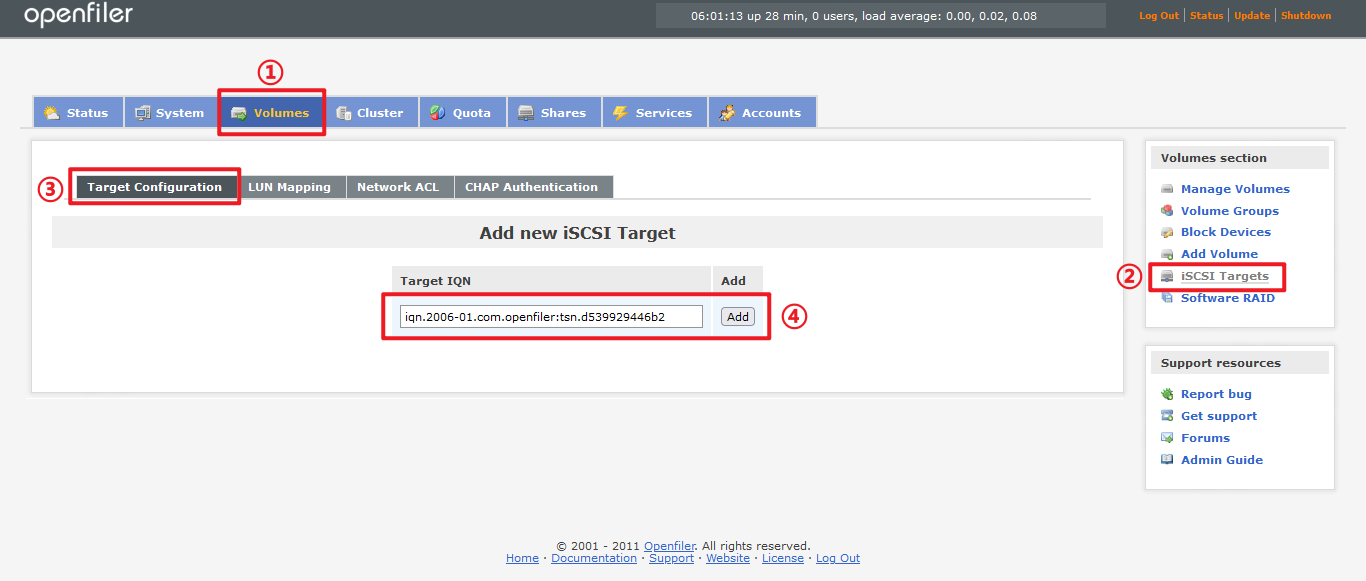

7、添加 iSCSI Target

8、映射已有的iSCSI Target

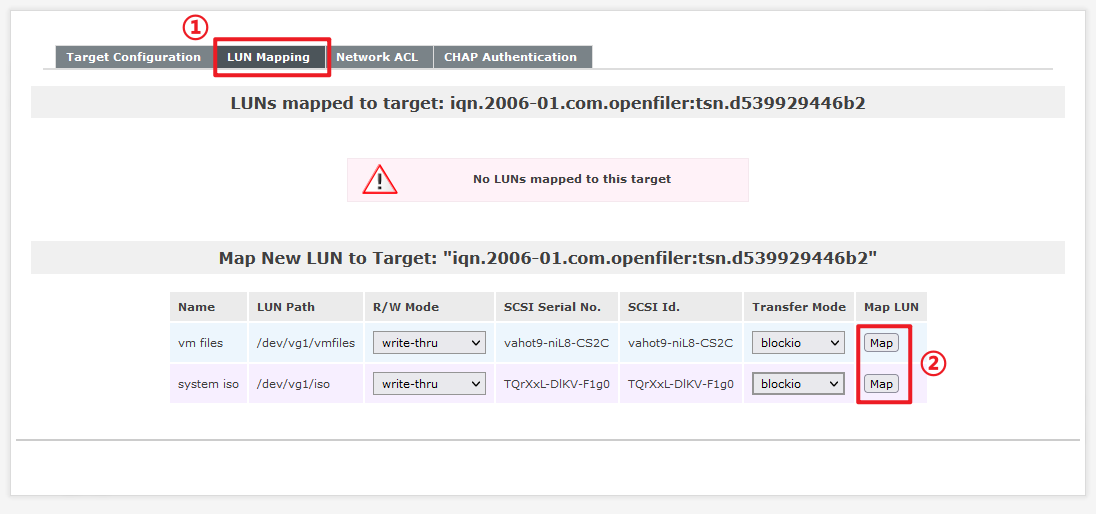

选择映射的逻辑卷。

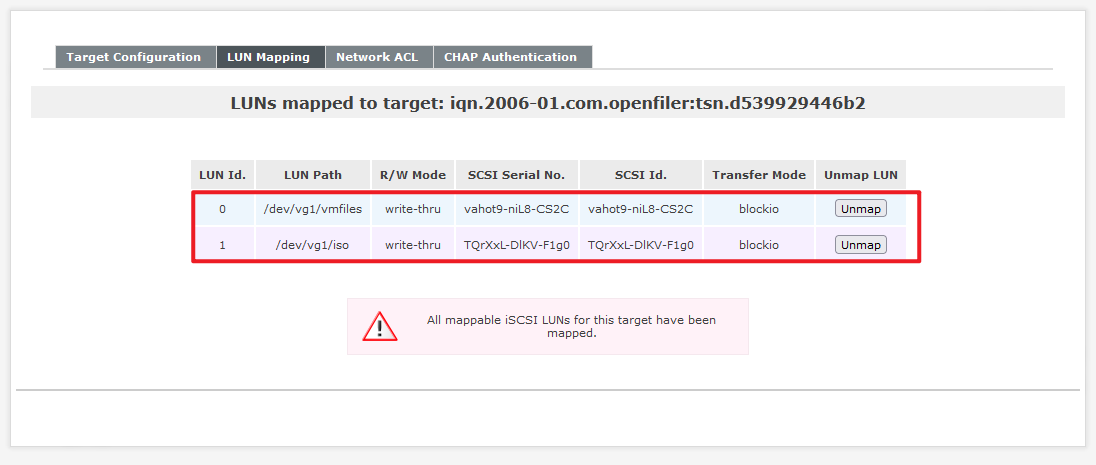

映射结果。

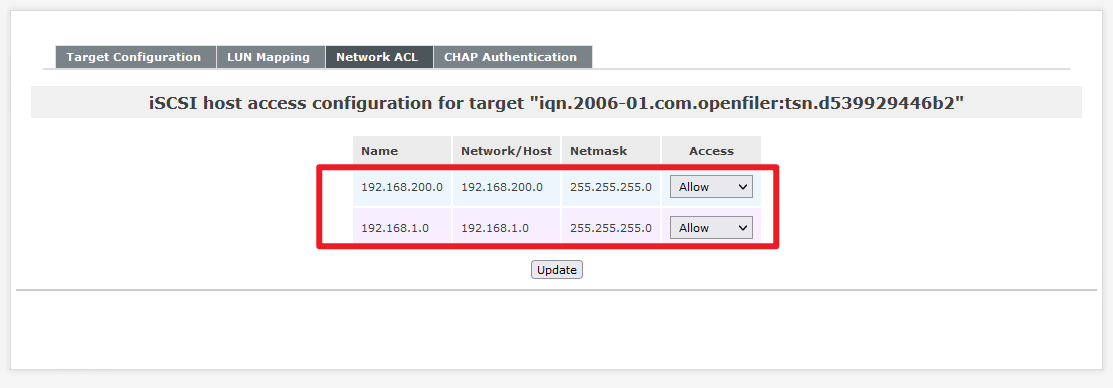

允许访问控制。

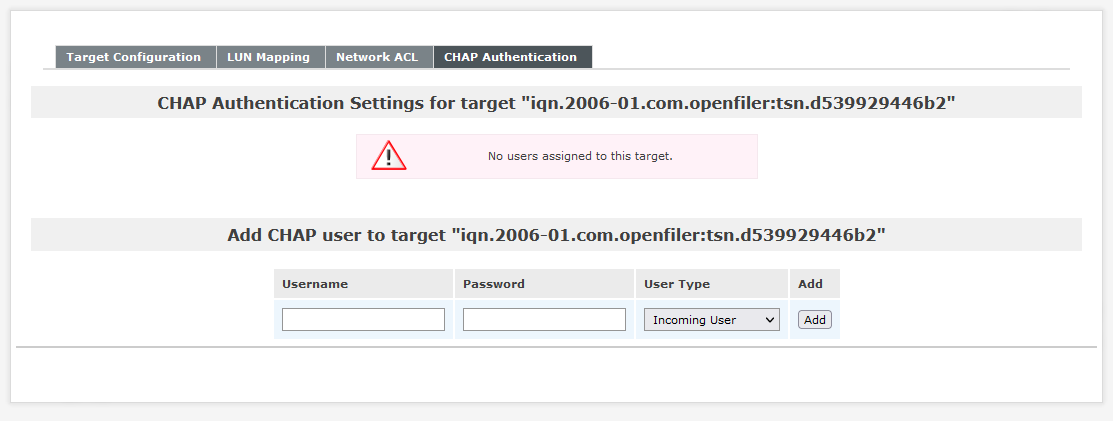

配置CHAP认证用户。（可选）

9、重启 iSCSI 服务

修改相应的配置信息后，记得重启iSCSI服务。

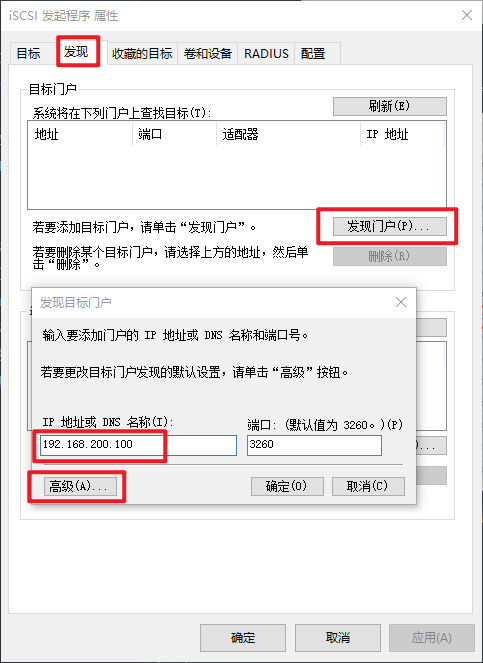

10、使用iSCSI 发起程序测试

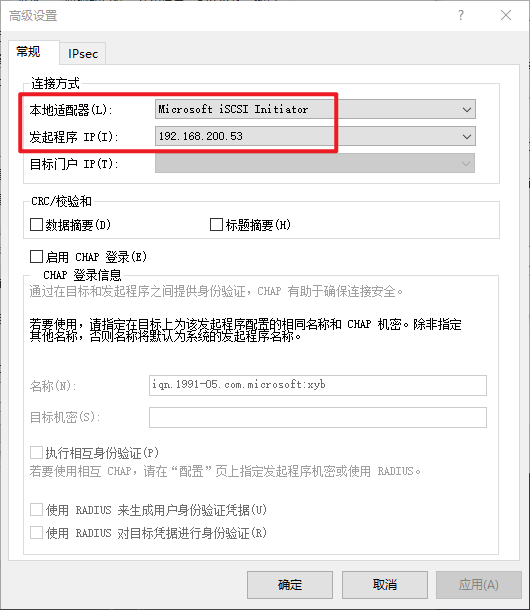

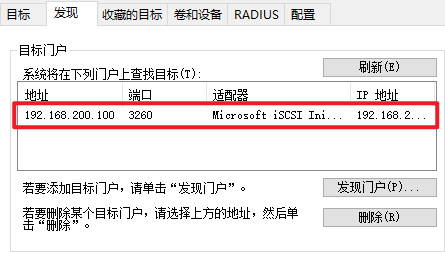

高级配置。

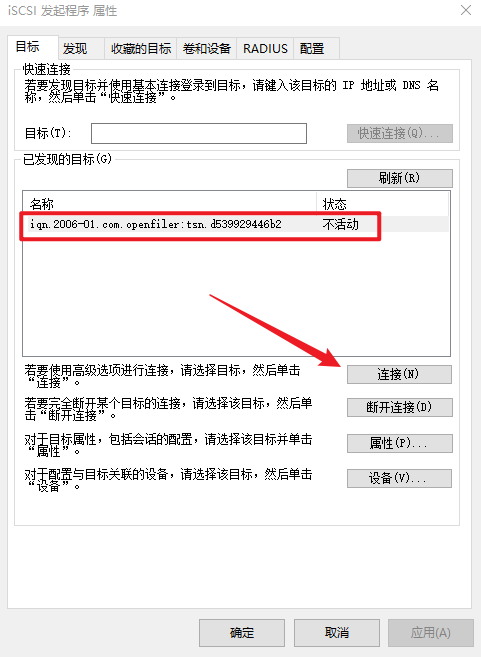

查看"已发现的目标"。点击"连接"

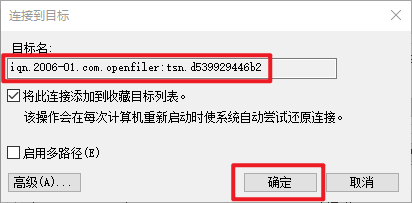

确定。

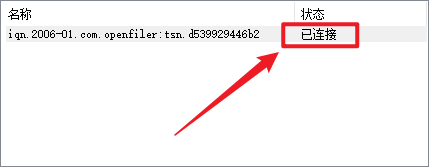

发现"已连接"。

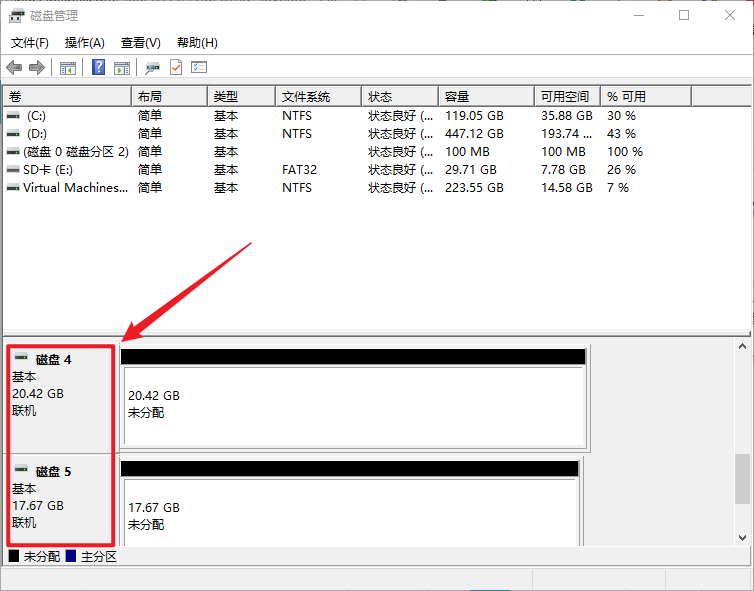

打开磁盘管理。

至此，配置iSCSI存储完成。
