新建一个Proteus工程并绘制单片机最小系统

一、创建一个新工程

1、打开Proteus软件

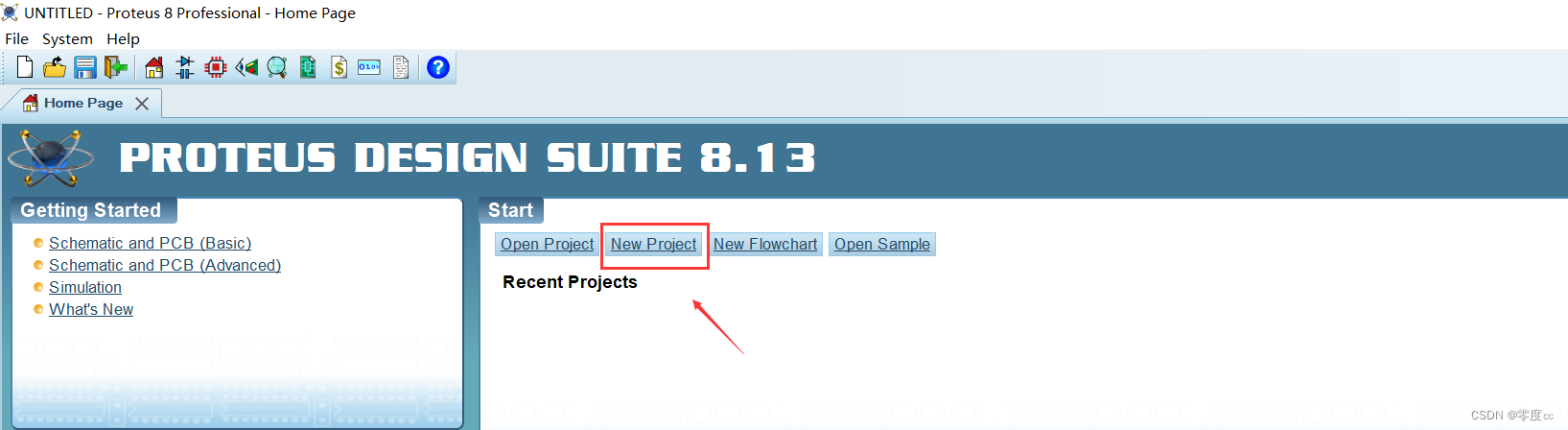

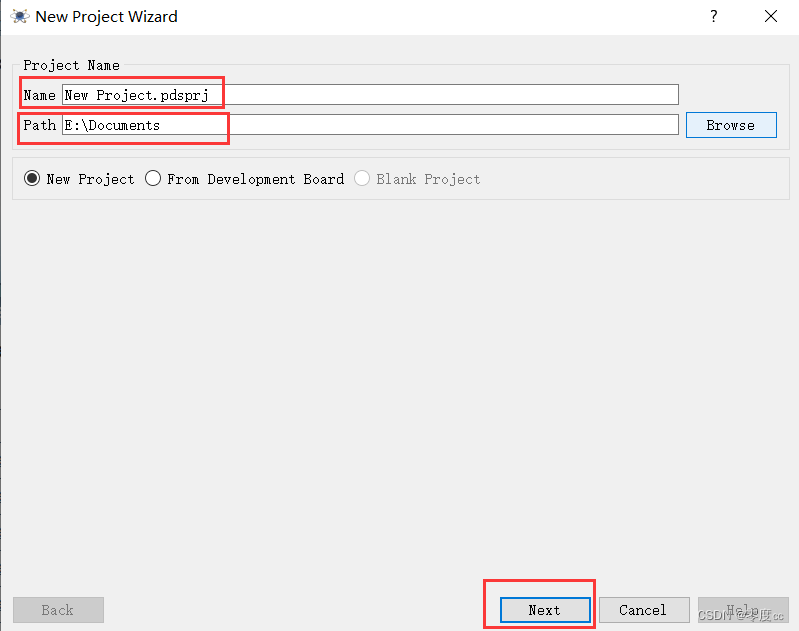

2、找到【New Project】,设置Name和Path,再点击【Next】

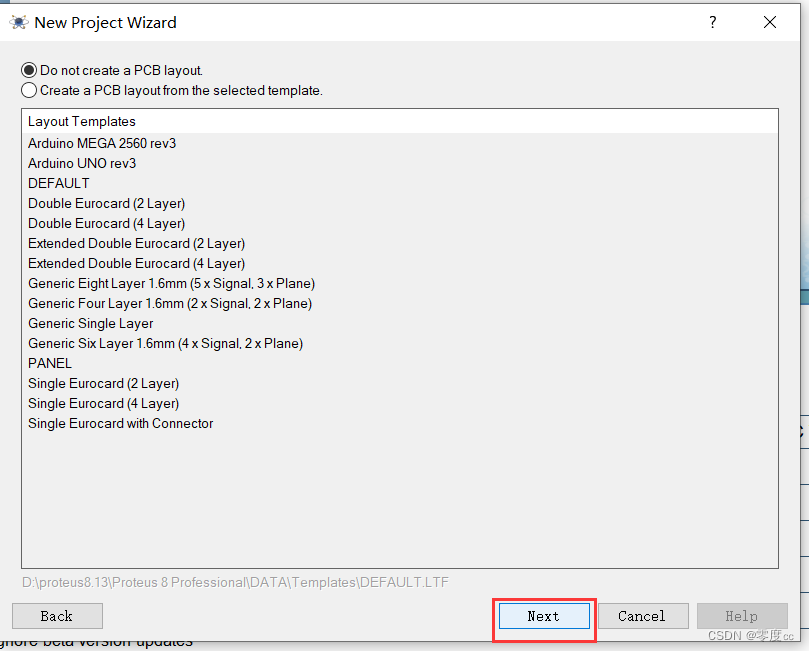

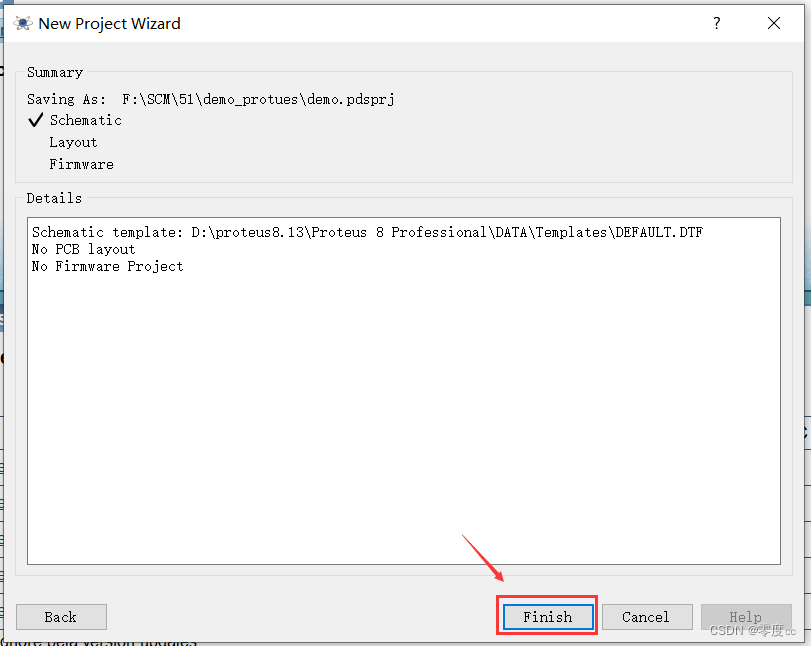

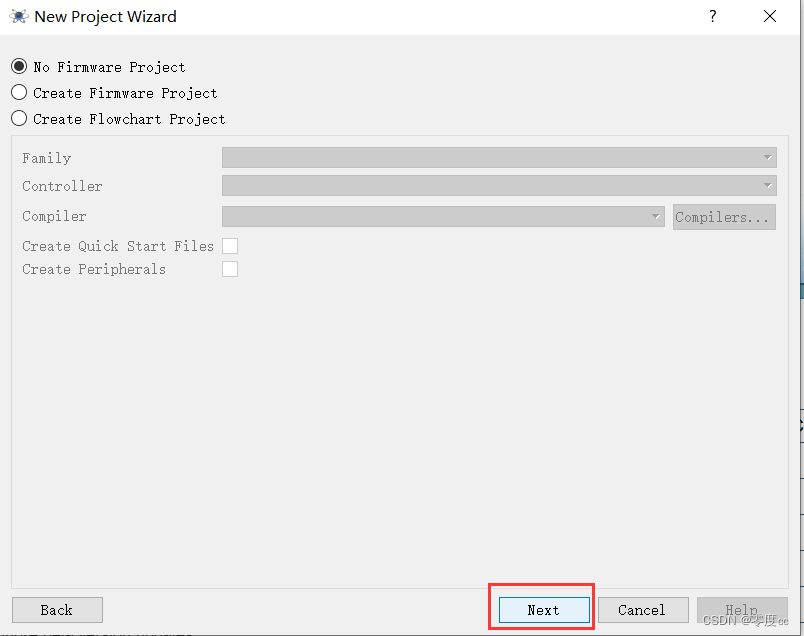

3、选择默认,点击【Next】,最后选择【Finish】即可。

4、创建完成

二、绘制51最小系统

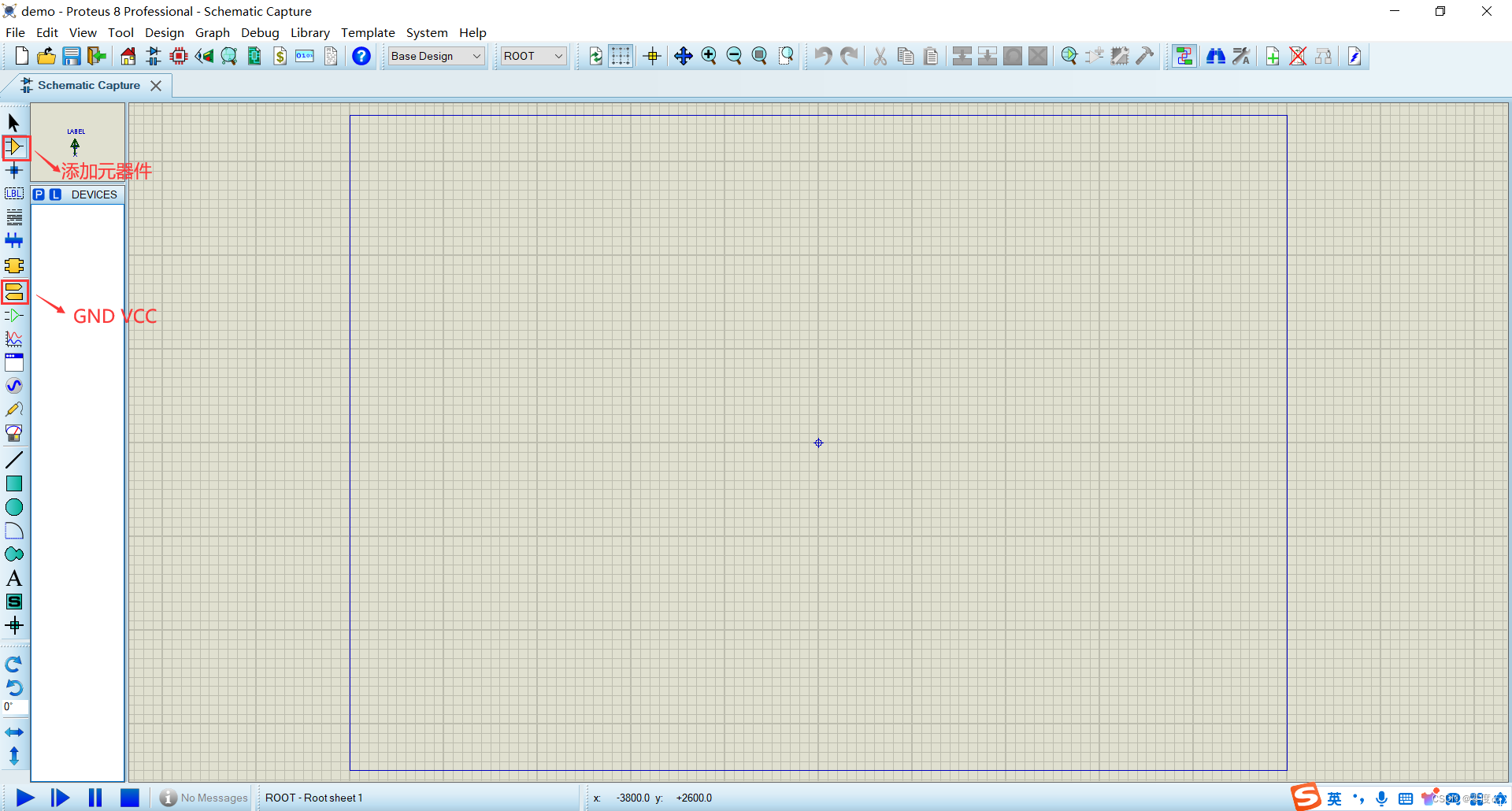

1、添加51最小系统需要的元器件

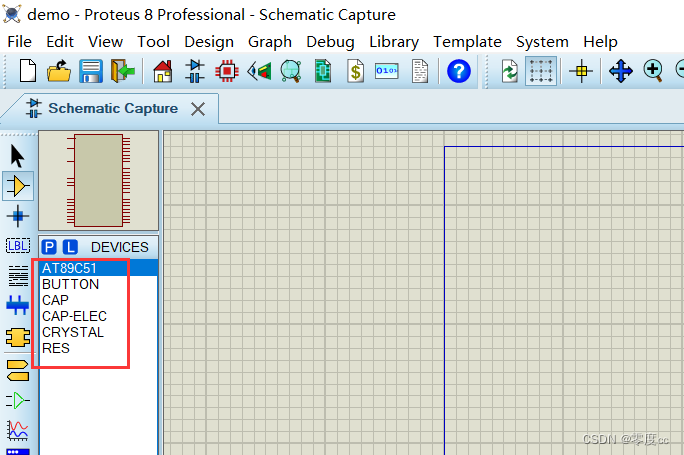

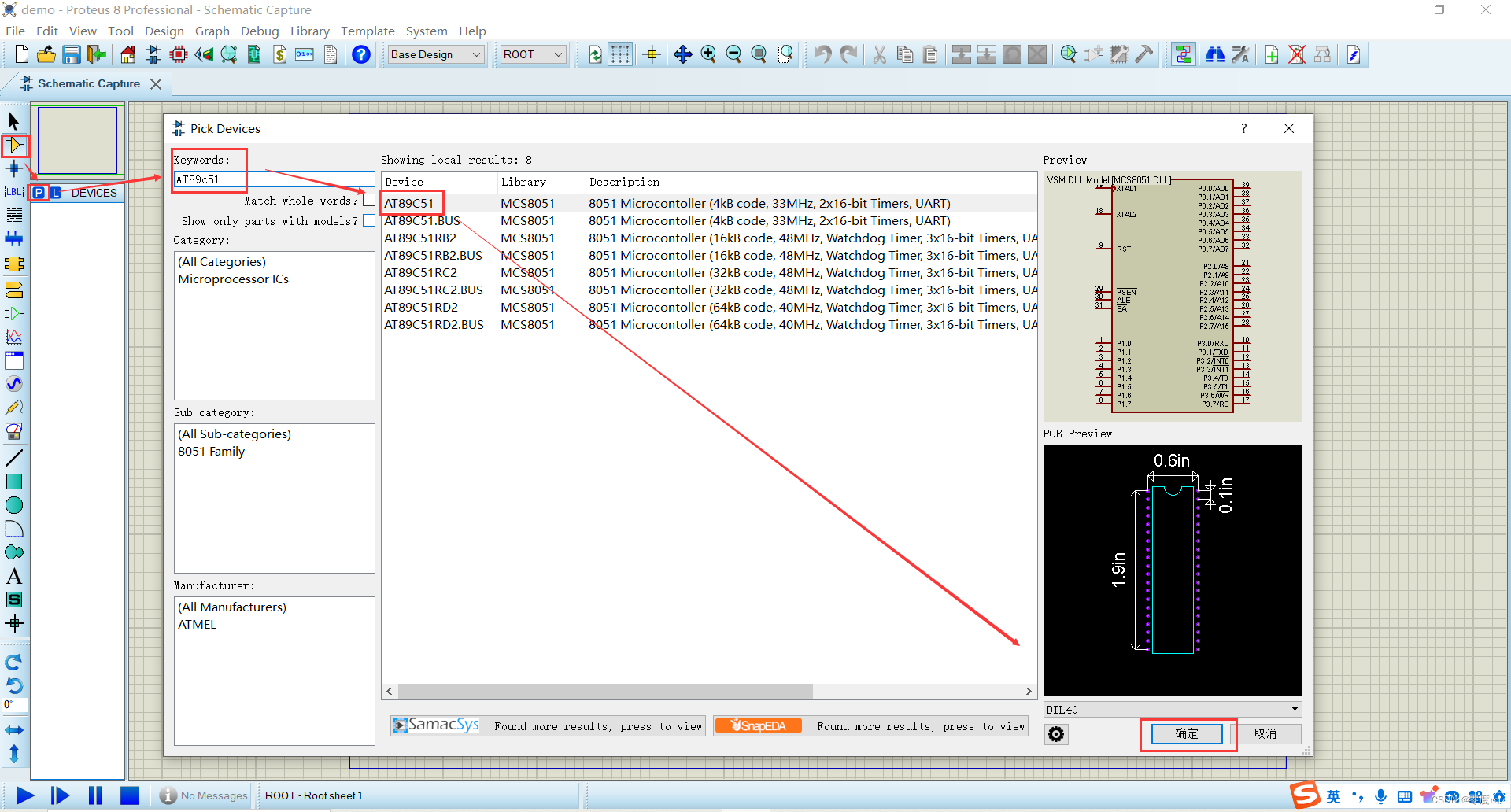

2、按照图例,分别添加AT89C51、BUTTON(按键)、CAP(电容)、CAP-ELEC(电解电容)、CRYSTAL(晶振)、RES(电阻)

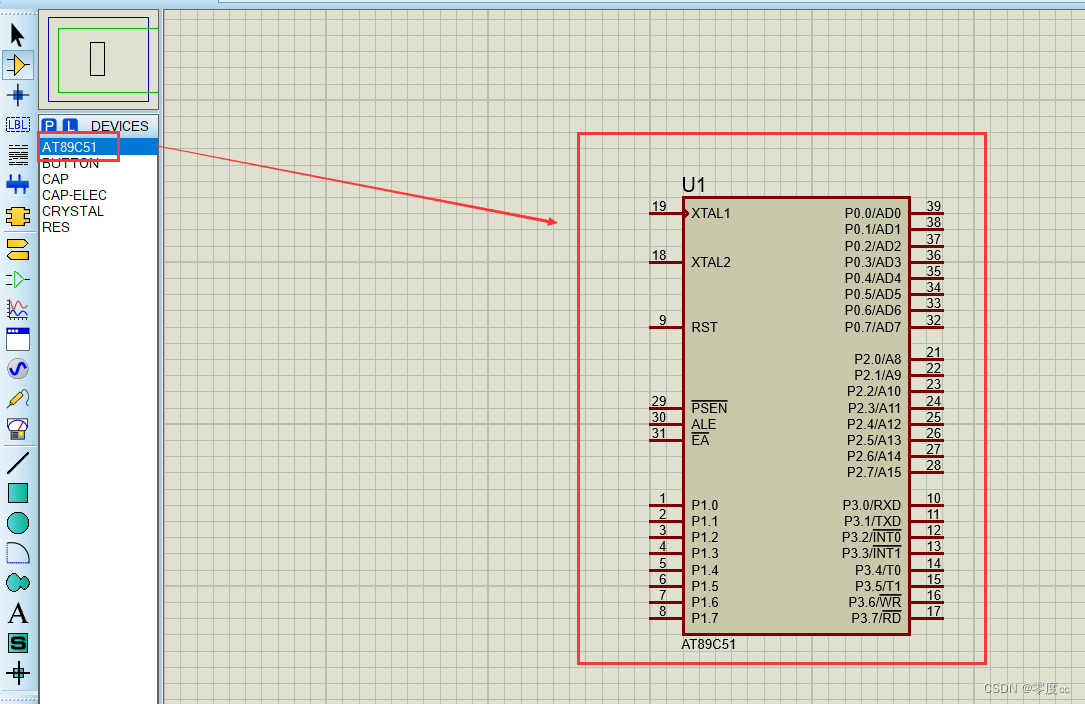

3、点击元器件=>鼠标左键选择放置位置=>左键确定放置,右键取消。

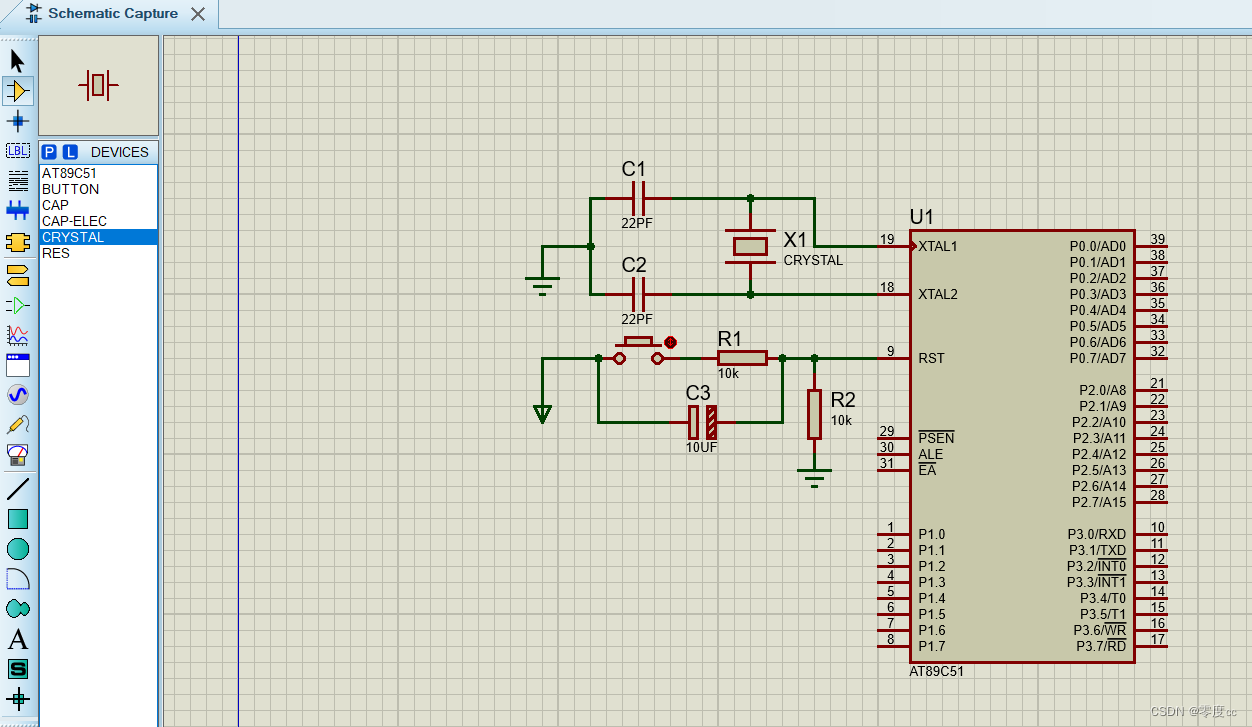

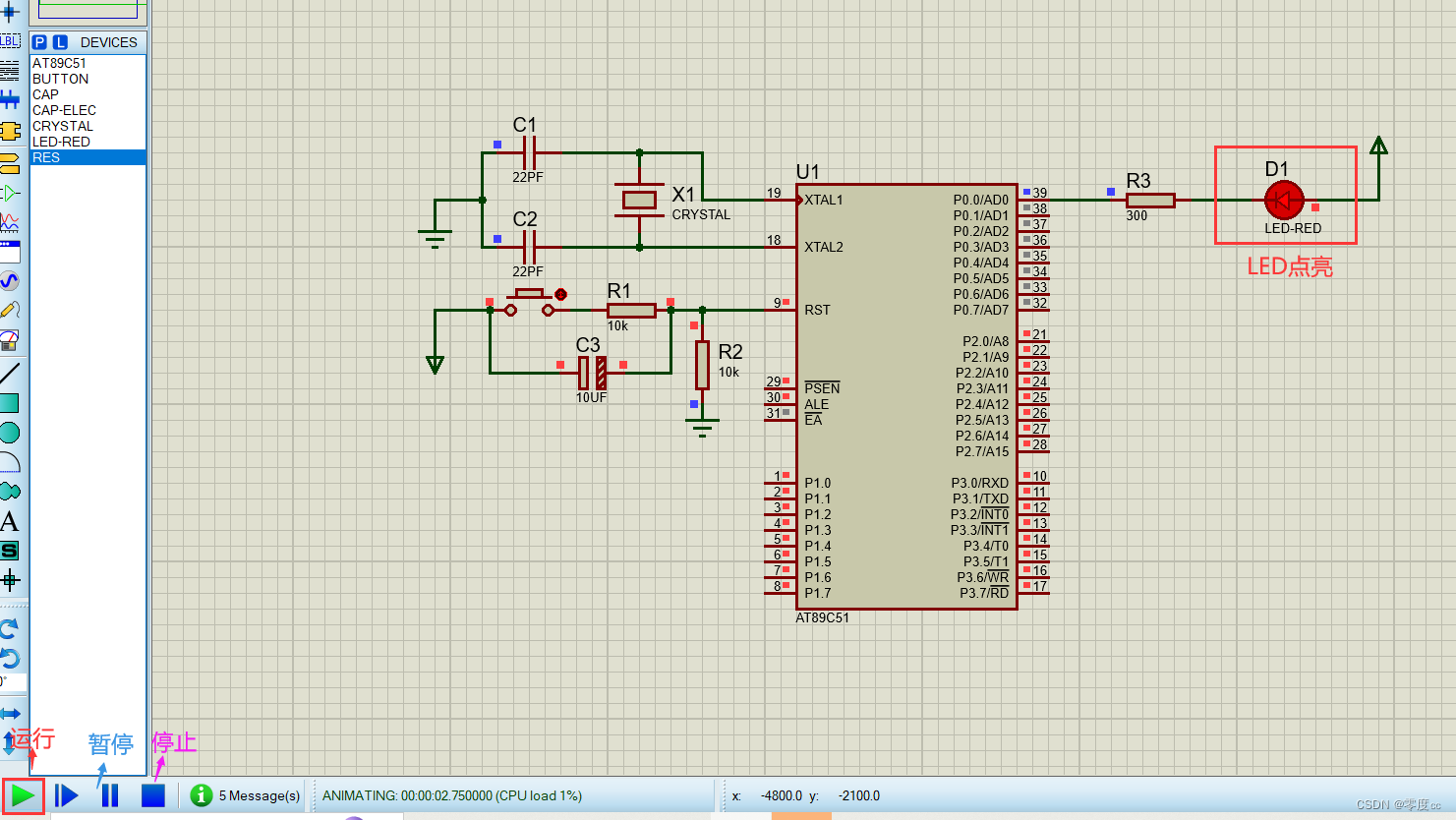

4、绘制51最小系统

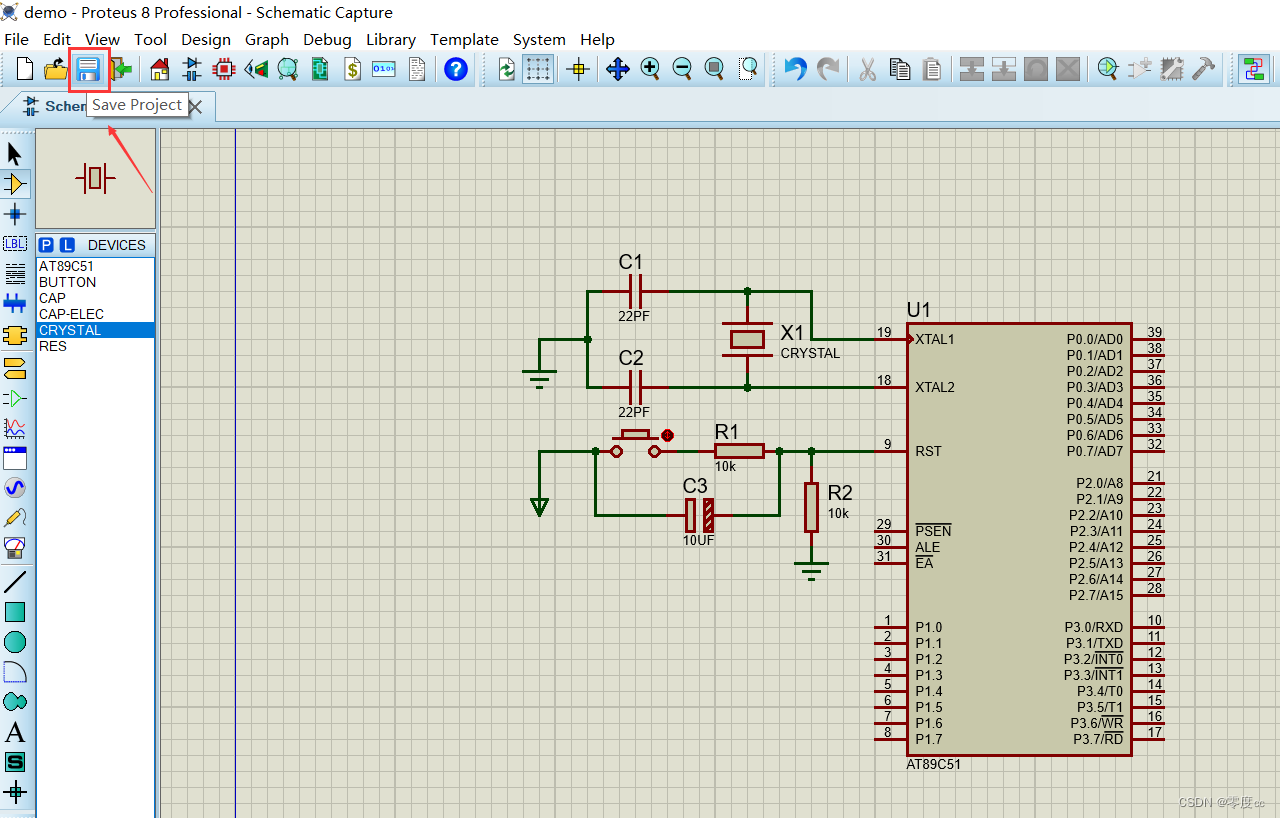

5、保存

三、51最小系统讲解

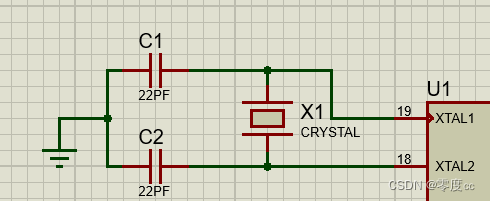

1、晶振电路(晶振就是单片机的心脏,没有晶振单片机就无法正常工作)

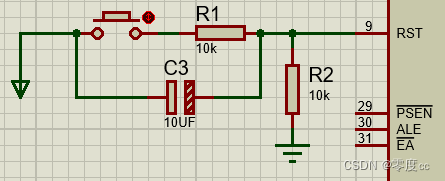

2、复位电路(复位电路是一种用来使电路恢复到起始状态的电路,相当于电脑重启)

CAP(电容):22pf

CAP-ELEC(电解电容):10uf

CRYSTAL(晶振):11.0592mHZ

RES(电阻):10k

具体数值根据开发原理图上的设置

3、电源、晶振和复位电路是最小系统的三要素

四、点亮一个LED

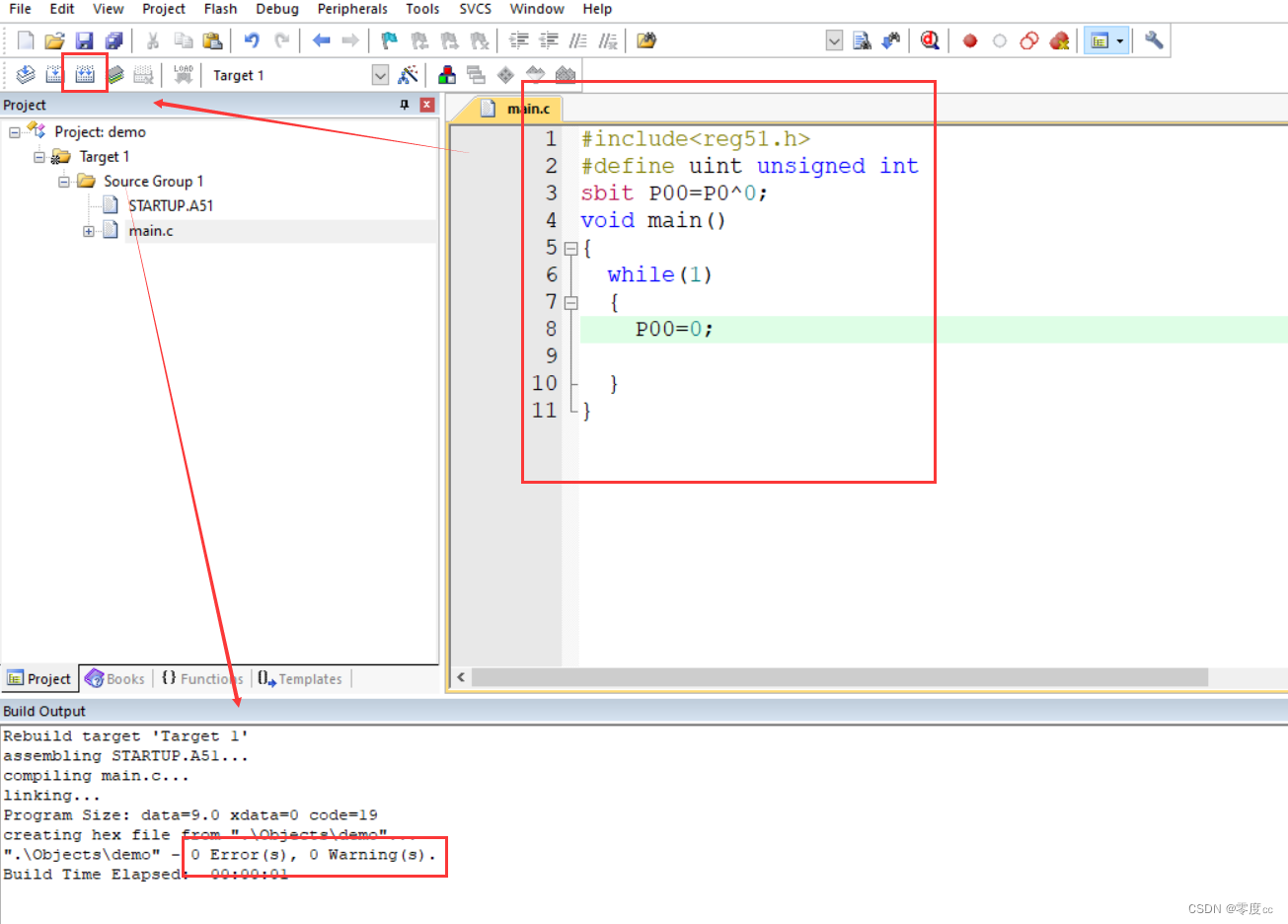

1、编写程序并编译,0警告,0错误

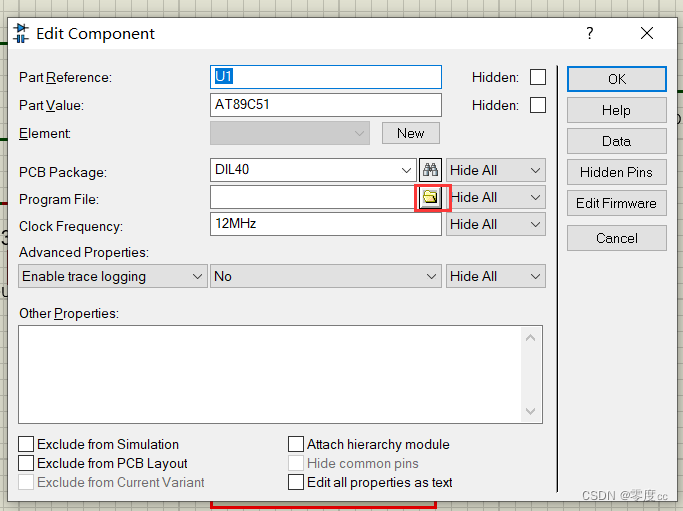

2、双击单片机,将.hex文件导入到AT89C51中

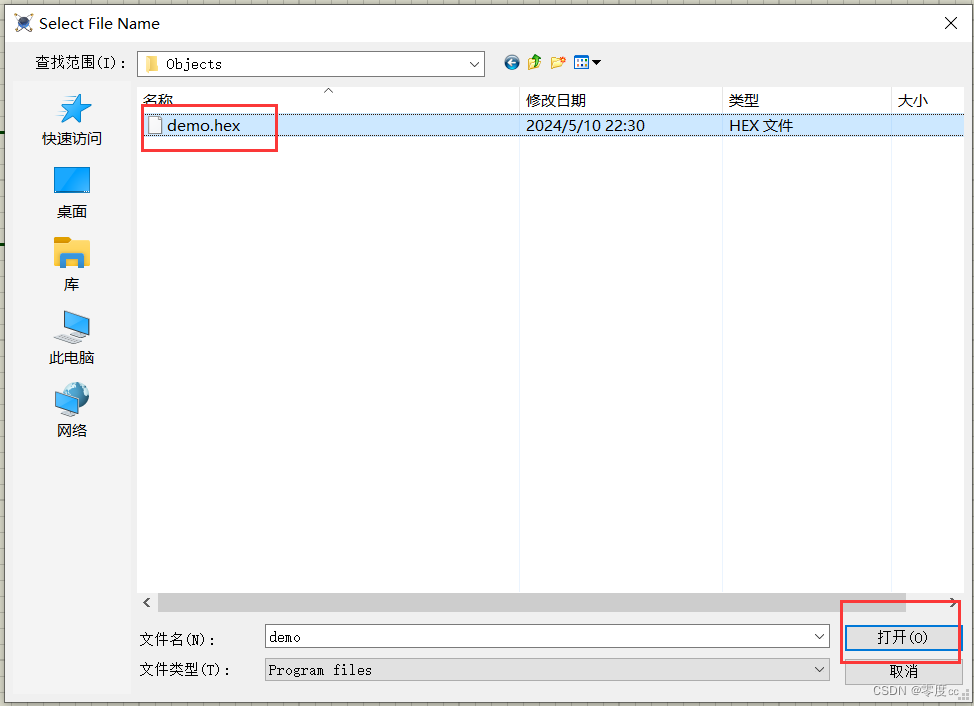

3、找到.hex文件并打开

4、导入文件,选择【ok】

5、点击运行,灯亮了

(ps:第一次用proteus时,可能不熟悉操作,可能需要多尝试,切勿暴躁,共勉!)
