本文继续基于PCIE4C IP核实现主机（RHEL 8.9）与FPGA（Xilinx Ultrascale+HBM VCU128开发板）间的DMA数据传输。本文分为四个部分：DMA设计、FPGA设计、仿真设计、驱动程序设计。

DMA设计

本文所涉及的DMA操作指FPGA设备不需要主机CPU的参与，独立对主机内存进行读写。具体而言，主机会向FPGA的指定地址写入DMA描述符，之后FPGA会根据DMA描述符的内容进行FPGA存储与主机内存的数据交换。DMA描述符的具体格式如下。

DMA读描述符地址	功能
0x100	读PCIe空间基地址低32位
0x104	读PCIe空间基地址高32位
0x108	写FPGA存储器基地址低32位
0x10c	写FPGA存储器基地址高32位
0x110	写长度
0x114	待完成读ID
0x118	已完成读ID（DMA结束后更新为待完成读ID，CPU根据其与待完成读ID的值判断DMA操作是否完成）

DMA写描述符地址	功能
0x200	写PCIe空间基地址低32位
0x204	写PCIe空间基地址高32位
0x208	读FPGA存储器基地址低32位
0x20c	读FPGA存储器基地址高32位
0x210	读长度
0x214	待完成写ID
0x218	已完成写ID（DMA结束后更新为待完成写ID，CPU根据其与待完成写ID的值判断DMA操作是否完成）

FPGA设计

上文介绍了FPGA通过cq和cc接口接收主机发来的请求报文，从而实现对自身内存单元的读写操作。本文介绍FPGA通过rq和rc接口向主机发出请求报文，从而实现对主机内存单元（DDR）的读写操作。

FPGA向主机发送请求使用PCIE4C的rq、rc接口实现，rq、rc为从机（FPGA）请求、主机（PC机）响应接口，FPGA将读/写地址报文通过rq接口通过握手方式发送到PC机，PC机将读地址对应的数据内容/写地址完成报文通过rc接口通过握手方式发送给FPGA。

rq接口

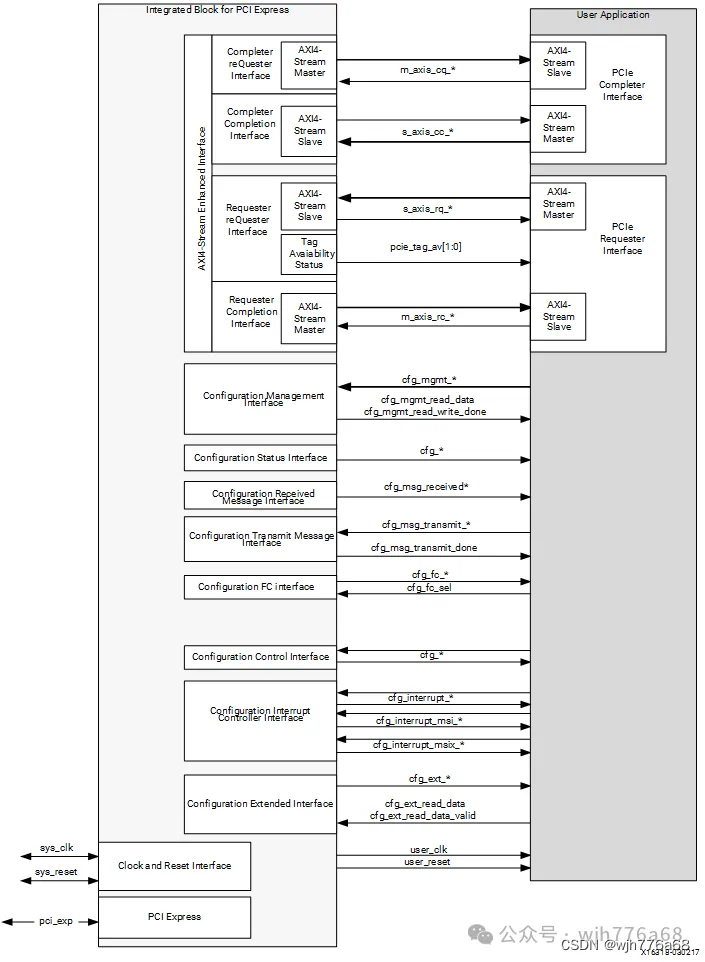

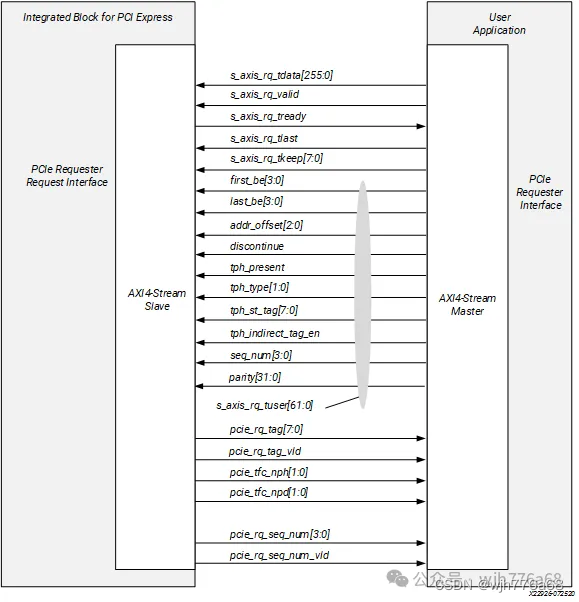

rq接口具有的信号及传输方向如图所示。需要注意的是，不同于标准PCIe报文格式，PCIE4C将部分PCIe报文头字段（描述符）放入tuser字段中。

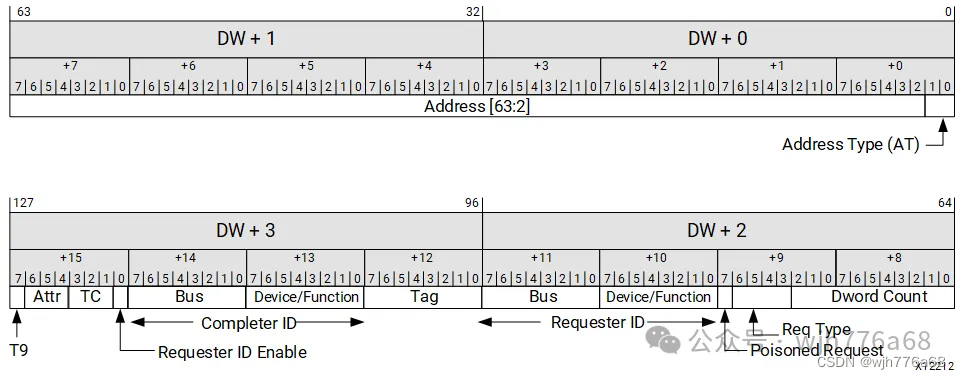

同时，PCIE4C将剩余的PCIe报文头字段留在第一个传输tdata的前几个字节中，对于内存、IO、原子操作类型的PCIe报文，tdata头个传输字段划分如下图所示。

各字段解释可从产品手册找到。

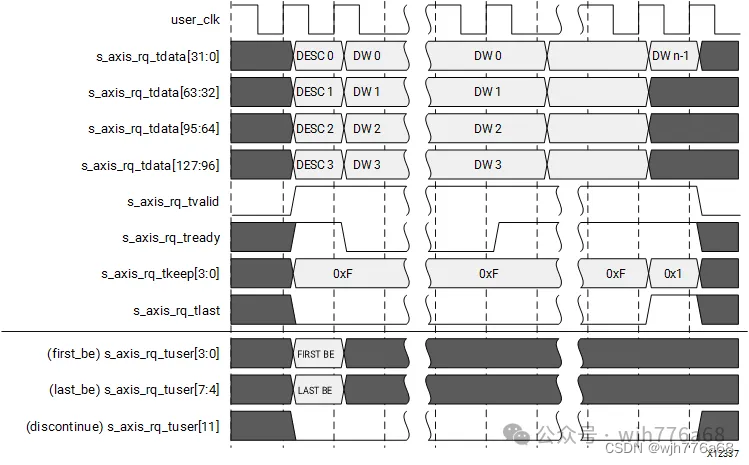

对于128bit位宽AXIS流接口、DWORD对齐模式，一次写内存请求操作对应波形类似下图。

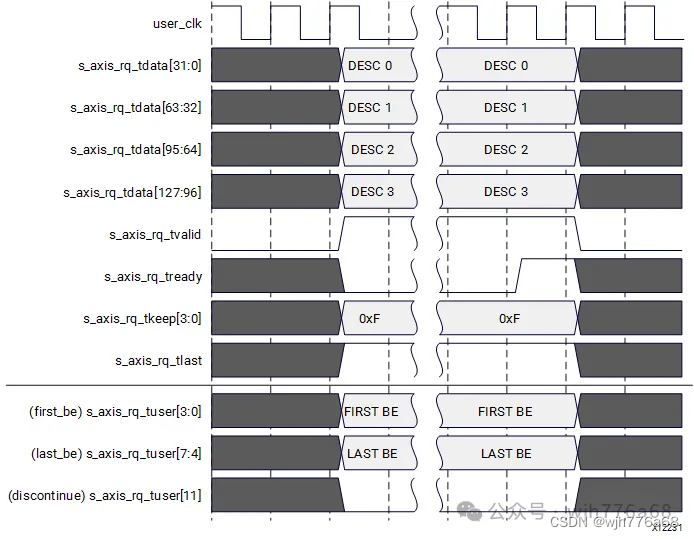

对于128bit位宽AXIS流接口，一次读内存请求操作对应波形类似下图。

rc接口

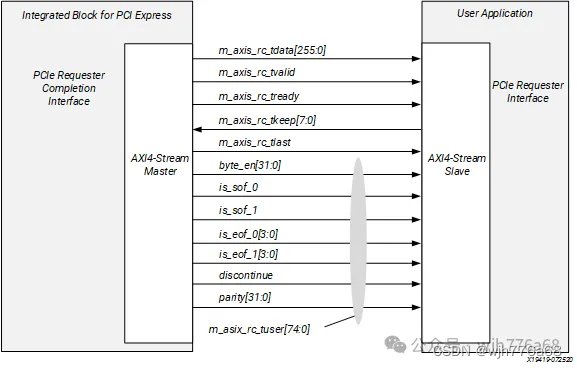

rc通道的接口信号如下图，当每次rq写请求操作结束后，FPGA侧会通过rc接口受到来自目标设备返回的写成功或写失败响应。

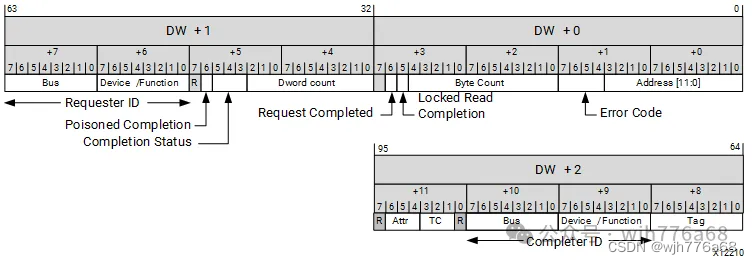

响应的每第一次传输的tdata的前几字节都被视为PCIe头字段（描述符），如下图

各字段解释可从产品手册找到。

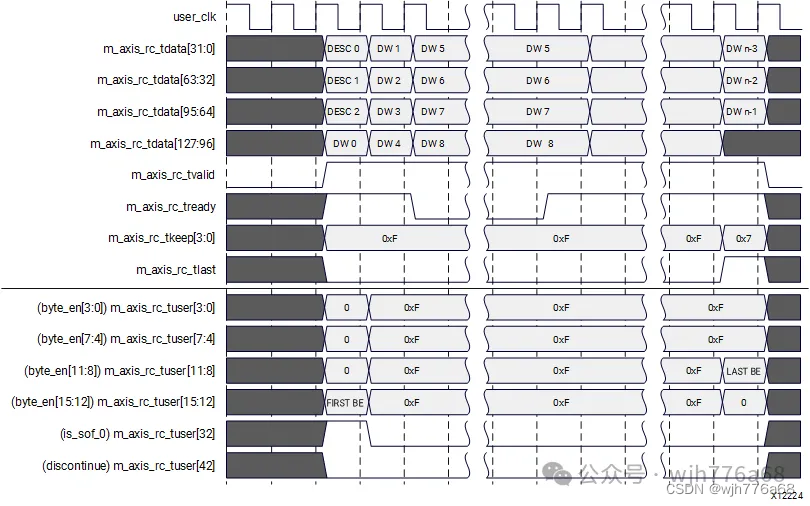

对于128bit位宽AXIS流接口、DWORD对齐模式，一次读内存响应操作对应波形类似下图。

FPGA模块代码

FPGA部分代码包含positive_process和negative_process两个部分，其中negative_process为FPGA作为响应设备，处理其他设备发来的请求报文，已在基于PCIE4C的数据传输（一）——寄存器读写访问中介绍。positive_process为FPGA作为请求设备向PCIe总线发出请求报文，由其他PCIe设备（这里为根设备即主机）作出响应，一般用于进行大规模数据传输即DMA操作。

本文共利用PCIE4C IP核例化了四个功能设备，每个功能设备具有独立的ram区域。

1. DMA请求监听模块

这里列出positive_process.sv的DMA监听处理状态机代码，这里的状态机代码负责监听negative_process模块对bar0的写操作，如果涉及到对DMA待完成读写描述符的读写操作则进行一次判断。如果待完成描述符与已完成描述符不同则发起一次新的DMA操作，并等待DMA操作结束后更新已完成描述符的值。

    always_comb begin
        case (snoop_r)
        IDLE: begin
            if (|{dma_watchdogs_s}) begin
                snoop_s = REQDECODE;
            end else begin
                snoop_s = IDLE;
            end
        end
        REQDECODE: begin
            snoop_s = READDMAINFO;
        end
        READDMAINFO: begin
            if (readdma_cnt_r == 'd5) begin
                snoop_s = GENDMAREQ;
            end else begin
                snoop_s = READDMAINFO;
            end
        end
        GENDMAREQ: begin
            if (dma_trans_valid_r) begin
                snoop_s = DMABUSY;
            end else begin
                snoop_s = UPDATEDMASTATUS;
            end
        end
        DMABUSY: begin
            if (dma_trans_finish_s) begin
                snoop_s = UPDATEDMASTATUS;
            end else begin
                snoop_s = DMABUSY;
            end
        end
        UPDATEDMASTATUS: begin
            snoop_s = IDLE;
        end
        default: snoop_s = IDLE;
        endcase
    end

2. DMA请求产生及处理模块

这里列出dma_simple.sv的DMA请求产生及处理状态机代码，这里的状态机代码负责对positive_process模块发起的DMA操作进行处理，如果为DMA读请求则根据DMA读描述符通过rq发送报文对指定PCIe空间进行读操作，并将rc收到的数据保存到FPGA的指定存储器空间中。如果为DMA写请求则根据DMA写描述符通过rq发送报文对指定PCIe空间进行写操作。

    always @(*) begin
        case (cs)
        0: begin
            ns = 1;
        end
        1: begin
            ns = 2;
        end
        2: begin
            if (dma_trans_valid) begin
                ns = 7;
            end
            else begin
                ns = 2;
            end
        end
        7: begin    // delay wait fetch data from ram
            if (s_axis_rq_tready[0]) begin
                ns = 8;
            end
            else begin
                ns = 7;
            end
        end
        8: begin    // delay
            if (s_axis_rq_tready[0]) begin
                ns = 3;
            end
            else begin
                ns = 8;
            end
        end
        3: begin
            if (s_axis_rq_tvalid && s_axis_rq_tready[0]) begin
                if (dma_trans_mode) begin // dma_trans_direction) begin
                    ns = 4;
                end
                else begin
                    ns = 5;
                end
            end
            else begin
                ns = 3;
            end
        end
        4: begin // wr
            if (s_axis_rq_tvalid && s_axis_rq_tready[0] & s_axis_rq_tlast) begin
                ns = 6;
            end
            else begin
                ns = 4;
            end
        end
        5: begin // rd cpl
            if (~cpl_start & cpl_done & last_trans_flag_r) begin
                ns = 6;
            end
            else begin
                ns = 5;
            end
        end
        6: begin // write finish flag
            ns = 0;
        end
        default: begin
            ns = 0;
        end
        endcase
    end

FPGA行为仿真

PCIe仿真利用Alex Forencich编写的cocotb pcie仿真库进行，核心代码如下。主要对Bar0的地址空间写入DMA写描述符，等待一段时间后向地址空间写入DMA读描述符，判断读写两处内容是否一致。DMA描述符格式见 DMA设计部分

    # write pcie read descriptor
    await dev_pf0_bar0.write_dword(0x000100, (mem_base+0x0000) & 0xffffffff)
    await dev_pf0_bar0.write_dword(0x000104, (mem_base+0x0000 >> 32) & 0xffffffff)
    await dev_pf0_bar0.write_dword(0x000108, 0x100)
    await dev_pf0_bar0.write_dword(0x000110, 0x400)
    await dev_pf0_bar0.write_dword(0x000114, 0xAA)

    await Timer(2000, 'ns')

    # read status
    val = await dev_pf0_bar0.read_dword(0x000118)
    tb.log.info("Status: 0x%x", val)
    # assert val == 0x800000AA
    assert val == 0x000000AA

    # write pcie write descriptor
    await dev_pf0_bar0.write_dword(0x000200, (mem_base+0x1000) & 0xffffffff)
    await dev_pf0_bar0.write_dword(0x000204, (mem_base+0x1000 >> 32) & 0xffffffff)
    await dev_pf0_bar0.write_dword(0x000208, 0x100)
    await dev_pf0_bar0.write_dword(0x000210, 0x400)
    # await dev_pf0_bar0.write_dword(0x000210, 0x400)
    await dev_pf0_bar0.write_dword(0x000214, 0x55)

    await Timer(2000, 'ns')

    # read status
    val = await dev_pf0_bar0.read_dword(0x000218)
    tb.log.info("Status: 0x%x", val)
    # assert val == 0x80000055
    assert val == 0x00000055

    tb.log.info("%s", mem.hexdump_str(0x1000, 64))

    assert mem[0:1024] == mem[0x1000:0x1000+1024]

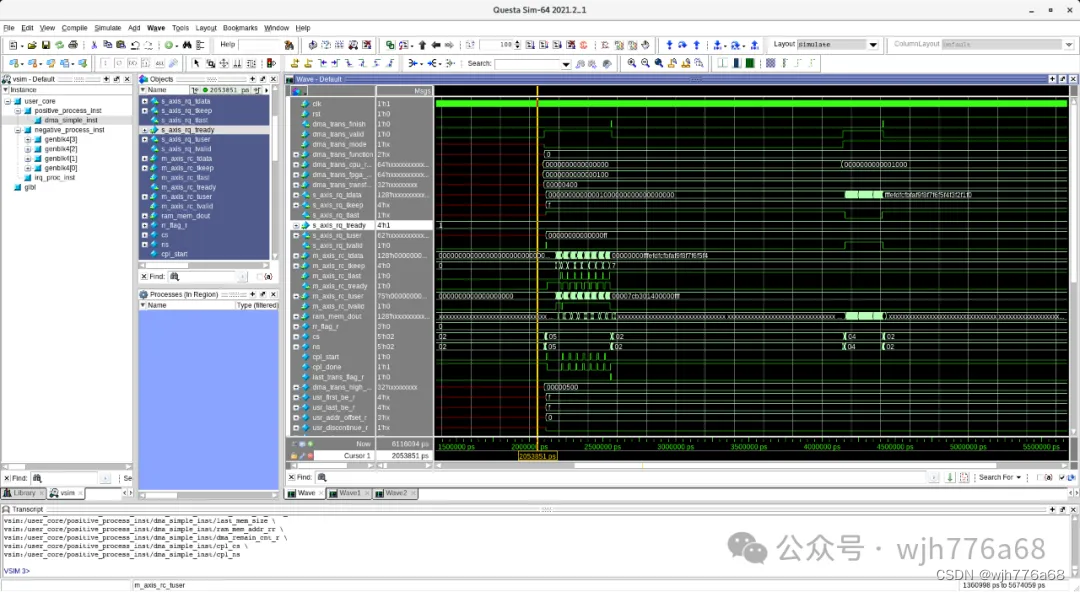

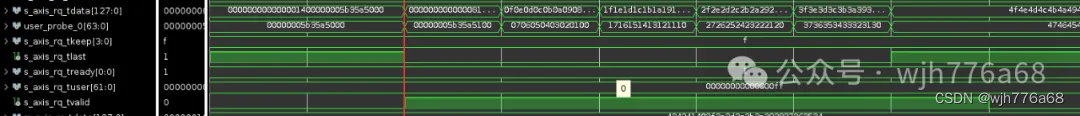

本文使用QuestaSim作为仿真器，Cocotb编译指令如下，需要在tb目录下进行，此外也支持VCS等其他仿真器（可参考Cocotb文档）：

cp runsim.do.questa sim_build/runsim.do
make SIM=questa WAVES=1
vsim vsim.wlf

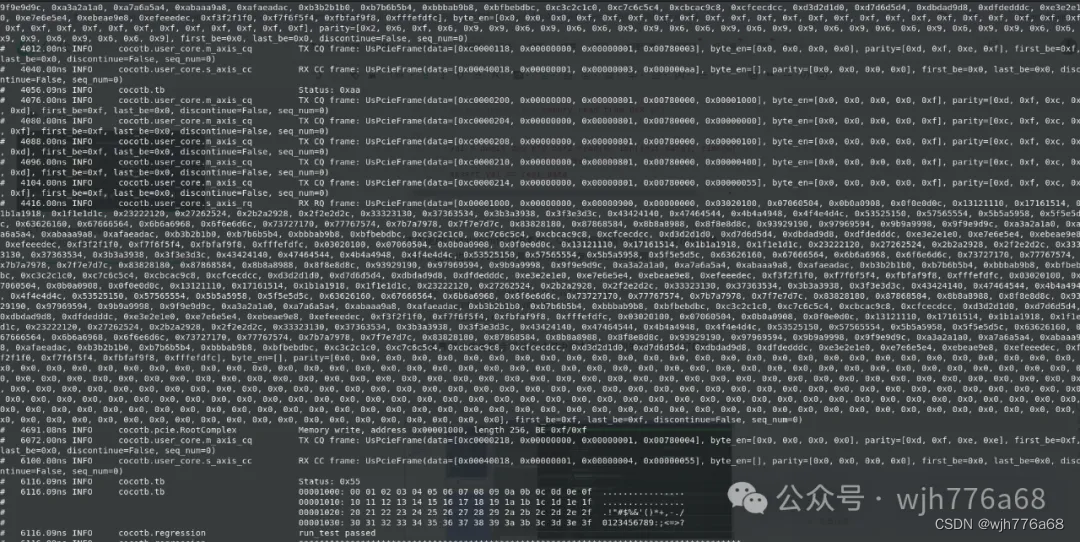

在终端界面，仿真器会将运行过程中所发送和接收的PCIe报文打印出来。

PC驱动程序设计

作者使用的系统为RHEL8.9，PCIe驱动基于linux内核进行开发，PCIe与PCI设备的驱动代码基本一致。可参考kernel官网PCI设备开发教程(https://docs.kernel.org/PCI/pci.html)。对于WIndows而言可参考MSDN相关页面进行开发。

进行DMA测试的核心代码如下：

      dma_cpuregion_addr = dma_alloc_coherent(&dev->dev, 0x400, &dma_rcregion_addr, GFP_KERNEL | __GFP_ZERO);

      if (dma_cpuregion_addr == NULL) {
          goto dma_alloc_err;
      }

      for (i = 0; i < 400; i++) { // set initial value
          *((u8*)dma_cpuregion_addr + i) = i;
      }

      printk("rc base addr %llx\n", dma_rcregion_addr);

      iowrite32((dma_rcregion_addr + 0x0000) & 0xffffffff, (u8*)bar32 + 0x000100);
      iowrite32(((dma_rcregion_addr + 0x0000) >> 32) & 0xffffffff, (u8*)bar32 + 0x000104);
      iowrite32(0x00, (u8*)bar32 + 0x000108);
      iowrite32(0, (u8*)bar32 + 0x00010C);
      iowrite32(0x50, (u8*)bar32 + 0x000110);
      iowrite32(0xAA, (u8*)bar32 + 0x000114);

      usleep_range(1000000, 2000001);

      printk("Read status of writing data");
      printk("%08x\n", ioread32((u8*)bar32 + 0x000114));
      printk("%08x\n", ioread32((u8*)bar32 + 0x000118));

      usleep_range(1000, 2001);

      printk("start copy to host");
      iowrite32((dma_rcregion_addr + 0x0100) & 0xffffffff, (u8*)bar32 + 0x000200);    // cpu region lo addr
      iowrite32(((dma_rcregion_addr + 0x0100) >> 32) & 0xffffffff, (u8*)bar32 + 0x000204);  // cpu region hi addr
      iowrite32(0x00, (u8*)bar32 + 0x000208);               // fpga region lo addr
      iowrite32(0, (u8*)bar32 + 0x00020C);                 // fpga region hi addr
      iowrite32(0x50, (u8*)bar32 + 0x000210);              // len
      iowrite32(0x55, (u8*)bar32 + 0x000214);              // id

      usleep_range(1000000, 2000001);

      printk("Read status of reading data");
      printk("%08x\n", ioread32((u8*)bar32 + 0x000214));
      printk("%08x\n", ioread32((u8*)bar32 + 0x000218));

      printk("Read data from original DMA region %p\n", ((u8*)dma_cpuregion_addr + 0x0000));
      for (i = 0; i < 32; i++) {
          printk("%u ", *((u8*)dma_cpuregion_addr + 0x0000 + i));
      }
      printk("\n");

      printk("Read data from new DMA region %p\n", ((u8*)dma_cpuregion_addr + 0x0400));
      for (i = 0; i < 32; i++) {
          printk("%u ", *((u8*)dma_cpuregion_addr + 0x0100 + i));
      }
      printk("\n");

      for (i = 0; i < 32; i++) {
          if (*((u8*)dma_cpuregion_addr + 0x0100 + i) != *((u8*)dma_cpuregion_addr + 0x0000 + i)) {
              printk("reading mismatch starting at address %d\n", i);
              dma_mismatch = 1;
              break;
          }
      }

      if (!dma_mismatch) {
          printk("dma all matched\n");
          printk("\n");
      }

实机测试

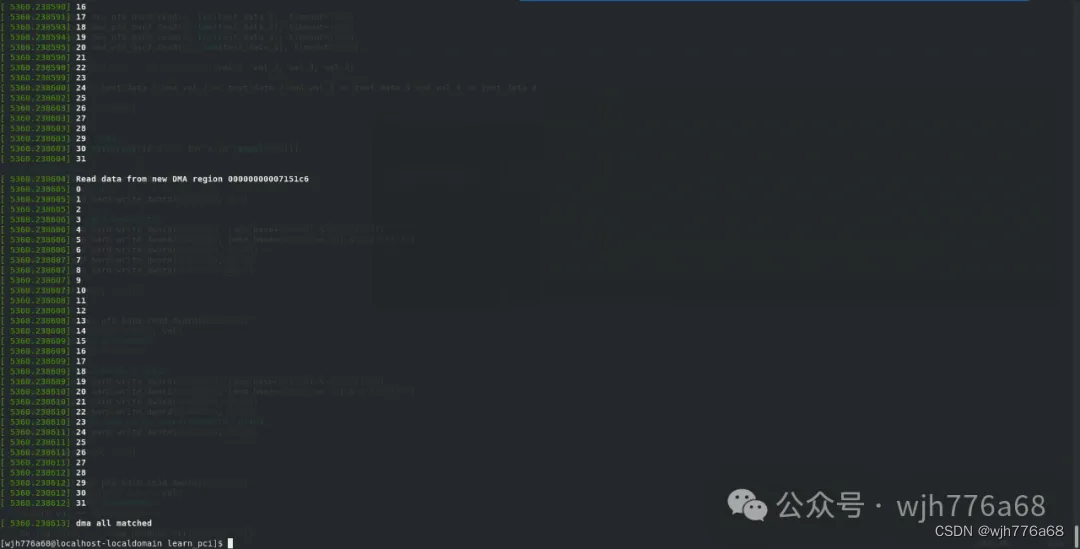

make编译驱动，使用insmod加载驱动后，dmesg查看调试信息，即printk的输出结果。

测试完成后，使用rmmod卸载驱动，释放变量。

make
sudo insmod test_driver
sudo dmesg
sudo rmmod test_driver

工程文件

完整工程可于同名公众号回复PCIE4C_DMA获取。
