软考高级-架构设计师-案例分析【第三章 数据库篇】

3数据库篇

3.1数据库设计过程

需求分析 -> 输出数据流图、数据字典、需求说明书

概念结构设计-> 输出 E-R图 实体、属性、联系

逻辑结构设计-> 输入转换规则和规范化理论 输出关系模式 表名、字段名、主键、外键、索引

物理设计 硬件、OS特性

规范化

1.不规范化关系模式的问题
插入异常：还未确定供应商有哪些产品，只想添加一个供应商的地址信息，则会产生 产品与价格为空的记录

删除异常：当删除一个供应商的货物时，地址信息也会被删除

修改异常：当修改一个供应商的地址，需要将多条数据同时更新，没更新，则数据产生不一致问题

数据冗余：关系模式中多次重复记录了同一个供应商地址

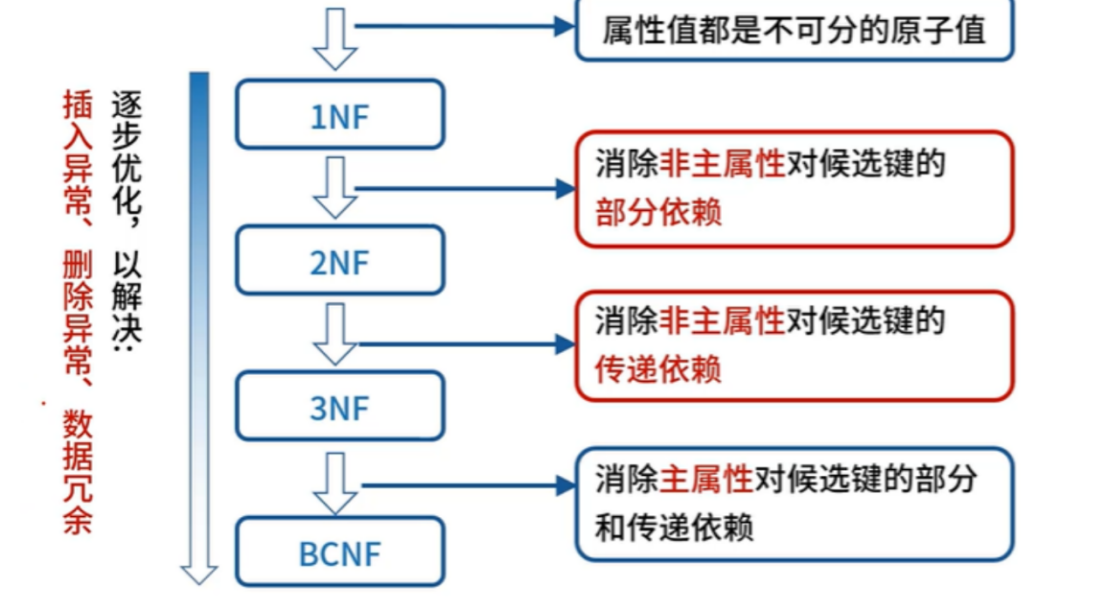

2.规范化及存在问题

实际是对数据表的不断拆分，达到更高的规范程度。

问题：系统中大量查询不能通过单表完成，需要将多表连接，拆的越多，查询性能就越低

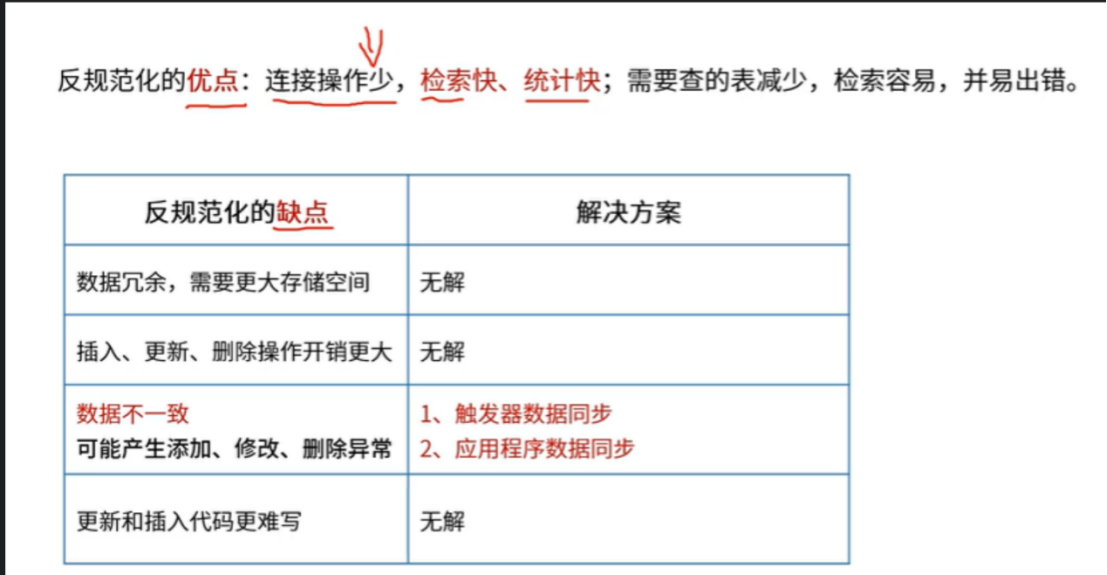

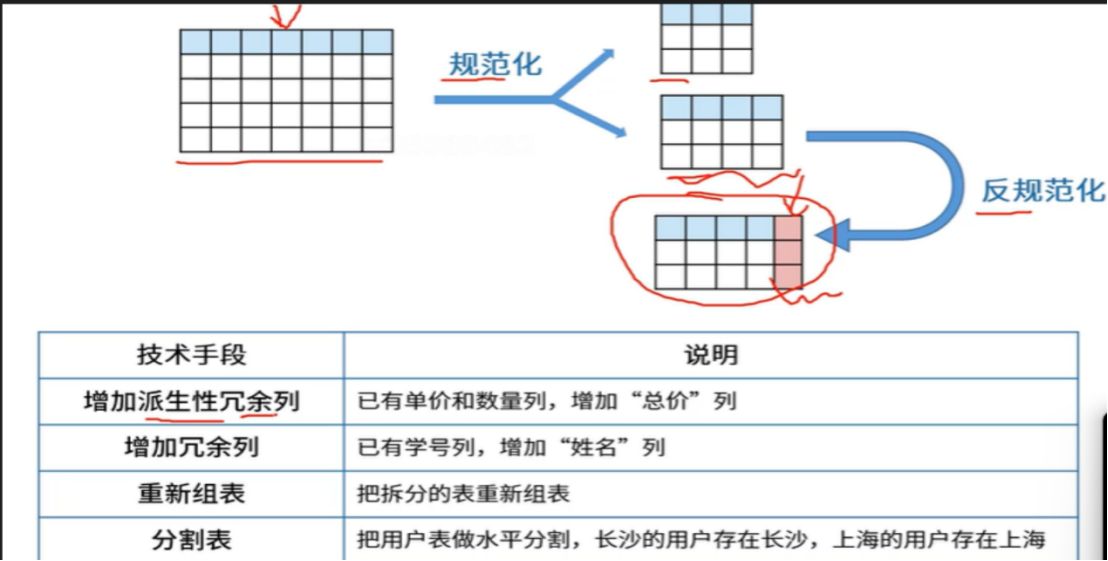

3.反规范化优缺点及方法

规范化设计后，数据库设计者希望希望部分规范化来提高性能，这种规范化设计的回退方法为反规范化方法

方法：增加派生性冗余列、增加冗余列、重新组表、水平分割表

优点：提升统计，查询效率

缺点：增加了数据冗余，浪费存储空间，增删改操作效率低，可能会导致数据不一致

水平分割：需要总数据时，效率低；可能需要动态选择分割后的表，增加程序复杂度。

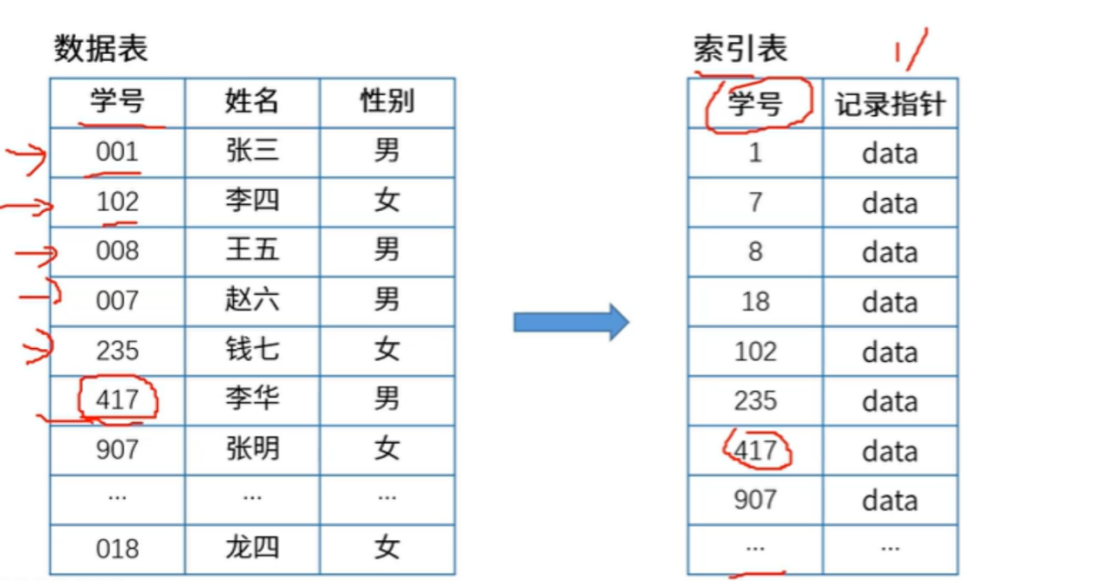

3.2 数据库索引

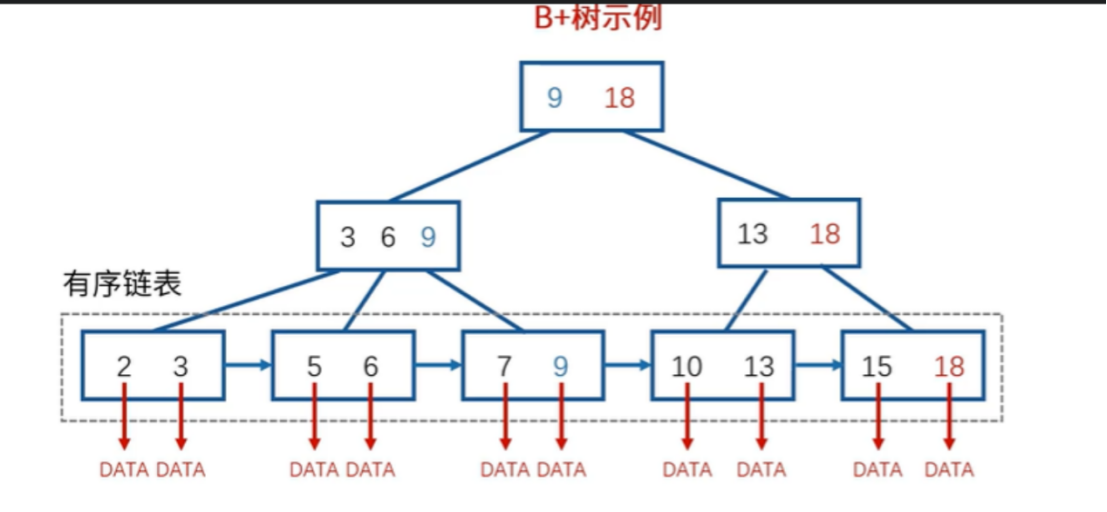

提升查询效率，降低添加，修改，删除效率。采用B树，B+树等

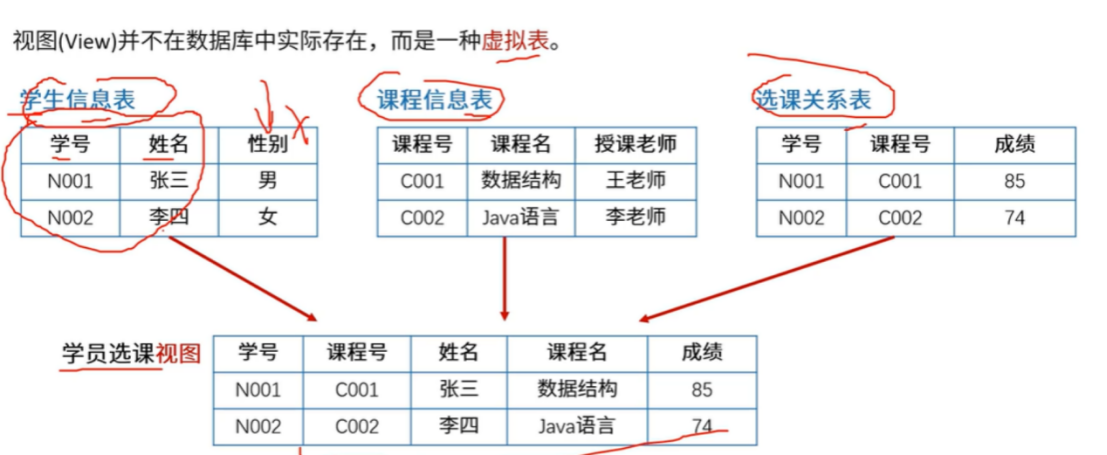

3.3 数据库视图

一个或几个表中导出的，视图并不在数据库中实际存在，而是一种虚拟表。

优点：

1. 简化用户的操作
2. 视图机制可以使用户以不同的方式查询同一数据
3. 视图对数据库重构提供了一点程度的逻辑独立性（新增无关列，视图不影响）
4. 视图可以对机密的数据提供安全保护

物化视图:将试图的内容物理存储起来，数据随原表变化，同步更新

优点：提高性能，数据可用性（原数据异常，物理视图仍可用），分布式数据库系统中，物化视图可以减少跨网络的查询次数，降低网络负载

缺点：存储开销，数据一致性需管理，维护成本呢

数据一致性问题：可以通过应用程序，触发器，物化视图实现，消息队列

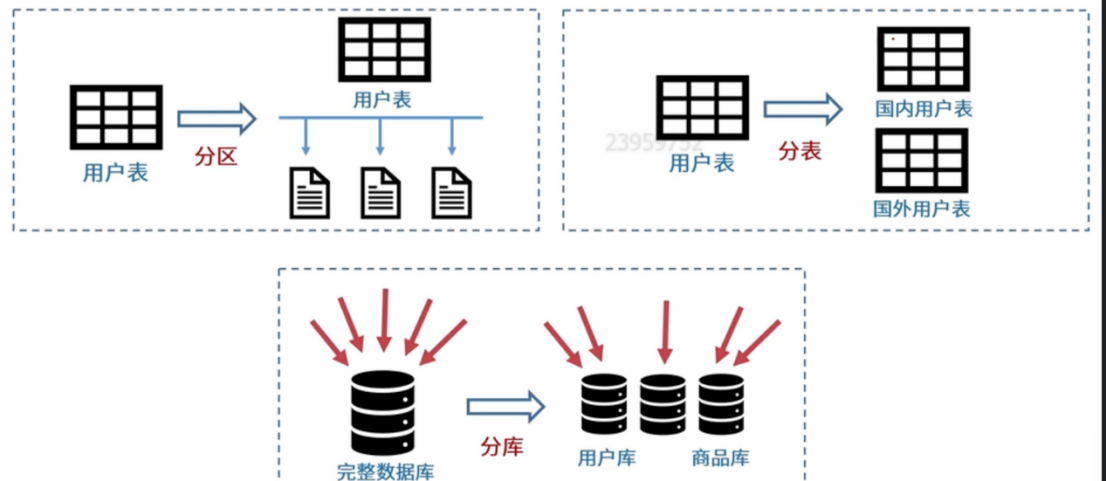

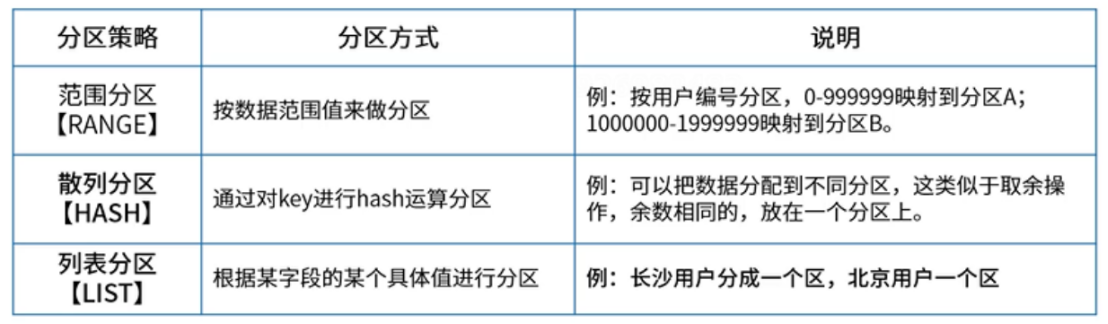

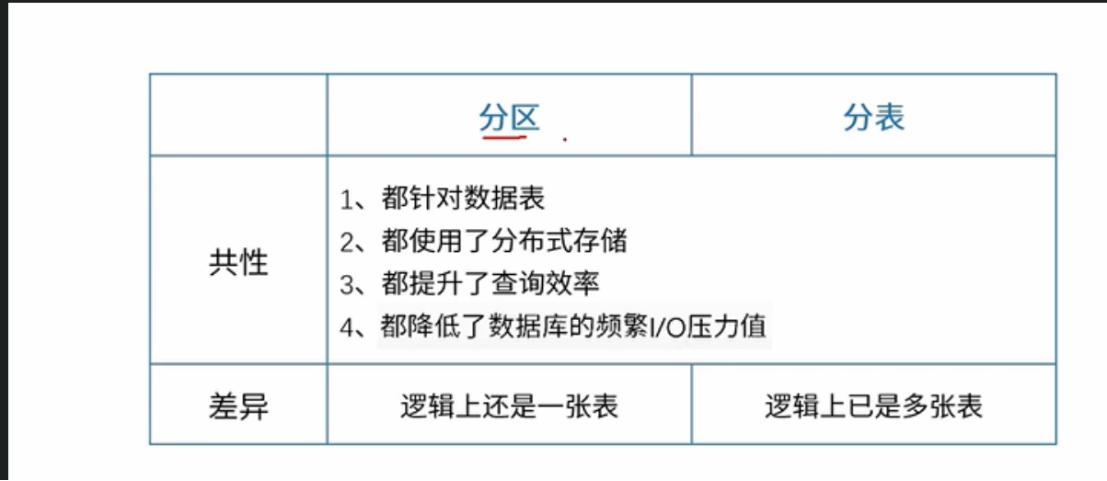

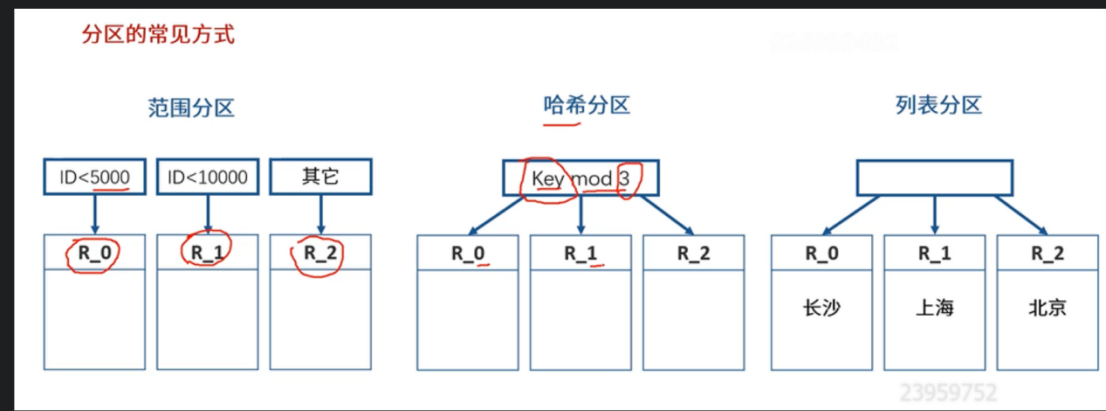

3.4 分区分表分库

分区的优点：

1. 相对于单个文件系统或是硬盘，分区可以存储更多的数据
2. 管理方便，清理或废除某年的数据，可以直接删除分区数据
3. 精准定位分区查询数据，不用全表扫描，提高查询效率
4. 可以跨多个分区磁盘查询，提高查询吞吐量
5. 涉及聚合函数查询时，可以容易进行数据合并

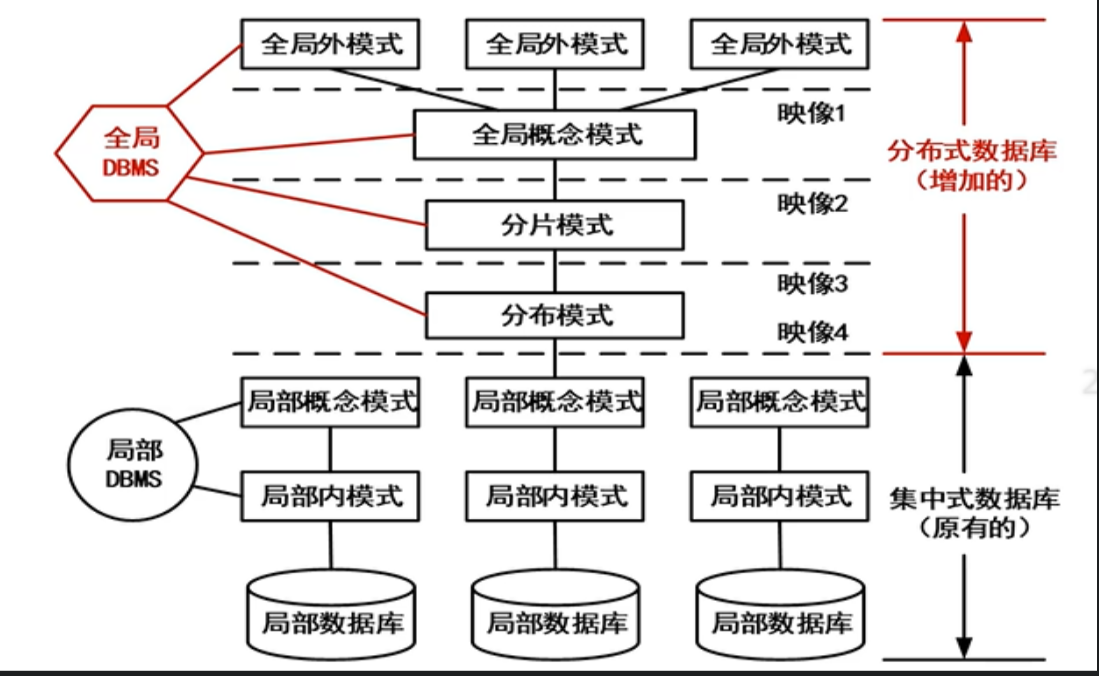

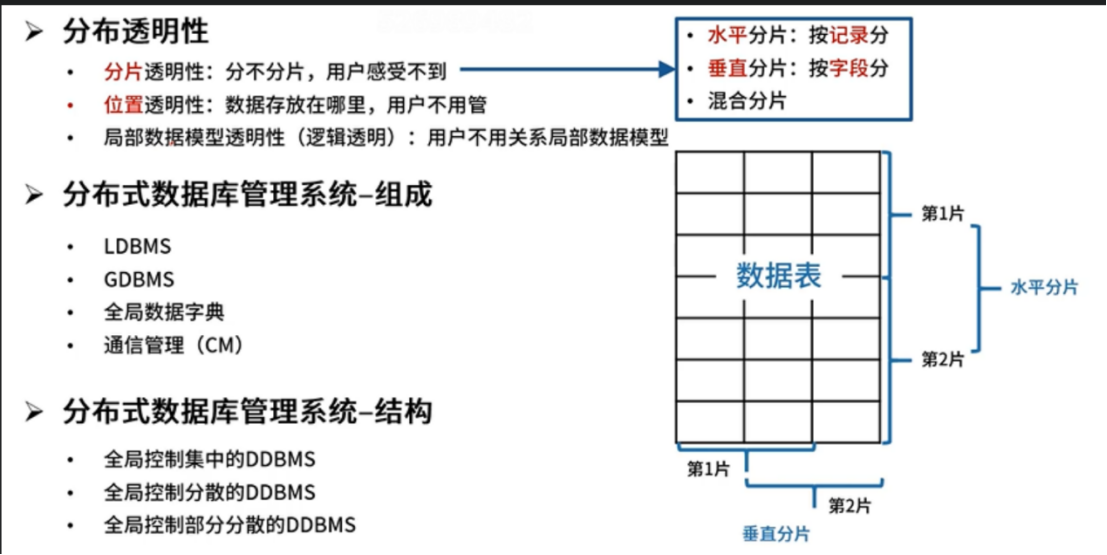

3.5 分布式数据库系统

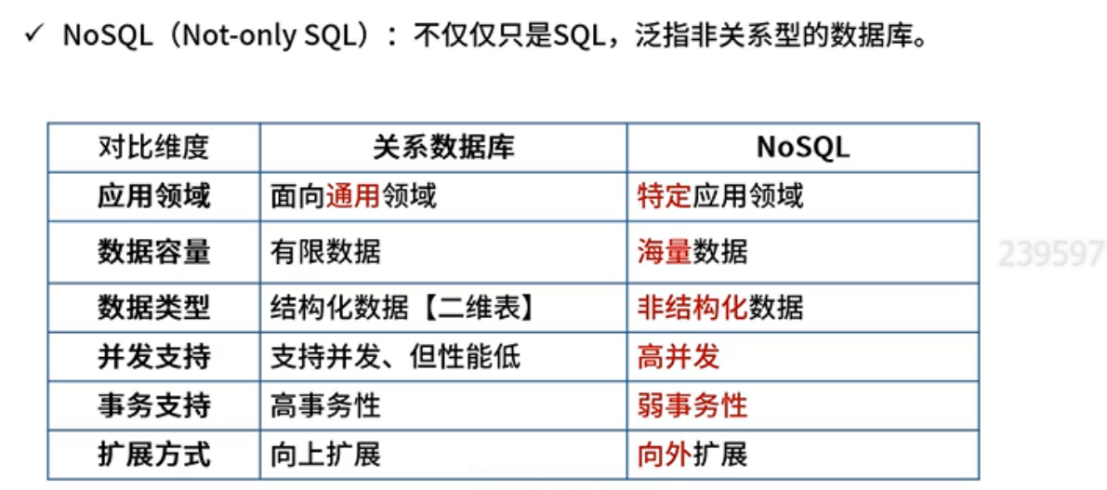

3.6 NoSQL

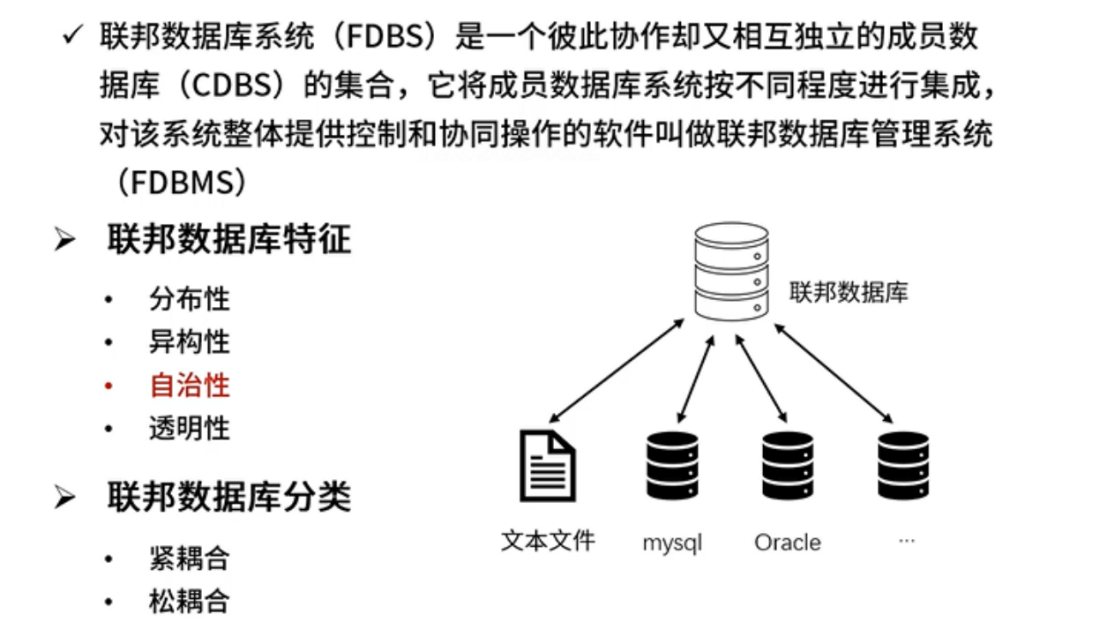

3.7 联邦数据库系统

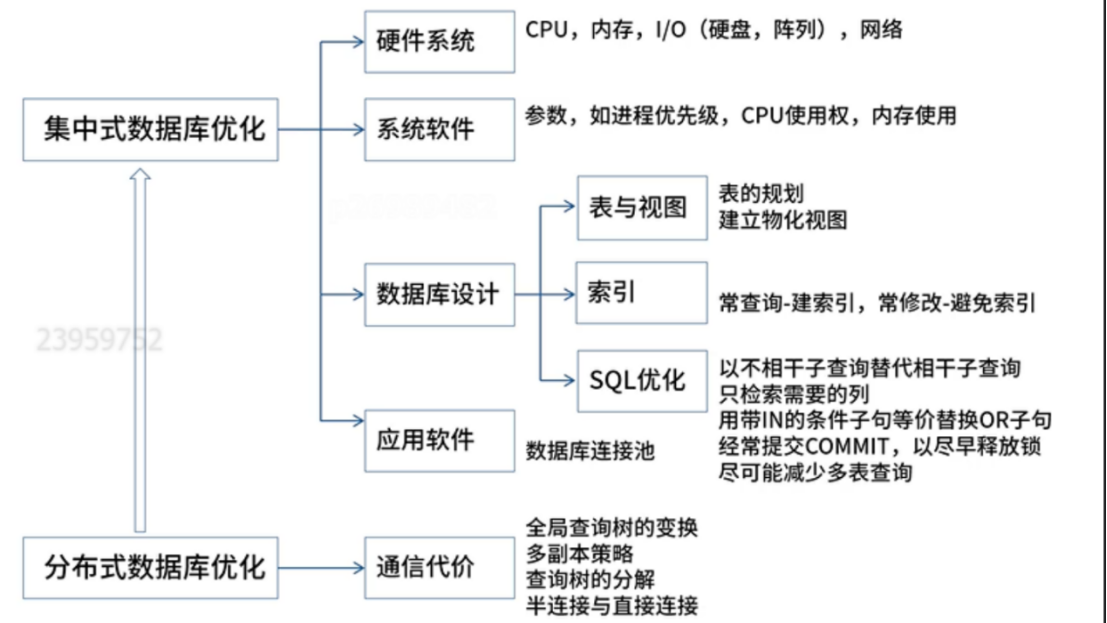

3.8 数据库性能优化

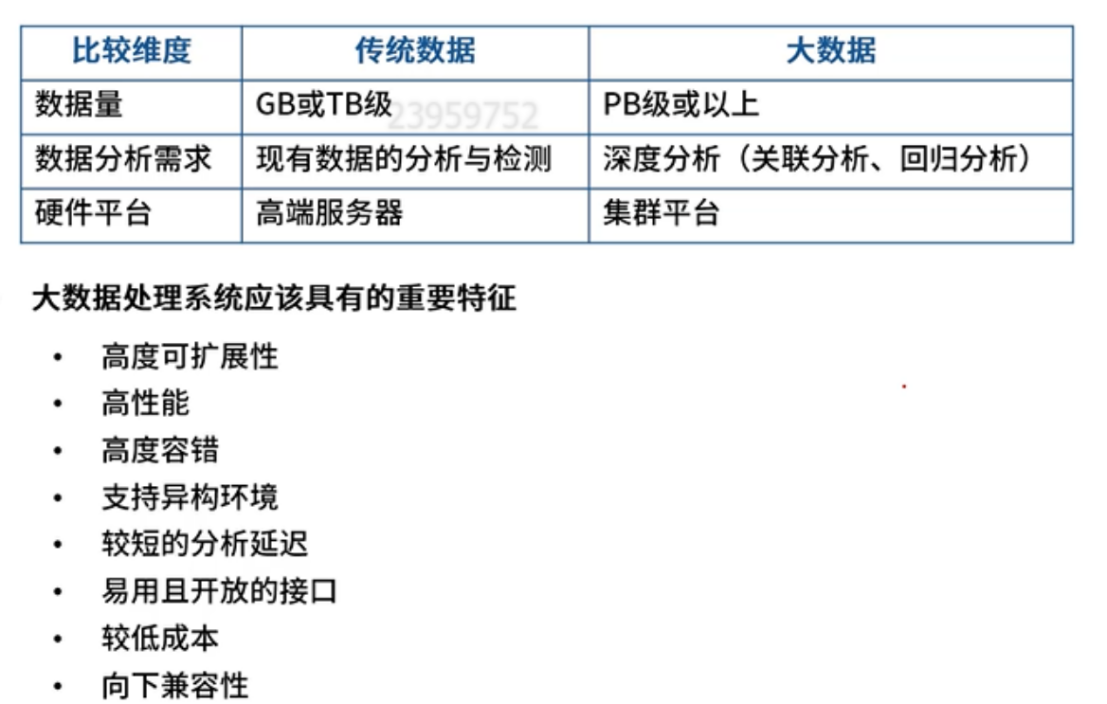

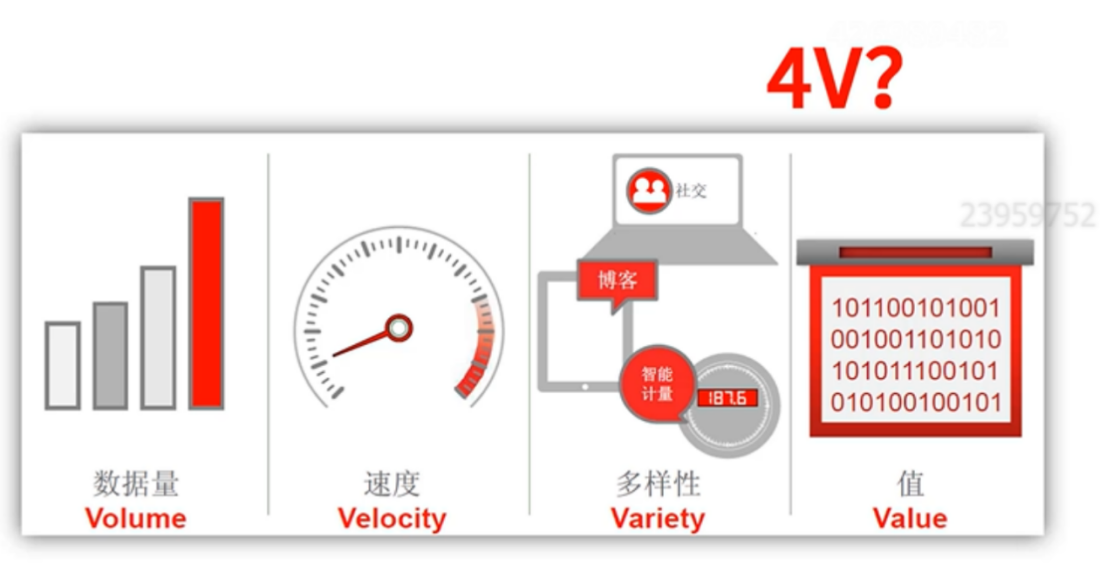

3.9大数据
