基于51单片机的热水卡系统

说明

首先很感谢您对这篇文章的阅读，这是我第一次写博文，写得不好的地方请谅解。文章中如果有侵权的请联系我，我会及时删除，谢谢。

功能描述

本项目是基于STC12C5A60S2单片机的热水卡系统，主要实现刷卡出水。当一张符合类型的卡并且卡内有余额时，系统会检测到并打开开关放水，出水过程中，通过水流量传感器感应出水量并对水卡进行相应的扣款，当卡内余额为0时，出水开关关上，停止出水。同时LCD显示屏上会显示出卡号、卡余额、扣款和出水量。当刷完卡之后把卡片从刷卡器移开之后，系统会通过WiFi把本次操作的余额、扣款、出水等信息发送到手机APP端。

点击下载源码和原理图等资料

主要材料

一、硬件

1. STC12C5A60S2单片机最小系统
2. RC522刷卡模块
3. ATK-WIFI模块(刷AT指令的固件，教程网上很多)
4. LCD12864液晶显示屏
5. YF-S201水流量传感器
6. 12V的电磁阀
7. 5V的光耦继电器模块
8. 12V3A的电源适配器(输出的插头为DC005插头)
9. 5V的有源蜂鸣器
10. USB转DC5.5*2.1mm电源线
11. USB转TTL单片机程序下载器

二、软件

1. keil5
2. 程序串口下载软件(如stc-isp)
3. 网络调试助手手机APP

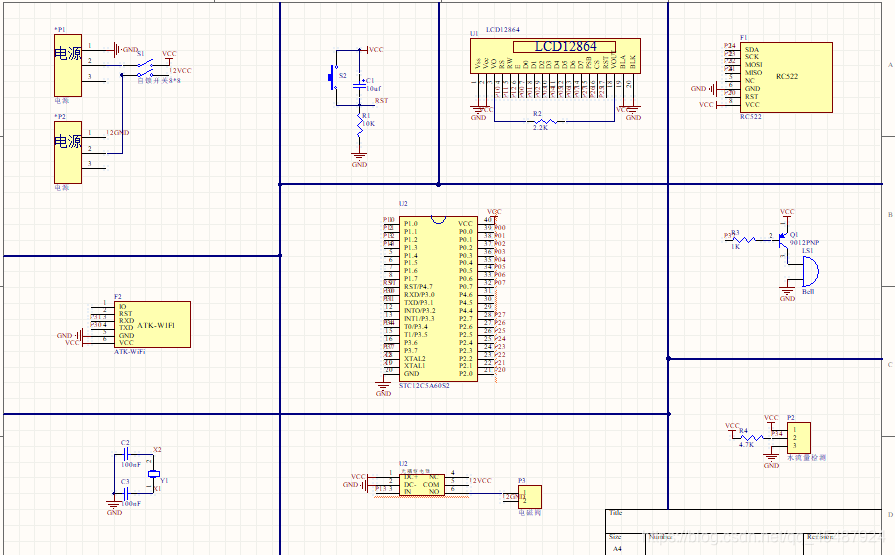

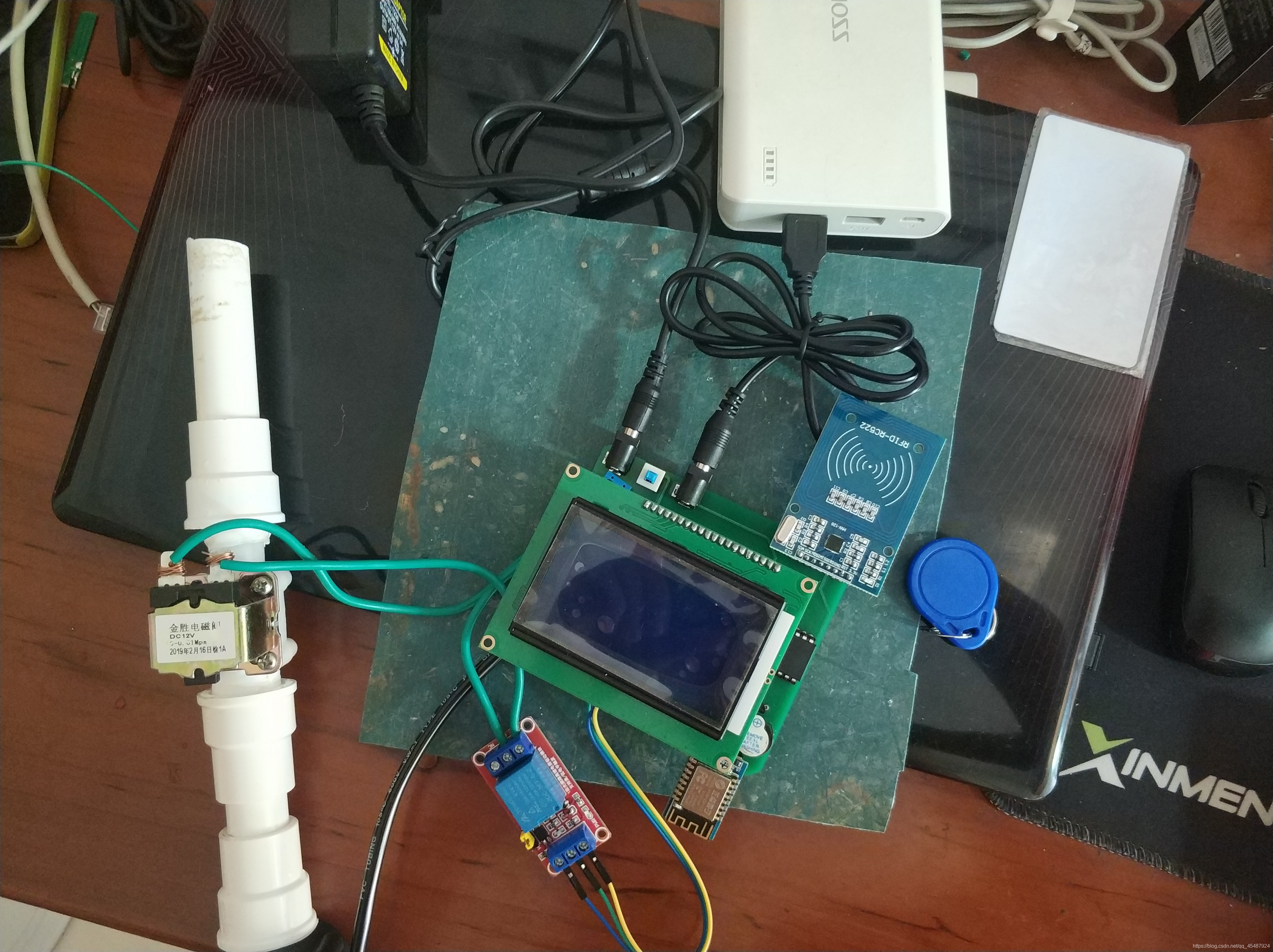

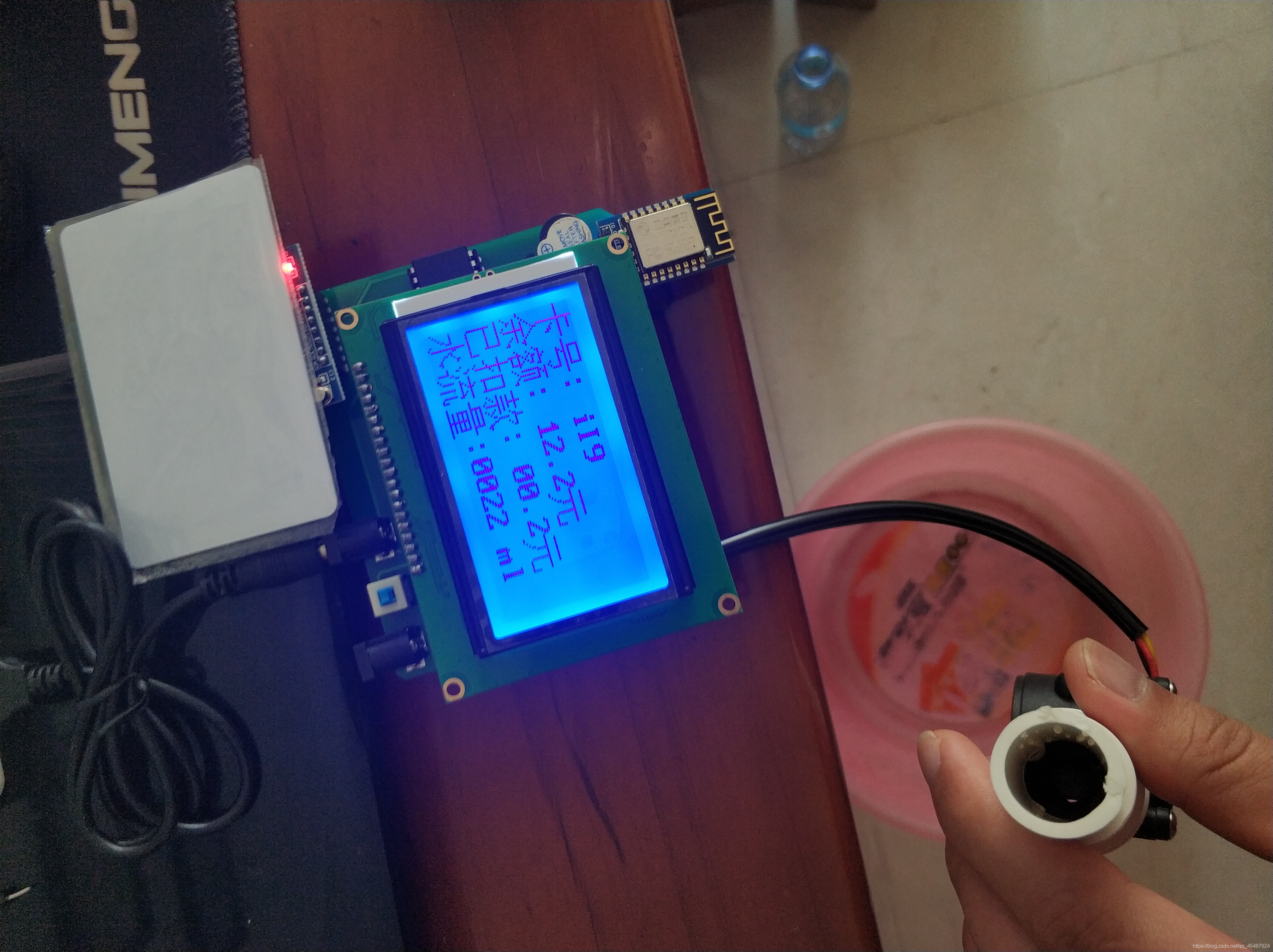

原理图和实物图

部分代码

main.c

#include "main.h"

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit sw = P1^4;      //光耦继电器控制引脚
sbit alarm = P3^7;   //蜂鸣器控制引脚

/*unsigned char code data1[16] = {0x12,0x34,0x56,0x78,
																  0xED,0xCB,0xA9,0x87,
																	0x12,0x34,0x56,0x78,
																	0x01,0xFE,0x01,0xFE};
//M1卡的某一块写为如下格式，则该块为钱包，可接收扣款和充值命令
//4字节金额（低字节在前）＋4字节金额取反＋4字节金额＋1字节块地址＋1字节块地址取反＋1字节块地址＋1字节块地址取反
*/
unsigned char code data2[4]  = {
   0x01,0,0,0};//每次扣款金额
unsigned char code DefaultKey[6] = {
   0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF}; //卡密码
//待显示的内容
unsigned char xdata Tab2[]={
   "卡号:           "};
unsigned char xdata Tab3[]={
   "余额:     元    "};
unsigned char xdata Tab4[]={
   "水流量:     ml  "};
unsigned char xdata Tab5[]={
   "已扣款:     元  "};
unsigned char flags = 0;  //水流量标志位
unsigned char num = 0;    //余额
unsigned int water = 0;   //出水量
unsigned char cost = 0;   //已扣款
void InitializeSystem();

unsigned char g_ucTempbuf[20];

void Delay1ms(unsigned int y)
{

        unsigned int x;
        for( ; y>0; y--)
        {

                for(x=110; x>0; x--);
        }
}

void Uart_send_byte(unsigned char tmp) //发送一个字节
{

	SBUF=tmp;
	while(!TI);
	TI=0;
}

void Uart_send_String(unsigned char *string)  //发送一个字符串
{

	while(*string)
	{

		Uart_send_byte(*string)
