一篇文章搞定AC Source的使用

大家好，我是砖一。

昨天说带大家学习一下交流源的使用，今天它来了。

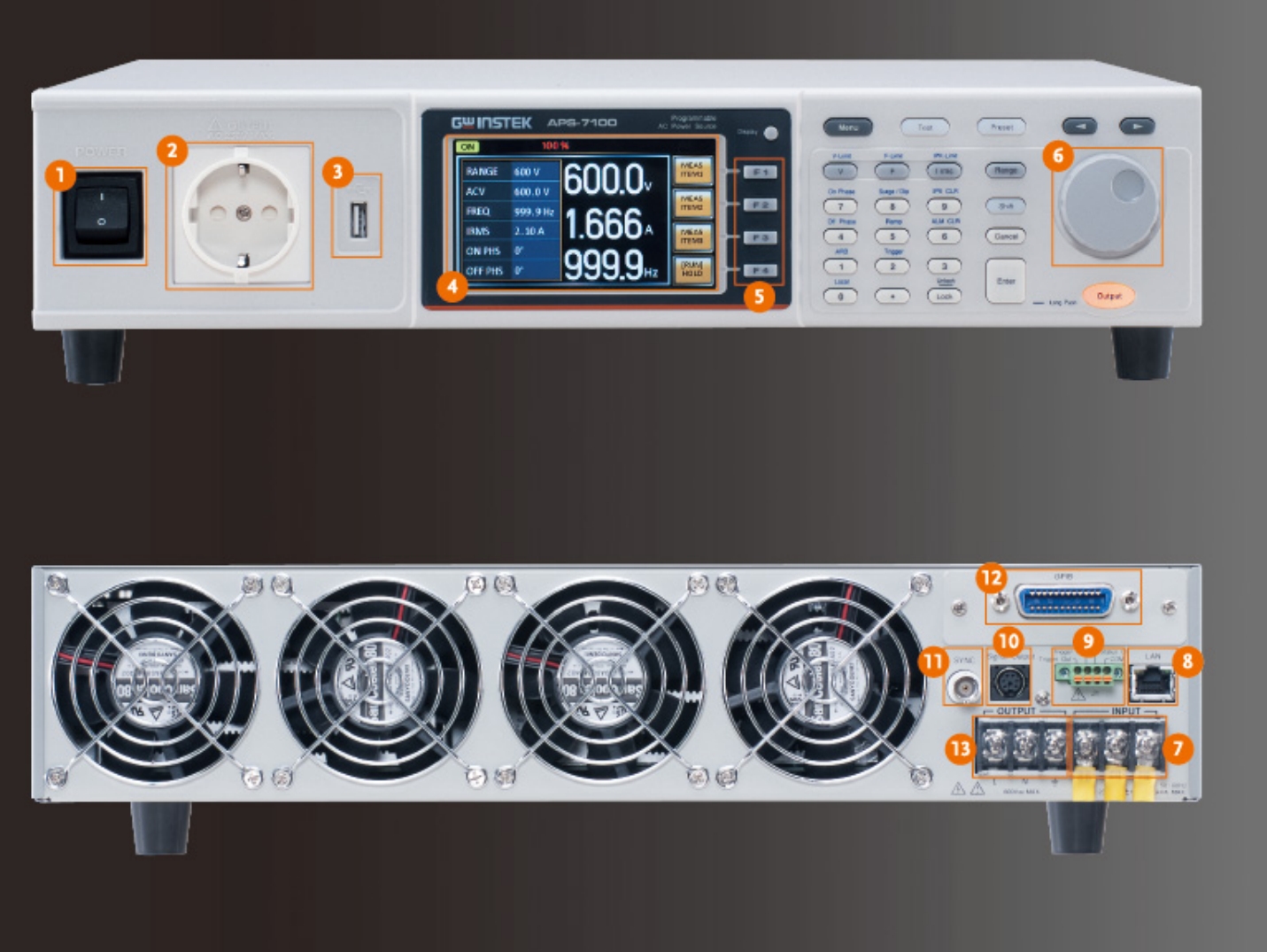

一，AC 源介绍

1.交流电源开关，一键启动和关闭

2.通用插头，方便接入其他类型三端线

3. USB口，方便存储和读取保存的图像

4. TFT显示屏，显示中心图像

5.功能键，可以调出PF,F,P等等

6.可调旋钮，改变电压、频率等参数

7.电源电压输入，接入市电的端口

8-13不是很重要，就不说了。

二，AC源的使用

AC源，顾名思义，可以提供交流电，供我们使用。

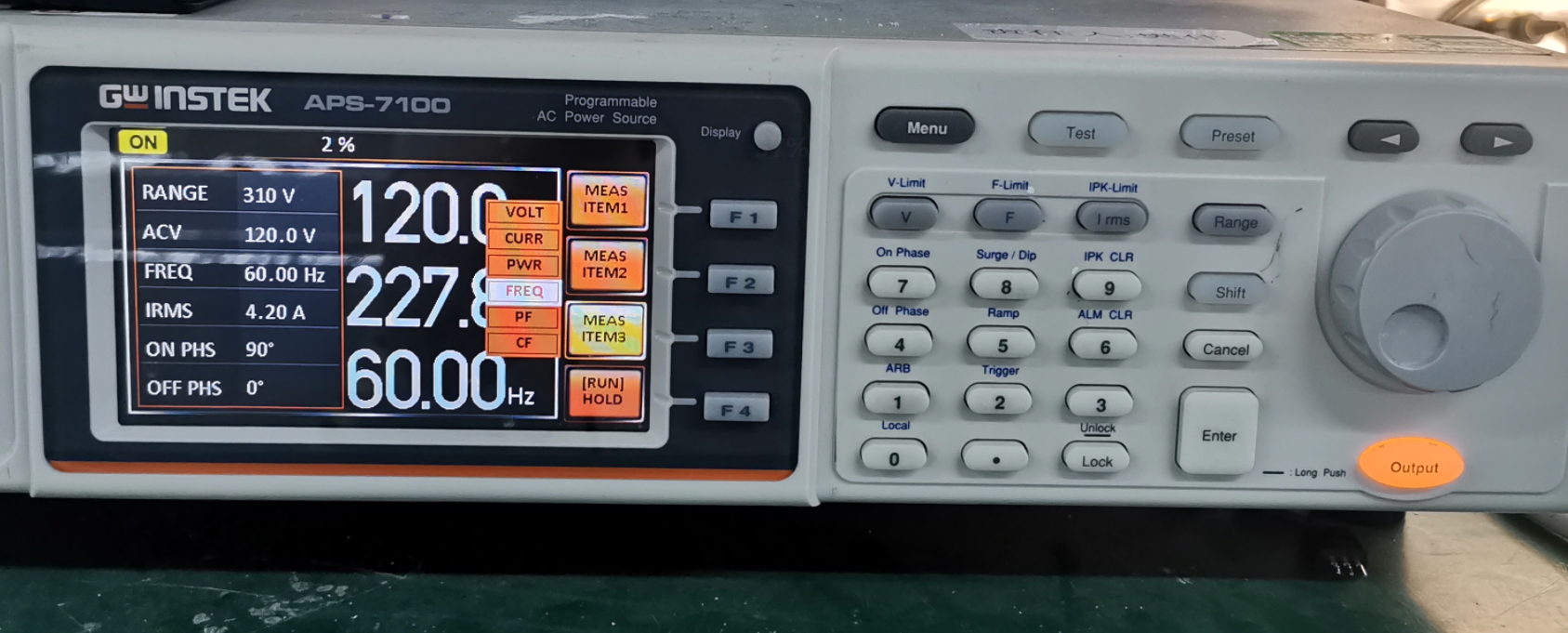

演示案例，以固纬电子APS-7100系列为例，

1，量程的设置

按下Range，旋转可调旋钮，可以发现有，310v,600v,Auto三种量程可以选择，我们可以选择310v。

2，电压和频率的设置

按下V-limit，设置所需要的电压，如120V，按照数字键盘的数字可以之直接键入120，点下Enter即可，此时就完成AC源120V的输入电压；

同理可得，按下F-limit，设置所需要的频率，如60HZ，点下Enter即可；

3，相位的设置

On PHS一般设置成90°，因为我们常使用90°相位，冲击最大，检验我们的电子产品较方便。

4，Cancel的使用

如果我们按错了，可以选择使用Cancel键，完成取消功能；

5，电压如何输出

当我们接入L，N以后，在接入我们的AC-DC电子产品，点击Output即可输出我们所需要的电压。

6，功能键的使用

F1-F3是Function功能键，我们可以选择对应的PF,P等等，即使不用功率计我们也能看到PF，非常方便。

好啦，今天的介绍就到这里了，欢迎一键三连~
