一文搞懂电容两端电压为啥不能突变？

大家好，我是砖一。

我们工作学习过程中，经常会遇到的电容，对于电容的作用，可能大家一般去网上搜有很多，比如储能，滤波，旁路，去耦等等。

但是我要告诉大家的是，电容最重要的特性就是电容两端电压不能突变，上述说的这些作用也都是基于这个理论开展的。

1 电容两端电压不能突变的介绍

所谓突变，就是突然改变，我们所说的电容两端电压不能突变，是因为电容充电需要时间，所以两端电压就不能突变。

第一，只要电容进行充电或者放电，电容两端电压就会突变。

第二，特别注意的，电容两端的相对电压不能突变，但是两端相对于GND的电压可以同时突变。就是不直接接GND的电容上下两极板会突然改变。

下面以一个例子的仿真讲解一下。

2 实战讲懂电容两端电压不能突变

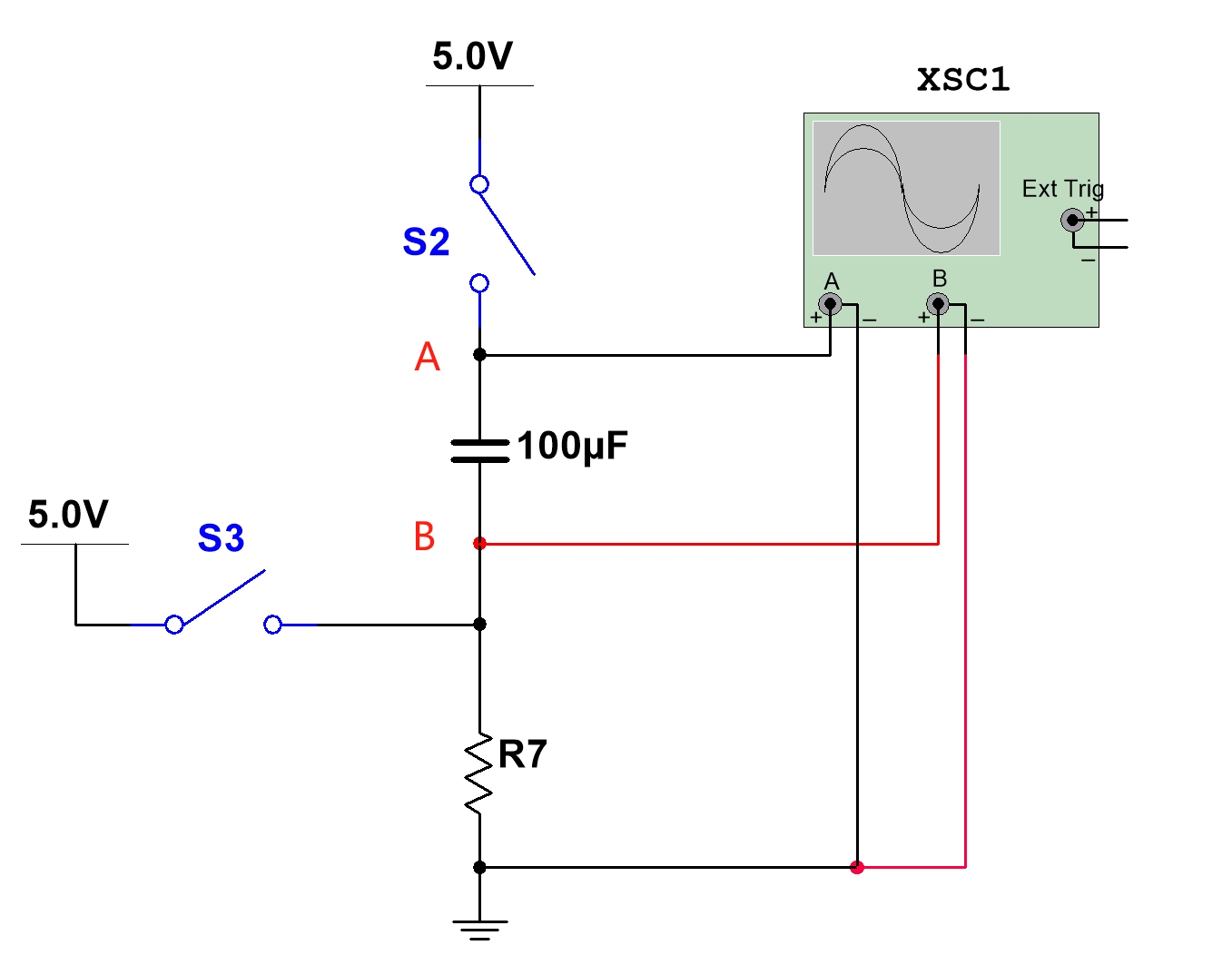

我们用上面这个电路讲通原理，分两个部分讲解。

（1）开关S2关闭

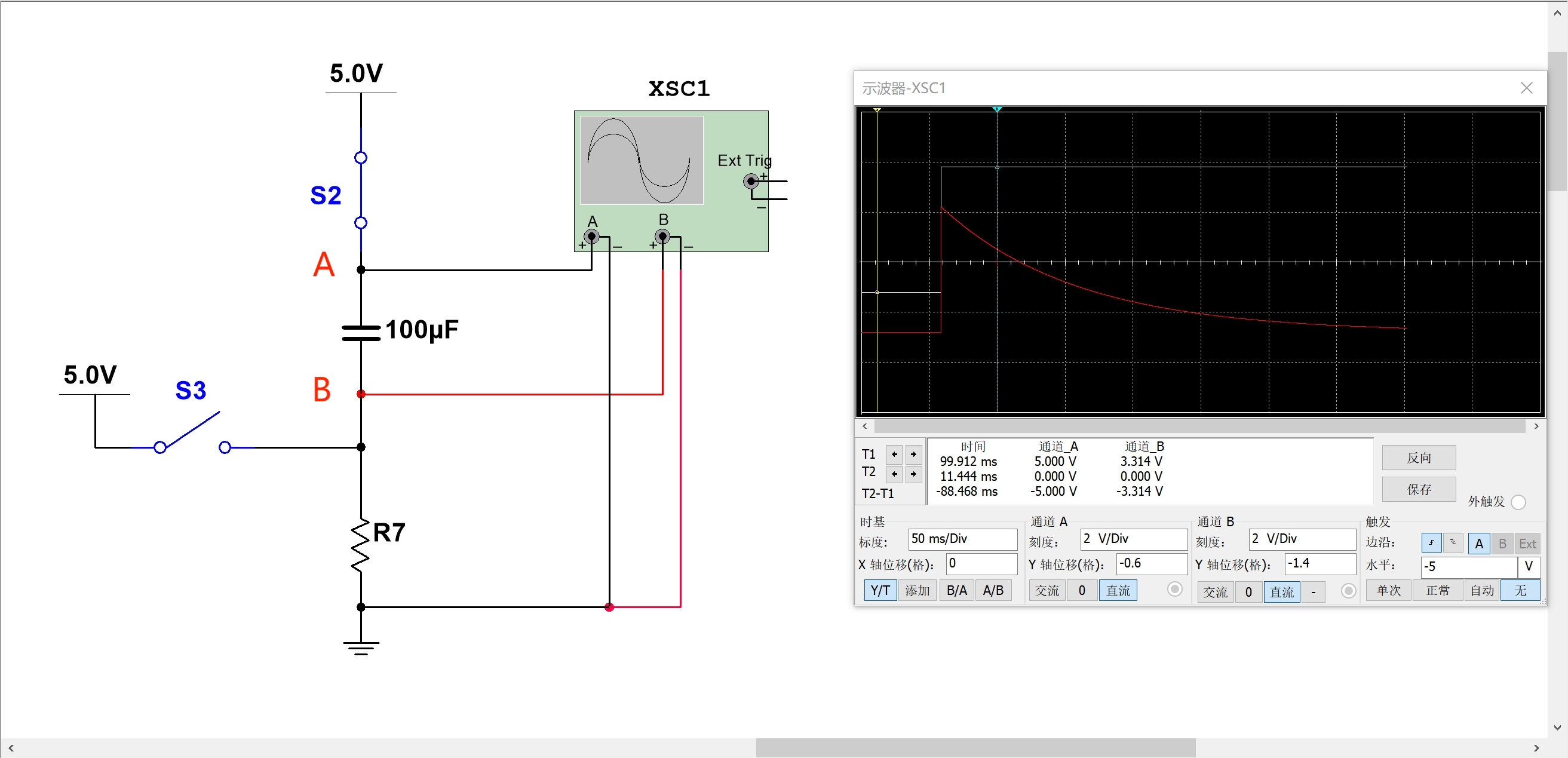

现象：通过仿真中的示波器可以看出，白色曲线是A点电压曲线，红色曲线是B点电压曲线，A点曲线一直是5V，但是B点电压慢慢变成0V。

解释：当S2开启时，电容上极板A点的电压从0V变成5V，下极板的电压从0V也会飙到5V，但是下方还有一个接地的R7电阻，会消耗电压，所以我们会看到下极板B点电压会缓慢的下降至0V，此时A点和B点的电位差是5V，

结论：验证了第一个理论：电容充电或放电后，两端电压才能突然改变，反之，不进行充电或者放电，两端电压无法改变。

（2）开关S2断开，S3关闭

现象：过仿真中的示波器可以看出，白色曲线是A点电压曲线，红色曲线是B点电压曲线。B点电压迅速从0V变成5V，A点曲线的电压从原先的5V变成现在的9.519V。

解释：当S2断开，S3关闭时，就相当于5V的电压直接接入B点，此时从示波器可以看到B点电压（红线部分）会直接到5V，那么A点电压是多少？根据我们之前说的理论：电容两端的相对电压不能突变，但是两端相对于GND的电压可以同时突变。在S2关闭时，此时A点是5V，B点是0V，可知A点和B点的电位差在5V，但是当S2断开一瞬间，S3关闭了，此时B点电压是5V，那么A点电压应该是10V，因为AB直接有5V电位差，5+5=10V，至于为啥是9.519V，还请各位大佬指点一下，是否是因为电阻消耗了电压，还是电容残余电压没有释放？

结论：同样的验证第二个理论：电容两端电压相对于GND的电压可以改变，即不接GND的电容突变。
