基于labview的函数信号发生器

提示：写完文章后，目录可以自动生成，如何生成可参考右边的帮助文档

---

本实例主要为了帮助学习条件结构。尤其注意条件结构的不同类型的输入。
条件结构可以接收多种条件输入，比如布尔，数值，枚举，字符串等。
条件结构必须有默认分支。
数据输出隧道要求所有条件分支必须连接，不能有中断的数据流。

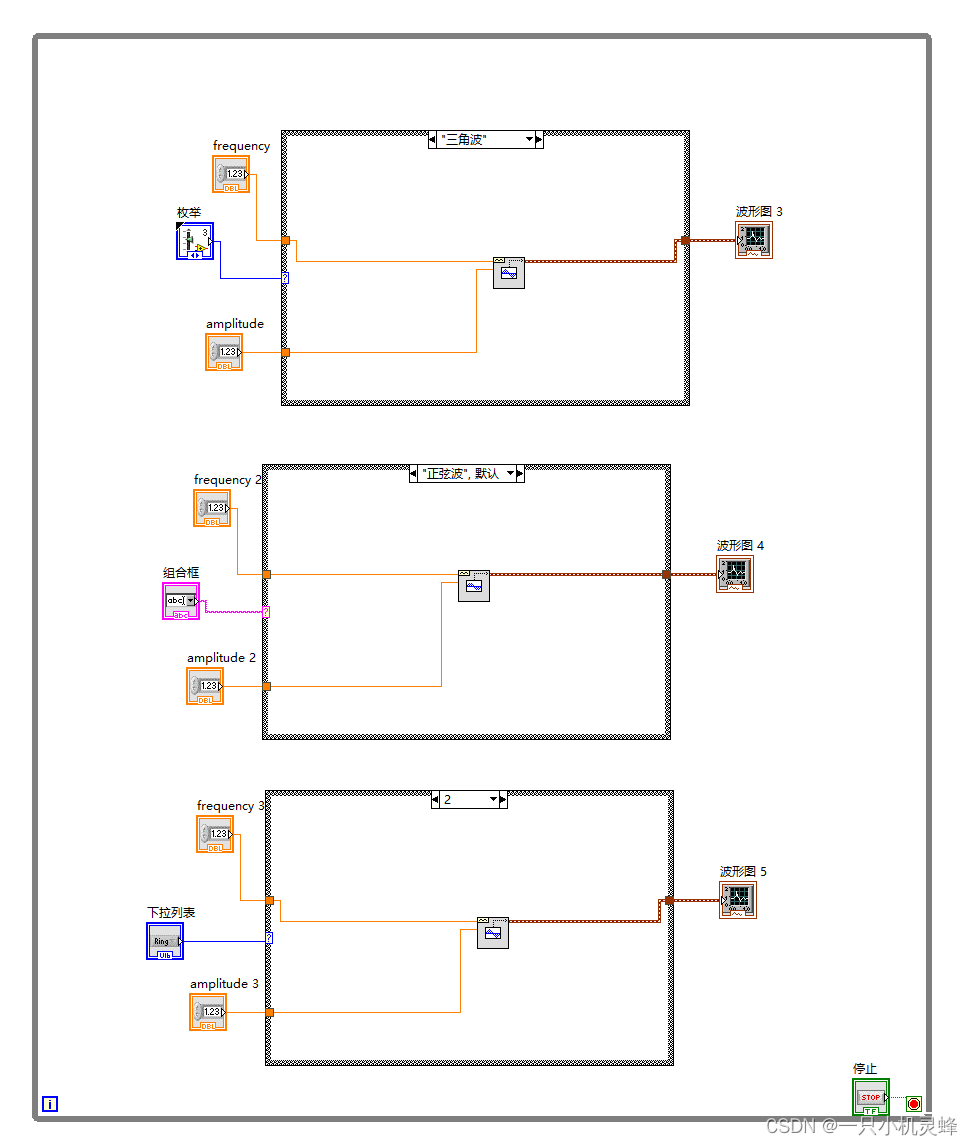

一、下面是创建的程序框图

可以看到这里有三种不同的输入：枚举型，下拉列表型以及组合框输入。
其中枚举型和下拉列表的本质都是数值型，但是只有下拉列表输入时，条件分支是数值，而枚举型作为输入时，条件结构的分支显示的是字符串，这是因为利用枚举型输入，通过条件结构的快捷菜单，可以选择创建每一个分支，分支和枚举是一一对应的，如果枚举采用严格类型定义，则对枚举的任何修改将会自动反应到条件结构的分支中。

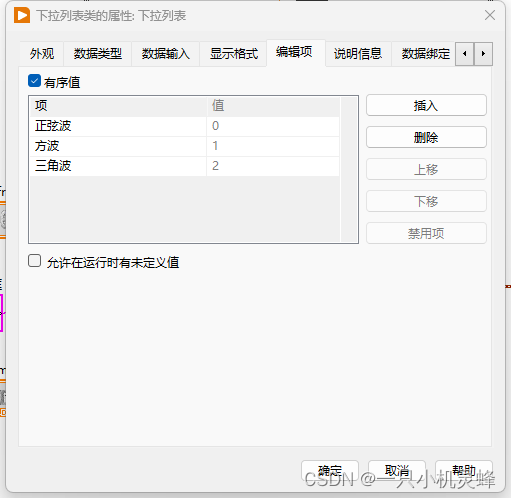

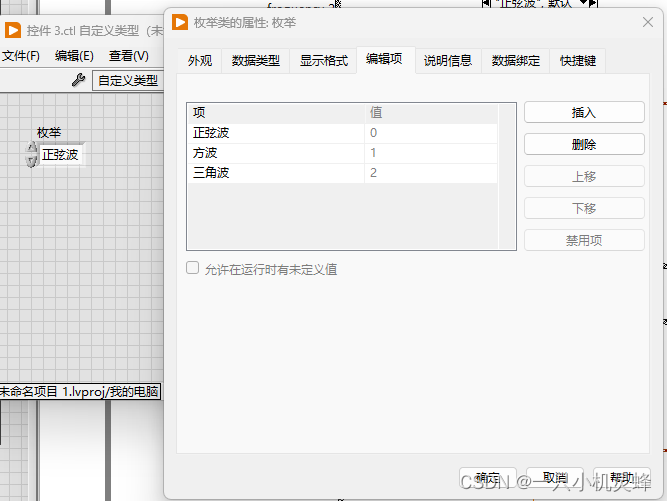

下面我们打开下这三种输入的编辑项看一看：



只有组合框的项与值都是字符串类型，所以在使用条件结构的时候要注意分支的值，一般情况下使用枚举类型居多，因为它可以自动匹配到条件结构的分支中。

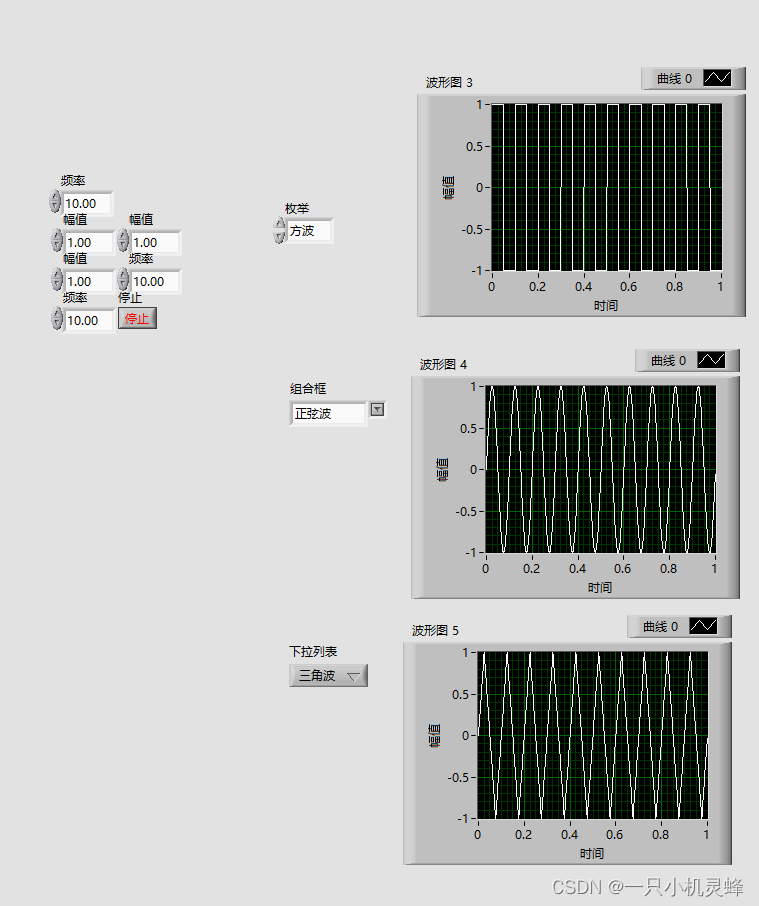

二、三种结果

总结

条件结构的使用就是如此简单！
