Anylogic培训笔记（第二节）——状态图离散事件建模

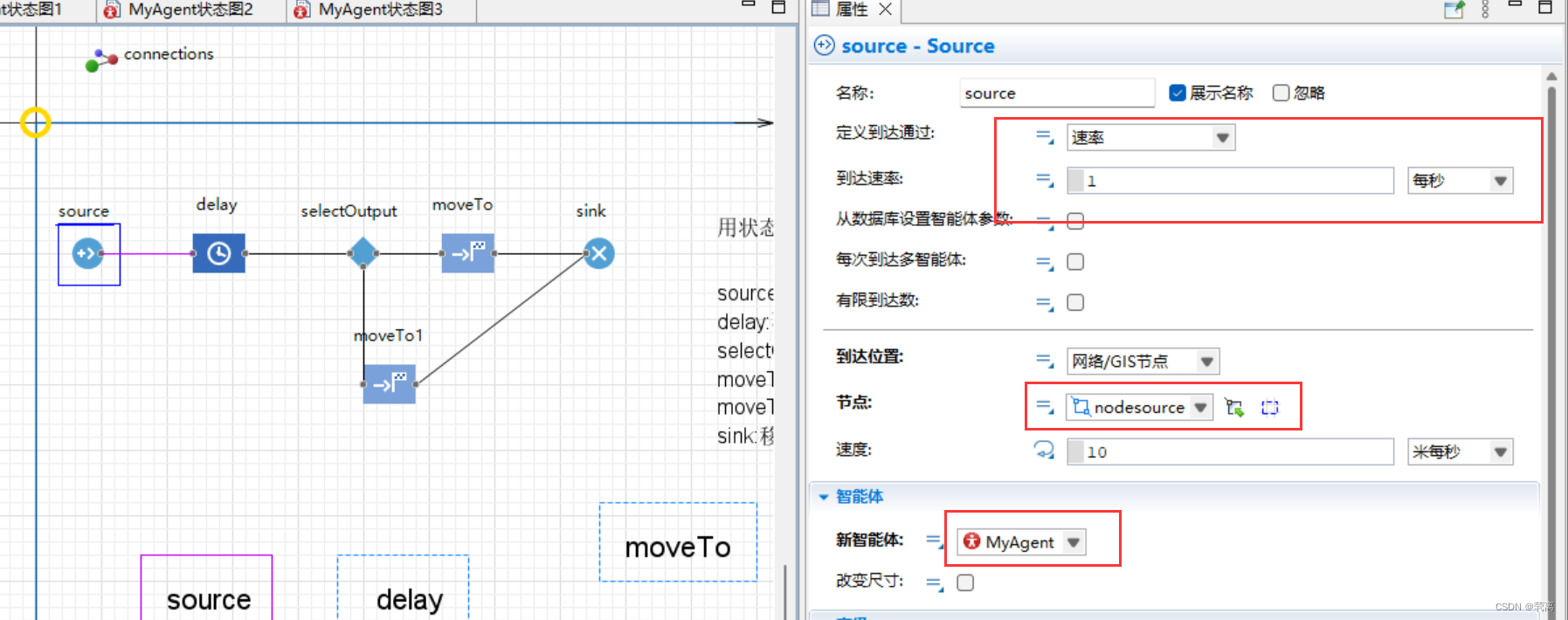

Step1：将流程图转化为状态图离散事件建模例子

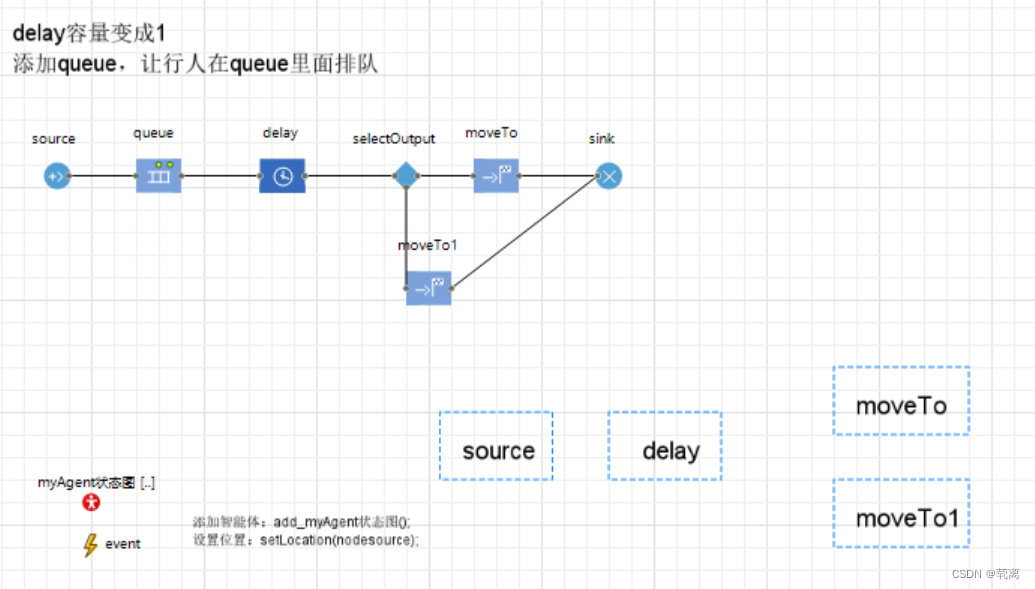

题目：

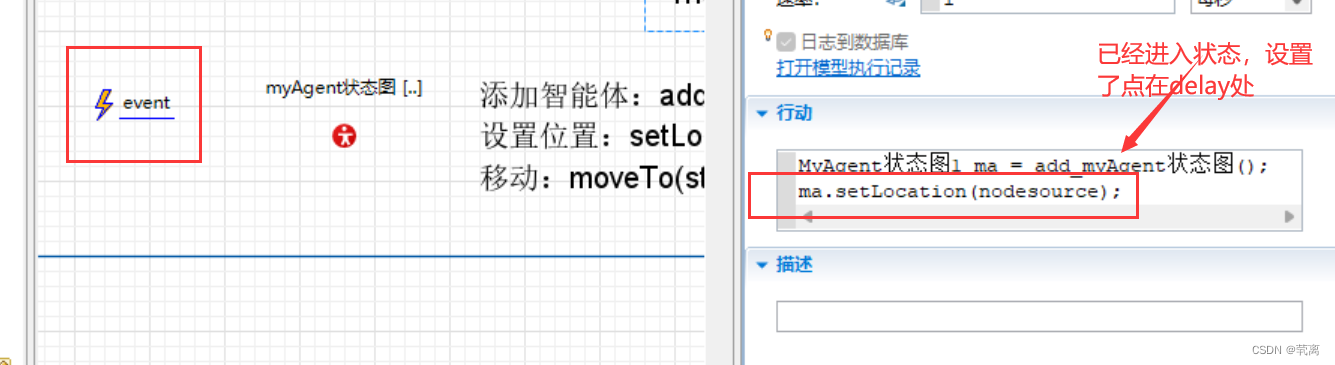

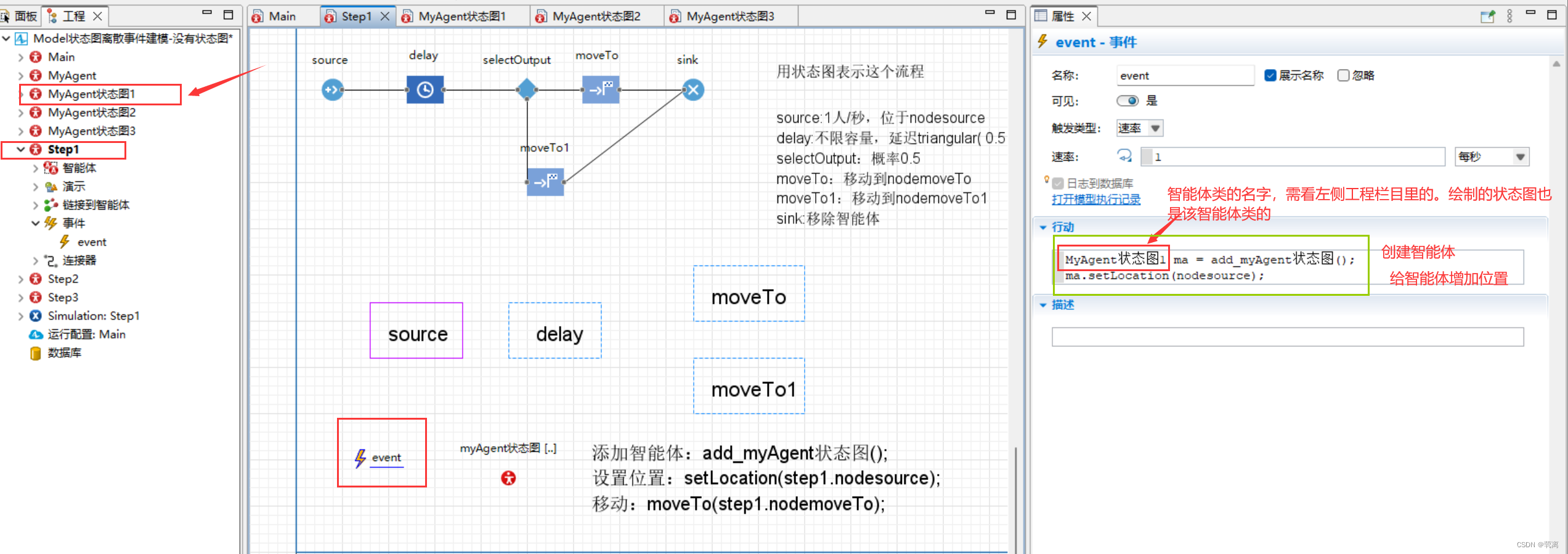

1.”source”组件——event组件

MyAgent状态图1 ma = add_myAgent状态图();
ma.setLocation(nodesource);

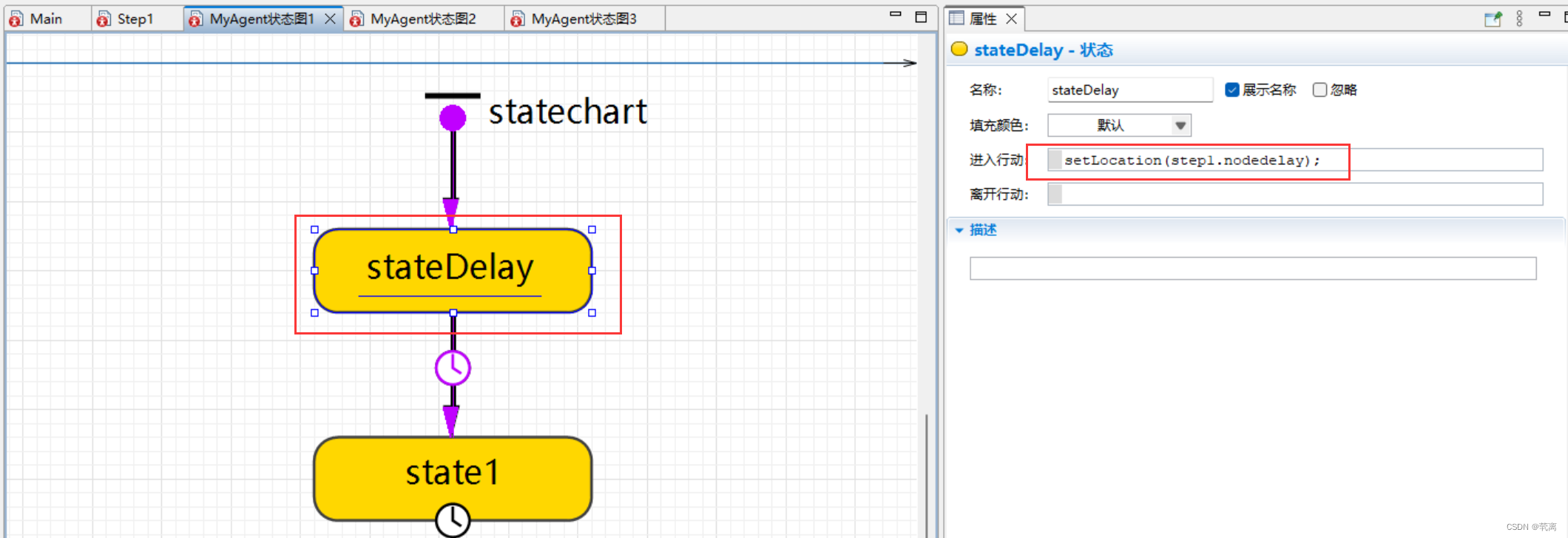

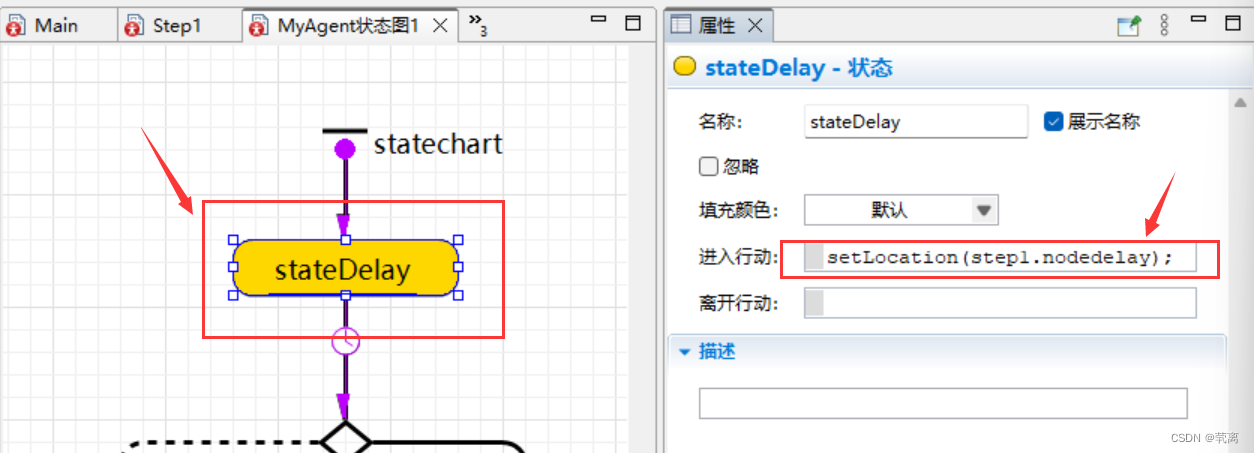

2.delay组件——变迁、到时

  个人理解：因为是在agent里写的代码，就可以直接setLocation

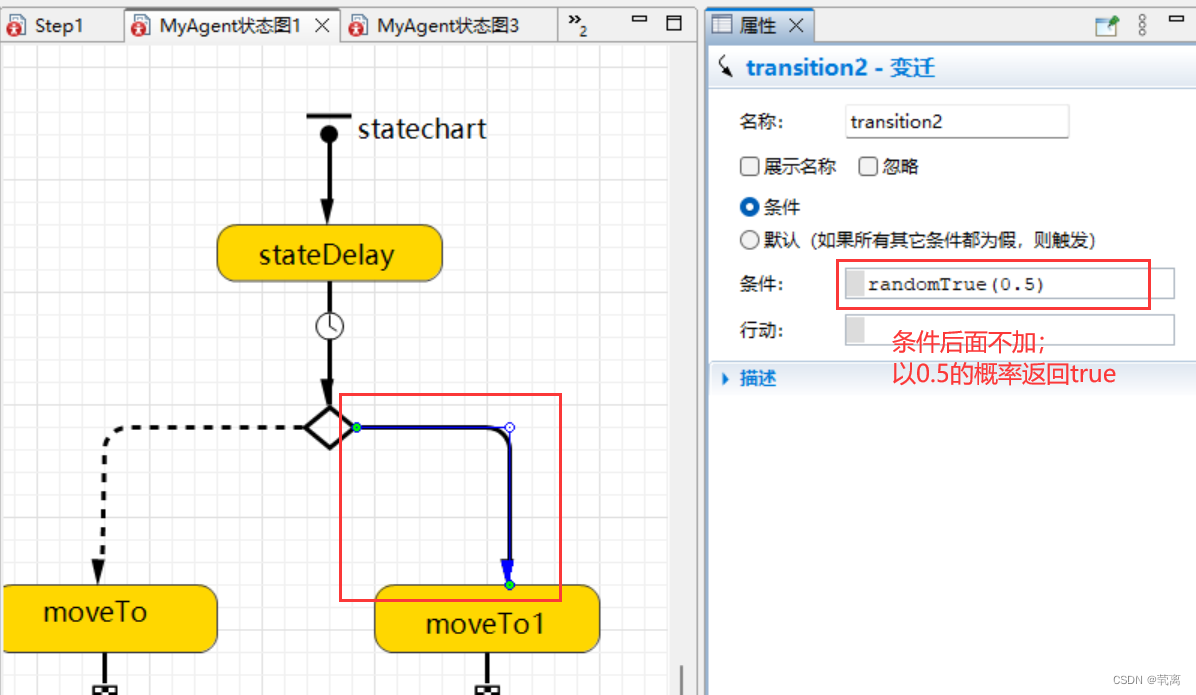

3.selectOutput组件——  “分支”组件

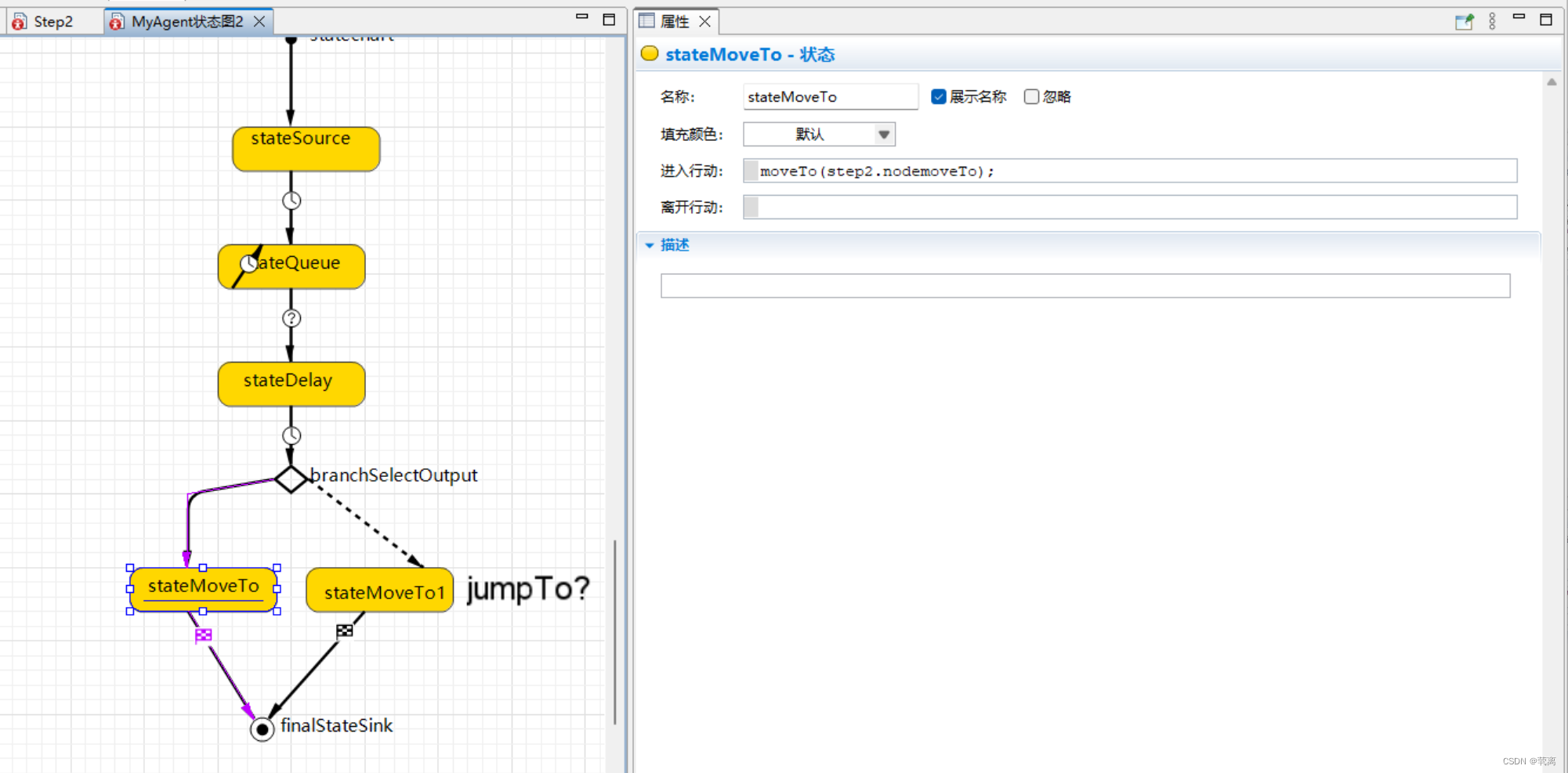

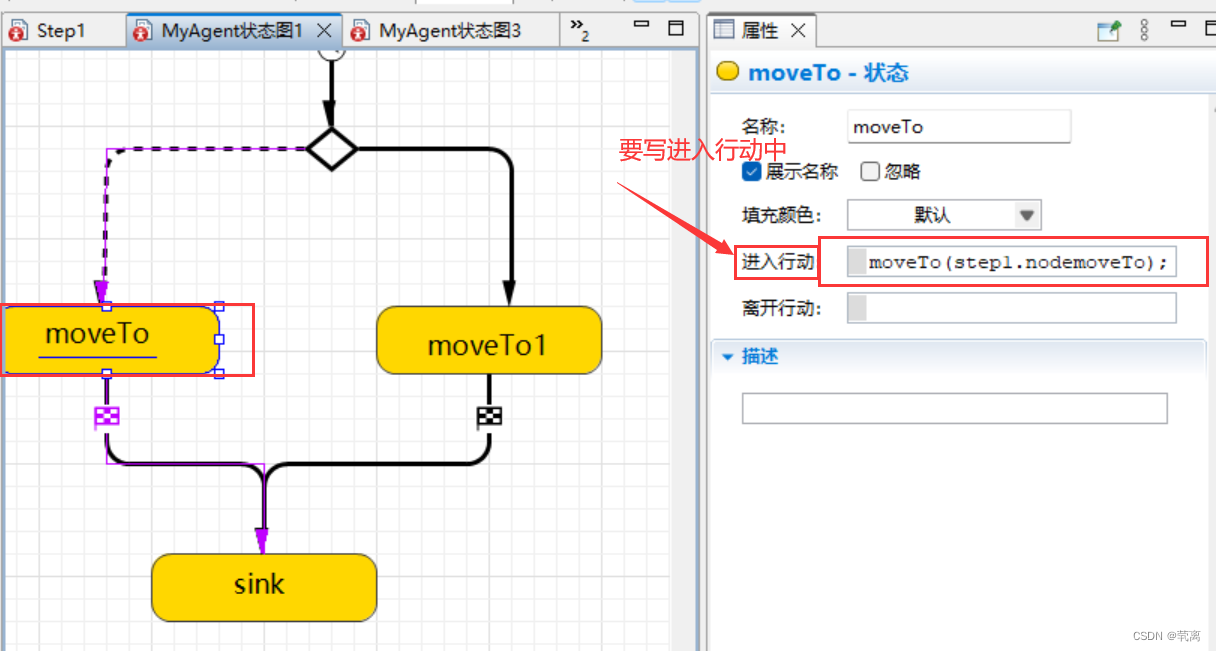

4.moveto——moveto

逻辑：先进入行动，变迁的条件满足，再离开行动

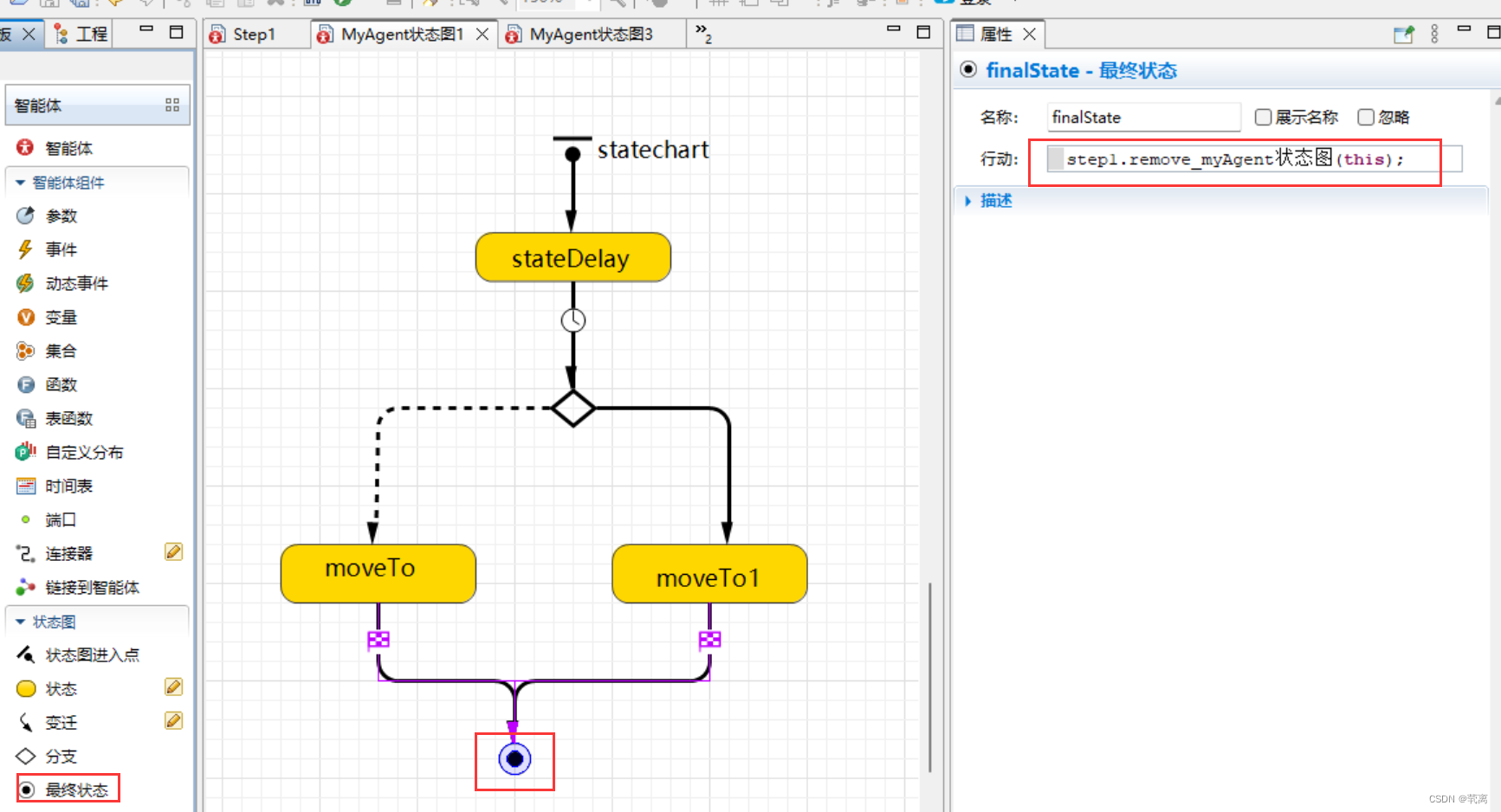

5.sink——最终状态

step1.remove_myAgent状态图(this);

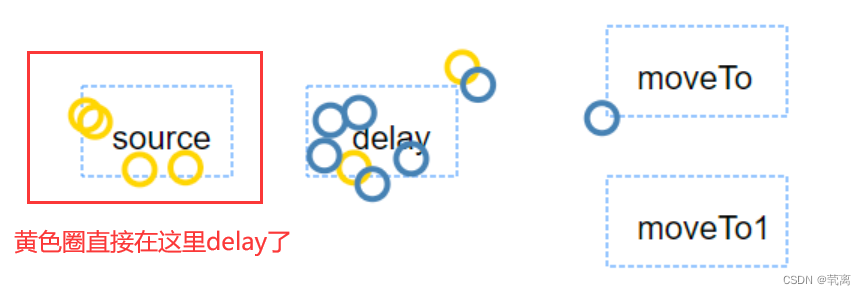

运行后发现问题修改：

原因：时间顺序

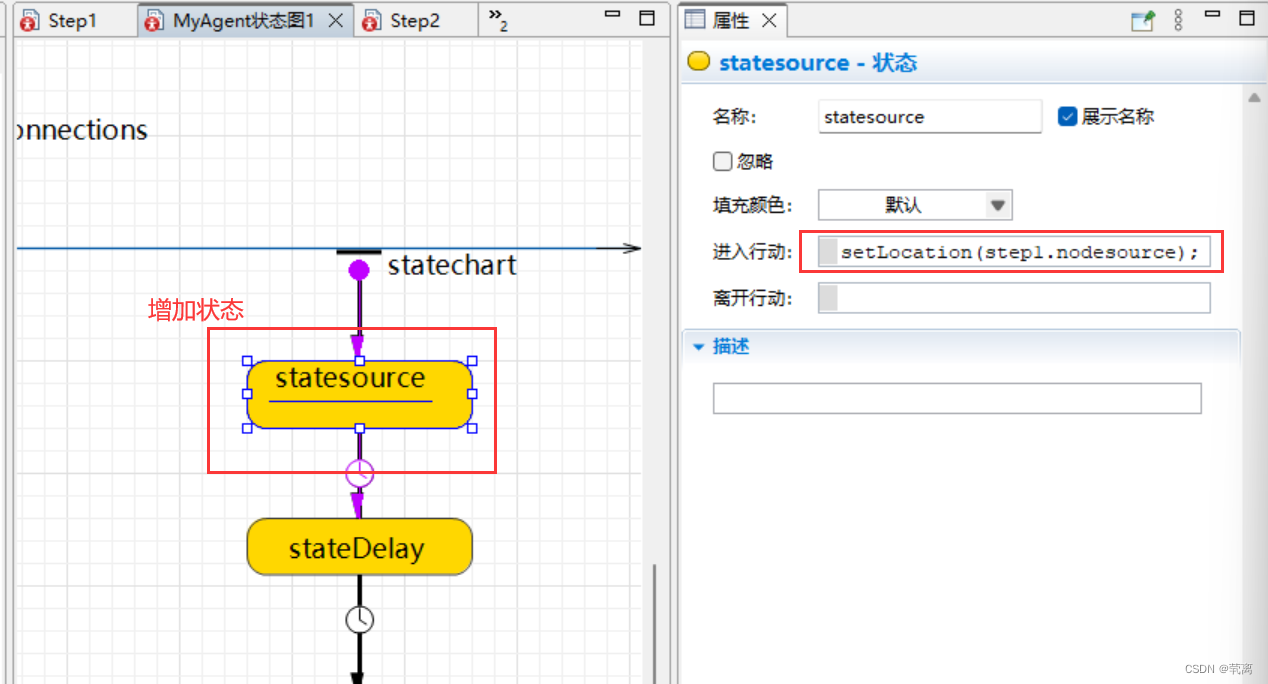

修改方案：  删掉event里的设定坐标语句，增加状态、变迁

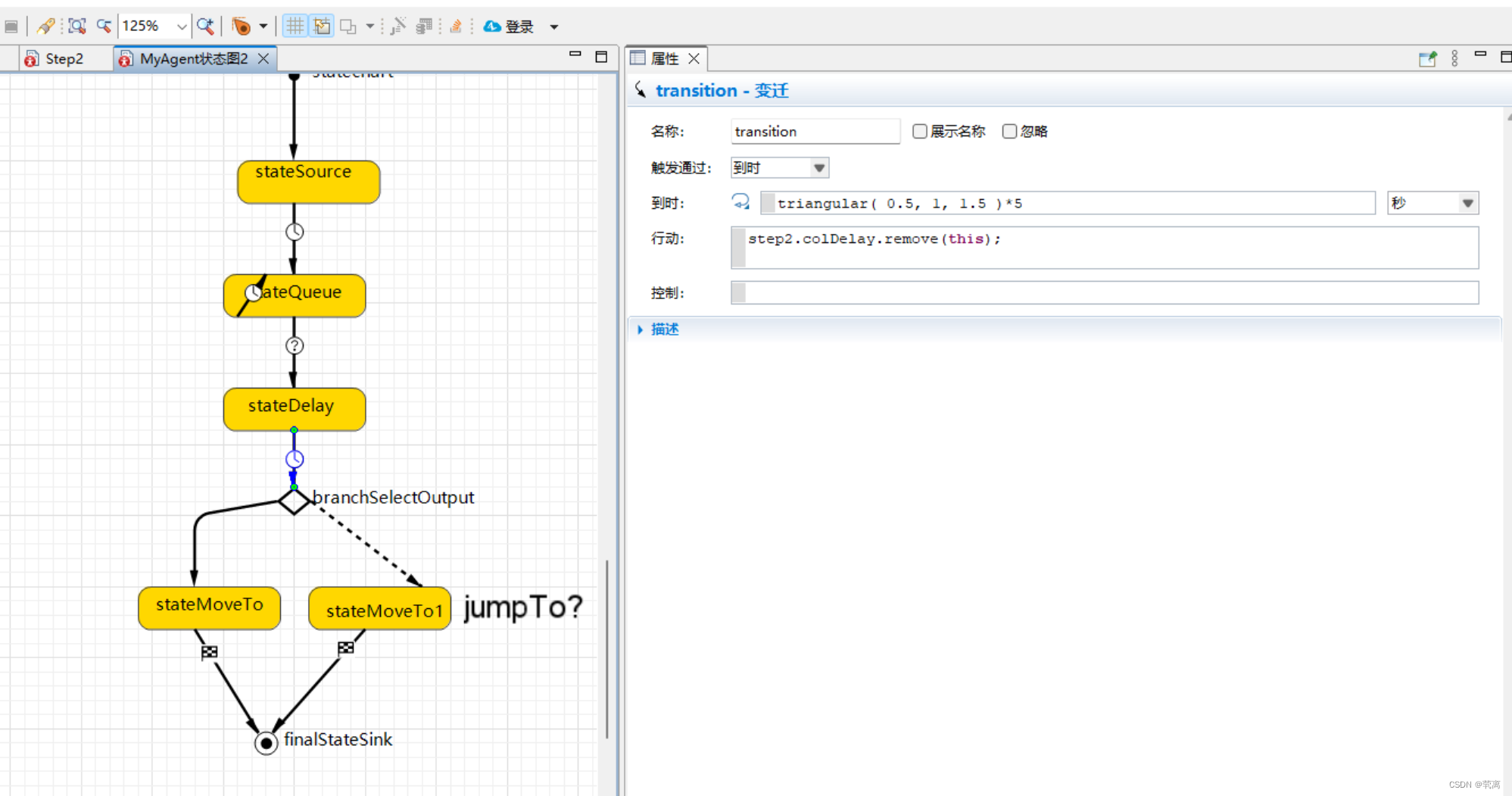

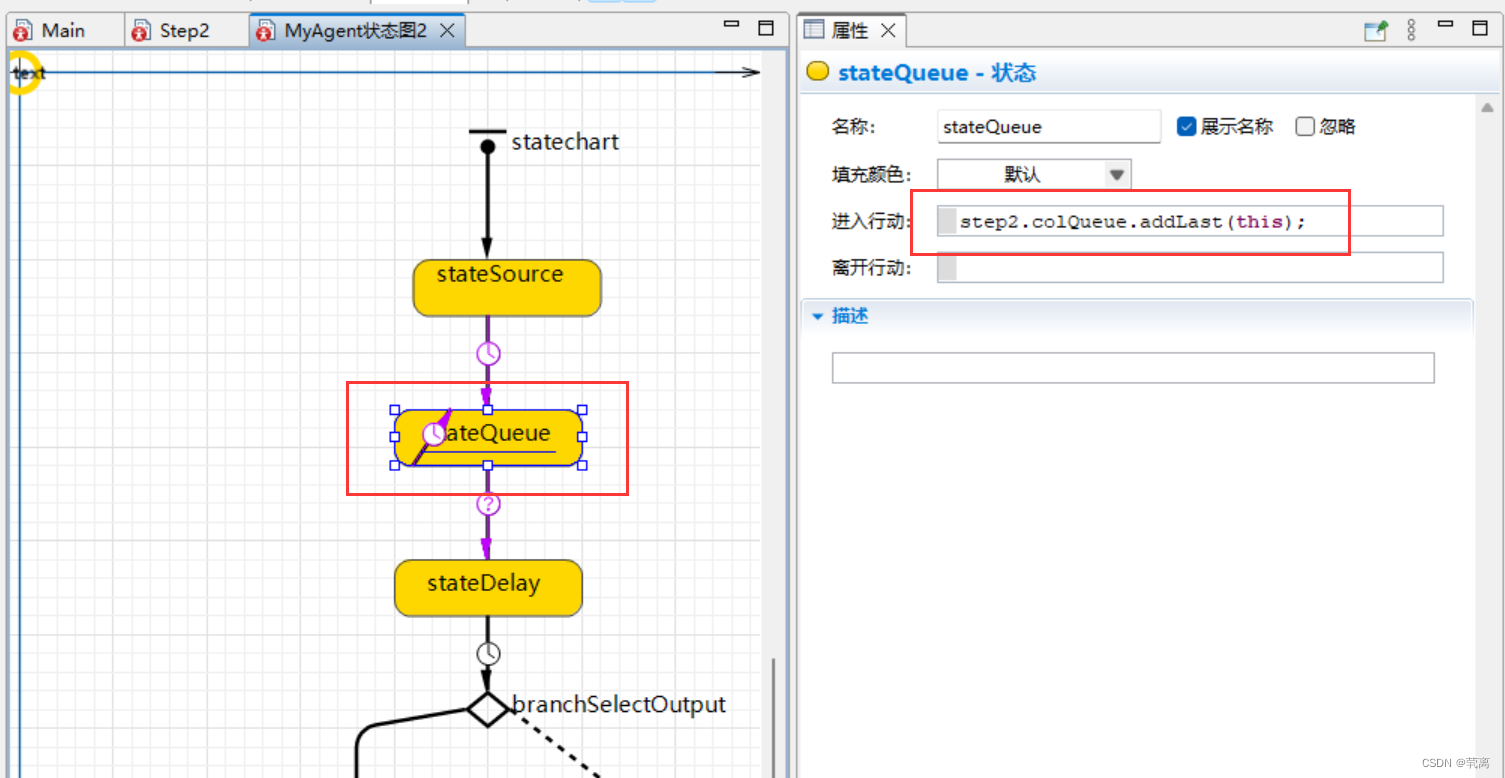

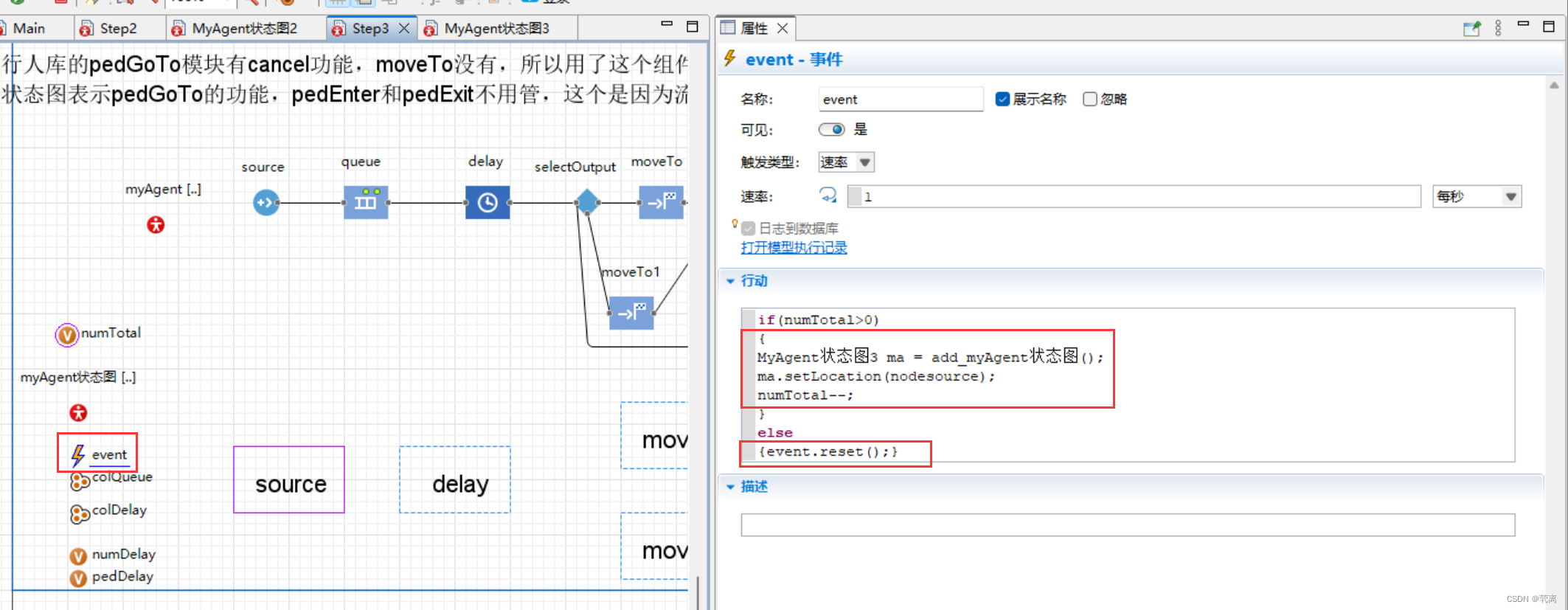

Step2：增加queue功能 （集合的使用）  操作步骤：

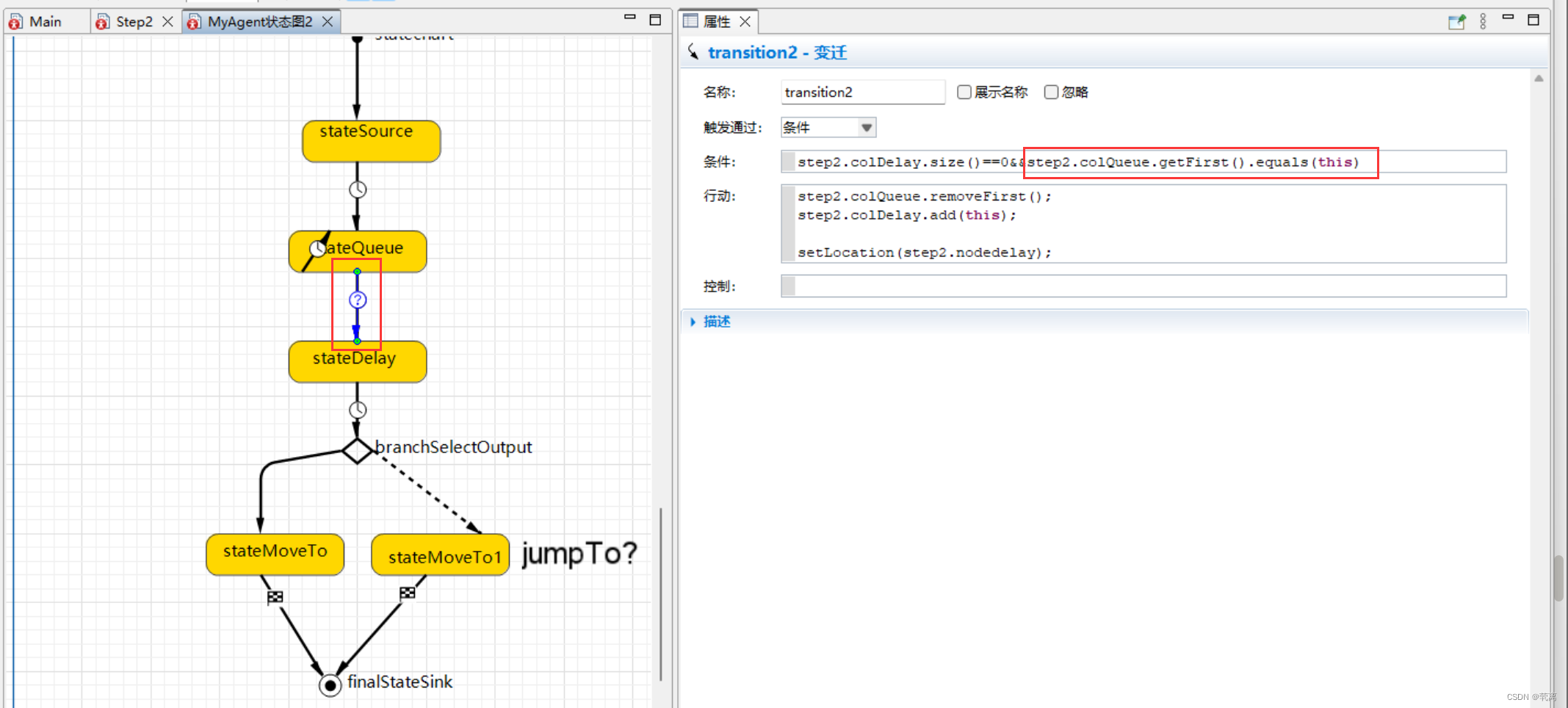

增加内变迁： 保证能多次刷新，达到题目的条件。

注意点：保证当前智能体是所要操作的智能体，增加条件判断

运行后发现问题：

若再finalstatesink中写：step2.remove_myAgent状态图(this);（实现的效果是当智能体运行到moveto的节点框内会消失），但是会发现delay的智能体编号会一直是0。一开始以为是每次都是0的那个智能体出现了，后面发现其实是因为生成智能体编号的代码是getIndex()，使得每一次text都为0了

因此，利用编号观察智能体要注意是否有删除操作。

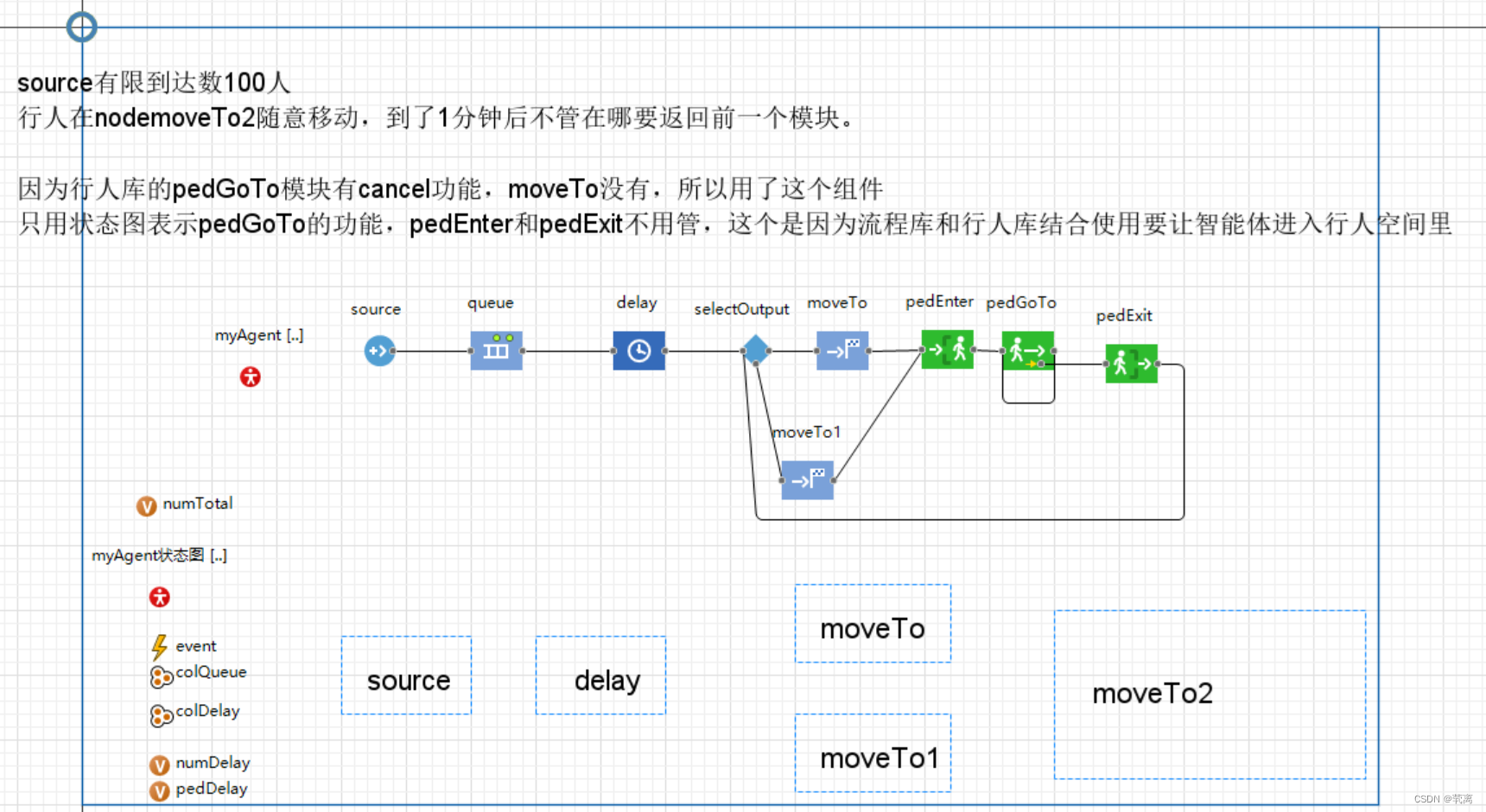

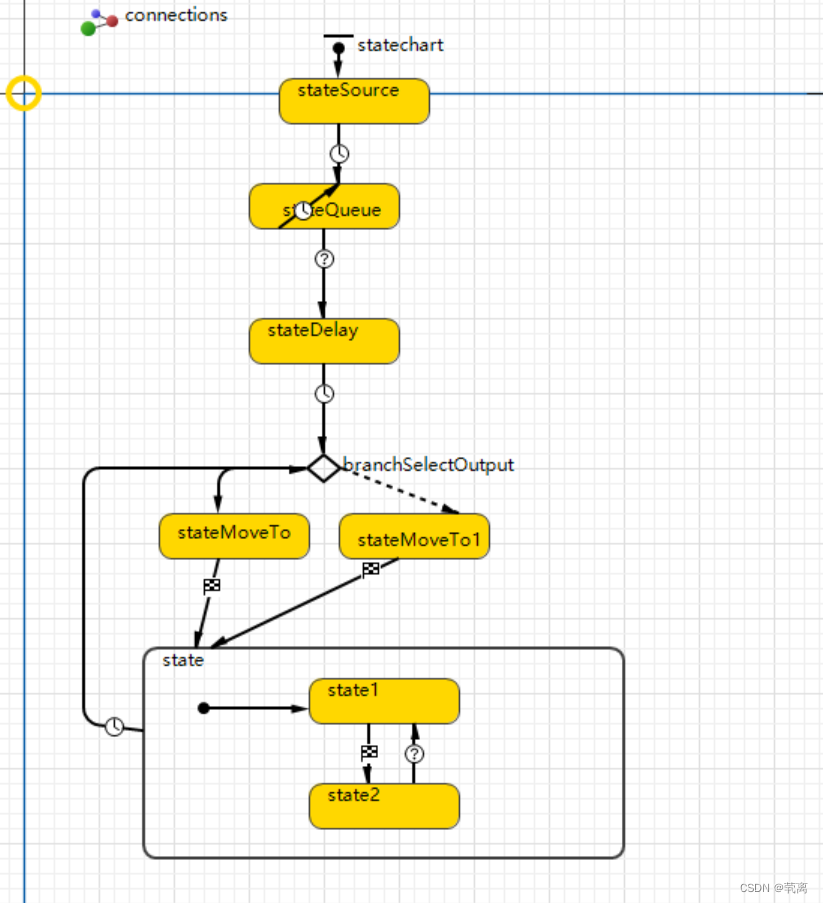

Step3：复合状态

题目：
