STM32的IIC

IIC实验目的

开机的时候先检测 24C02 是否存在，然后在主循环里面用 1 个按键（KEY0）用来执行写入 24C02 的操作，另外一个按键（WK_UP）用来执行读出操作，在 TFTLCD模块上显示相关信息。

24C02硬件连接图

板载的EEPROM芯片型号为24C02。
该芯片的总容量是256个字节，该芯片通过 IIC 总线与外部连接。

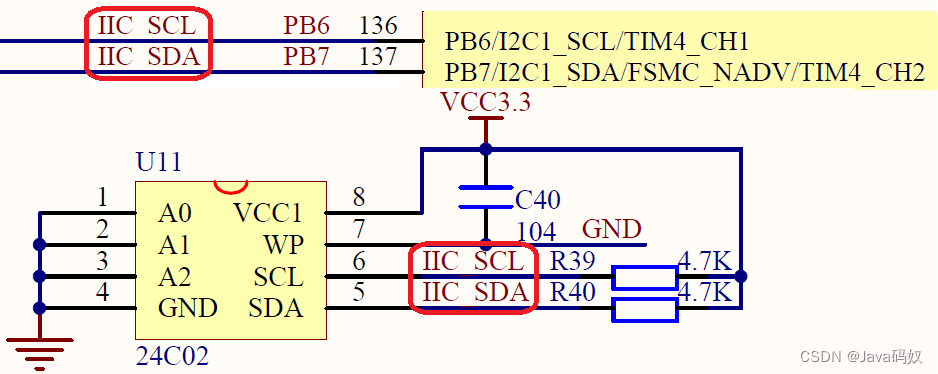

• 24C02 的 SCL 和 SDA 分别连在 STM32 的 PB6 和 PB7 上的

  WP:write Protect 写保护就不能操作

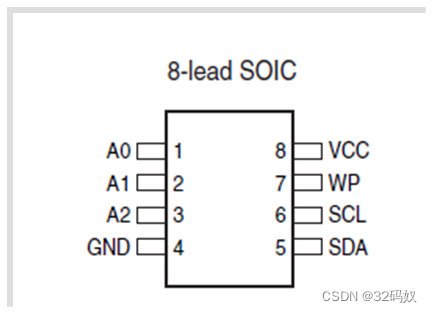

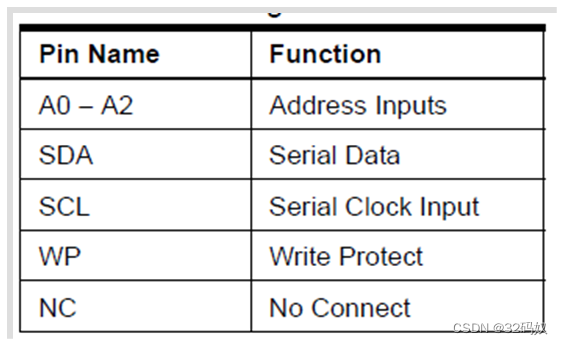

  A0-A2，地址线，默认接地，地址000，最高就是256

地址如下：

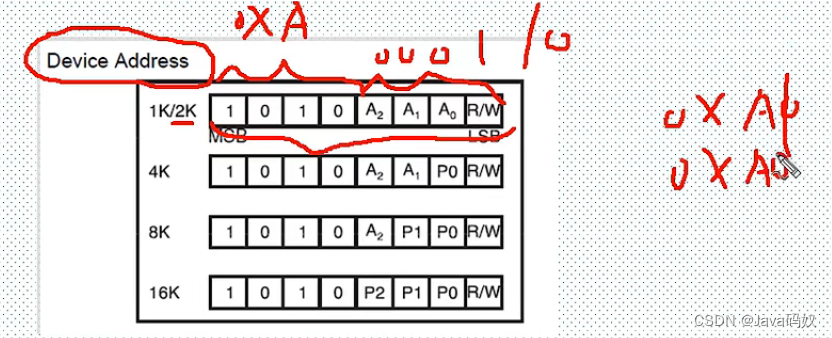

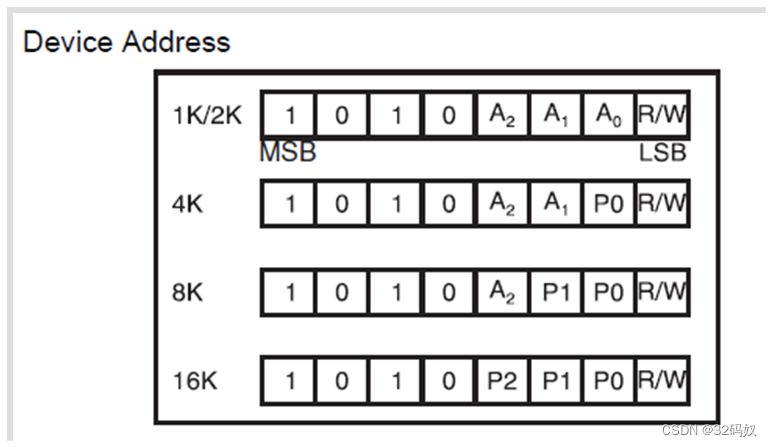

• 器件地址：固定地址（4）+ 可编程地址（3）+ 读写为（0读1写）

• 高四位是出厂时写好的地址，A1-3是可调整的硬件地址线，这七位就是地址，最后一位是读写控制，读是1，写是0
  读写时序

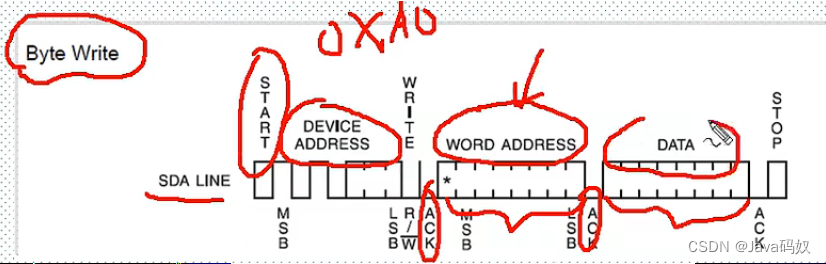

• 开始，外设地址，应答，写入位置，应答，数据，应答

ST公司为了规避飞利浦IIC专利问题，将STM32 的硬件 IIC 非常复杂，更重要的是不稳定，故不推荐使用。所以通常就通过模拟来实现了。

初始化IIC

该段代码可以用在任何 IIC 设备上。

引脚初始化

#include "myiic.h"
#include "delay.h"
//初始化 IIC
void IIC_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE );//PB 时钟使能
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化 GPIO
GPIO_SetBits(GPIOB,GPIO_Pin_6|GPIO_Pin_7); //PB6,PB7 输出高
}

这段代码是对GPIOB端口的一个初始化。
为什么是GPIOB呢？前面我们说过24C02 的 SCL 和 SDA 分别连在 STM32 的 PB6 和 PB7 上。
GPIOB挂载在APB2之下，这里可以参考APB2 外设时钟使能寄存器(RCC_APB2ENR)
RCC_APB2Periph_GPIOB是宏定义，这里可以参考使能IO口时钟
按理说I2C接口应该如下设置或者按照中文参考手册，这里却用了推挽，暂时不知为何，很可能是按照常规思想，没有特殊要求则推挽的思路。

• SCL,SDA可以配置成推挽输出、开漏输出（上拉电阻输出1）

  • 开漏输出有线与特性，当多个器件通讯的时候，因为线与. 如果主设备A拉高SDA时, 已经有其他主设备将SDA拉低了. 由于 1 & 0 = 0 那么主设备A在检查SDA电平时, 会发现不是高电平, 而是低电平. 说明其他主设备抢占总线的时间比它早, 主设备A只能放弃占用总线. 如果是高电平, 则可以占用.

• SCL，SDA也可以配置成开漏输出、开漏输出（开漏输出为防止多个器件存在短路）

• SCL,SDA也可以配置成推挽输出、推挽输出与浮空输入（通过切换模式）

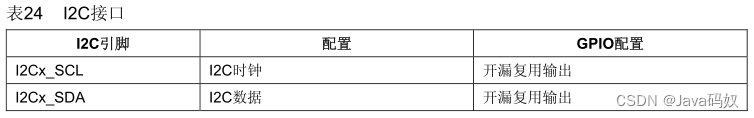

中文参考手册中的推荐设置为

输出模式只有三种，最常用的就是50MHz，可以参考解析GPIO_Init()
SetBits可以参考GPIO相关库函数
开始都是高电平

起始信号

//产生 IIC 起始信号
void IIC_Start(void)
{
	SDA_OUT(); //sda 线输出
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
	IIC_SDA=0; //START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0; //钳住 I2C 总线，准备发送或接收数据
}

保持SCL为高电平，SDA产生一个下降沿，然后SCL拉低，一个START信号产生；

停止信号

//产生 IIC 停止信号
void IIC_Stop(void)
{
	SDA_OUT(); //sda 线输出
	IIC_SCL=0;
	IIC_SDA=0; //STOP:when CLK is high DATA change form low to high
	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1; //发送 I2C 总线结束信号
	delay_us(4);
}

保持SCL为高电平，SDA产生一个上升沿，一个STOP信号产生。

应答信号

//等待应答信号到来
//返回值：1，接收应答失败
// 0，接收应答成功
u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN(); //SDA 设置为输入
	IIC_SDA=1;delay_us(1);
	IIC_SCL=1;delay_us(1);
	while(READ_SDA)//一直等，等不到就停止
	{
		ucErrTime++;
		if(ucErrTime>250)
			{ IIC_Stop();
			return 1;
			}
}
IIC_SCL=0; //时钟输出 0
return 0;
}
//产生 ACK 应答
void IIC_Ack(void)
{ IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//不产生 ACK 应答
void IIC_NAck(void)
{ IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}

在大于一个时钟脉冲的时间保持SDA为低电平

发送一个字节

//IIC 发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{ u8 t;
	SDA_OUT();
	IIC_SCL=0;//拉低时钟开始数据传输
	for(t=0;t<8;t++)
	{ IIC_SDA=(txd&0x80)>>7;
	从最高位开始发数据，最高位移到最低
	txd<<=1;
	delay_us(2); //对 TEA5767 这三个延时都是必须的
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
	delay_us(2);
}
}

一个CLK对应发送一个bit，先将SCL拉低，然后准备好要发送的数据，然后将SCL拉高，产生一个CLK时钟脉冲，数据就能直接发往从机；从高位（MSB）开始发送直到最低位（LSB），每发送完一个位后左移一位，确保每一位的数据都能正确发送，最后将SCL重新拉低。

读一个字节

//读 1 个字节，ack=1 时，发送 ACK，ack=0，发送 nACK
u8 IIC_Read_Byte(unsigned char ack)
{ unsigned char i,receive=0;
SDA_IN(); //SDA 设置为输入
for(i=0;i<8;i++ )
{
	IIC_SCL=0;
	delay_us(2);
	IIC_SCL=1;
	//上升沿的时候去读
	receive<<=1;
	if(READ_SDA)receive++;
	delay_us(1);
}
//读完了之后要应答
if (!ack)
IIC_NAck(); //发送 nACK
else
IIC_Ack(); //发送 ACK
return receive;
}

该部分为 IIC 驱动代码，实现包括 IIC 的初始化（IO 口）、IIC 开始、IIC 结束、ACK、IIC读写等功能。
在其他函数里面，只需要调用相关的 IIC 函数就可以和外部 IIC 器件通信了

EEPROM-24c02

硬件引脚

什么是EEPROM？
总容量是256（2K/8)个字节，也就是2的8次方个字节，每个字节八位，共2K个位，10次方。

引脚

硬件上设置了A0=A1=A2=0

硬件地址

高四个位是固定的是10，即A，后边懂了吧。

iic.h

#ifndef __MYIIC_H
#define __MYIIC_H
#include "sys.h"
//IO 方向设置
#define SDA_IN() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}//IO 操作函数
#define IIC_SCL
#define IIC_SDA //SCL
#endif

该部分代码的 SDA_IN()和 SDA_OUT()分别用于设置 IIC_SDA 接口为输入和输出

IIC 接口来操作 24Cxx 芯片

接下来我们看看 24cxx.c 文件代码：

#include “24cxx.h”
#include “delay.h”
//初始化 IIC 接口
void AT24CXX_Init(void)
{
IIC_Init();
}

读一个字节

//在 AT24CXX 指定地址读出一个数据
//ReadAddr:开始读数的地址
//返回值 :读到的数据
u8 AT24CXX_ReadOneByte(u16 ReadAddr)
{
	u8 temp=0;
	IIC_Start();
if(EE_TYPE>AT24C16)
{
	IIC_Send_Byte(0XA0); //发送写命令
	IIC_Wait_Ack();
	IIC_Send_Byte(ReadAddr>>8); //发送高地址
}else
	IIC_Send_Byte(0XA0+((ReadAddr/256)<<1)); //发送器件地址 0XA0,写数据
	IIC_Wait_Ack();
	IIC_Send_Byte(ReadAddr%256); //发送低地址
	IIC_Wait_Ack();
	IIC_Start();
	IIC_Send_Byte(0XA1); //进入接收模式
	IIC_Wait_Ack();
	temp=IIC_Read_Byte(0);
	IIC_Stop(); //产生一个停止条件
	return temp;
}

写一个字节

//在 AT24CXX 指定地址写入一个数据
//WriteAddr :写入数据的目的地址
//DataToWrite:要写入的数据
void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite)
{
	IIC_Start();
	if(EE_TYPE>AT24C16)
	{   IIC_Send_Byte(0XA0); //发送写命令
		IIC_Wait_Ack();
		IIC_Send_Byte(WriteAddr>>8);//发送高地址
	}else IIC_Send_Byte(0XA0+((WriteAddr/256)<<1)); //发送器件地址 0XA0,写数据
	IIC_Wait_Ack();
	IIC_Send_Byte(WriteAddr%256); //发送低地址
	IIC_Wait_Ack();
	IIC_Send_Byte(DataToWrite); //发送字节
	IIC_Wait_Ack();
	IIC_Stop(); //产生一个停止条件
	delay_ms(10);
}

写一定长度的字节

//在 AT24CXX 里面的指定地址开始写入长度为 Len 的数据
//该函数用于写入 16bit 或者 32bit 的数据.
//WriteAddr :开始写入的地址
//DataToWrite:数据数组首地址
//Len :要写入数据的长度 2,4
void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len)
{ u8 t;
for(t=0;t<Len;t++)
{ AT24CXX_WriteOneByte(WriteAddr+t,(DataToWrite>>(8*t))&0xff);
}
}

读一定长度的字节

//在 AT24CXX 里面的指定地址开始读出长度为 Len 的数据
//该函数用于读出 16bit 或者 32bit 的数据.
//ReadAddr :开始读出的地址
//返回值 :数据
//Len :要读出数据的长度 2,4
u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len)
{ u8 t;
u32 temp=0;
for(t=0;t<Len;t++)
{ temp<<=8;
temp+=AT24CXX_ReadOneByte(ReadAddr+Len-t-1);
}
return temp;
}

//检查 AT24CXX 是否正常，写一个值再读回来，看是不是这个值。
//这里用了 24XX 的最后一个地址(255)来存储标志字.
//如果用其他 24C 系列,这个地址要修改
//返回 1:检测失败
//返回 0:检测成功
u8 AT24CXX_Check(void)
{ u8 temp;
temp=AT24CXX_ReadOneByte(255); //避免每次开机都写 AT24CXX
if(temp==0X55)return 0;
else //排除第一次初始化的情况
{ AT24CXX_WriteOneByte(255,0X55);
temp=AT24CXX_ReadOneByte(255);
if(temp==0X55)return 0;
}
return 1;
}

//在 AT24CXX 里面的指定地址开始读出指定个数的数据
//ReadAddr :开始读出的地址 对 24c02 为 0~255
//pBuffer :数据数组首地址
//NumToRead:要读出数据的个数
void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead)
{ while(NumToRead)
{ *pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);
NumToRead--;
}
}
//在 AT24CXX 里面的指定地址开始写入指定个数的数据
//WriteAddr :开始写入的地址 对 24c02 为 0~255
//pBuffer :数据数组首地址
//NumToWrite:要写入数据的个数
void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite)
{ while(NumToWrite--)
	{ AT24CXX_WriteOneByte(WriteAddr,*pBuffer);
		WriteAddr++;
		pBuffer++;
	}
}

这部分代码实际就是通过 IIC 接口来操作 24Cxx 芯片，理论上是可以支持 24Cxx 所有系列的芯片的（地址引脚必须都设置为 0），24CXX 的型号定义在 24cxx.h 文件里面，通过 EE_TYPE 设置。

IIC步骤总结

• 开启GPIOB时钟
• 设置GPIOB的参数，初始化GPIOB
• 主机发送start信号；
• 主机发送从机地址，高7bit是地址，bit0是读写控制位，0表示写，1表示读；
• 从机返回ACK响应信号；
• 主机发送要给从机写入数据的地址；（有的设备不用）
• 从机返回ACK响应信号；
• 主机发送数据；
• 从机返回ACK响应信号；
