什么是虚连接？如何搭建虚连接网络？

虚连接

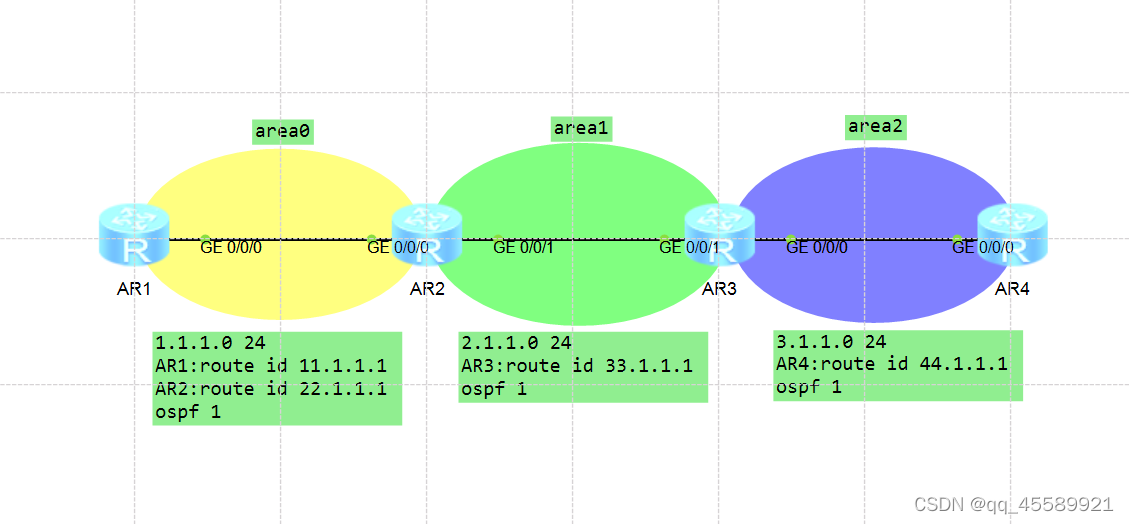

虚连接：虚连接是为了解决非骨干区域与骨干区域不能直接相连接，实现非骨干区域与骨干区域通信的过程。如下图所示：





根据以上拓扑图，给出以下配置

设备/接口	G0/0/0	G0/0/1
AR1	1.1.1.1 24	无
AR2	1.1.1.2 24	2.1.1.1 24
AR3	3.1.1.1 24	2.1.1.2 24
AR4	3.1.1.2 24	无

一：在各个路由去上配置好ospf协议，并完成各个骨干区域之间和非骨干区域的配置，如下所示：

AR1

#

interface GigabitEthernet0/0/0

 ip address 1.1.1.1 255.255.255.0

#

interface LoopBack0

 ip address 11.1.1.1 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 1.1.1.0 0.0.0.255

#

AR2

#

interface GigabitEthernet0/0/0

 ip address 1.1.1.2 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 2.1.1.1 255.255.255.0

#

interface LoopBack0

 ip address 22.1.1.1 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 1.1.1.0 0.0.0.255

 area 0.0.0.1

  network 2.1.1.0 0.0.0.255

AR3

#

interface GigabitEthernet0/0/0

 ip address 3.1.1.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 2.1.1.2 255.255.255.0

#

interface LoopBack0

 ip address 33.1.1.1 255.255.255.0

#

ospf 1

 area 0.0.0.1

  network 2.1.1.0 0.0.0.255

 area 0.0.0.2

  network 3.1.1.0 0.0.0.255

AR4

#

interface GigabitEthernet0/0/0

 ip address 3.1.1.2 255.255.255.0

#

interface LoopBack0

 ip address 44.1.1.1 255.255.255.0

#

ospf 1

 area 0.0.0.2

  network 3.1.1.0 0.0.0.255

二：初步配置完成OSPF的基本事项后，现在将创建虚连接（虚连接指在两个相邻的非骨干区域之间创建连接），虚连接在AR2和AR3之间创建连接

命令如下：vlink-peer route id  X.X.X.X

AR2

[Huawei]ospf 1

[Huawei-ospf-1]are

[Huawei-ospf-1]area 1

[Huawei-ospf-1-area-0.0.0.1]vlink-peer 33.1.1.1

AR3

[Huawei]OSPF 1

[Huawei-ospf-1]are 1

[Huawei-ospf-1-area-0.0.0.1]vl

[Huawei-ospf-1-area-0.0.0.1]vlink-peer 22.1.1.1

创建好虚连接以后，需要验证虚连接是否创建成功，通过命令display ospf vlink来验证。

[AR2]dis ospf vlink

 OSPF Process 1 with Router ID 22.1.1.1

 Virtual Links

 Virtual-link Neighbor-id  -> 33.1.1.1, Neighbor-State: Full

 Interface: 2.1.1.1 (GigabitEthernet0/0/1)

 Cost: 1  State: P-2-P  Type: Virtual

 Transit Area: 0.0.0.1

 Timers: Hello 10 , Dead 40 , Retransmit 5 , Transmit Delay 1

 GR State: Normal

[AR3]dis ospf vlink

 OSPF Process 1 with Router ID 33.1.1.1

 Virtual Links

 Virtual-link Neighbor-id  -> 22.1.1.1, Neighbor-State: Full

 Interface: 2.1.1.2 (GigabitEthernet0/0/1)

 Cost: 1  State: P-2-P  Type: Virtual

 Transit Area: 0.0.0.1

 Timers: Hello 10 , Dead 40 , Retransmit 5 , Transmit Delay 1

 GR State: Normal

也可以通过查看AR1上的路由信息，命令如下：display ip routing-table查看是否存在area 2（我这里是3.1.1.0 24 网段）中的网段。如下图所示：

既然在area 0上存在area 2中的网段，那么虚连接已经创建成功。





注：在后面添加不一样的非骨干区域时，直接配置相邻的两个非骨干区域。
