电工电子技术基础----multisim7使用及实验过程

实验一，测量三极管的共射极电路下的放大特性，包括了：

静态工作点的测量

实际上能把这个做好了，实验一基本上就差不多了。这里用的是Windows10环境，据说mac不可用（老师的用不了），软件安装，在解压后先配置文件（运行.bat文件），之后双击multisim.exe就可打开，有一个注册表的报错，但是亲测不影响实验的使用和测量结果，关闭就可以了。
下面来实验正文。养成一个好习惯就是，进软件先保存一个文件（点保存，保存到任意路径， 起名），免得电脑突然蓝屏死机然后白干（ctrl s要常按）。常用的ctrl z撤销可以在不小心撤销了很多的时候复原，刚打开这个软件，只要会ctrl w会放元件就可以了。先用ctrl w放好所有的元件，ctrl r顺时针旋转（用shift可以逆时针旋转，但是没必要。。），右键有很多可选的，但是一开始会这一个就能解决绝大部分问题了。
现在已经放了很多的元件了，放在试验台以后，建议先大概摆放一下位置（注意不要点到那些字，要点框框的空白位置），然后连线：先用鼠标在一个端口，当鼠标变成十字时点一下。然后拖到另一个端口再点一下就可以了。注意，T型一般是连接的，十字时不连接的，如果想十字连接，需要先点一下交界处，再拖就可以了。
在实验元件和连线都连接好后，就可以吧电表，电源都拿出来了。电源，电表都在右侧（归仪器管），拿出来摆放好，连线，确认一下（不确认也不会烧hhh），F5运行，基本上就可以了。
需要测量的，双击仪表就可以，有一些可以改的元件也是双击就可以了。
注意：三极管18级用的是2N222A型号，别的可能有报错，滑动变阻器可以从右侧的基本元件里选一个，那里选的可以调阻值，ctrl w调不了阻值只能选匝数

动态指标测量

有了第一个的基础，我们就可以开心的ctrl w放元件，连线，放仪器了。这里还是要说明几点
（一）注意老师要求的信号发生器的产生信号的要求，双击就可以改
（二）示波器A B 段不是正负极的关系，可以连接两个不同的信号源。百度说是A同时接信号两端，B同时接信号两端就可以，但是本实验的另一端都是地，没有接好像影响也不大。
最后祝大家都能早日摆脱实验的烦恼hhh

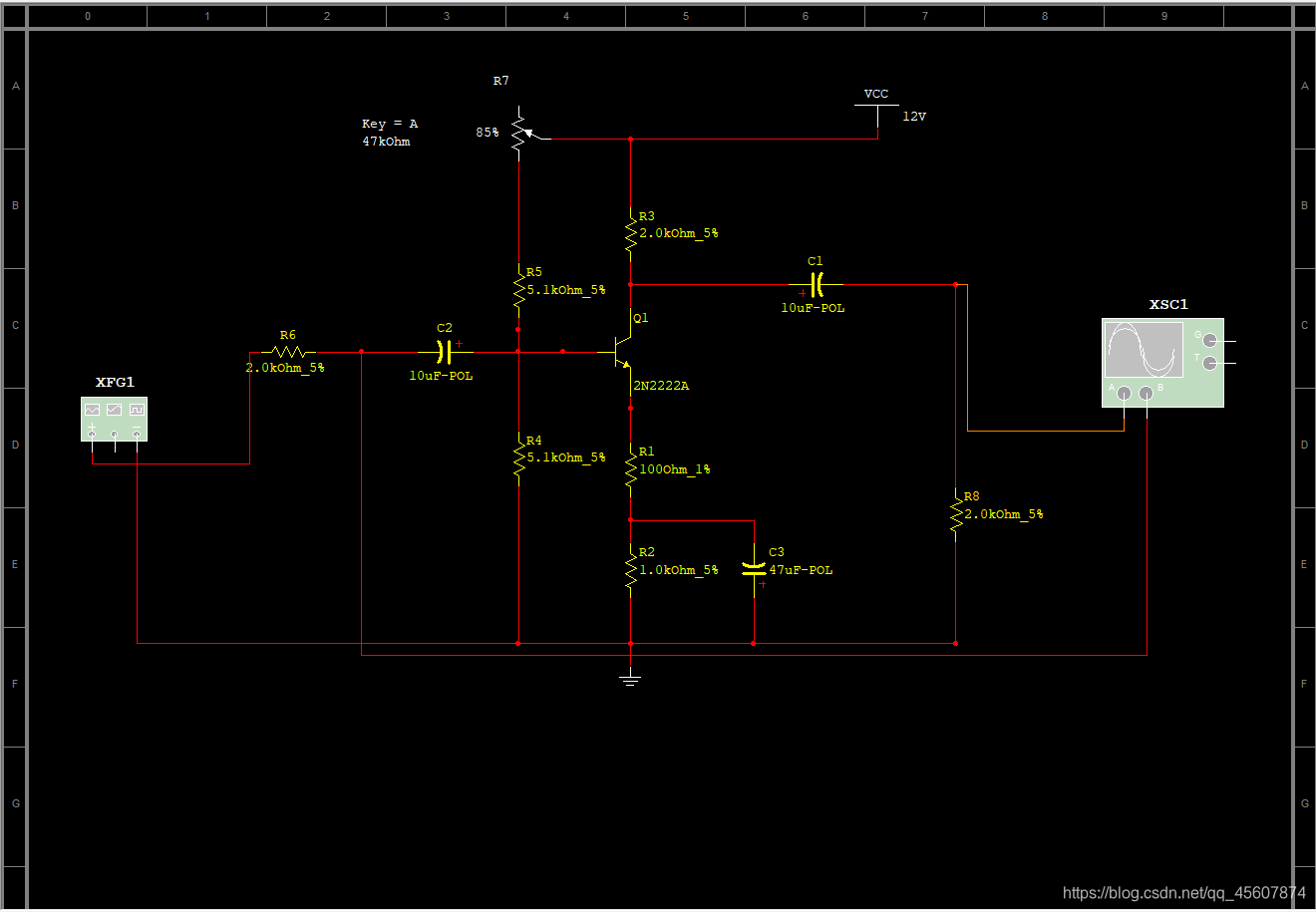

左侧信号发生器，右侧是示波器。示波器可以得到反向放大的波形，实验成功。其他的数据测量只需要无脑加表就可以了
