python(matplotlib）绘制y=x^2函数曲线和正弦曲线

python(matplotlib)绘图

这次绘制两个简单常见的图形，分别是y=X^2曲线和正弦曲线。具体的案例如下所示：
1.绘制要求：利用matplotlib库文件，画图函数y=x^2的图形。

绘制过程：

import matplotlib.pyplot as plt
import numpy as np
import matplotlib
matplotlib.rcParams['font.family']='YouYuan'
matplotlib.rcParams['font.size']=20
a=np.arange(0,100,1)
plt.plot(a,a*a,'r--')#红色虚线
plt.xlabel('横轴：x',color='green')
plt.ylabel('纵轴：y=x^2',color='red')
plt.axis([0,10,0,100])
plt.show()

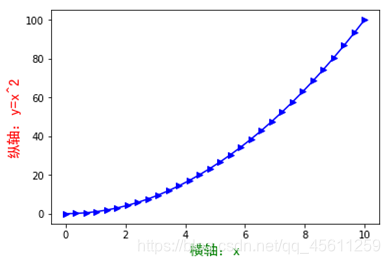

2.如果将绘制的点使用标记（倒三角形）标出，改变曲线颜色为蓝色，如下图形所示：

绘制过程：

import matplotlib.pyplot as plt
import numpy as np
import matplotlib
matplotlib.rcParams['font.family']='YouYuan'
matplotlib.rcParams['font.size']=20
a=np.arange(0,400,0.25)
plt.plot(a,a*a,'b>-')#蓝色三角标记直线
plt.xlabel('横轴：x',color='green')
plt.ylabel('纵轴：y=x^2',color='red')
plt.axis([0,10,0,100])
plt.show()

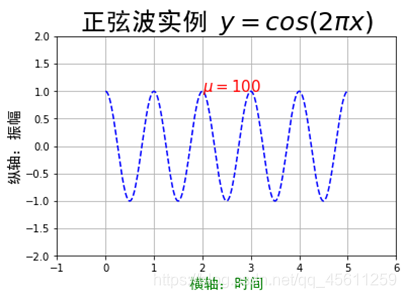

3.绘制要求：利用matplotlib库文件，画图函数y=cos⁡(2πx)的图形。

绘制过程：

import matplotlib.pyplot as plt
import numpy as np
import matplotlib

matplotlib.rcParams['axes.unicode_minus']=False#是为了显示负号
matplotlib.rcParams['font.family']='YouYuan'
matplotlib.rcParams['font.size']=15
a=np.arange(0.0,5.0,0.02)
plt.plot(a,np.cos(2*np.pi*a),'b--')
plt.yticks(np.arange(-2.0,3,0.5))#设置y轴，包括间距
plt.xticks(np.arange(-1,7,1))#设置X轴，包括间距
plt.xlabel('横轴:时间',color='green')
plt.ylabel('纵轴：振幅',color='black')
plt.title(r'正弦波示例 $y=cos(2πx)$',color='black')
plt.text(2,1,r'$\mu=100$',color='black')#设置U=100的标记
plt.axis([-1,6,-2,2])
plt.grid(1)
plt.show()#显示图形

在以上的示例中涉及到了绘图的颜色、具体的字体和线条标记符号，为了使图形更加美观，我们可以使用不同的字体、颜色和标记符号，具体的常见颜色和字体如下：

常见颜色	符号
蓝色	‘b’
青色	‘c’
绿色	‘g’
黑色	‘k’
黄色	‘y’
红色	‘r’
洋红色	‘m’

线条形状	符号
实线	‘-’(减号）
折线	‘–’
点划线	‘-.’
虚线	‘:’

线条标记	符号
点标记	‘.’
实心圆	‘o’
倒三角	‘v’
上三角	‘^’
左三角、右三角	‘<’、’>’
方形	‘s’
下花三角	‘1’
上花三角	‘2’
左花三角	‘3’
右花三角	‘4’
五角标记	‘p’
星形	‘*’
菱形、瘦菱形	‘D’ 、‘d’
