开启开关量（DIO）卡应用新视角-通往工业自动化的重要一步

DIO开关量概念

DIO开关量可以理解为数字输入/输出，是一种对离散数字信号的检测和控制的功能。

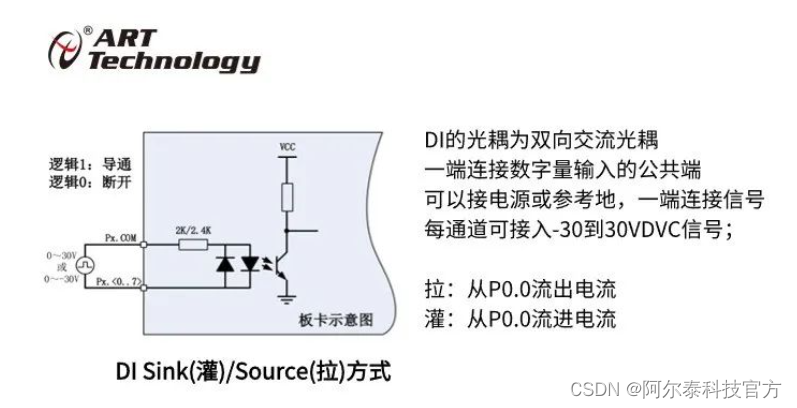

数字输入（D I）:可以读取外部设备的数字电平信号,如传感器的开关信号。

数字输出（DO）:可以输出控制指令,驱动外部设备开关,如继电器或电机。

应用场景

控制电机开关：可以利用DIO开关量卡的DO功能控制电机的开关,实现电机的启动和停止操作。

监测传感器信号：比如光电传感器、温度传感器等数字信号输出的传感器,可以通过DIO卡DI功能读取其开关信号实现状态监测。

读取按键信号：读取各种开关按键的按下和释放信号,实现按键控制应用。

以上都是DIO开关量卡常见的一些应用场景,它通过数字I/O接口实现信号的检测与控制。

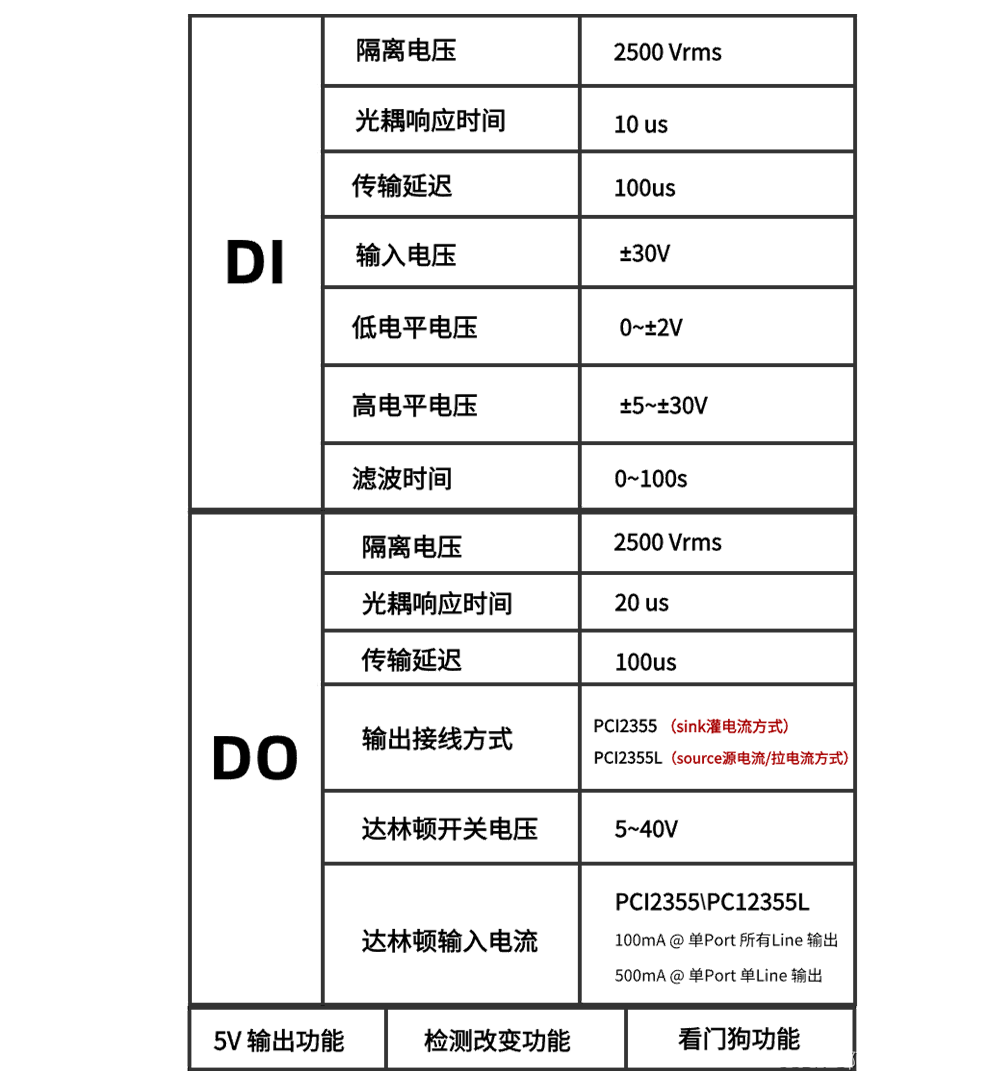

开关量卡参数介绍

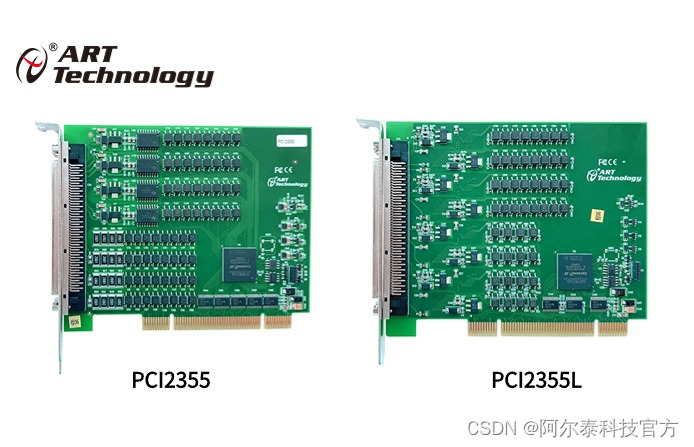

（以PCI2355、2355L为例）

注：PCI2355、2355L只有DO输出接线方式不同，其他参数一致。

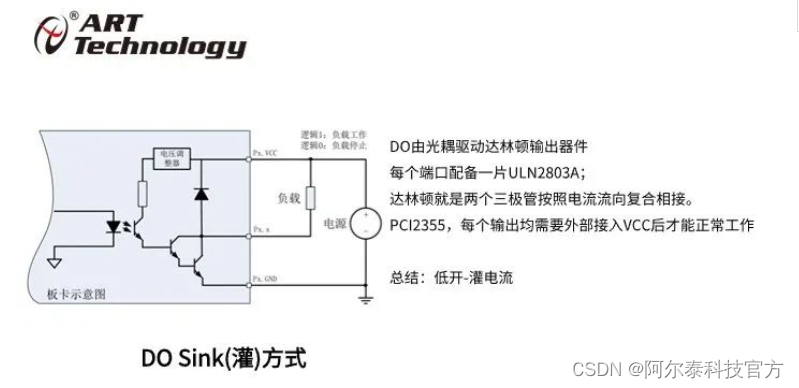

sink灌电流方式输出

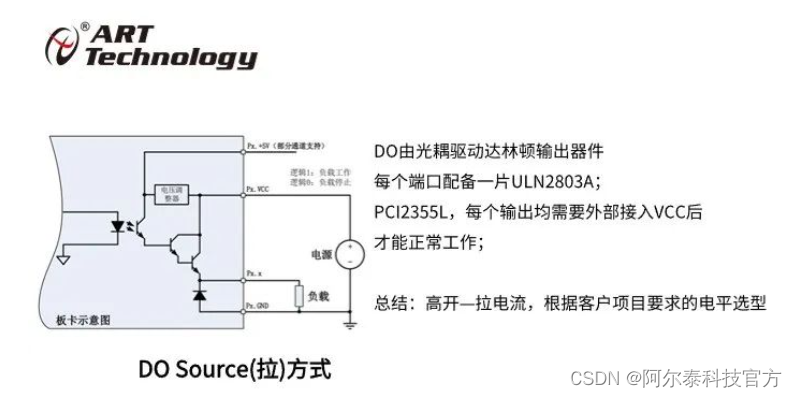

source源电流/拉电流

（输出概念讲解)

拉电流和灌电流是衡量电路输出驱动能力的参数，这种说法一般用在数字电路中。

拉电流：由于数字电路的输出只有高、低(0，1) 两种电平值，高电平输出时，一般是输出端对负载提供电流，其提供电流的数值叫“拉电流”；

灌电流：低电平输出时，一般是输出端要吸收负载的电流，其吸收电流的数值叫“灌(入)电流”。
