【环境监测与分析】-环境检测过程案例

一.方案背景

空气质量检测，是指对空气质量的好坏进行检测。空气质量的好坏反映了空气中污染物浓度的高低。空气污染是一个复杂的现象，在特定时间和地点空气污染物浓度受到许多因素影响。来自固定和流动污染源的人为污染物排放大小是影响空气质量的最主要因素之一，其中包括车辆、船舶、飞机的尾气、工业企业生产排放、居民生活和取暖、垃圾焚烧等。城市的发展密度、地形地貌和气象等也是影响空气质量的重要因素。

二.解决方案

基于ART的数据采集卡和传感器做一套空气颗粒物浓度检测装置。这个传感器的原理简单来说，就是一个发光管，一个感光管，如果两者之间有颗粒物挡着光，就会影响到感光管的输出电压，由采集卡采集出模拟量电压信号根据实施采集的电压信号来反应出空气中颗粒物的浓度。

采集设备的参数需求：

±10V

8路差分信号

15k左右采样速率需求

10路的一个DIO需求

Pci接口需求：插在便携电脑上

根据客户的一个需求给其就给选了个pci5657

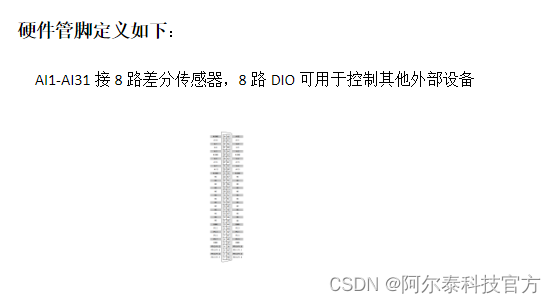

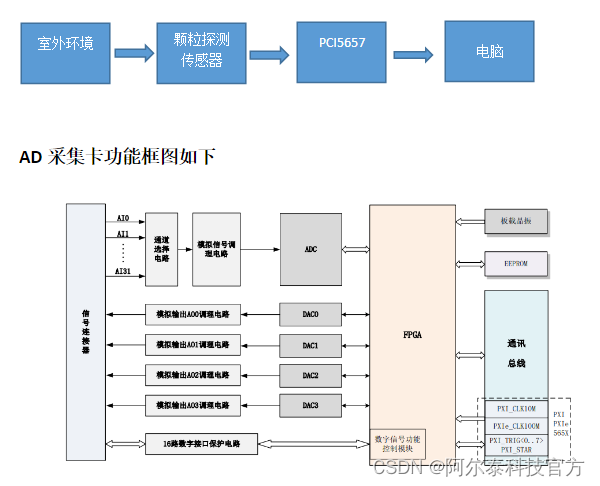

实际应用框架如下图：

在测试时PCI5657搭配探测传感器对空气中的颗粒物进行检测PCI5657提供16路单端8路差分可同时对多点位进行检测提供DIO可对需要控制的设备实现程控

三.涉及产品

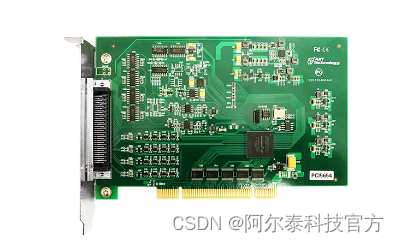

565X 系列板卡是本公司推出的一款多功能异步数据采集卡，提供了 PCI、PCIe、PXI、PXIe四种总线选择，该系列板卡提供最高 32 RSE /NRSE 通道或16 通道 DIFF 模拟量输入:最高4 通道模拟量同步输出; 16 路数字 DIO 及1路多功能计数器。

565X 的主要应用场合为: 电子产品质量检测、信号采集、过程控制、伺服控制。





软件介绍

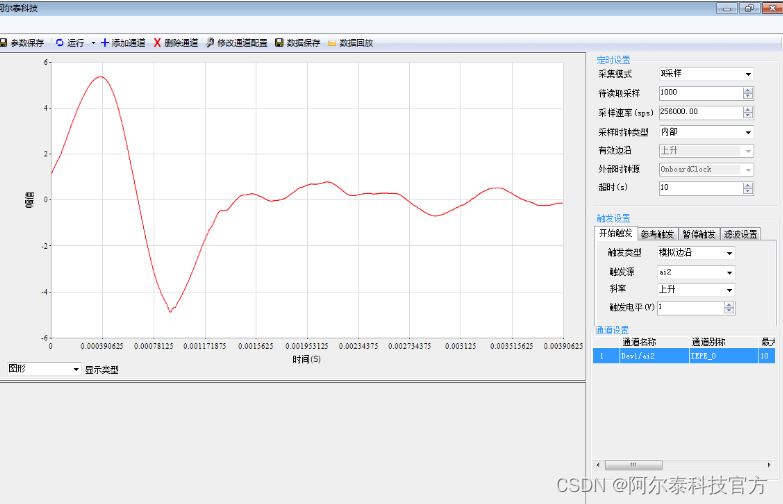

为了使用户使用方便阿尔泰科技为客户提供ART DAQ软件，在使用软件时用户通过简单的配置便可以直接进行采集（如下图波形显示界面可以明显的观测电压信号的波动），同时采集到的数据可以进行保存，并且可以进行回放、也可以将数据保存为CSV格式、TDMS格式、二进制格式方便客户在长时间检测的情况下可以回读之前的数据。
