PPTP和L2TP的概述

PPTP和L2TP都是用PPP协议对数据进行封装，然后添加附加包头用于数据在互联网上进行传输，两个协议之间存在如下特点：

  1. PPTP要求互联网为IP网络、只能够在两个端点建立单一隧道
  2. L2TP要求隧道媒介提供面向数据包的点对点的连接，支持在端点间使用多隧道
  3. 使用L2TP，用户可以针对不同的服务质量创建不同的隧道，可以提供包头压缩。
  4. L2TP当压缩包头时，系统开销占用4个字符，而PPTP协议下要占用6个字符
  5. L2TP可以提供隧道验证，而PPTP不支持隧道验证
  6. 当L2TP或PPTP与IPSec共同使用时，可以由IPSec提供隧道验证，不需要在第二层协议上验证隧道

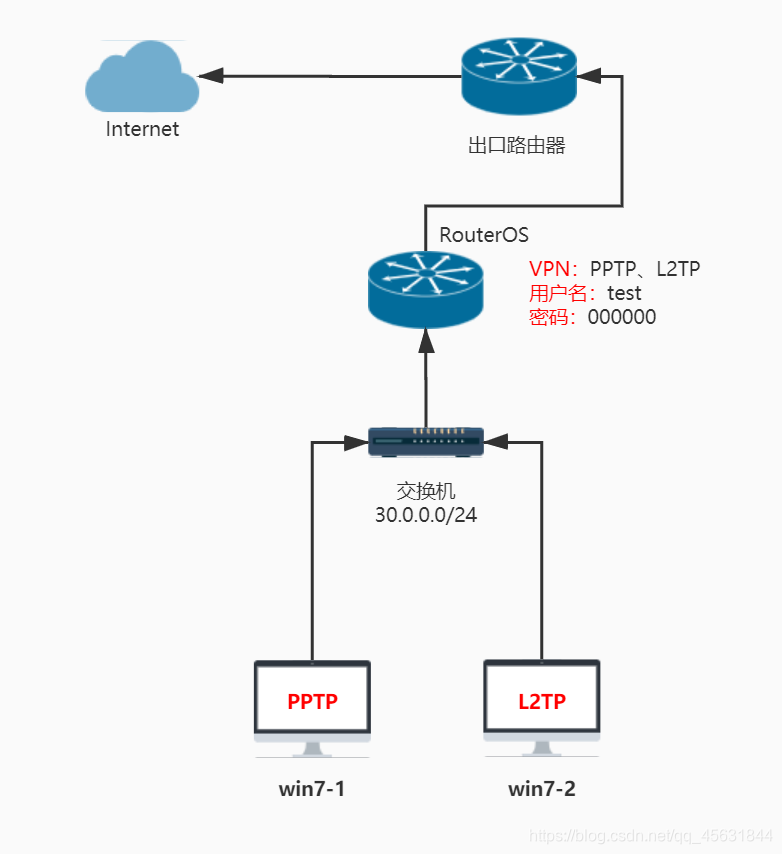

网络拓扑图

在这里插入图片描述

配置过程如下

测试环境

节点IP地址
RouterOSNAT（192.168.x.150/24）VM2（30.0.0.150/24）
win7-1VM2（DHCP自动获取）
win7-2VM2（DHCP自动获取）

新建地址池

地址池主要用于给客户端分配的IP地址范围
注：IP地址不能够为ROS上存在的

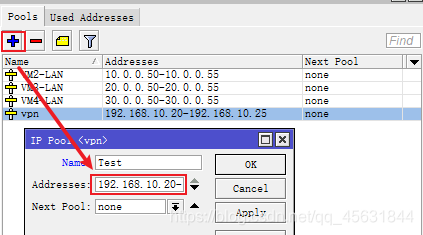

IP > Pool 然后点击+号进行添加即可
在这里插入图片描述

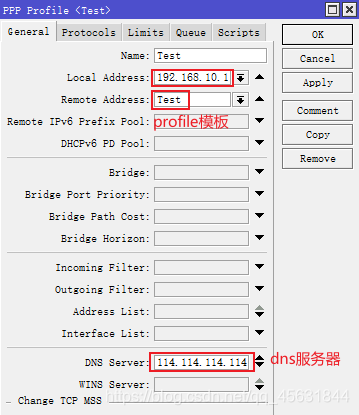

创建Profile模板

Profile主要就是当用户拨号接入以后，服务器将以目标的版式提供参数给用户
注：Local Address 参数这里需要填来和地址池的IP地址在同一个网段即可

PPP > Profiles 点击+号添加即可
在这里插入图片描述

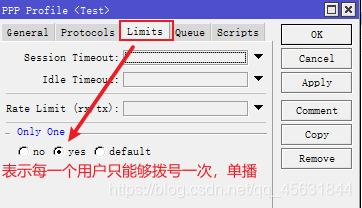

点击 Limits 勾选如下选项
在这里插入图片描述

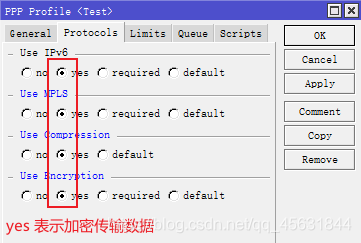

点击Protocols
在这里插入图片描述

建立PPTP/L2TP客户端登陆账号

any：表示根据客户端用什么方式来连接来定是PPTP还是L2TP

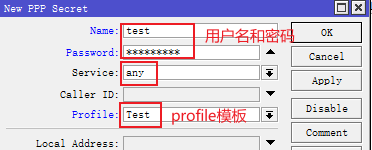

PPP > Secrets 点击+号添加即可
在这里插入图片描述

启动PPTP和L2TP服务

在 windows 下可以通过 PPTP 的方式直接连接 RouterOS 的 VPN 服务，但 L2TP 不行，因为 windows 要求
L2TP 进行 IPsec 的加密方式连接,所以我们开启L2TP的时候需要设置IPSec Secret 密码

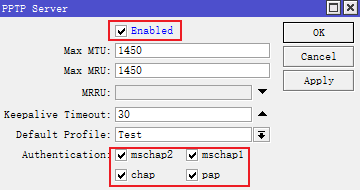

启动PPTP服务 PPP > Inetrface > PPTP Server
在这里插入图片描述

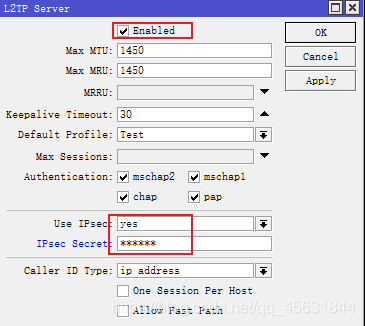

启动L2TP服务 PPP > Inetrface > L2TP Server
在这里插入图片描述

配置客户端可以上网

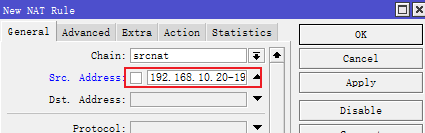

IP > Firewalld > NAT 点击+号即可
在这里插入图片描述

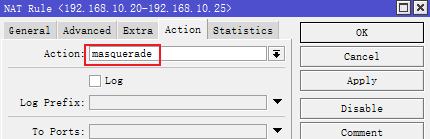

状态我们选择伪装
在这里插入图片描述

Win7-1连接测试（PPTP）

查看连接状态
在这里插入图片描述

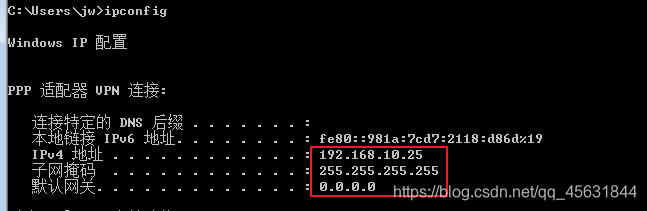

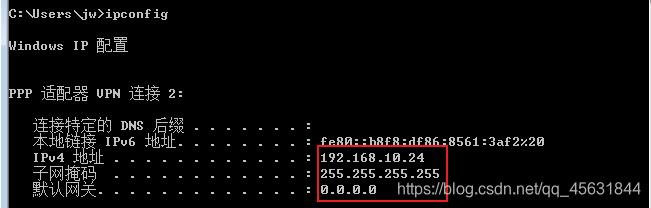

IP地址获取情况
在这里插入图片描述

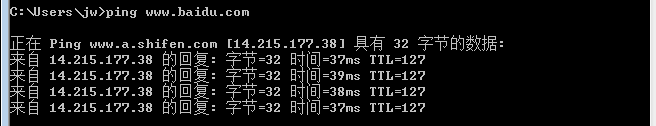

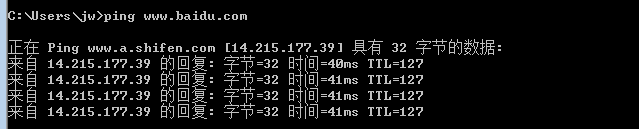

上网测试
在这里插入图片描述

Win7-2连接测试（L2TP）

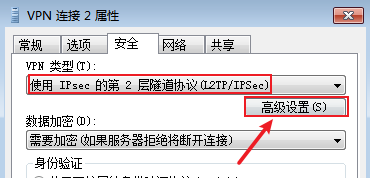

连接这个的时候需要设置如下步骤
在这里插入图片描述

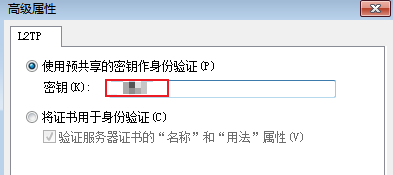

然后点击高级设置配置我们设置的密码
在这里插入图片描述

查看连接状态
在这里插入图片描述
IP地址获取情况
在这里插入图片描述
上网测试
在这里插入图片描述

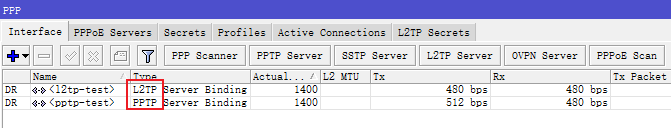

RouterOS上查看连接状态

在这里插入图片描述
