WLAN-Web配置AP

---

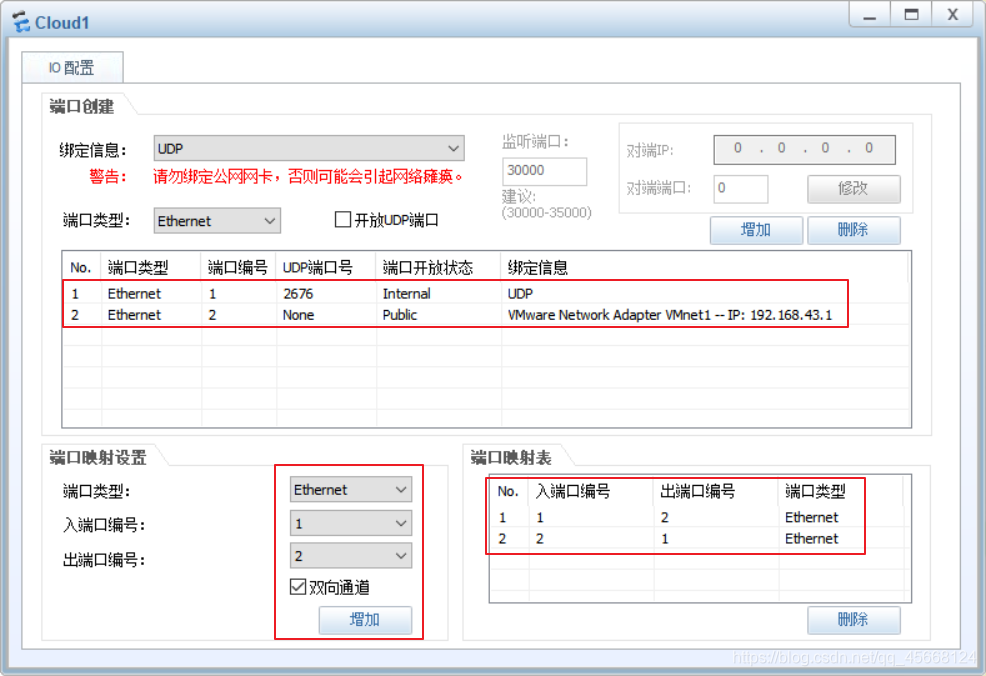

Colud配置

交换机及AC的配置

# SW1配置
[SW1]vlan batch 10 20 30
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk pvid vlan 10
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20

# SW2配置
[SW2]vlan 10 20 30
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type trunk
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
[SW2-GigabitEthernet0/0/2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

# AC配置
[AC1]vlan batch 10 20
[AC1]vlan 5

[AC1]int vlan
[AC1]int Vlanif 5
[AC1-Vlanif5]ip ad 192.168.43.2 24

[AC1]int g0/0/1
[AC1-GigabitEthernet0/0/1]port link-type trunk
[AC1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[AC1-GigabitEthernet0/0/1]int g0/0/2
[AC1-GigabitEthernet0/0/2]port link-type access
[AC1-GigabitEthernet0/0/2]port default vlan 5

Web界面配置

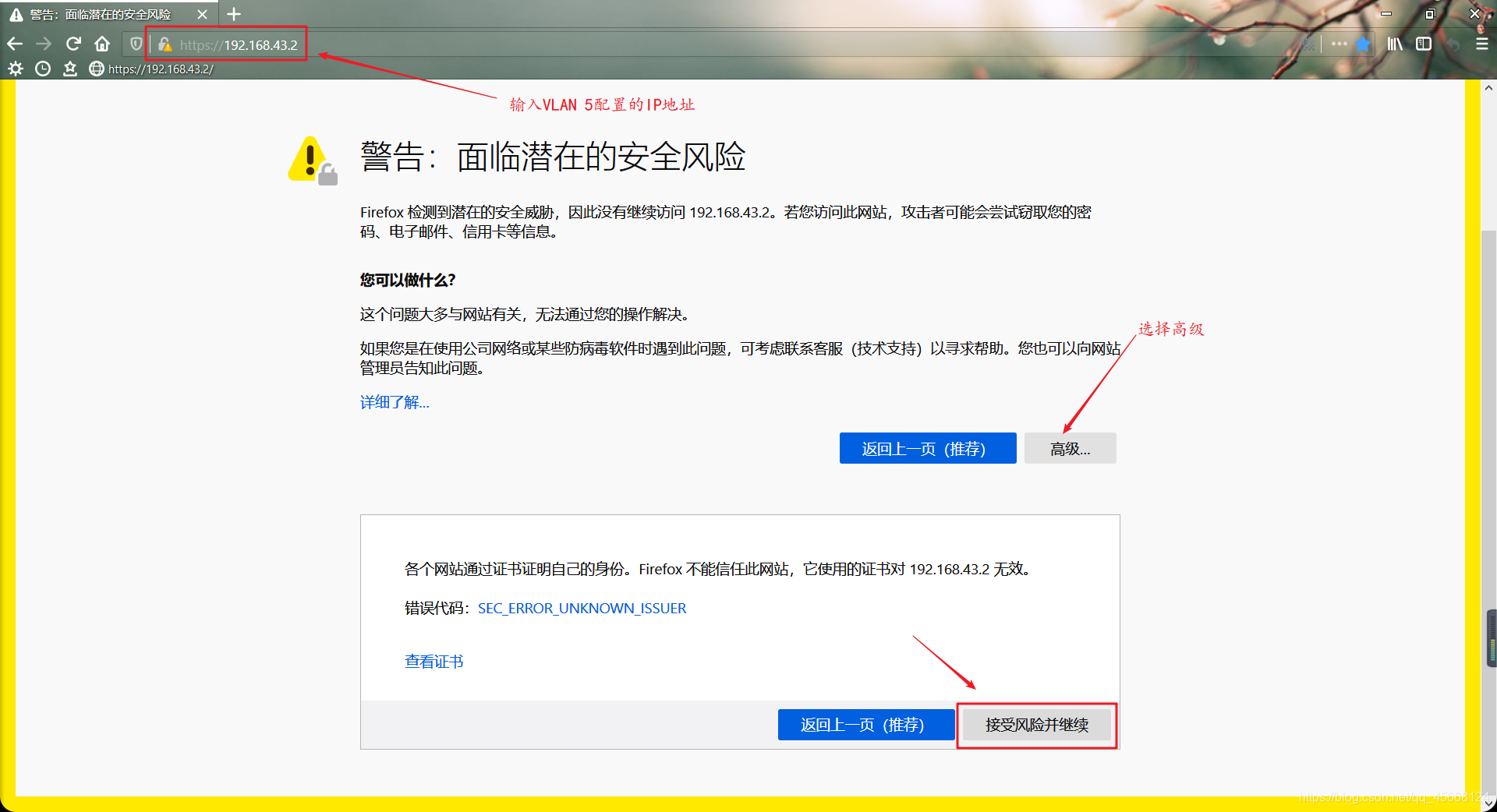

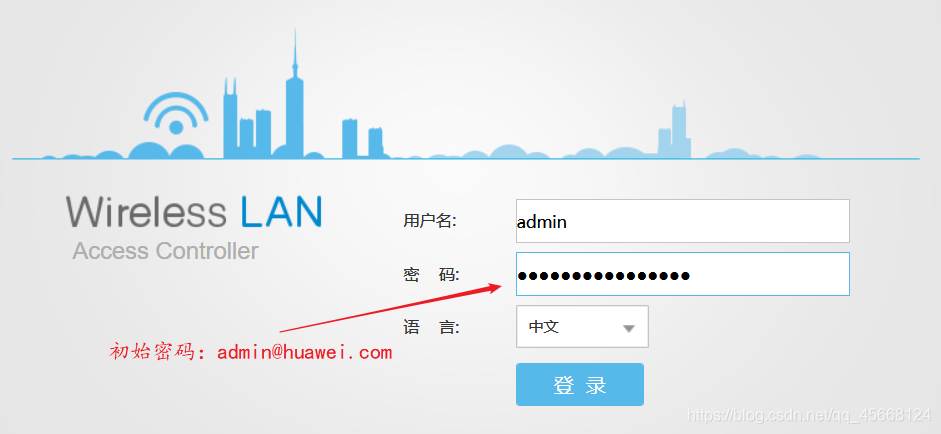

• Web界面登录


• 初始密码为admin@huawei.com。

• 修改新密码为huawei123（可依个人设定）。

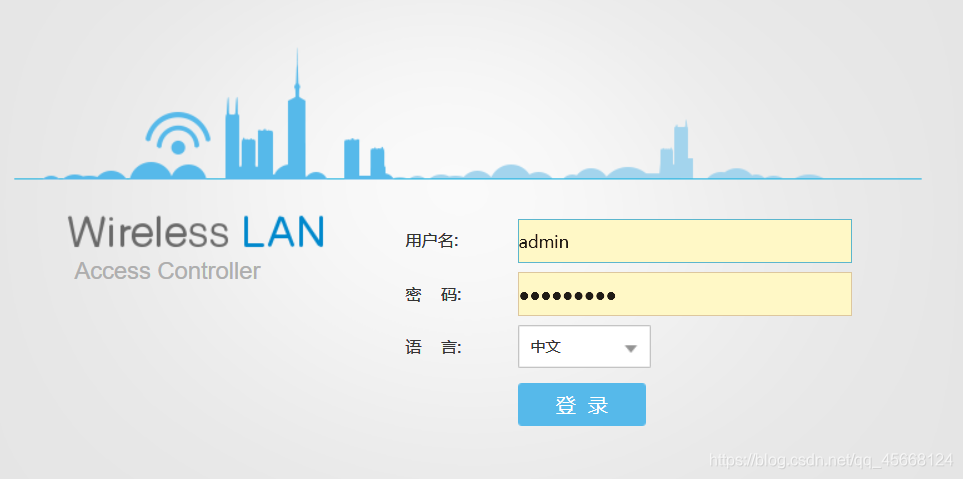

• 重新使用新密码登录。

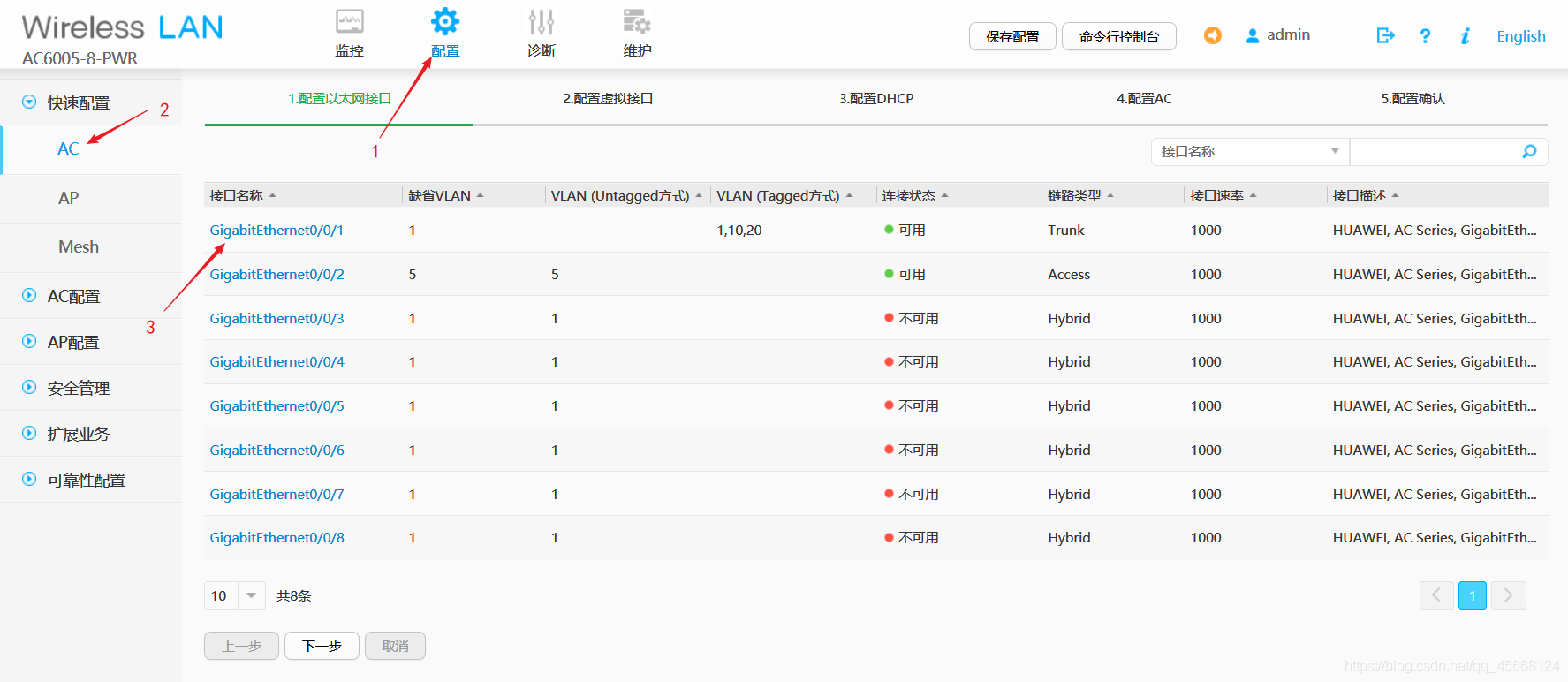

• 配置接口。

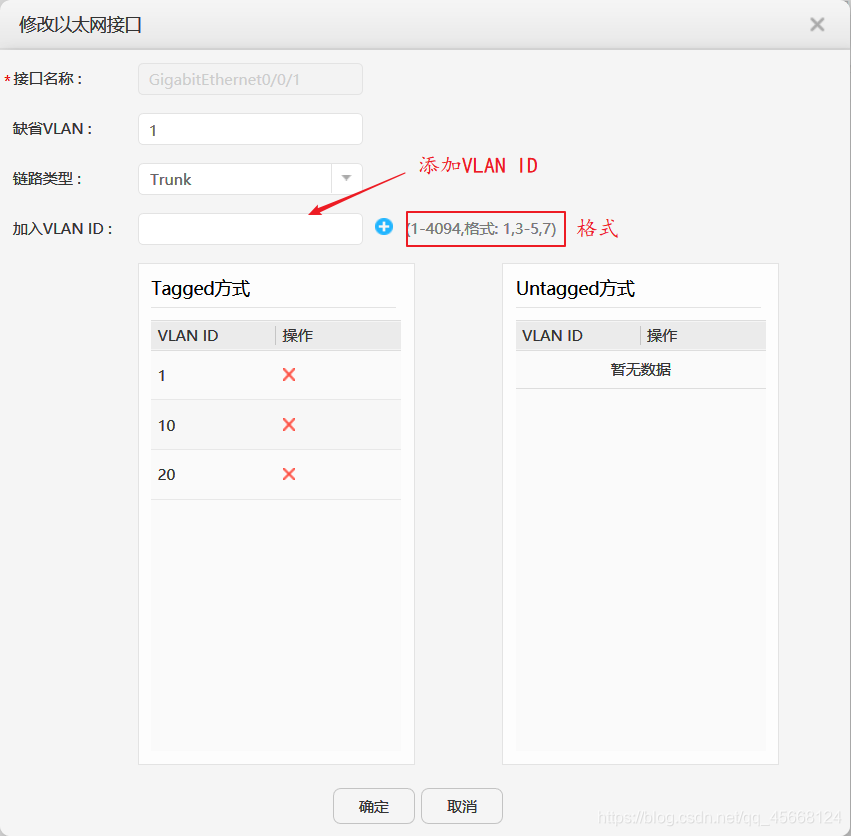

• 添加VLAN ID。（这里已经添加过了，格式如图）

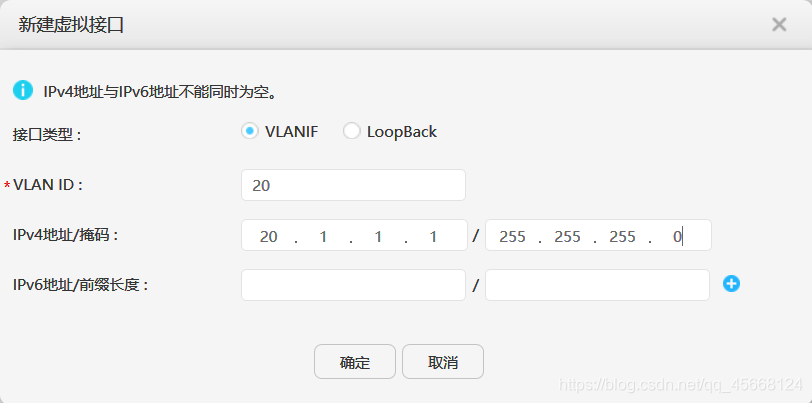

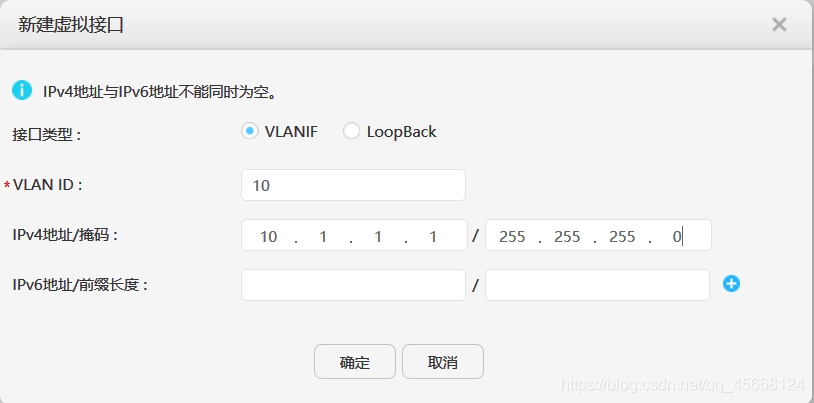

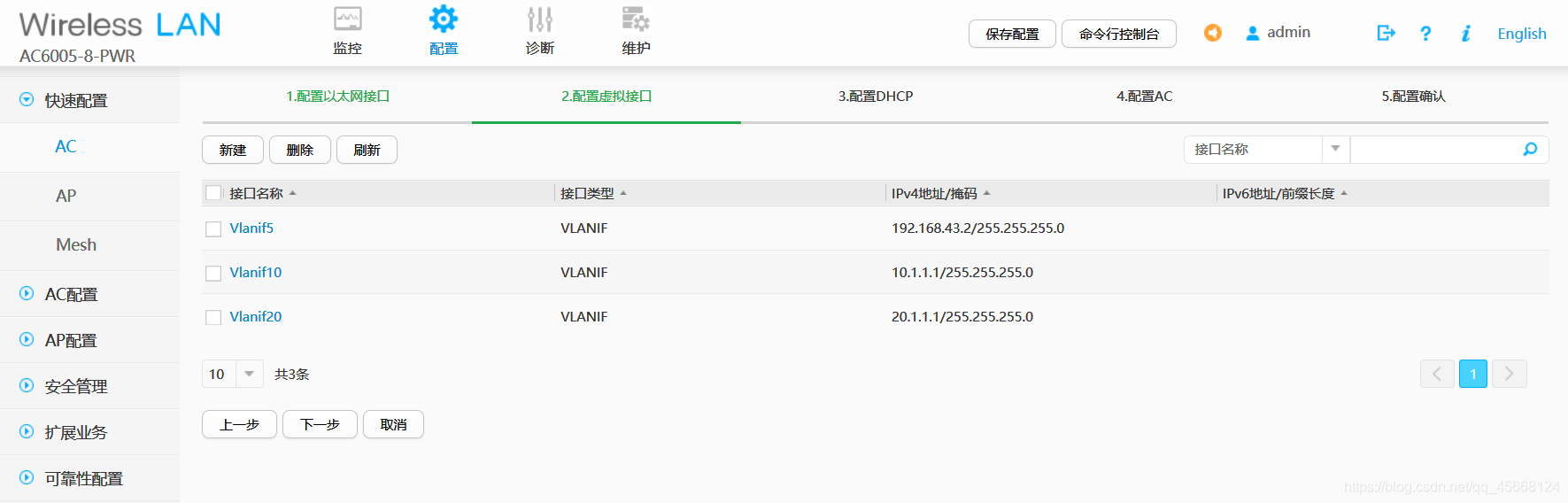

• 新建虚拟接口（如下配置VLANIF 10/20）。

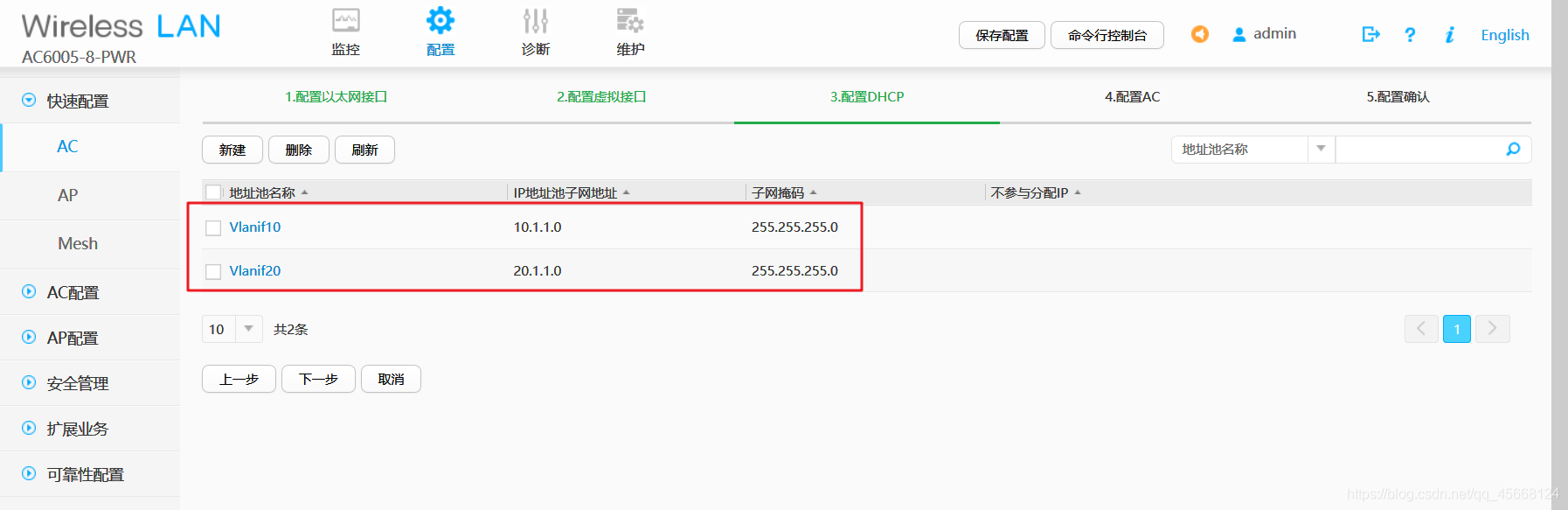

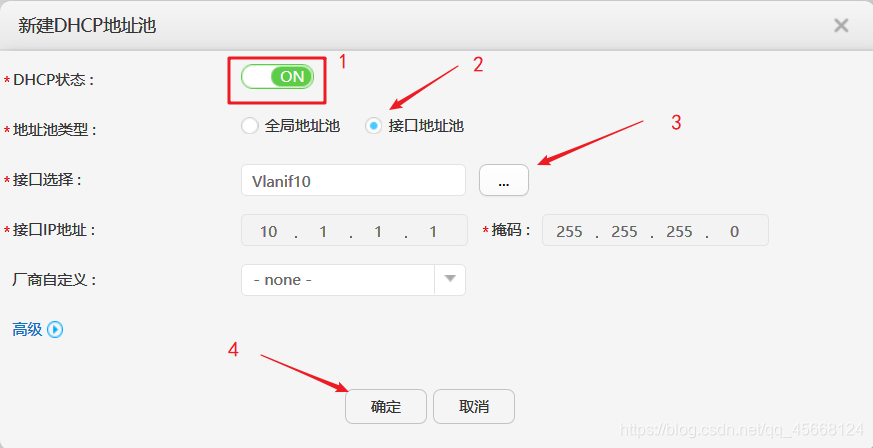

• 配置DHCP（VLANIF10/20）。

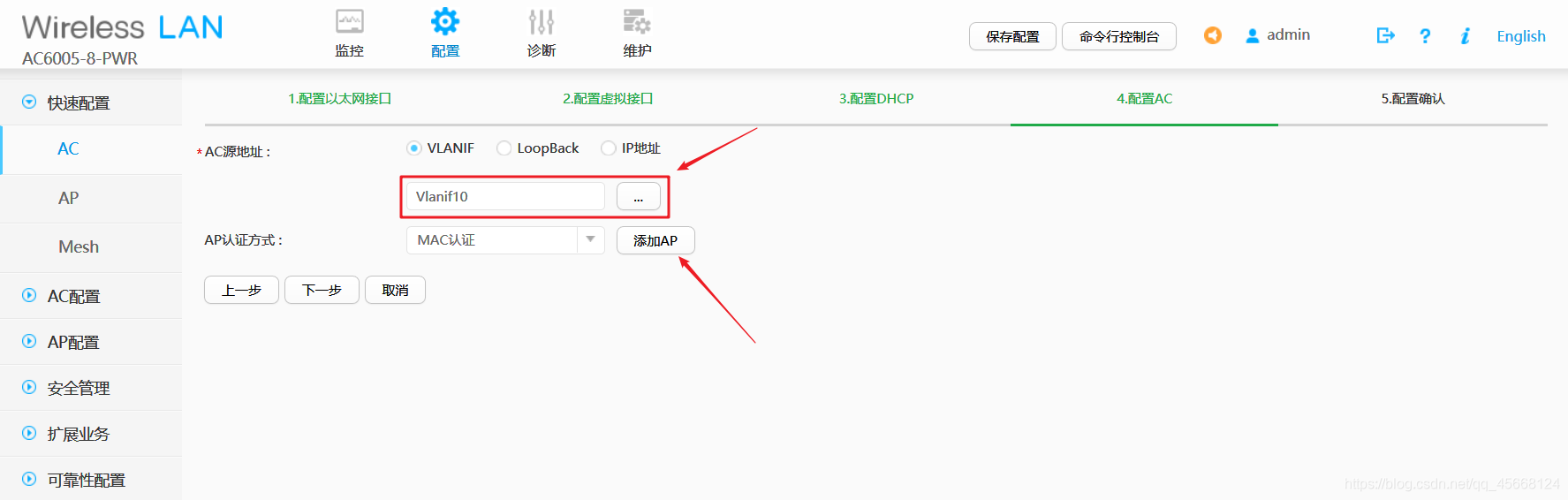

• AC源地址，配置AP的MAC地址（AP选用AP4030）。

• AC已上线。

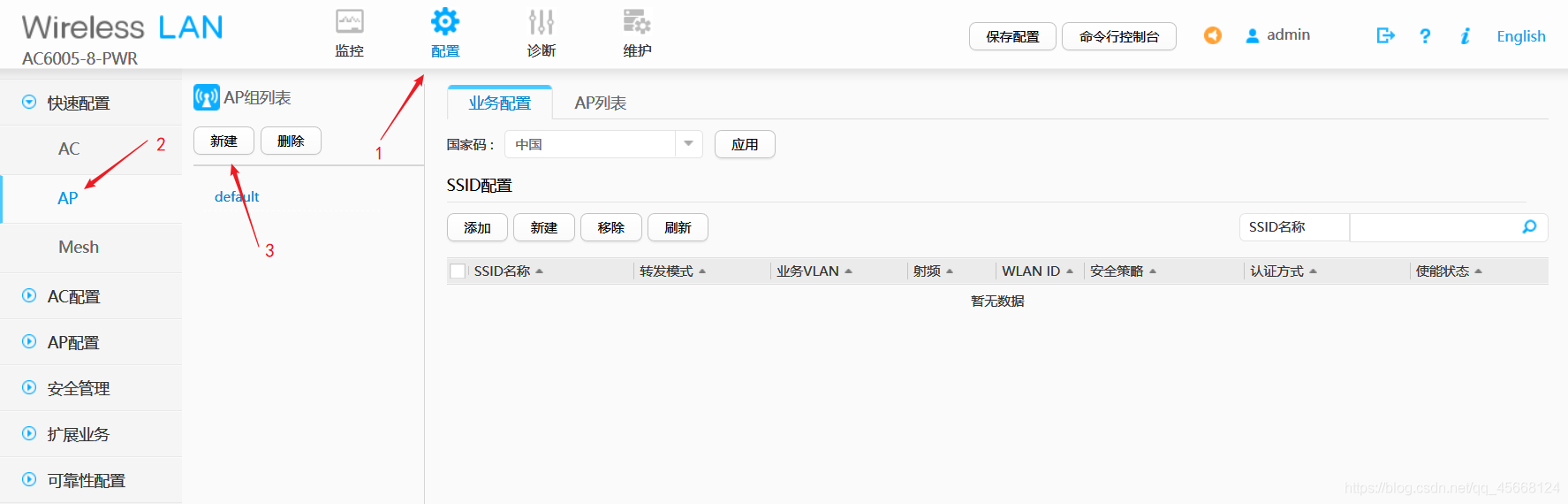

• 配置AP。

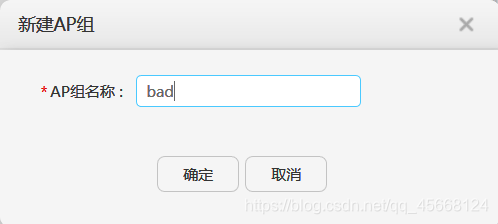

• 配置AP组。

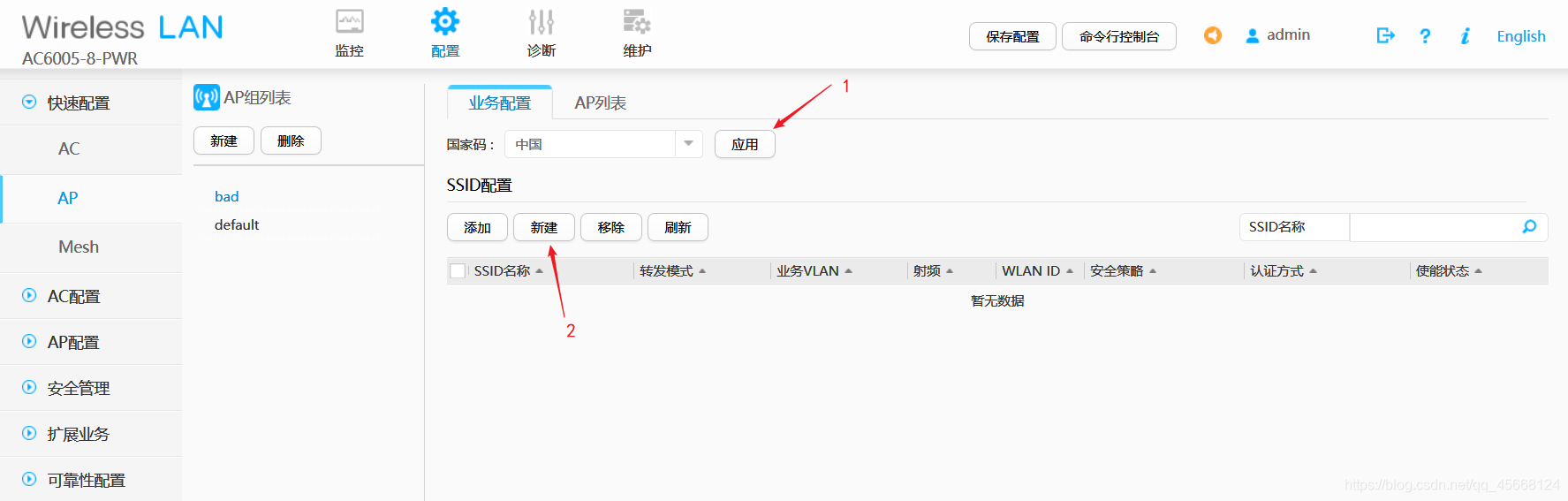

• 配置AP，国家码-中国。

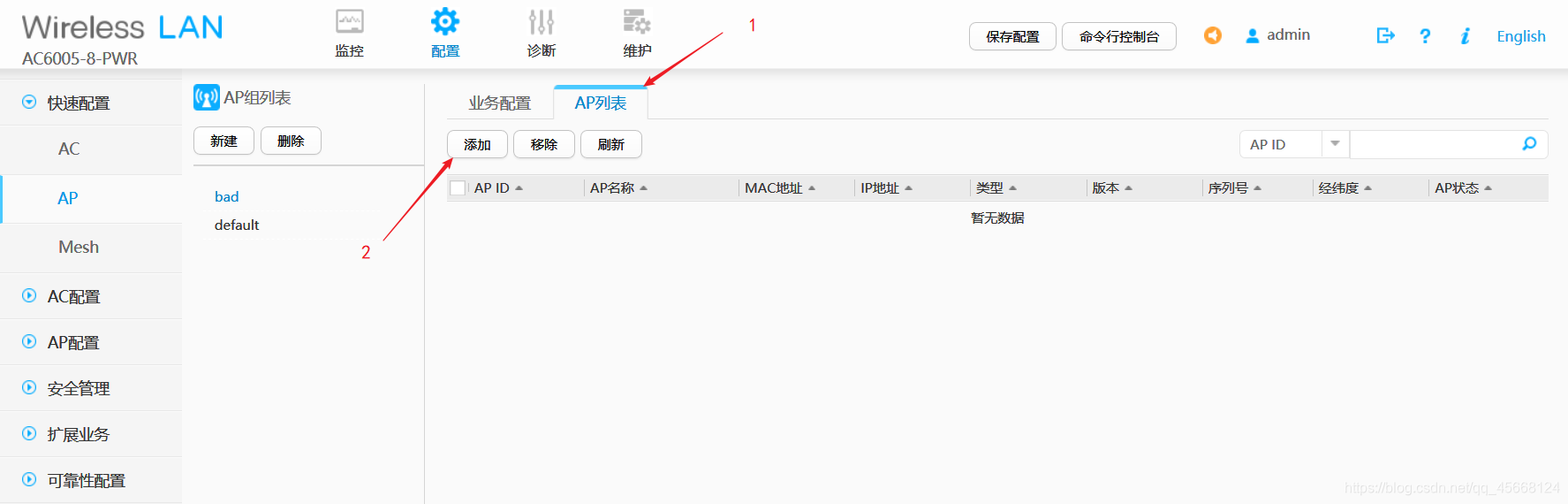

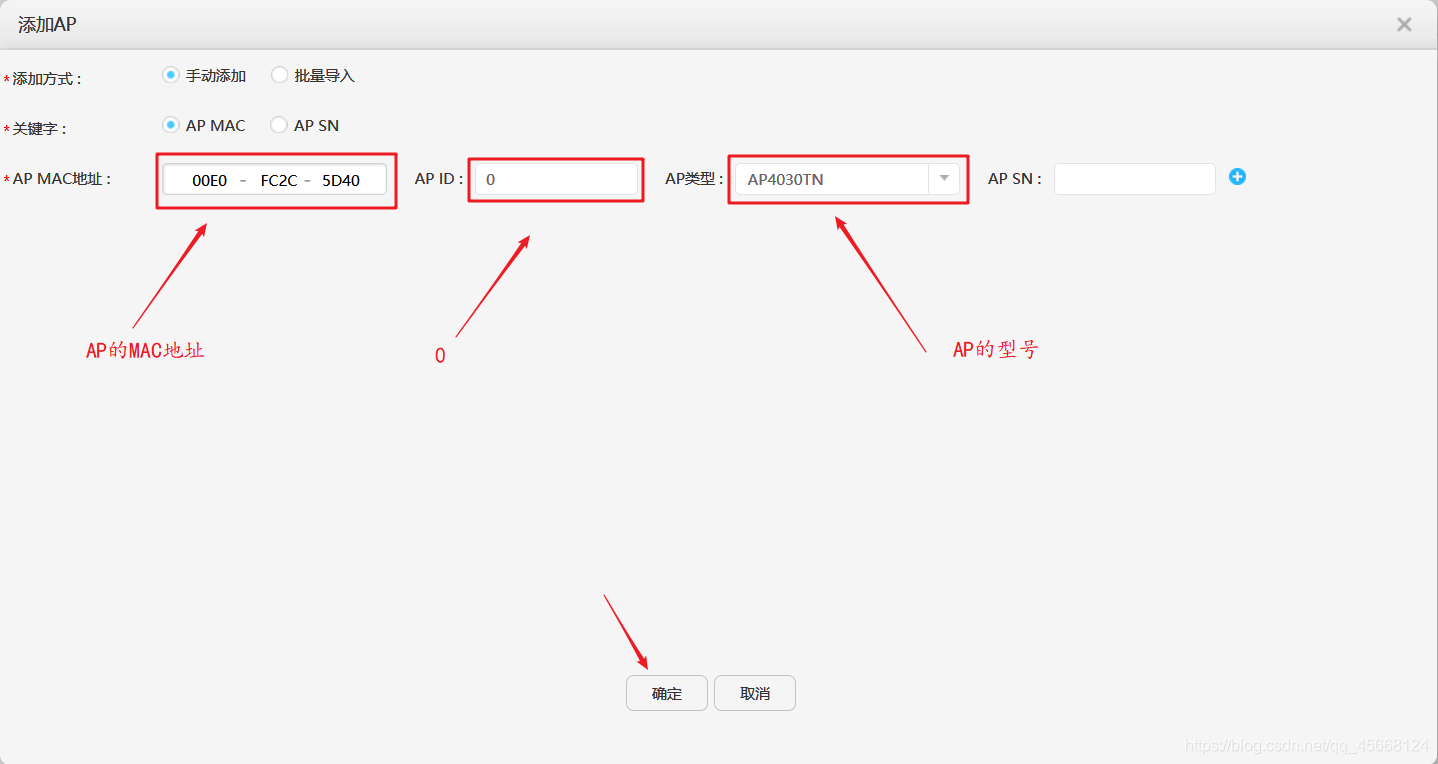

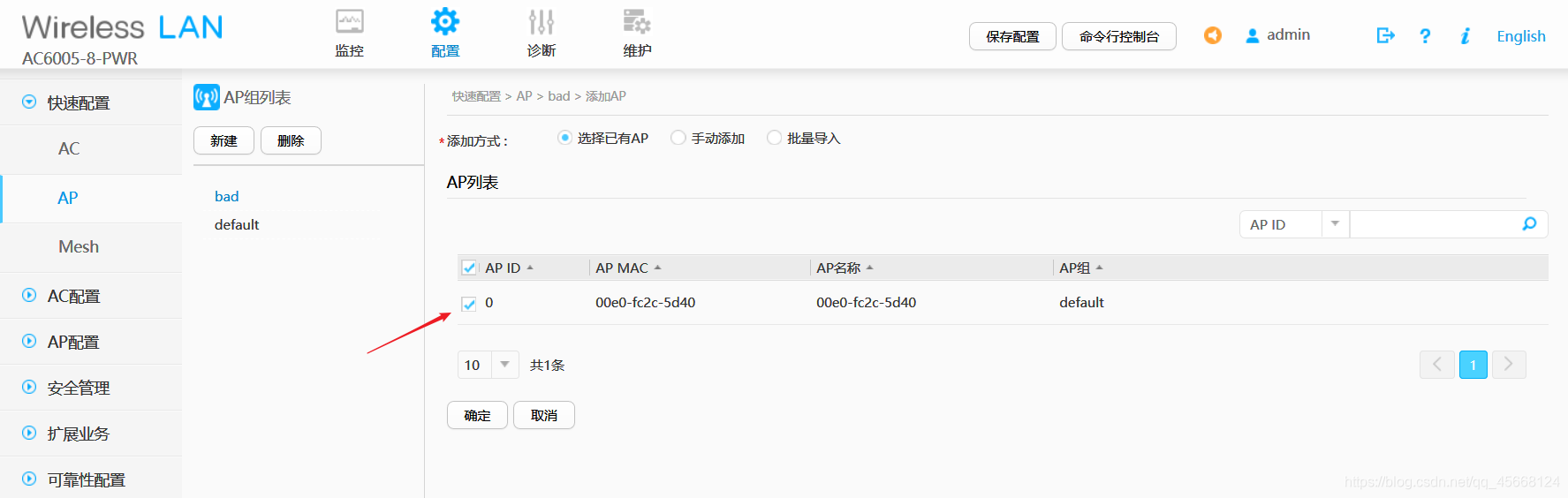

• 添加AP。

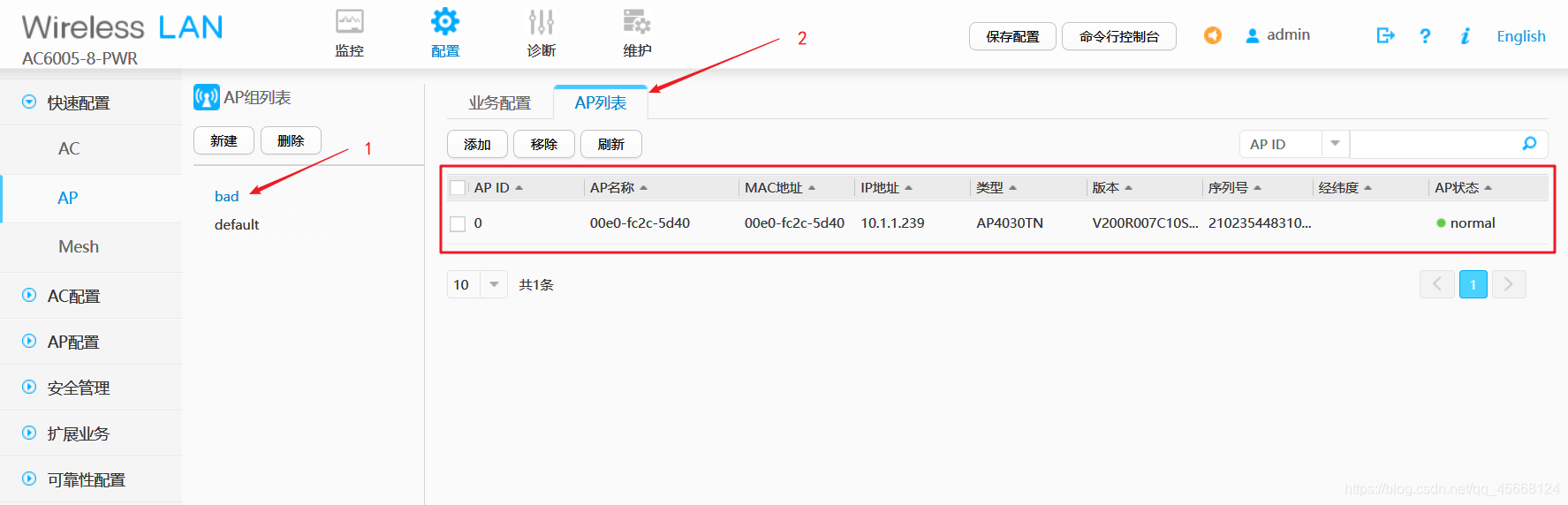

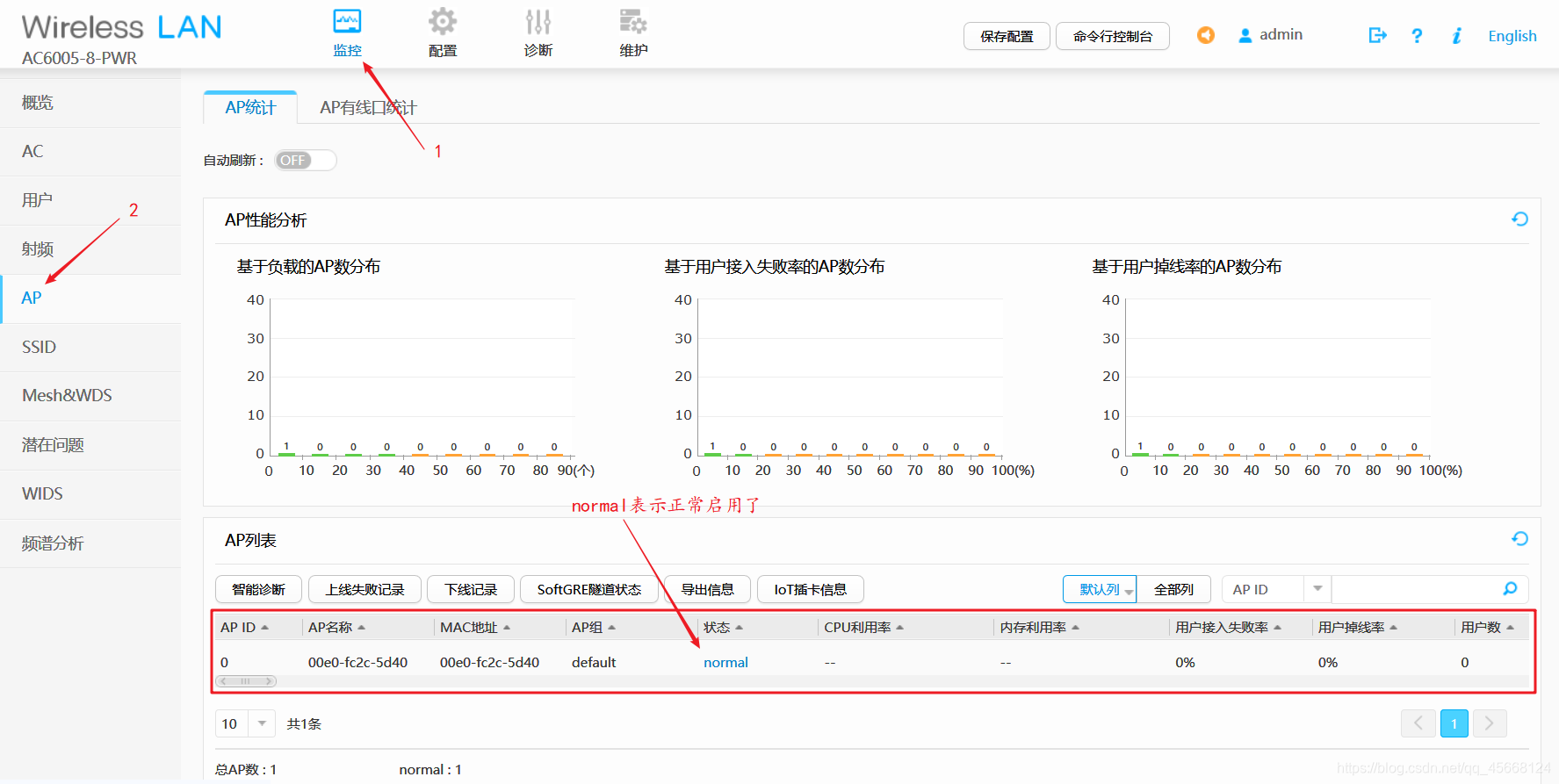

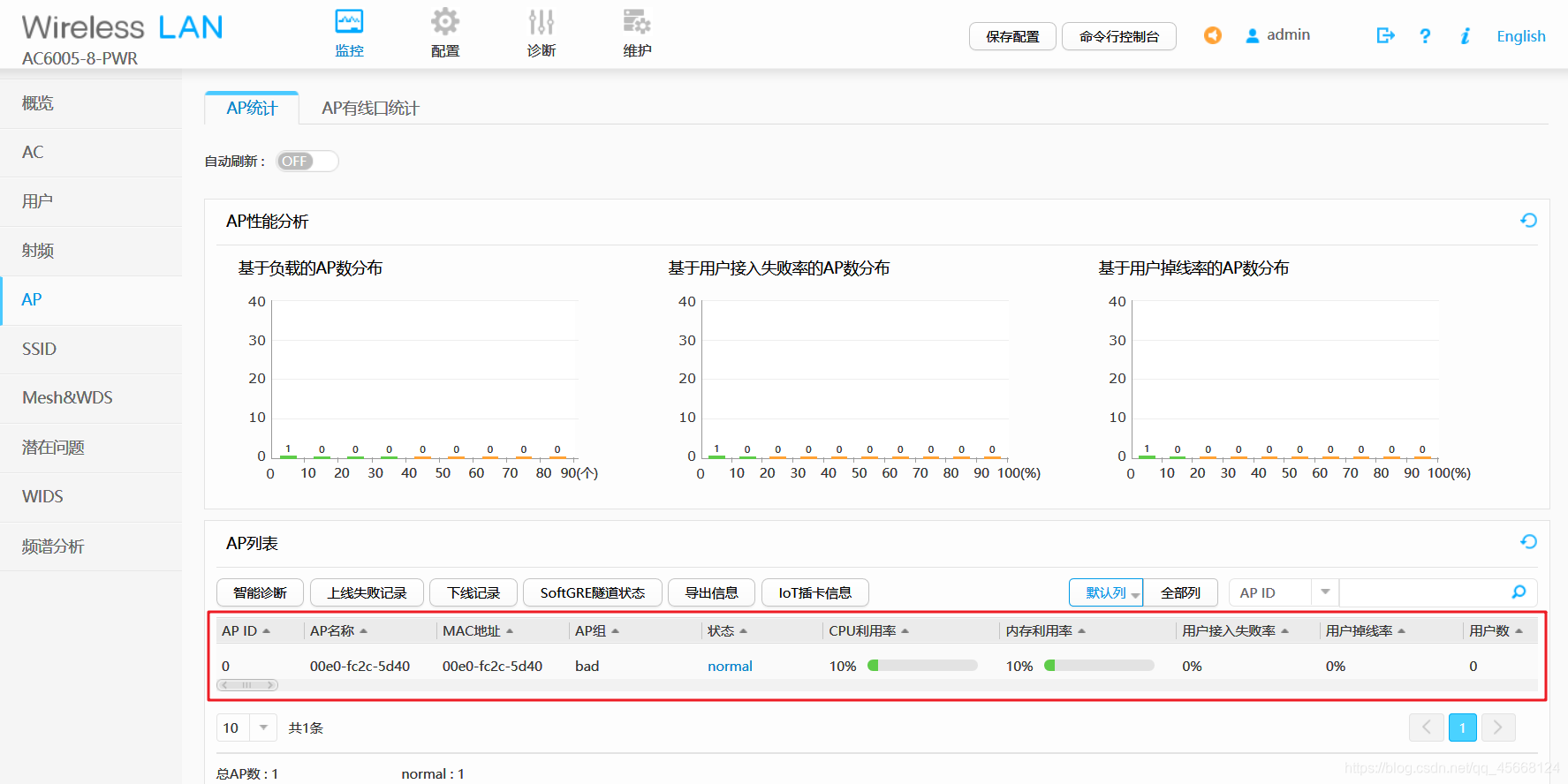

• 查看AP监控，AP成功启动（这里AP会重启，需要一定时间）。

• 实验完成效果图。

以上内容均属原创，如有不详或错误，敬请指出。
