华为网路设备学习-15 (web界面中wlan实验)

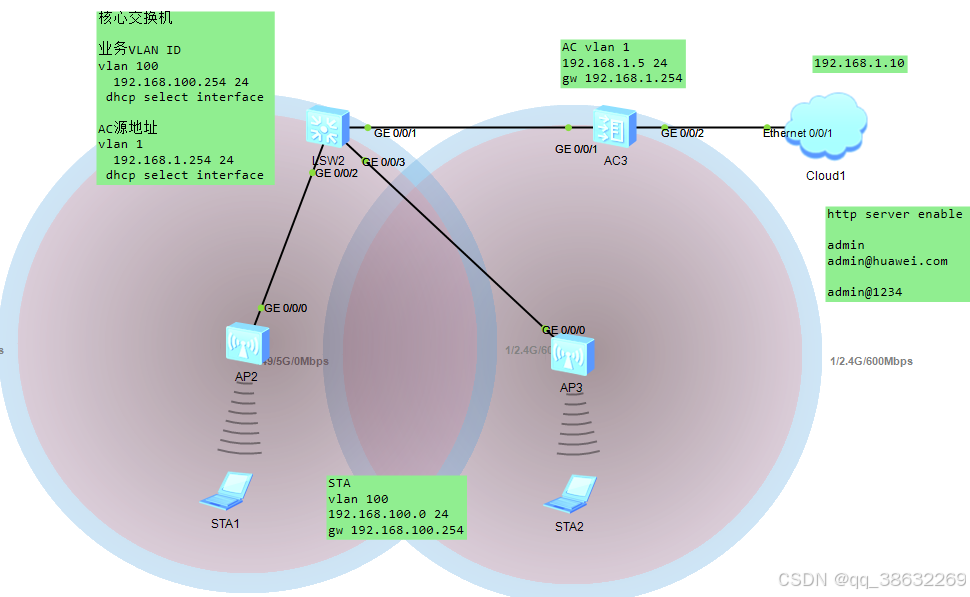

此拓扑图为官方模板的改进版（加Cloud 和 ap3），用以分析并学习wlan配置

一、加Cloud 和 ap3

加Cloud （参考上一章防火墙web）

加ap3

此时测试发现只需要将交换机的g0/0/3端口进行正确配置。

（ port link-type trunk
 port trunk allow-pass vlan 100）

Ap可以自动连接上ac并注册，故得知ac配置中有相关配置

查询资料后了解到：

管理员必须给AP下发业务参数，AP才能为无线用户提供正常网络接入服务，VAP模板就是这样的一个业务参数的集合。通过配置差异化的VAP模板，将VAP模板配置应用到AP，为用户提供差异化的WLAN业务。

1、SSID模板：我们可以通过创建模板形式，在模板下面定义我们需要的SSID名称，方便调用;

2、安全模板：通过创建安全模板形式，来定义不同的认证方式、密码;

3、VAP模板（Virtual Access Point 无线配置模板）：当我们创建完SSID模板、安全模板后，我们需要关联它，这时候VAP的作用就是来关联 各种业务相关的模板。

4、AP组：当AP上线成功后，它会加入到系统默认的default组，组的作用是来把相同区域的AP放在里 面，然后可以集中进行配置，比如我们VAP模板最终是调用在AP组下面。

二、如何还原AC的配置？

将原ac断开后，加入新的ac

[AC6005]int Vlanif 1

[AC6005-Vlanif1]ip address 192.168.1.5 24

进入图形界面

admin

admin@huawei.com

admin@1234

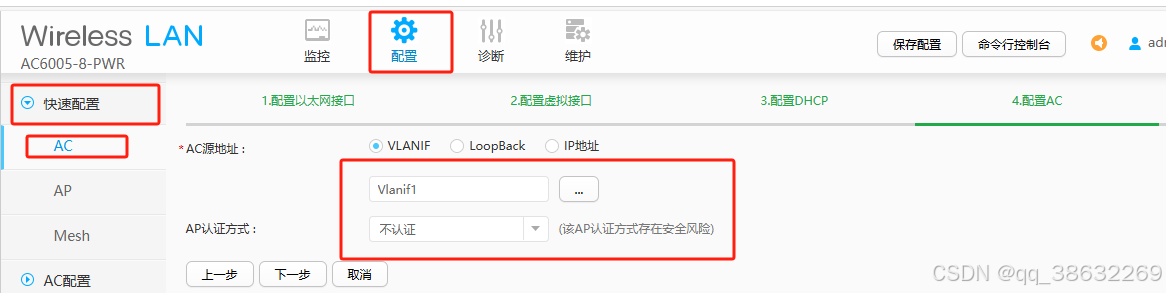

快速配置-ac  将Vlanif 1配置为AC源地址（方便测试选择不认证ap）

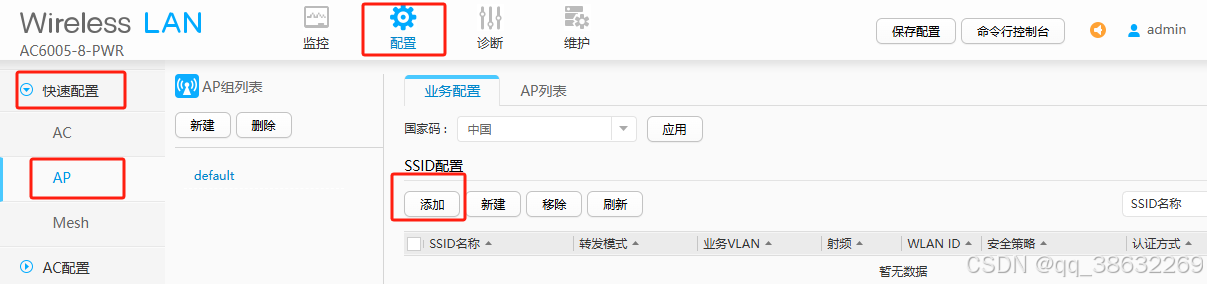

快速配置-ap

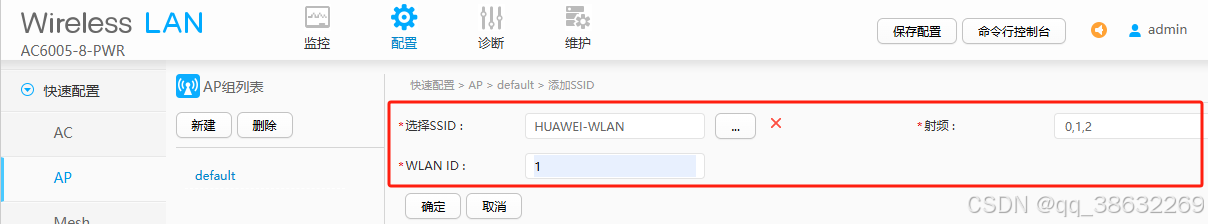

使用默认的ssid模板

测试可以使用

三、如何在该AC配置之上进行自定义

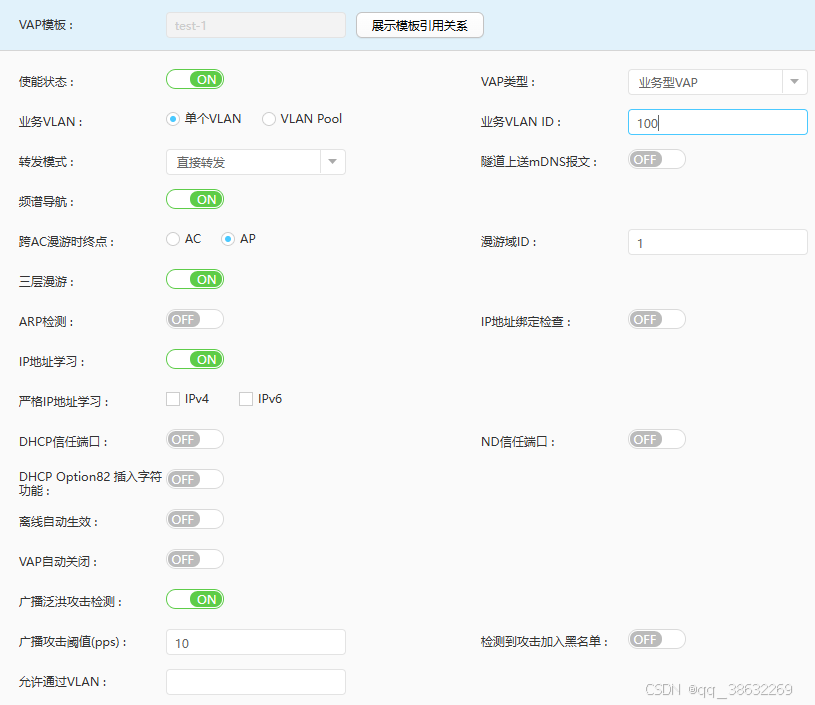

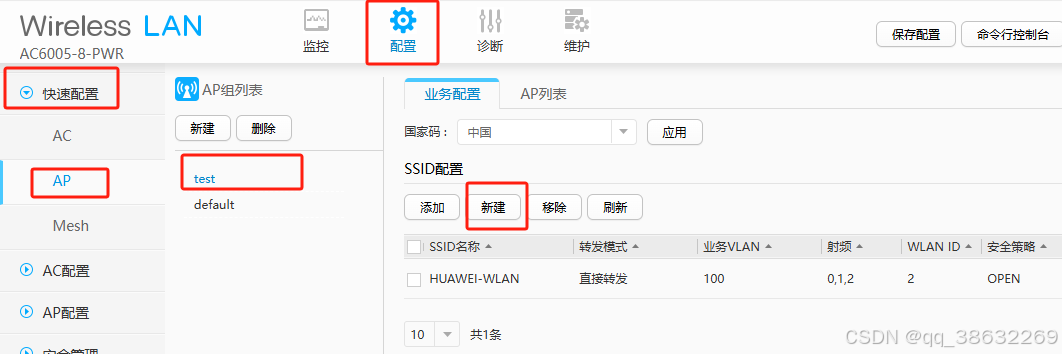

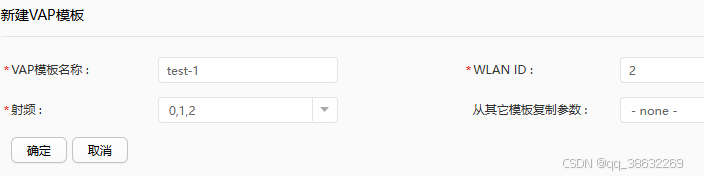

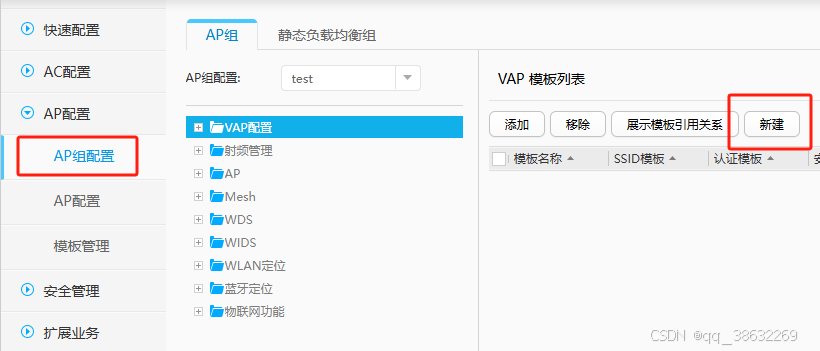

新建AP组和VAP模板

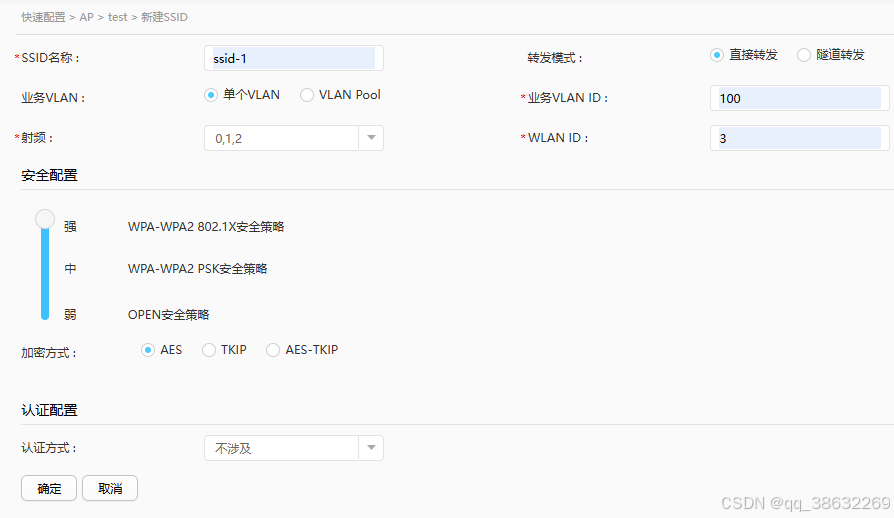

新建ssid

此时ap状态正常，STA状态也正常。

但STA-1与STA-2 无法互相ping通

四、如何还原核心交换机的配置？

查询旧核心交换机 得知：

业务VLAN ID

vlanif 100

  192.168.100.254 24

AC源地址

Vlanif 1

  192.168.1.254 24

vlan100  common  TG:GE0/0/1(U)      GE0/0/2(U)

交换机  替换后重新配置：

[Huawei]dhcp enable



[Huawei]vlan batch 1 100

[Huawei]int Vlanif 1

[Huawei-Vlanif1]ip address 192.168.1.254 24

[Huawei-Vlanif1]dhcp select interface

[Huawei-Vlanif1]q

[Huawei]int Vlanif 100

[Huawei-Vlanif100]ip address 192.168.100.254 24

[Huawei-Vlanif1]dhcp select interface

[Huawei-Vlanif100]q



[Huawei]int GigabitEthernet 0/0/2

[Huawei-GigabitEthernet0/0/2]port link-type trunk

[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 100

[Huawei-GigabitEthernet0/0/2]q

[Huawei]int GigabitEthernet 0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type trunk

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 100

此时ap已经可以获取ip地址并正常通信

但dhcp配置在哪儿？
